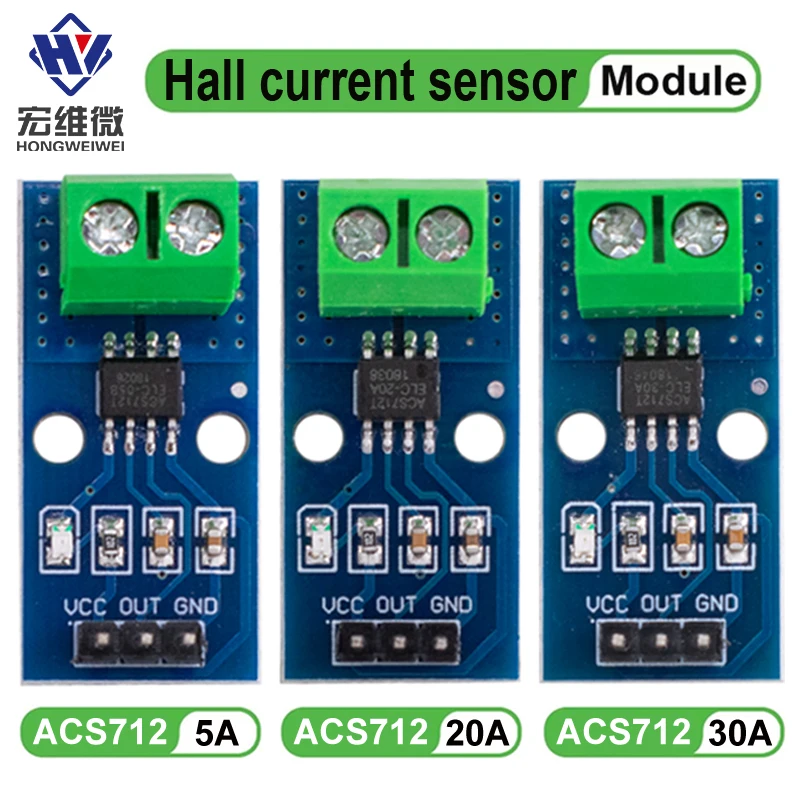

Hall-Stromsensormodul ACS712-Modul 5A 20A 30A Hall-Stromsensormodul 5A/20A/30A ACS712 für Arduino
Hall Stromsensormodul ACS712 modul 5A 20A 30A Hall Stromsensormodul 5A/20A/30A ACS712 Für Arduino Übersicht: Dieses Modul gehört zu einem linearen Stromsensor, der auf dem Prinzip der Hall-Induktion basiert.Es ist mit einer präzisen linearen Hall-Sensorschaltung mit geringer Vorspannung und einer Kupferfolie in der Nähe der Oberfläche des ICs ausgestattet.Wenn der Strom durch die Kupferfolie strömt, entsteht ein Magnetfeld.Das Hall-Element induziert ein lineares Spannungssignal basierend auf dem Magnetfeld.Nach internen Verstärkungs-, Filter-, Hack- und Korrekturschaltungen gibt es eine Spannung proportional zum erkannten Wechsel- oder Gleichstrom aus. Es kann im Bereich Motoren, Lasterkennung und -verwaltung, Schaltnetzteile und Überstromfehler eingesetzt werden. Produktparameter: Stromsensorchip: ACS712ELCTR-05B-T Integrierte Betriebskontrollleuchte Arbeitsspannung: DC5V Einspannungsbetrieb Genauigkeitsbereich (IP): kann einen Strom von ± 5 A messen, entsprechend dem analogen Ausgang von 185 mV/A; Wenn IP=0A und kein Durchgangsstrom erkannt wird, beträgt die Ausgangsspannung VCC/2, die 2,5 V beträgt.Die Berechnungsformel lautet: VOUT=2,5+0,185*IP Typische Anwendungsschaltung schematisches Diagramm:
