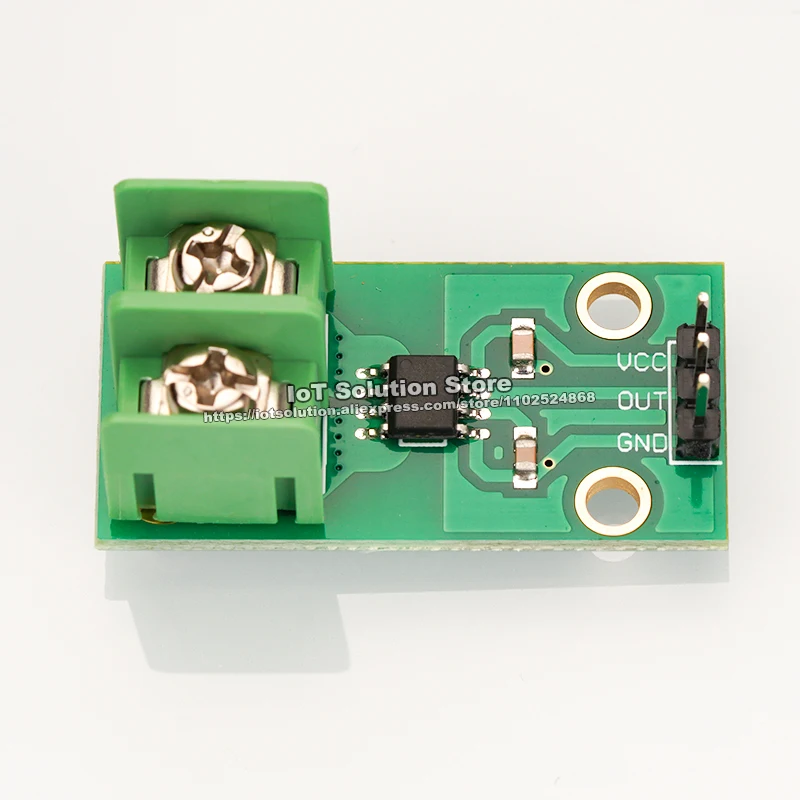

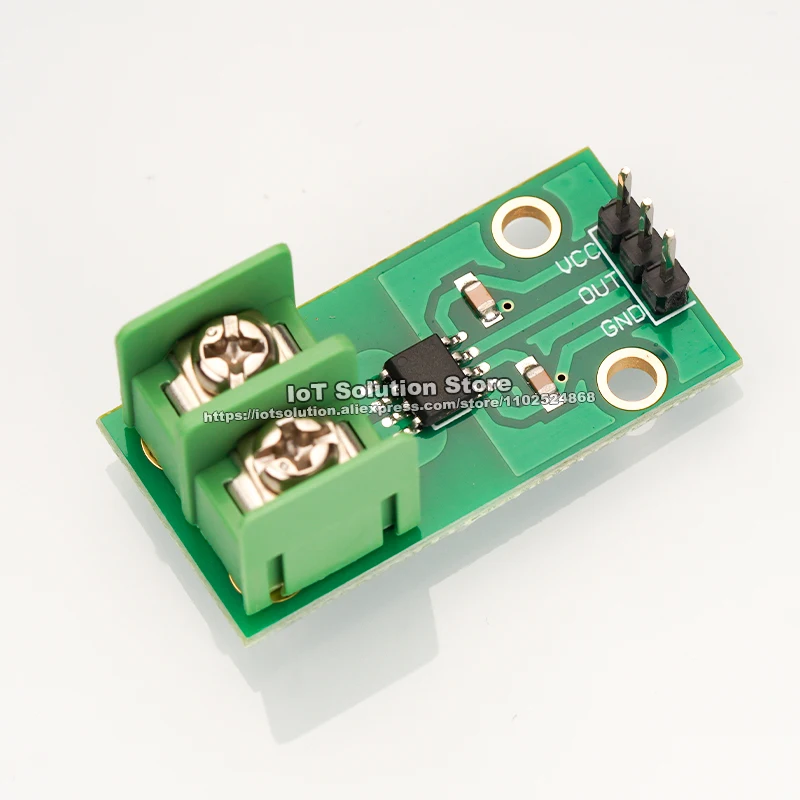

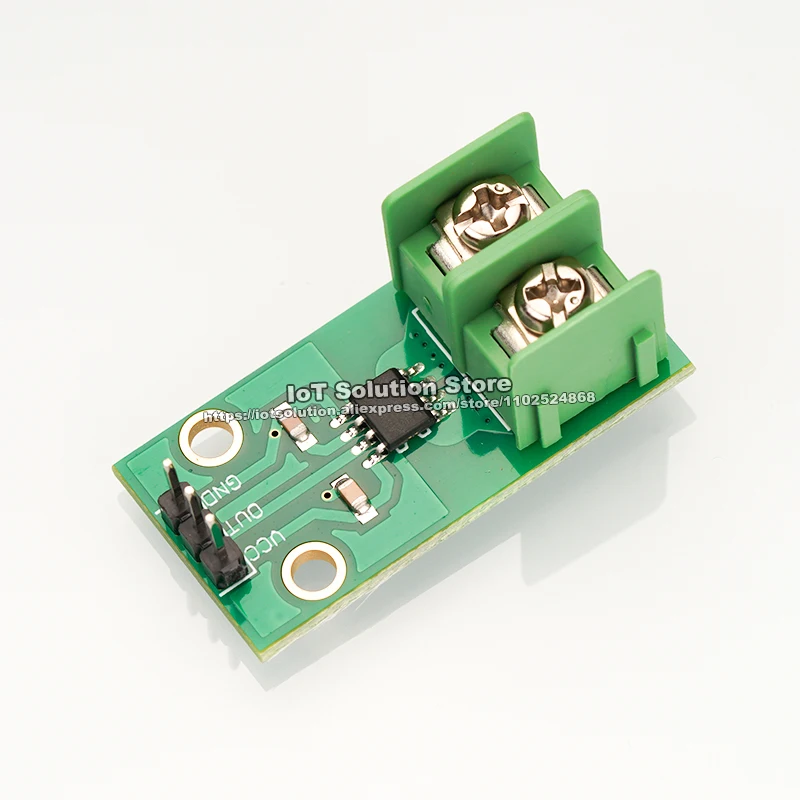

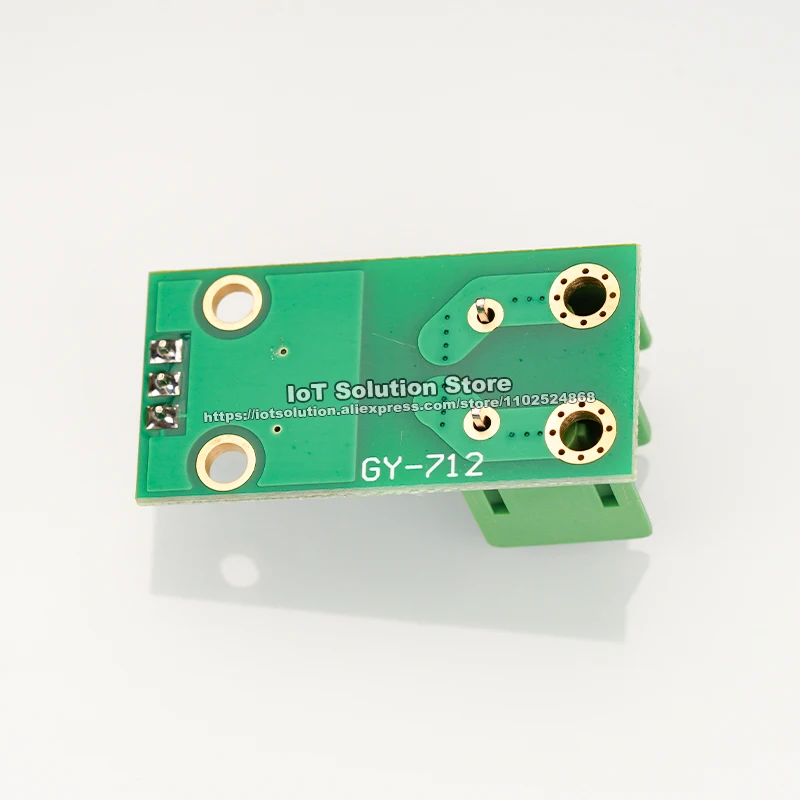

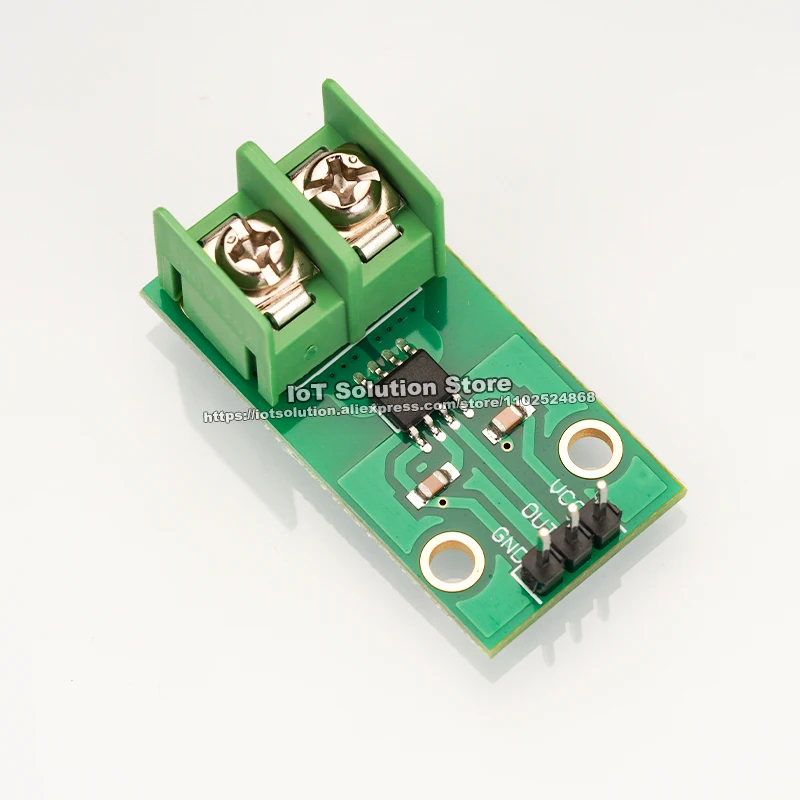

GY-712-5A 20A 30A ACS712-20A/30A GY-712 ACS712 Current Sensor Module
GY-712-20A: (1) ACS712ELCTR-20A Chip. (2) mit vergoldeten Leiterplatten. (3) die Strom versorgung ist 5v. (4) kann positiven und negativen 20a-Strom messen. (5) entsprechender Analoga usgang: 100mv/a (6) Wenn der Strom 0 ist, ist der Ausgang die Mittelpunkts pannung des Strom versorgungs isolation styps. (7) der Standard versand ist für Verdrahtung klemmen, aber die Verdrahtung klemmen sind nicht richtig gelötet (für die Bequemlichkeit von Freunden, die die hinteren Verdrahtung löcher verwenden) Anhang: Das acs712 bietet wirtschaft liche und präzise Lösungen für die Wechselstrom-oder Gleichstrom erfassung in industriellen, kommerziellen und Kommunikation systemen. Das Geräte paket ermöglicht eine einfache Implementierung durch den Kunden. Typische Anwendungen umfassen Motors teuerung, Laster kennung und-verwaltung, Schalt netzteile und Übers trom fehlers chutz. Das Gerät ist nicht für Automobil anwendungen bestimmt. Für die automotive grade version, siehe acs714. Das Gerät besteht aus einer präzisen, niedrig versetzten, linearen Halls ensor schaltung mit einem Kupfer leitungs pfad, der sich in der Nähe der Oberfläche der Matrize befindet. Durch diesen Kupfer leitungs pfad fließenden Strom erzeugt ein Magnetfeld, das von der integrierten Halle erfasst und in eine proportionale Spannung umgewandelt wird. Geräte genauigkeit wird durch die Nähe des magnetischen Signals zum Hallen wandler optimiert. Eine präzise, proportionale Spannung wird durch die niedrig versetzte, chopper stabilisierte bicmos hall ic bereit gestellt, die nach dem Verpacken auf Genauigkeit programmiert ist. Der Ausgang des Geräts hat eine positive Steigung (> viout (q)), wenn ein zunehmender Strom durch den primären Kupfer leitungs pfad fließt (von den Stiften 1 und 2), zu den Stiften 3 und 4), die der Pfad sind, der für die Strom erfassung verwendet wird. Der Innen widerstand dieses leitfähigen Pfades ist 1,2 mΩ typisch und bietet einen geringen
