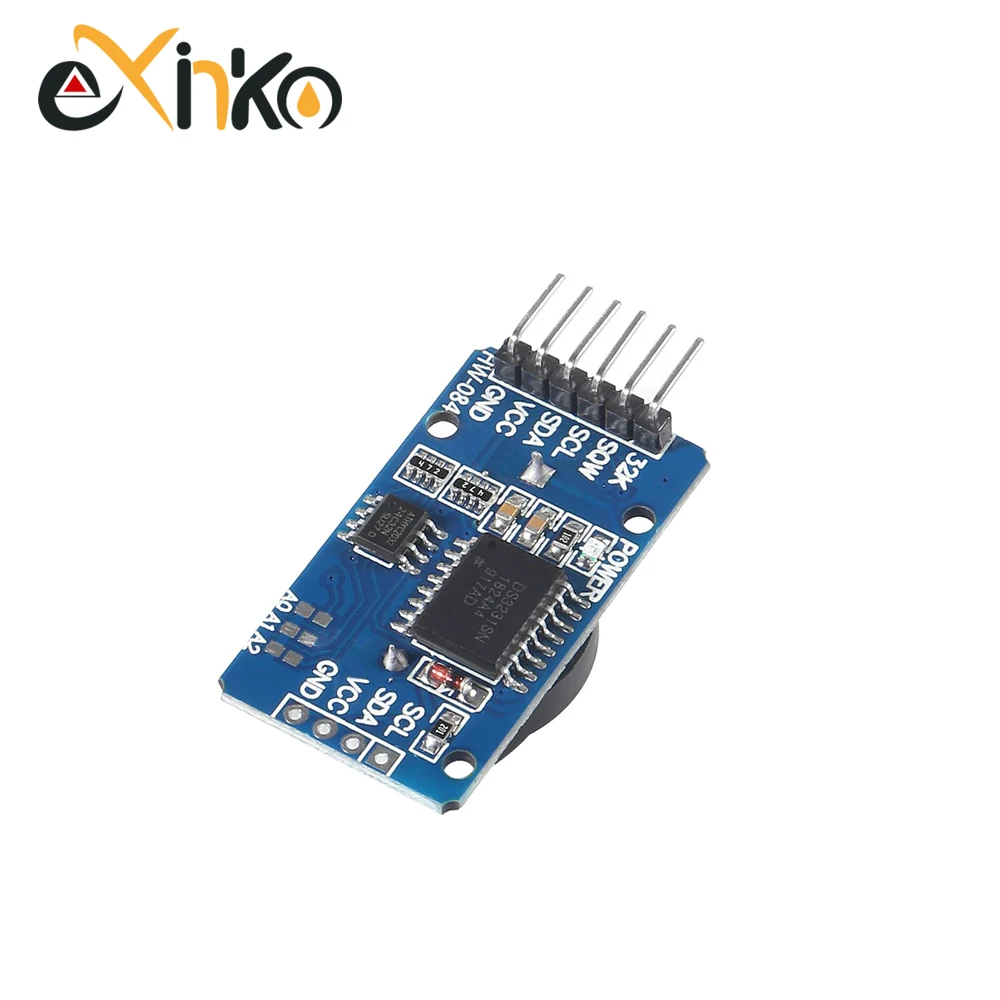

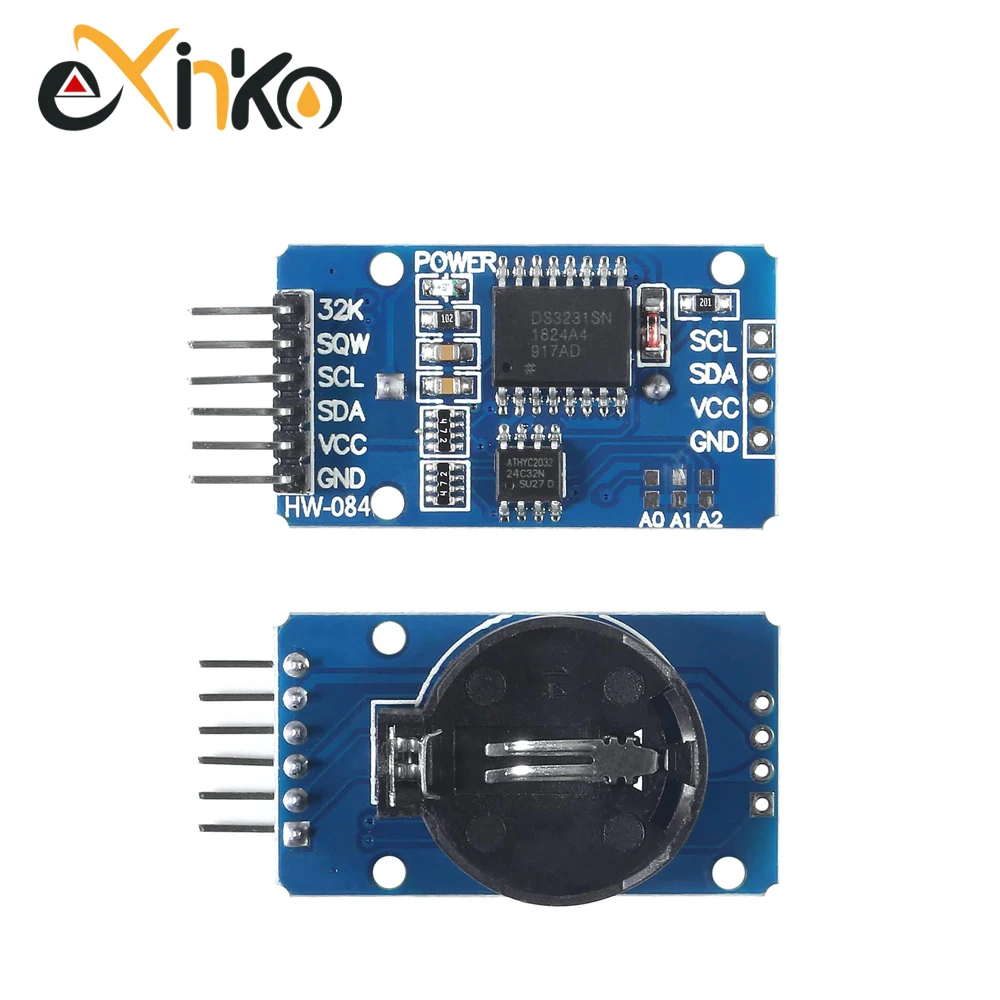

DS3231 AT24C32 IIC RTC Echtzeituhr-Modul Hochpräzises Speichermodul mit Dupont-Kabel für Arduino Raspberry Pi DIY Elektronik
DS3231 AT24C32 IIC RTC Echtzeituhr-Modul Hochpräzises Speichermodul mit Dupont-Kabel für Arduino Raspberry Pi DIY Elektronik DS3231 ist eine kostengünstige, hochpräzise I2C-Echtzeituhr (RTC) mit einem integrierten temperaturkompensierten Quarzoszillator (TCXO) und Quarz. Dieses Gerät verfügt über einen Batterieeingang, der es ermöglicht, auch bei unterbrochener Hauptstromversorgung eine genaue Zeitmessung aufrechtzuerhalten.Der integrierte Kristall verbessert die langfristige Genauigkeit des Geräts und reduziert die Anzahl der Komponenten auf der Produktionslinie.Der DS3231 ist für kommerzielle und industrielle Temperaturbereiche verfügbar und wird in einem 16-poligen 300mil SO-Gehäuse geliefert. Das RTC erfasst Sekunden, Minuten, Stunden, den Wochentag, das Datum, den Monat und das Jahr.Bei Monaten mit weniger als 31 Tagen wird das Datum automatisch angepasst, einschließlich Korrekturen für Schaltjahre.Die Uhr arbeitet entweder im 24-Stunden-Format oder im 12-Stunden-Format mit AM/PM-Anzeige.Es bietet zwei programmierbare Kalenderalarme und einen programmierbaren Rechteckwellenausgang.Adressen und Daten werden seriell über den bidirektionalen I2C-Bus übertragen. Eine präzise, temperaturkompensierte Spannungsreferenz- und Komparatorschaltung überwacht den VCC-Status, erkennt Stromausfälle, liefert einen Reset-Ausgang und schaltet bei Bedarf automatisch auf die Notstromversorgung um.Zusätzlich kann der /RST-Überwachungs-Pin als manueller Eingang zur Erzeugung eines μP-Resets verwendet werden. Zusätzlich zur hohen Zeitmessgenauigkeit bietet der DS3231 noch mehrere weitere Funktionen, die die Funktionalität und Optionen für den Systemhost erweitern.Das Gerät integriert einen hochpräzisen digitalen Temperatursensor, der über die I2C-Schnittstelle (ähnlich wie bei der Zeitmessung) zugänglich ist.Die Genauigkeit dieses Temperatursensors beträgt ±3.°C. Die integrierte Steuerungsschaltung ermöglicht die automatische Stromerkennung und steuert die Stromumschaltung zwi
