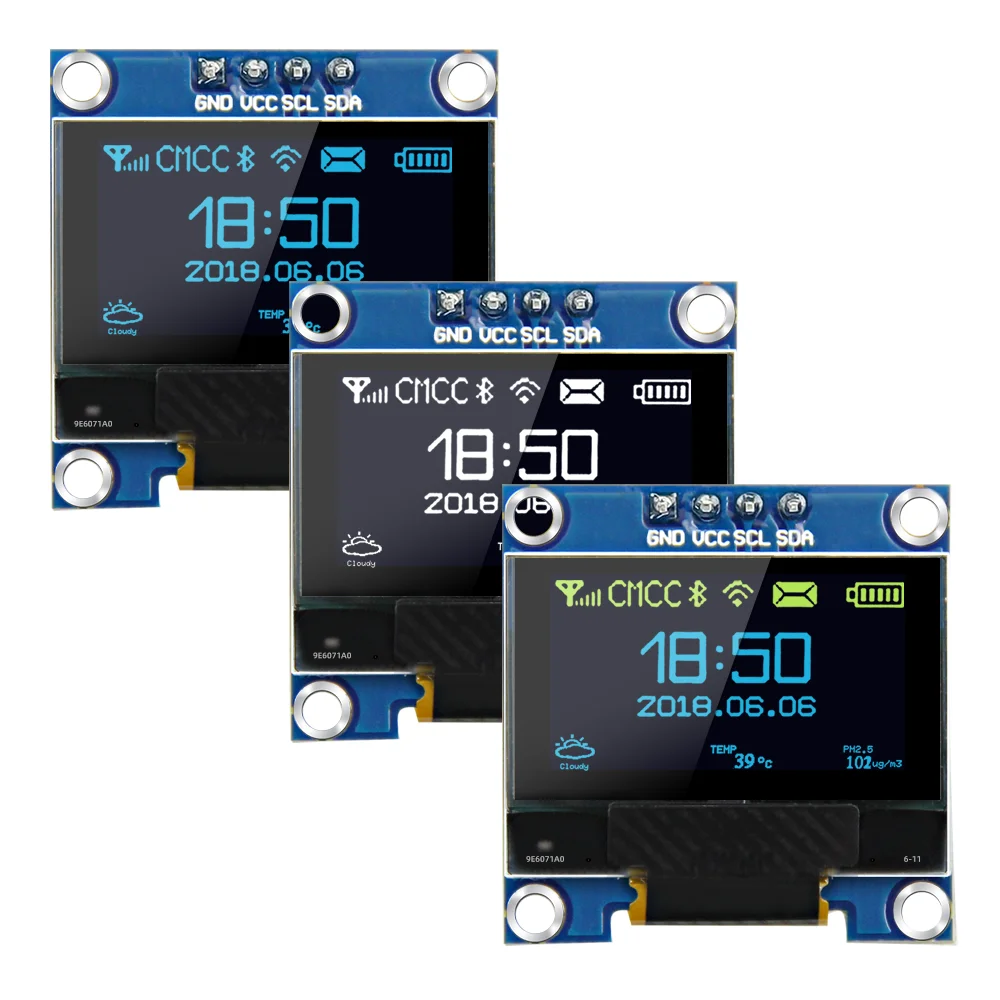

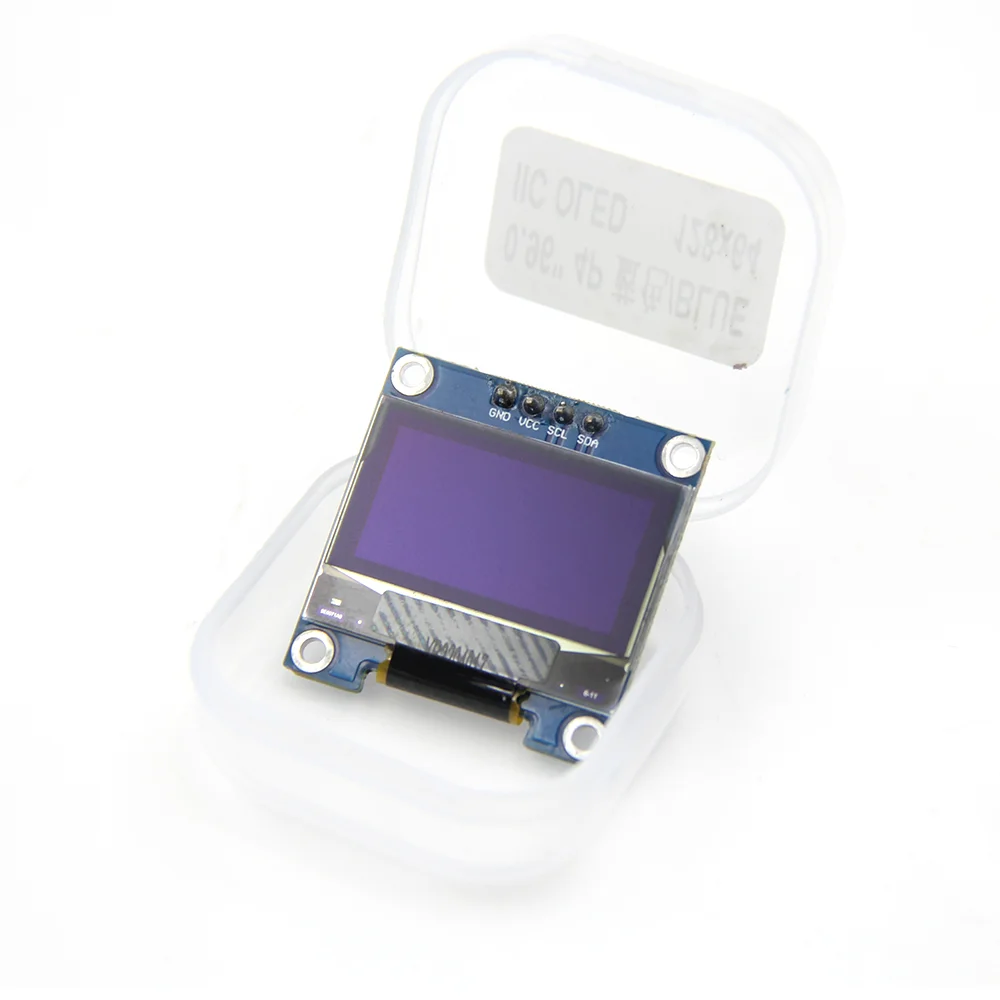

0,96 Zoll OLED Display Modul SSD1306 I2C IIC SPI Seriell 128X64 GND VCC SCL SDA LCD Screen Board für Arduino ESP32 ESP8266

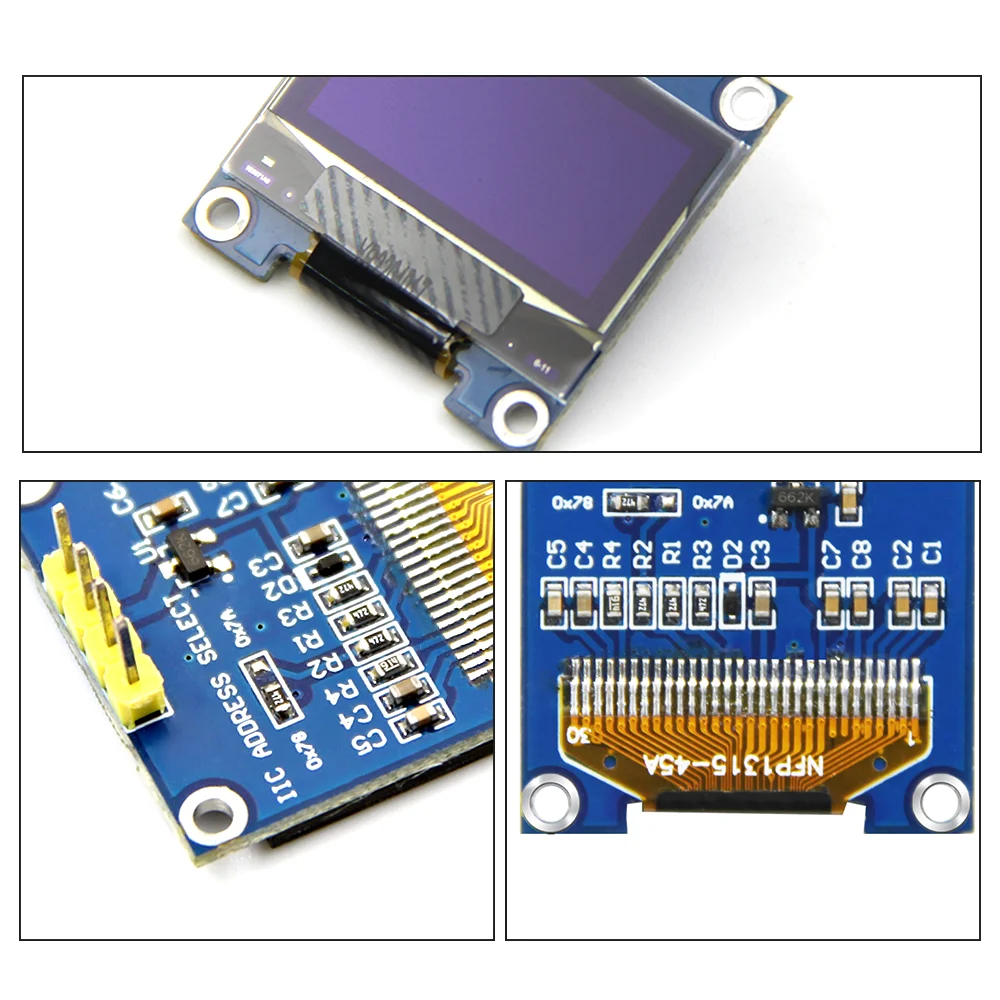

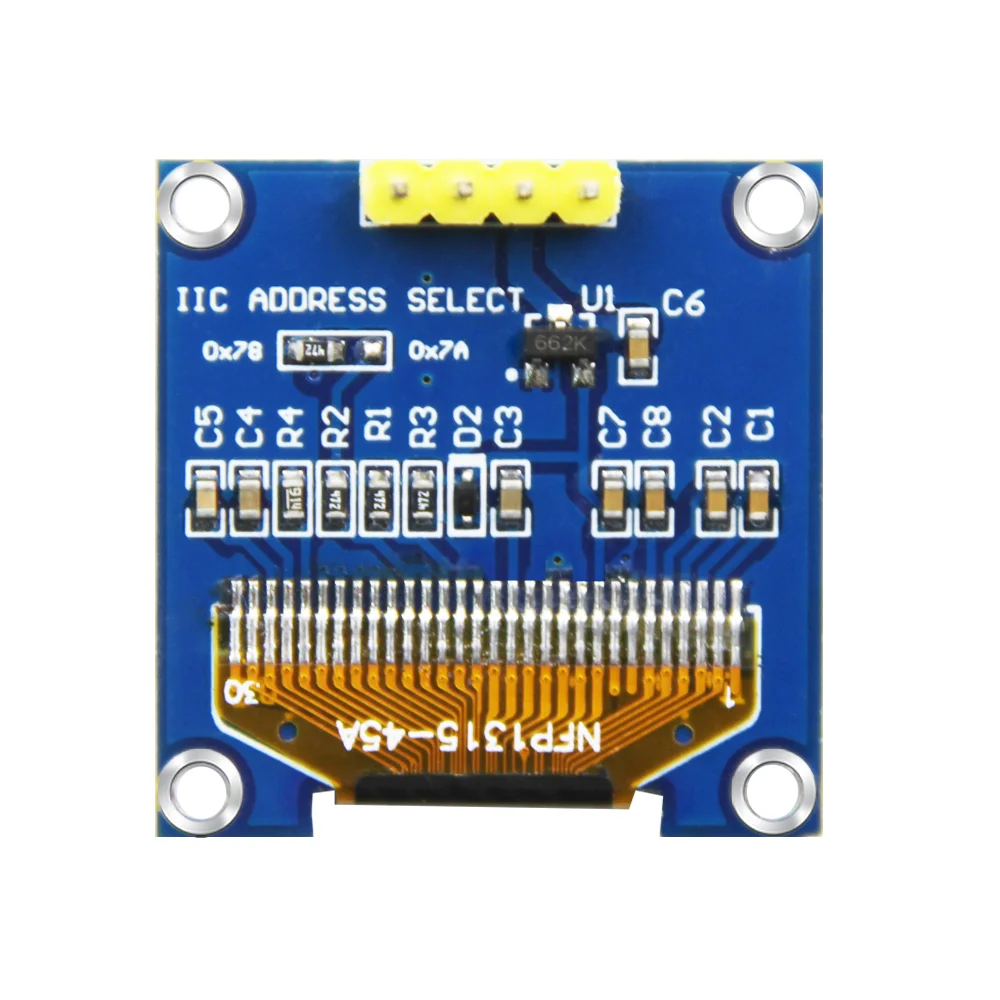

Benutzeranleitungen http://www.lcdwiki.com/0.96inch_OLED_Module_MC096GX Produktbeschreibung Hohe Auflösung: 128 x 64 (mit der gleichen Auflösung wie 12864, hohes PPI) Großer Betrachtungswinkel: größer als 160° (ein Bildschirm mit dem größten Betrachtungswinkel im Monitor) Extrem geringer Stromverbrauch: In normalem Zustand beträgt es 0,06 W (weiter geringer als TFT-Display). Breite Spannungsversorgung (3 V ~ 5 V), 3,3 V und 5 V Pegellogikkompatibel, kein Pegelschalthebel-IC IIC-Schnittstelle und erfordert nur 2 IOs, um leicht zu leuchten Der Bereich der Arbeitstemperatur ist industriell (-20).°C~70°C) Prozessstandards in Militärqualität, langfristige Arbeit stabil Bieten Sie umfangreiche Multiplattform-Routinen und die Technologieunterstützung des zugrunde liegenden Treibers Sie haben drei Farbanzeigeschemata: Gelb und Blau, Weiß und Blau zur Auswahl Produktparameter Name Farbkategorie Anzeigefarbe weiß blau Blau und Gelb Größe 0,96 (Zoll) Typ OLED OLED-Treiberchip SSD1306 Auflösung 128*64 (Pixel) Modulschnittstelle IIC, 4PIN Effektiver Anzeigebereich 21,744 x 10,864 (mm) Modulgröße 27,3x27,8(mm) Sichtfeld >160° Arbeitstemperatur -20℃~60℃ Lagertemperatur -30℃~70℃ Arbeitsspannung 3,3 V / 5 V Verlustleistung TBD Schnittstellendefinition PIN Etikett Pin-Beschreibung 1 GND OLED GND 2 VCC OLED VCC-Eingang (3,3 V ~ 5 V) 3 SCL OLED-Taktsignal des IIC-Busses 4 SDA OLED-Datensignal des IIC-Buss Gebrauchsanweisung Anweisungen zur Arduino-Plattform 1.Anleitung zur Verkabelung Verbindung zum UNO-Entwicklungsboard Stellen Sie eine Verbindung zum Mega2560-Entwicklungsboard her der Pin am Modul der Pin auf UNO Single Chip der Pin am Modul der Pin auf Mega2560 Einzelchip GND GND GND GND VCC 5V VCC 5V SCL A5 SC
