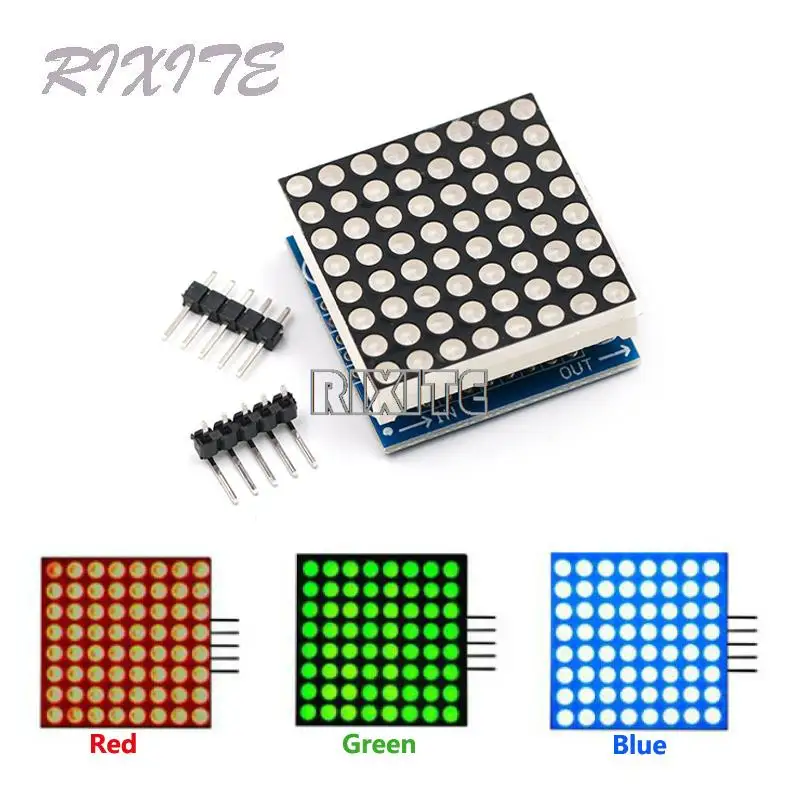

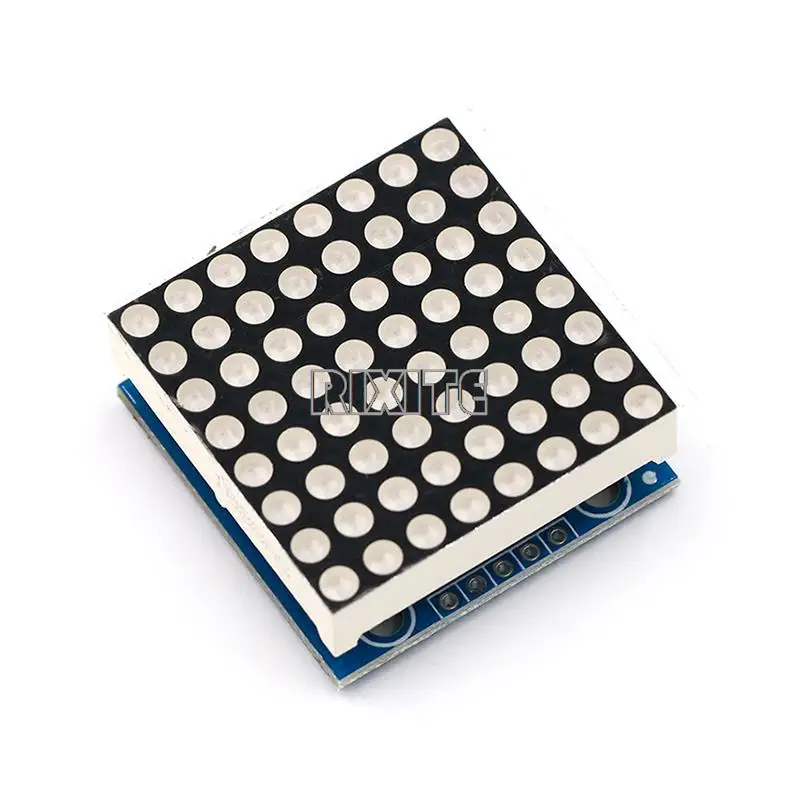

Max7219 Punkt matrix modul Mikro controller modul LED-Anzeige modul Fertigwaren, können für die Arduino-Programmierung zusammen sein

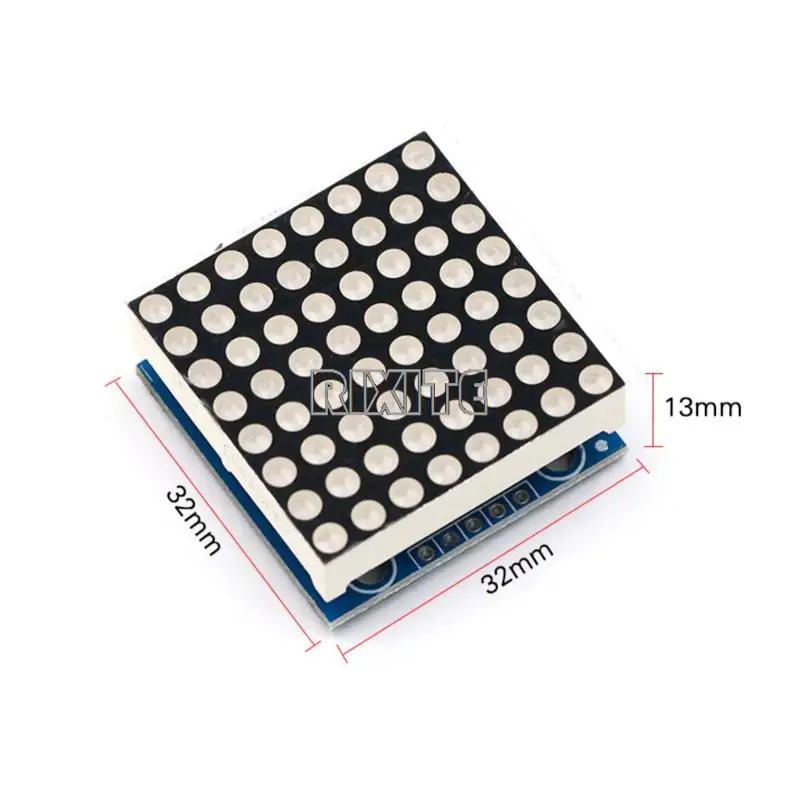

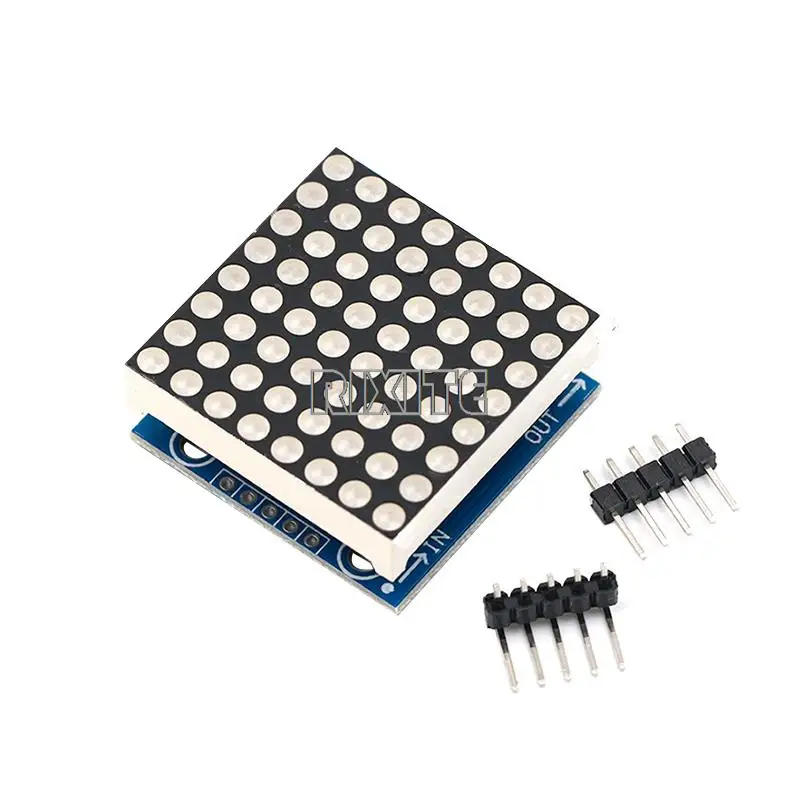

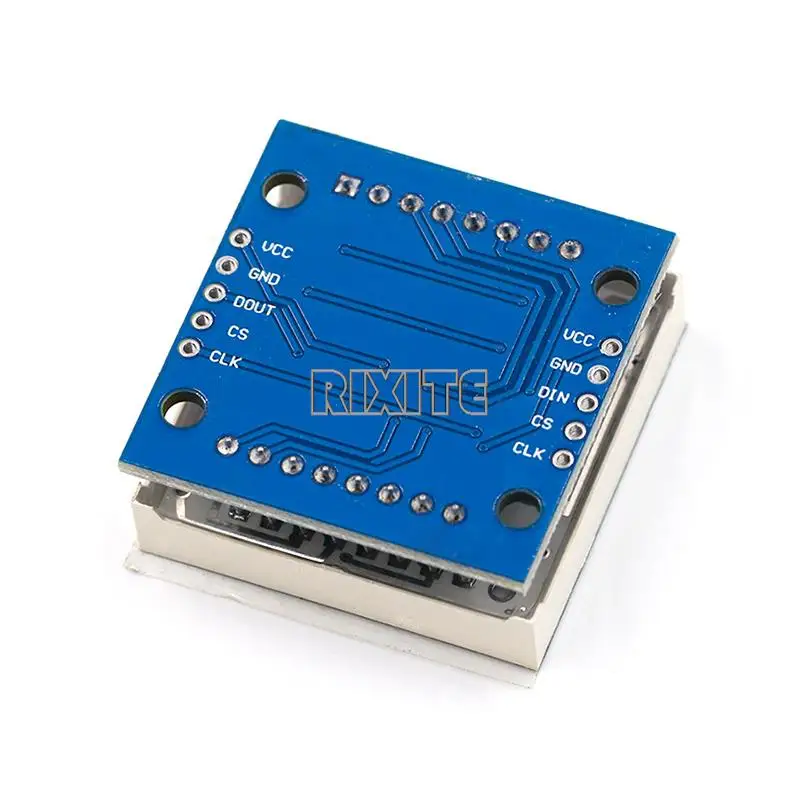

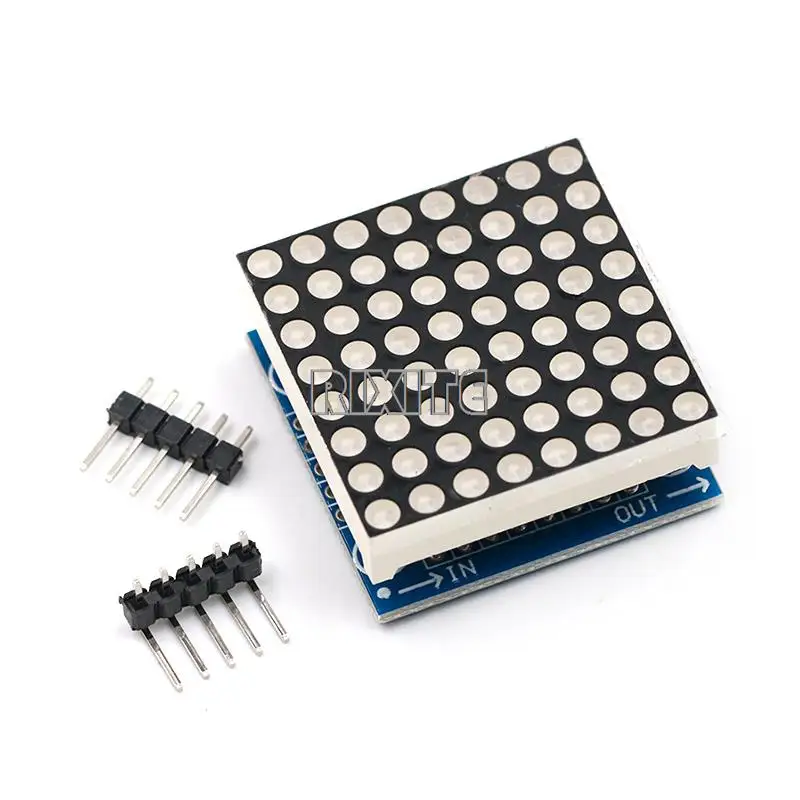

Modul parameter: 1. ein einzelnes Modul kann eine 8*8 gemeinsame Kathoden punkt matrix fahren 2.Modul arbeits spannung: 5v 3. Modul größe: 3,2 cm lang x 3,2 cm breit x 1,3 cm hoch 4. mit 4 Befestigungs schrauben löchern, Loch durchmesser 3mm 5. Das Modul verfügt über Input-und Output-Schnitts tellen und unterstützt die Kaskadierung mehrerer Module. Verdrahtung anweisungen: 1. Die linke Seite des Moduls ist der Eingangs port und die rechte Seite ist der Ausgangs port. 2. Wenn Sie ein einzelnes Modul steuern, müssen Sie nur den Eingangs port an die CPU anschließen 3. Wenn mehrere Module kaskadi ert sind, ist der Eingangs anschluss des ersten Moduls mit der CPU verbunden, der Ausgangs anschluss ist mit dem Eingangs anschluss des zweiten Moduls verbunden. der Ausgangs anschluss des zweiten Moduls mit dem Eingangs anschluss des dritten Moduls verbunden ist, und so weiter. .. Nehmen Sie den 51-Mikrocontroller als Beispiel: Vcc → 5v Gnd → gnd Din → p 2,0 Cs → p 2,1 Clk → p 2,2
