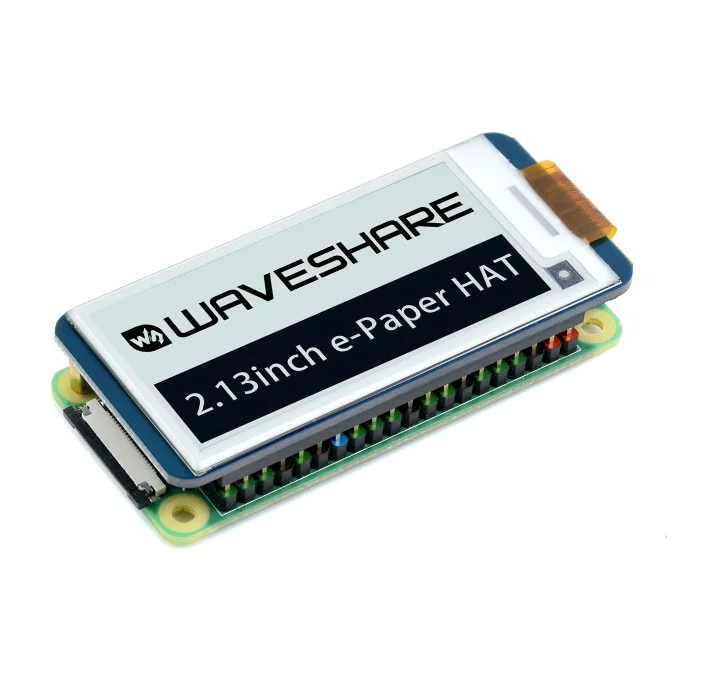

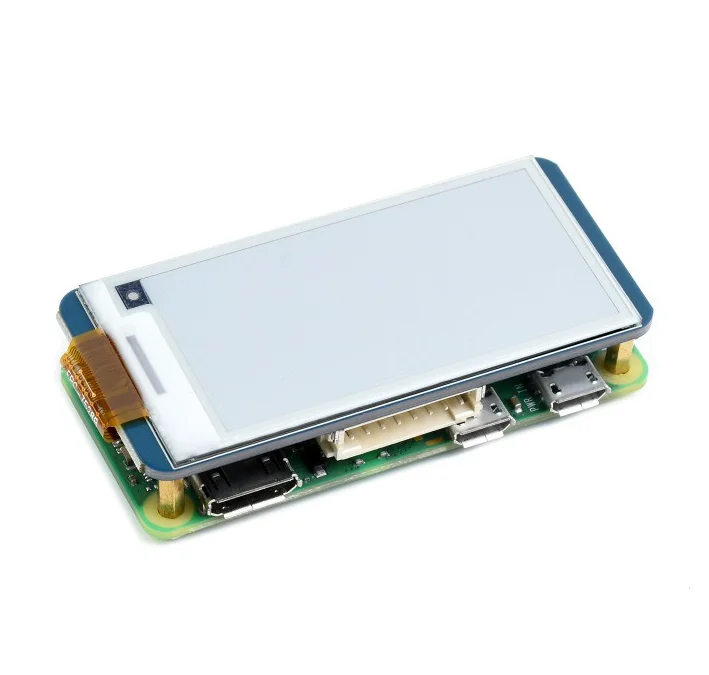

Waveshare 2,13 Zoll E-Paper Display HAT 250 x 122 Auflösung E-Ink-Bildschirm Elektronisches Papiermodul mit integriertem Controller Teilweise

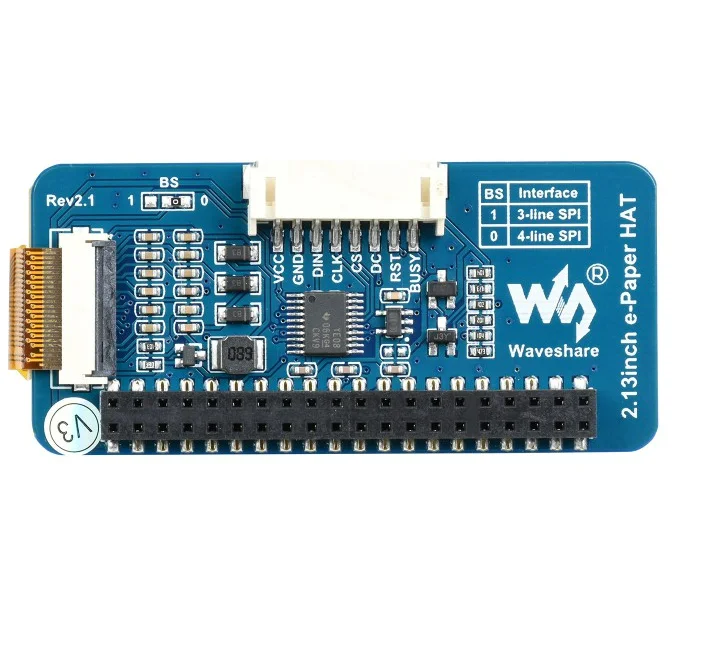

SKU: 12915 Teilenummer: 2,13 Zoll E-Papier HUT Marke: Waveshare Gewicht: 0,014 kg 2,13 Zoll E-Papier HUT x1 RPi-Schraubenpaket (2 Stück) x1 PH2.0 20cm 8Pin x1 1 2 3 Übersicht Dies ist ein E-Ink-Display-HAT für Raspberry Pi, 2,13 Zoll, 250 x 122 Auflösung, mit eingebautem Controller, der über die SPI-Schnittstelle kommuniziert und eine teilweise Aktualisierung unterstützt. Aufgrund der Vorteile wie extrem geringen Stromverbrauch, großer Betrachtungswinkel und klarer Anzeige ohne Strom ist es eine ideale Wahl für Anwendungen wie Regaletiketten, Industrieinstrumente usw. FeaturesKeine Hintergrundbeleuchtung, unterstützt auch beim Ausschalten den letzten Inhalt über einen langen Zeitraum Extrem geringer Stromverbrauch, grundsätzlich ist nur zur Erfrischung Strom erforderlich Standard Raspberry Pi 40PIN GPIO-Erweiterungskopf, unterstützt Boards der Raspberry Pi-Serie, Jetson Nano SPI-Schnittstelle zum Anschluss an andere Controller-Boards wie Arduino/Nucleo usw. Integrierter Spannungsübersetzer, kompatibel mit 3,3 V/5 V MCUs Kommt mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32) SpezifikationenBetriebsspannung: 3,3 V/5 V Schnittstelle: SPI Umrissabmessungen: 65 mm × 30,2 mm Displaygröße: 23,71 mm × 48,55 mm Punktabstand: 0,194 × 0,194 Auflösung: 250 × 122 Displayfarbe: Schwarz, Weiß Graustufe: 2 Teilliche Aktualisierungszeit: 0,3 s Vollständige Aktualisierungszeit: 2s Aktualisierungsleistung: 26,4 mW (typisch) Standby-Leistung: 170° Schnittstelle SYMBOL BESCHREIBUNG VCC 3,3 V/5 V GND Boden NC NC DIN SPI MOSI-Pin CLK SPI SCK-Pin CS SPI-Chipswahl, niedrig aktiv Gleichstrom Datenschauswahl (hoch für Daten, niedrig für Befehl) RST Externer Reset, niedrig aktiv BUSY Geschäftiger Statusausgang, hochaktiv Abmessungen
