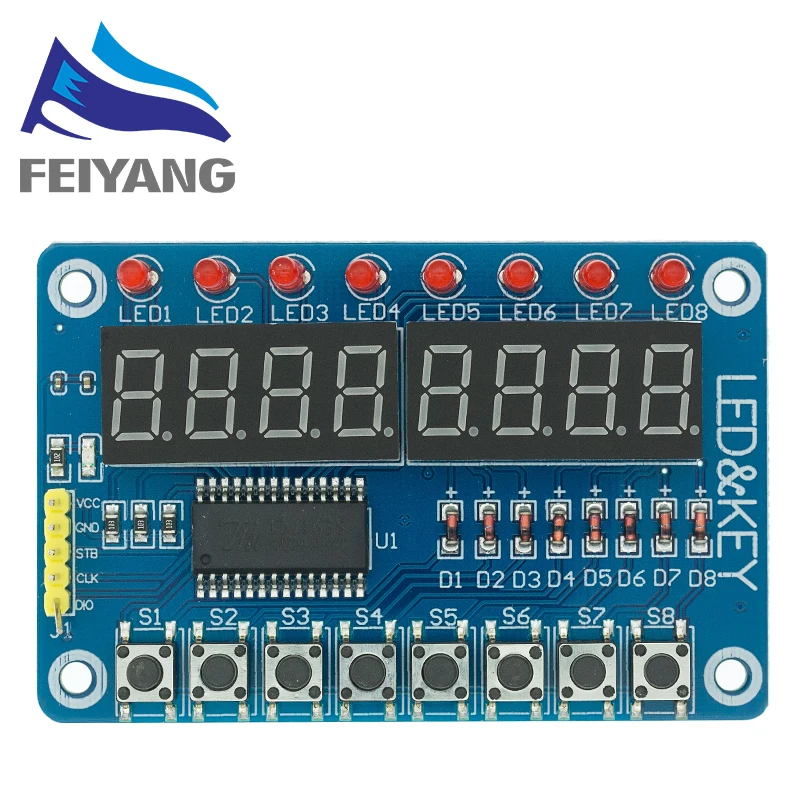

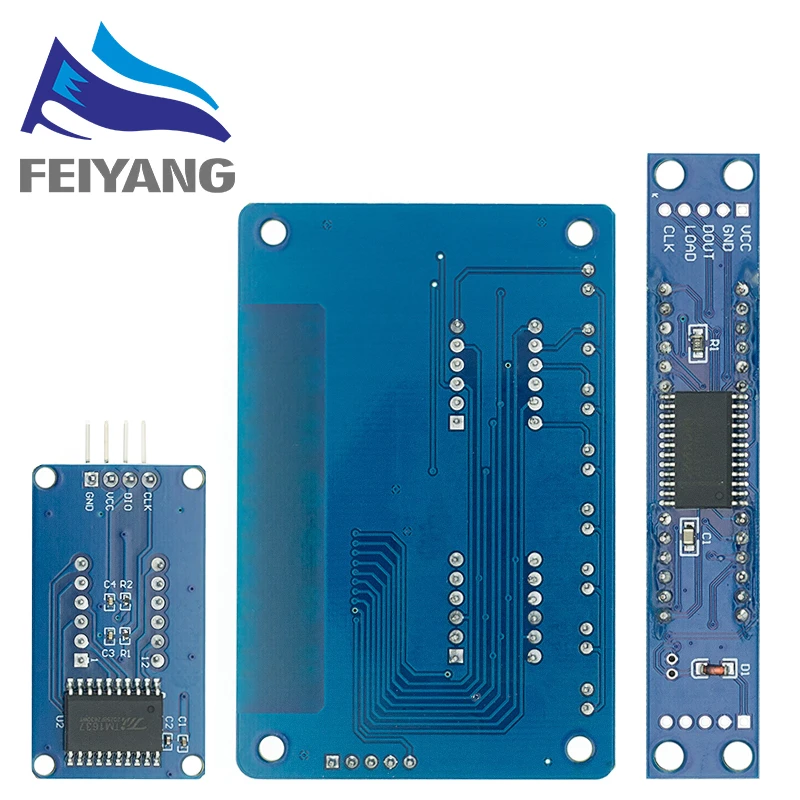

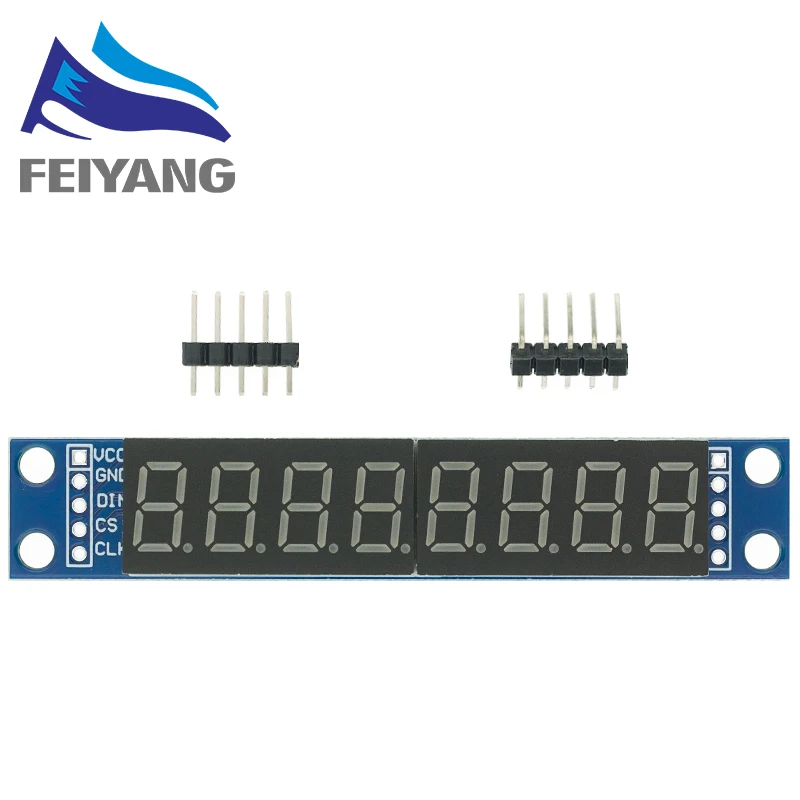

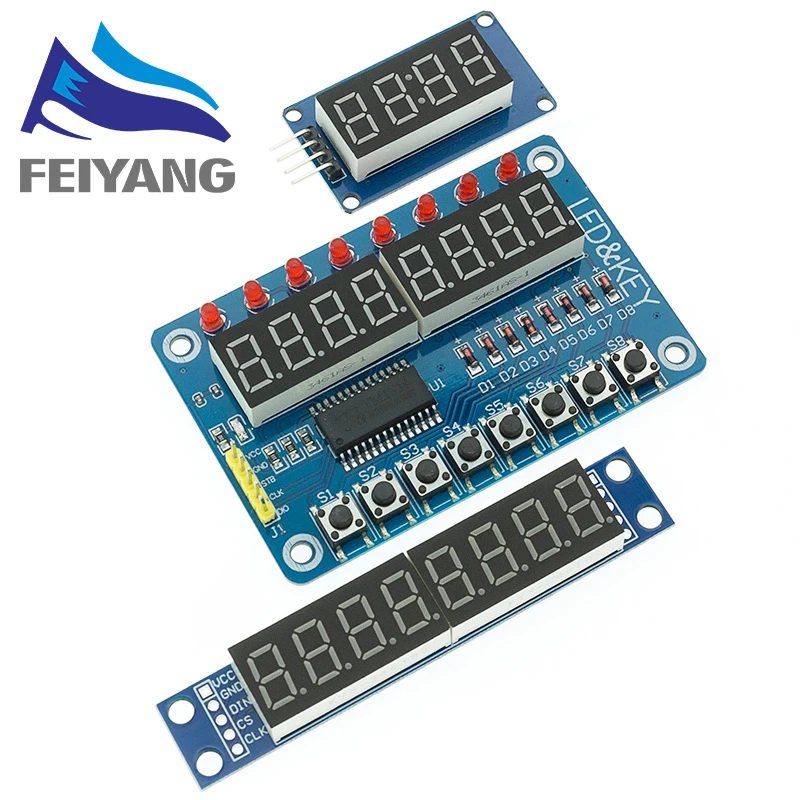

TM1637 4 Bits/TM1638/MAX7219 8-Bit-Digital-LED-Anzeigemodul 7 Segment 0,36 Zoll Uhr ROTE Anodenröhre Vier serielle Treiber
Das Modul ist ein 12-poliges Anzeigemodul mit einer 4-Punkt-Grad-Digitalröhre (0,36 Zoll) mit einem Taktpunkt.Der Treiberchip ist TM1637.Es sind nur zwei Signalleitungen erforderlich, um es der MCU zu ermöglichen, die 4-Bit-8-Segment-Digitalröhre zu steuern. Die Modulmerkmale sind wie folgt: Das Anzeigegerät besteht aus einer 4-stelligen yang-roten Digitalröhre Digitale Röhre 8-stufige Graustufen einstellbar Der Steuerschnittstellenpegel kann 5 V oder 3,3 V betragen 4 M2-Schraubenpositionierungslöcher für einfache Installation Projekt Mindestwert Typischer Wert Maximal Einheit Spannung 3.3 5 5.5 VDC Strom (@5V) - 30 80 mA Größe 42X24X12 Mm Gewicht 8 g SteuerschnittstelleInsgesamt 4 Pins (GND, VCC, DIO, CLK), GND ist Masse, VCC ist die Stromversorgung, DIO ist der Dateneingangs- und Ausgangspin, CLK ist der Taktsignal-Pin; Digitale Röhre: 4-stellige gemeinsame Anode mit einer 0,36-Zoll-Digitalröhre mit Punktzahl, rot hervorgehoben; Positionierungsloch: 4 M2-Schraubenpositionierungslöcher, der Lochdurchmesser beträgt 2,2 mm, was die Installation und Positionierung des Moduls erleichtert und die Modulkombination realisiert; Überblick über die Bibliotheksroutinen: 1.ClockDisplay: Verwenden Sie den Timer 1 der MCU auf dem Motherboard, um die Zeit zu aktivieren und die 4-stellige Anzeige anzuzeigen. 2.Zahlenfluss: 0~9, A, b, C, d, E, F und weitere 16 Zeichen fließen von rechts nach links. 3.Stopwatch: Verwenden Sie zum Zeitpunkt den Timer 1 der MCU auf dem Motherboard und verwenden Sie die Taste, um die Stoppuhrfunktion zu realisieren. Experimentierausrüstung: Ein Ard uino-kompatibles Motherboard Cat Duino (nicht mit Open-Source-Hardware vertraut, kann als das Atmega328P-Mikrocontroller-Entwicklungsboard verstanden werden) und ein Mini-USB-Kabel; 1 4-stelliges digitales Röhrenanzeigemodul; 4 Stecker-auf-Buchse-DuPon
