KY-040 Drehgeber Ziegel Sensor Modul Potentiometer mit 15x17mm Welle Dreh D Typ Encoder knopf für Arduino AVR PIC (5 Stück)

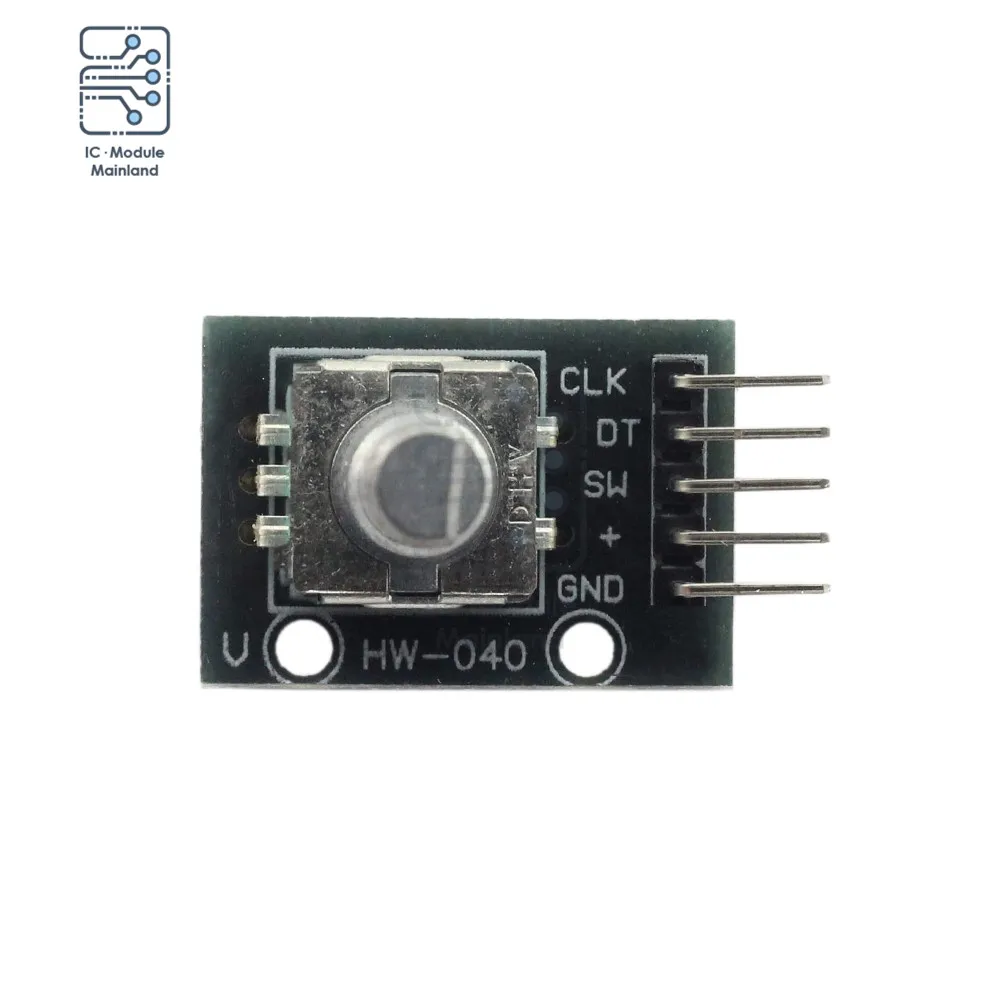

Beschreibung: Der Drehgeber kann die Anzahl des Ausgangsimpulses in der positiven und negativen Richtungszählen.Die Rotationszählung ist unbegrenzt. Ein Inkrementalgeber ist ein rotierender Sensor, der die Rotationsverschiebung in eine Reihe digitaler Impulssignale umwandelt.Diese Impulse werden zur Steuerung der Winkelverschiebung verwendet. Das Lesesystem nutzt normalerweise den Differenzmodus, um zwei verschiedene Wellenformen zu vergleichen, aber der Phasendifferenz beträgt 180 Grad, um die Qualität und Stabilität des Ausgangssignals zu verbessern. Mit der Taste am Drehgeber kann er in den Ausgangszustand zurückgesetzt werden, der mit dem Zählen von 0 beginnt. Spezifikation: Typ: Drehgebermodul Modell: KY-040 Arbeitsspannung: 5V Impulszähe pro Kreis: 20 Die Pin-Outs für diesen Drehgeber sind unten identifiziert. CLK: Encoder Pin A DT: Encoderstift B SW: Kein Druckknopfschalter +: 5V-Versorgung GND: Encoderstift C Pin verbunden für Arduino: CLK = [pin 3] DT = [Pin 4] Taste = [Pin 5] + = [Pin 5V] GND = [Pin GND] Pin mit Raspberry Pi verbunden: CLK = GPIO16 [Pin 36] DT = GPIO15 [Pin 10] SW = GPIO14 [Pin 8] + = 3,3 V [Pin 1] GND = Masse [Pin 6] Anwendung: Steuerung des Schritt- und Servomotors.Sie können damit auch Geräte wie ein digitales Potentiometer steuern. Paket enthalten: 1 x KY-040 Drehgebermodul mit Potentiometerknopf für Arduino
