CHF 156.90

💬 076 792 63 50 (WhatsApp / SMS)

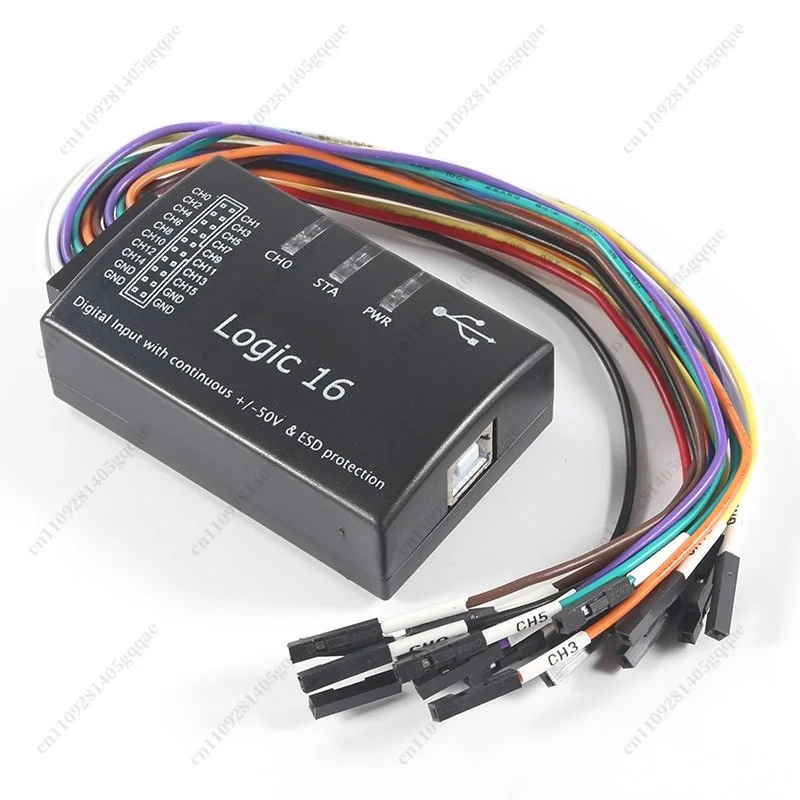

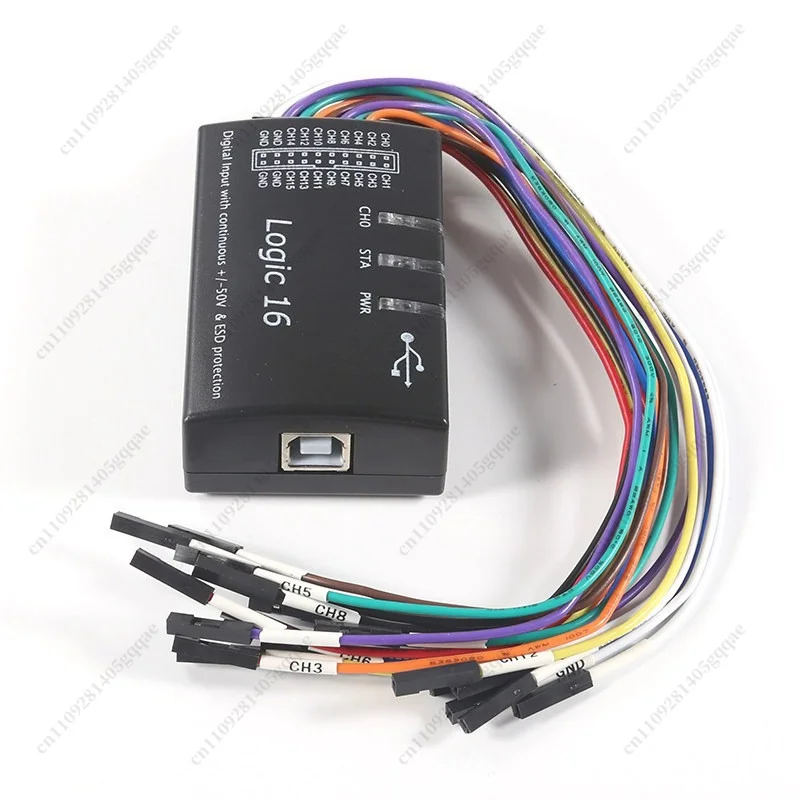

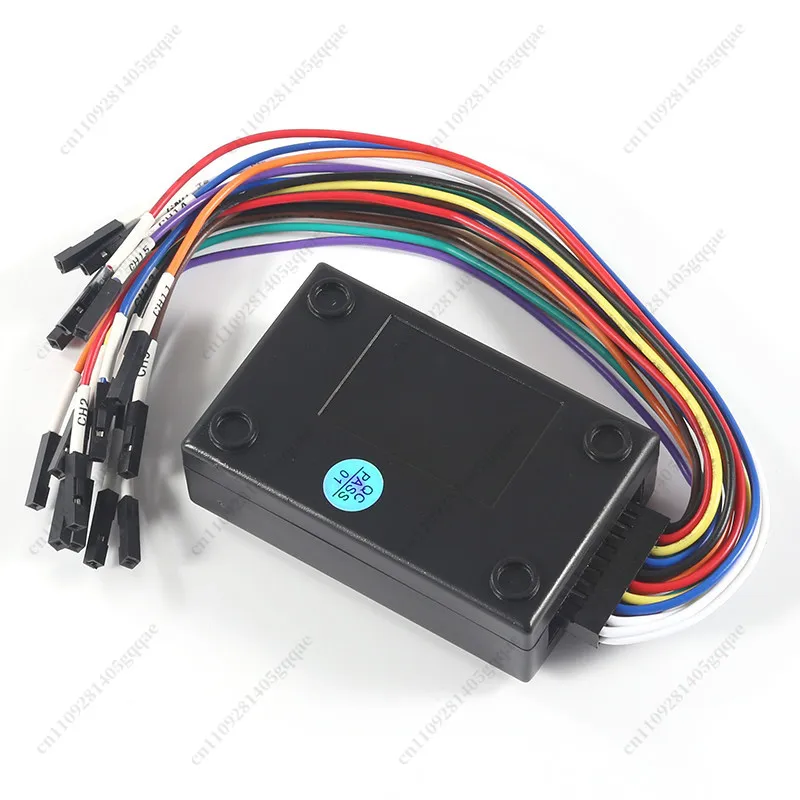

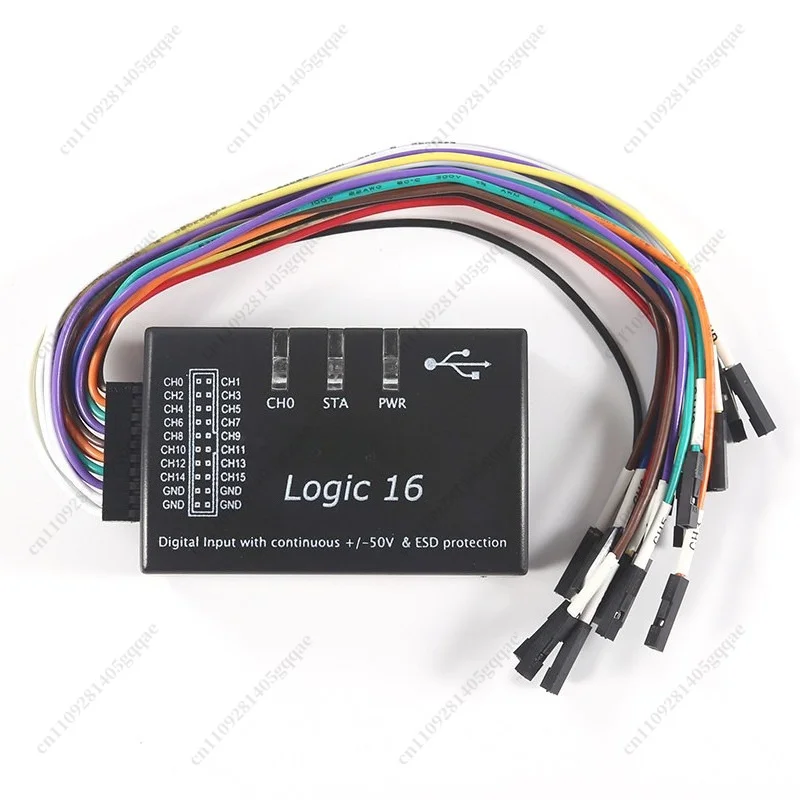

Einleitung: 1.Die Echtzeit-Datenerfassung wird über die USB 2.0-Hochgeschwindigkeitsschnittstelle auf den Computer hochgeladen, und der Computer verwaltet die Datenspeicherung in Echtzeit.Nachdem die Sammlung abgeschlossen ist, wird sie angezeigt. 2.Die Nutzung des Computerspeichers als Erfassungsspeicher ermöglicht eine Speichertiefe, die herkömmliche Logikanalysatoren nicht erreichen können, wodurch problemlos eine Speichertiefe im G-Bereich erzielt wird. 3.Die Abtastrate und die Anzahl der Erfassungskanäle können flexibel eingestellt werden, wodurch eine maximale Abtastrate von 100M für 3 Erfassungskanäle, 50M für 6 Erfassungskanäle, 32MHz für 9 Erfassungskanäle und 16M für 16 Erfassungskanäle erreicht wird. 5.Kleines Format, leicht zu transportieren, mit USB-Stromversorgung, praktisch für die Fehlerbehebung vor Ort. Logic16 ist mit allen Softwareversionen von Betriebssystemen von Version 1.1.8 bis 1.2.28 kompatibel. Bezüglich des Schutzes der Eingangsschnittstelle. Es bietet Schutz vor statischer Hochspannung durch ESD und TVS und unterstützt auch den Spannungseingangsschutz innerhalb von plus oder minus 60 Volt. Gibt es einen Schutzchip für die Eingangsschnittstelle? Antwort: ESD-/TVS-Schutz und Überspannungsschutz sind notwendig.Spezielle Hochgeschwindigkeits- und niederkapazitive SRV05-Schutzröhren werden verwendet, um relativ empfindliche FPGA-Eingänge zu schützen und die getestete Schaltung vor möglichen Schäden wie statischen Funken zu bewahren, wodurch eine zusätzliche Schutzschicht geschaffen wird. Vorschläge und Erklärungen zur Verbesserung der Abtastrate: 1.Versuchen Sie, es an den USB-Anschluss auf der Rückseite des Desktop-Computers anzuschließen.Der an der Vorderseite angeschlossene USB-Anschluss neigt zu Problemen mit geringer Geschwindigkeit, da er ein langes, minderwertiges Kabel verwendet, um die Frontplatte des Host-Geräts mit dem Computer-Motherboard zu verbinden. 2.Die USB-Port-Leistung und die USB-Stromqua
