DSlogic Plus Logikanalysator, 16 Kanäle, 400 MB Abtastung, USB-basierter Debugging-Logikanalysator

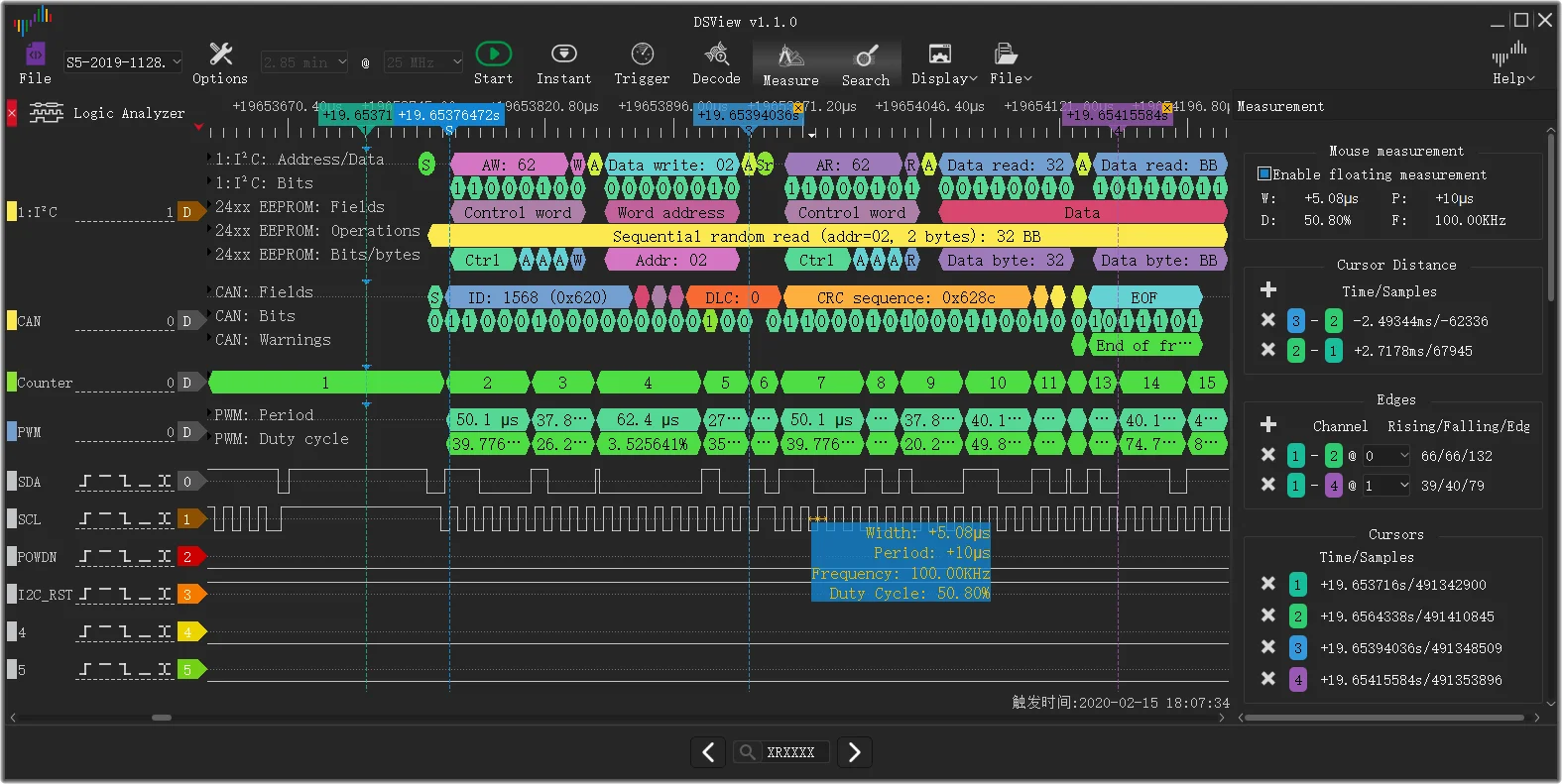

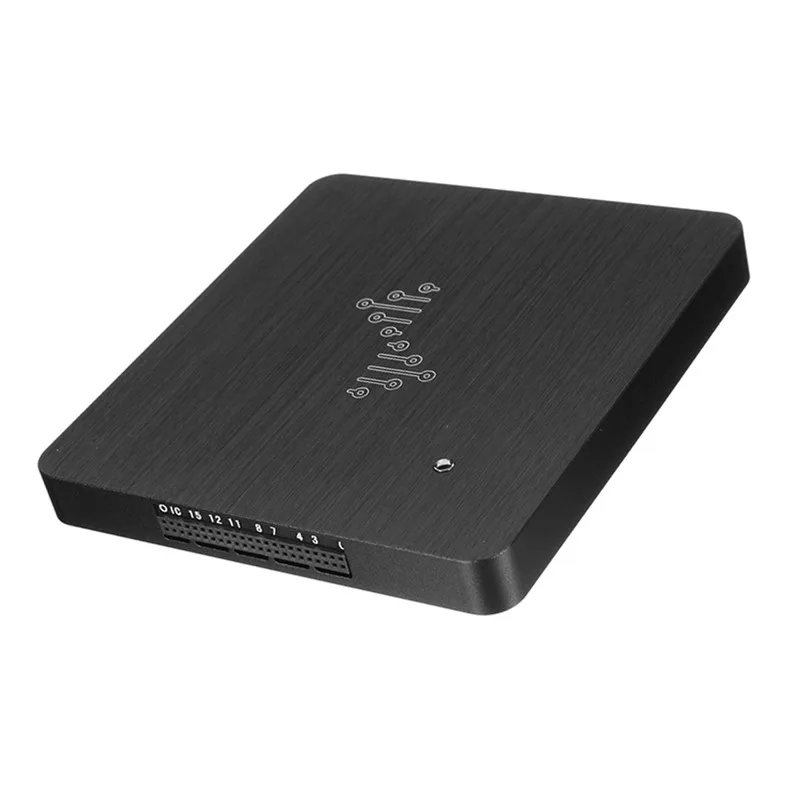

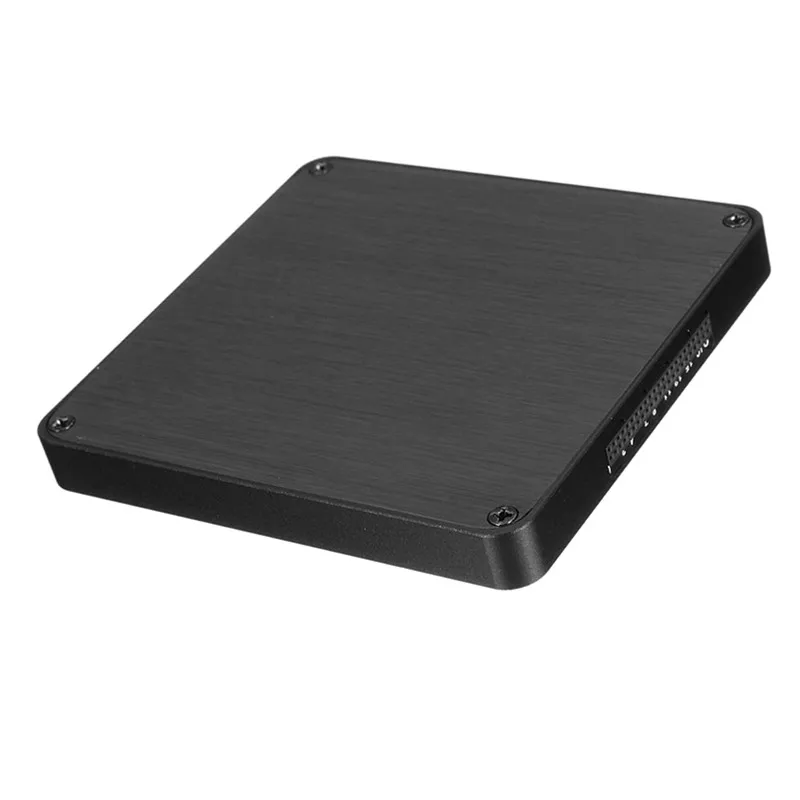

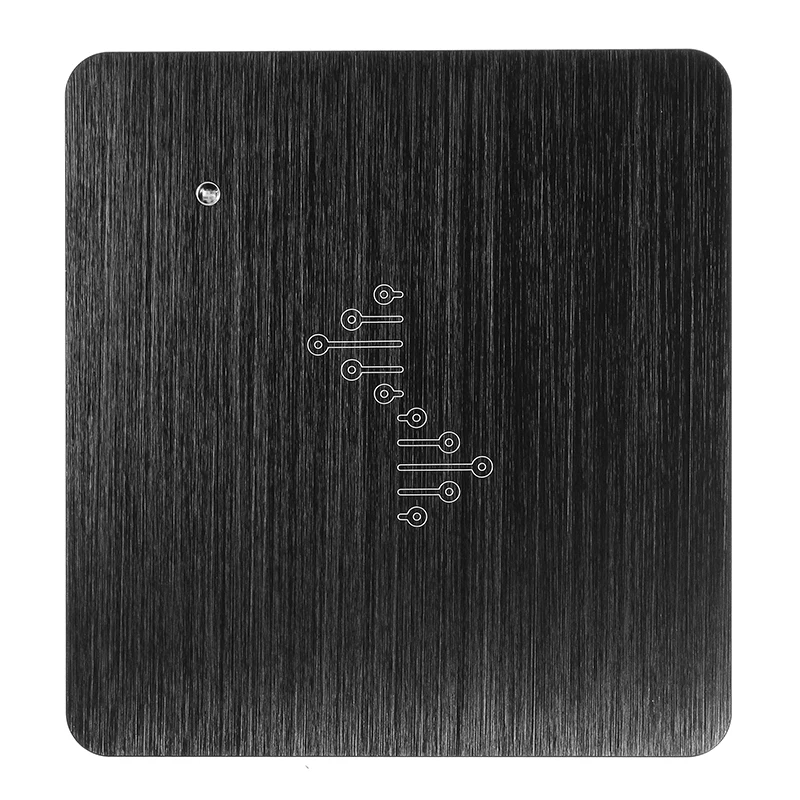

Hauptmerkmale 16 digitale Kanäle Bis zu 400 MHz Abtastrate Bis zu 256 Mbit Hardware-Speicher Bis zu 16G Abtasttiefe (Stream-Modus) Einstellbare Schwelle (0,1V-Schritt) Abgeschirmte Flugkabel Unibody-Aluminiumgehäuse 3-Jahres-Garantie Konnektivität USB-Typ-C-Schnittstelle (USB 2.0-Geräteanschluss) 27-mm-Dupont-Buchse (Hostgerät) 54-mm-Dupont-Buchse (Fly Wires) Stromquelle Spannung der Stromquelle: 5V Gleichstrom±5% Stromverbrauch: maximal 2 W Eingangs- und Ausgangsanschlüsse Richtung Beschreibungen Geschützter Spannungsbereich USB 2.0-Anschluss Eingang/Ausgang Mit dem Host-Computer verbinden 4,75 V ~ 5,25 V CH0 ~ CH15 Eingabe Mit den zu testenden Signalen verbinden -30V ~ 30V (mit Anschlusskabeln) CK Eingabe Takteingabe im Zustands-Abtastmodus 0V ~ 3,3V TI Eingabe Externes Auslösesignal-Eingang 0V ~ 3,3V ZU Ausgabe Externes Auslösesignal-Ausgang — Entwickelt, um Ihre Arbeit angenehmer zu machen DSLogic Plus ist ein USB-basierter Logikanalysator, der eine tragbare Größe (79x74x9mm) hat, aber eine leistungsstarke Performance bietet (bis zu 400MHz Abtastrate).Mit der benutzerfreundlichen und plattformübergreifenden Software DSView können Sie Ihren Lieblingscomputer nutzen, um Ihre Schaltungen zu debuggen und zu analysieren, die digitale Welle zu beobachten und verschiedene Protokolle zu entschlüsseln, und das überall und jederzeit. Technische Spezifikationen Eingangsspannung und Schwellenwerte Betriebsspannungsbereich: -0,9 V ~ 6 V Schwellenspannung: 0V ~ 5V (Schrittweite 0,1V) Funktioniert mit den meisten Logikspannungsebenen (z. B.: 5V, 3,3V, 2,5V, 1,8V, 1,5V, 1,2V, 1,0V, usw.). ESD-geschützt Eingangsimpedanz 250KΩ // ~10pF Maximale Abtastrate Puffermodus: 400 MHz bei Verwendung von 4 Kanälen, 200 MHz bei Verwendung von 8 Kanälen, 100 MHz bei Verwendung von 16 Kanälen Stream-Modus: 100 MHz bei Verwendung von 3 Kanälen, 50 MHz bei Verwendung von 6 Ka
