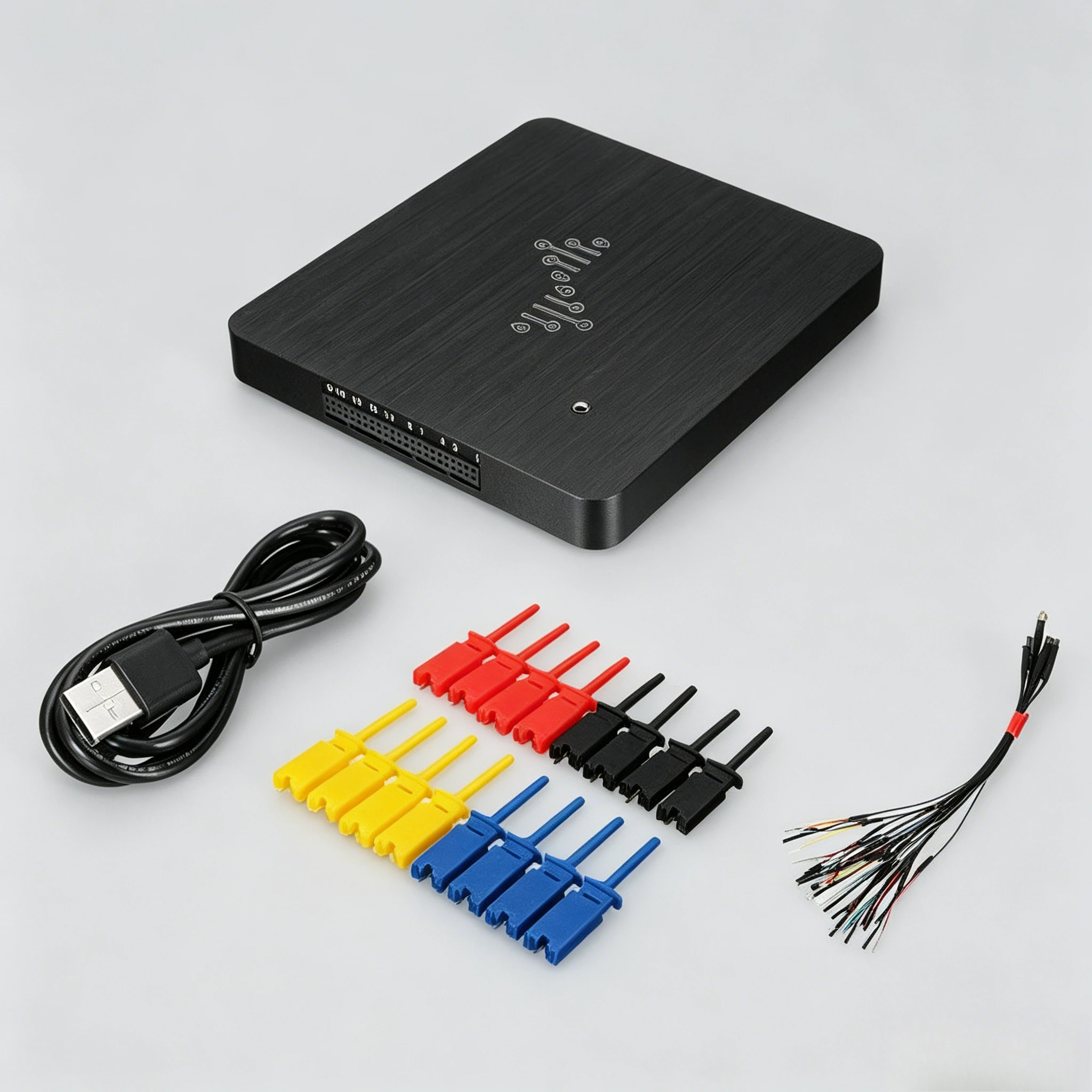

DSLogic U2Basic / DSLogic Plus 16CH USB Logic Analyzer 100MHz 64Mbits für Schaltkreis-Debugging

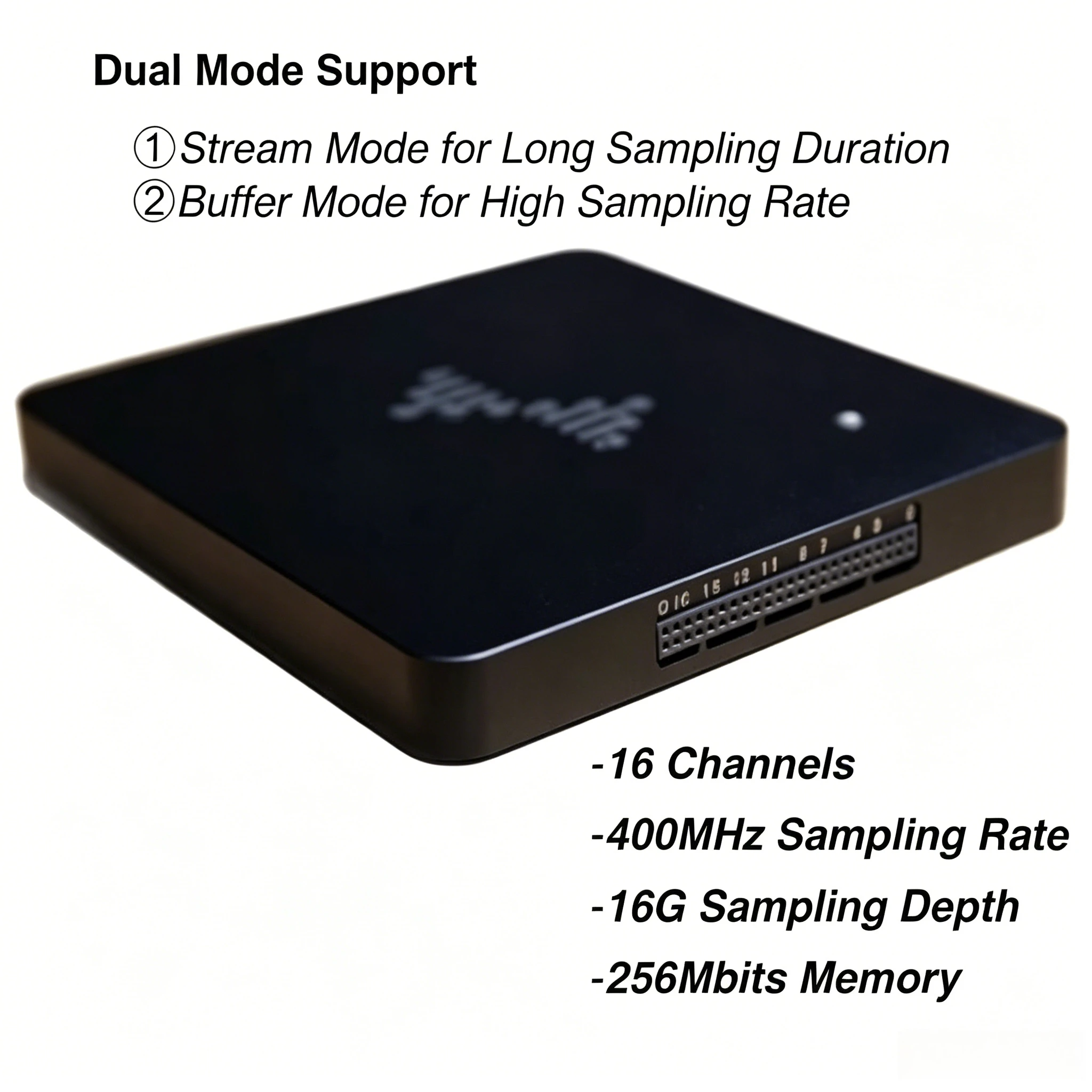

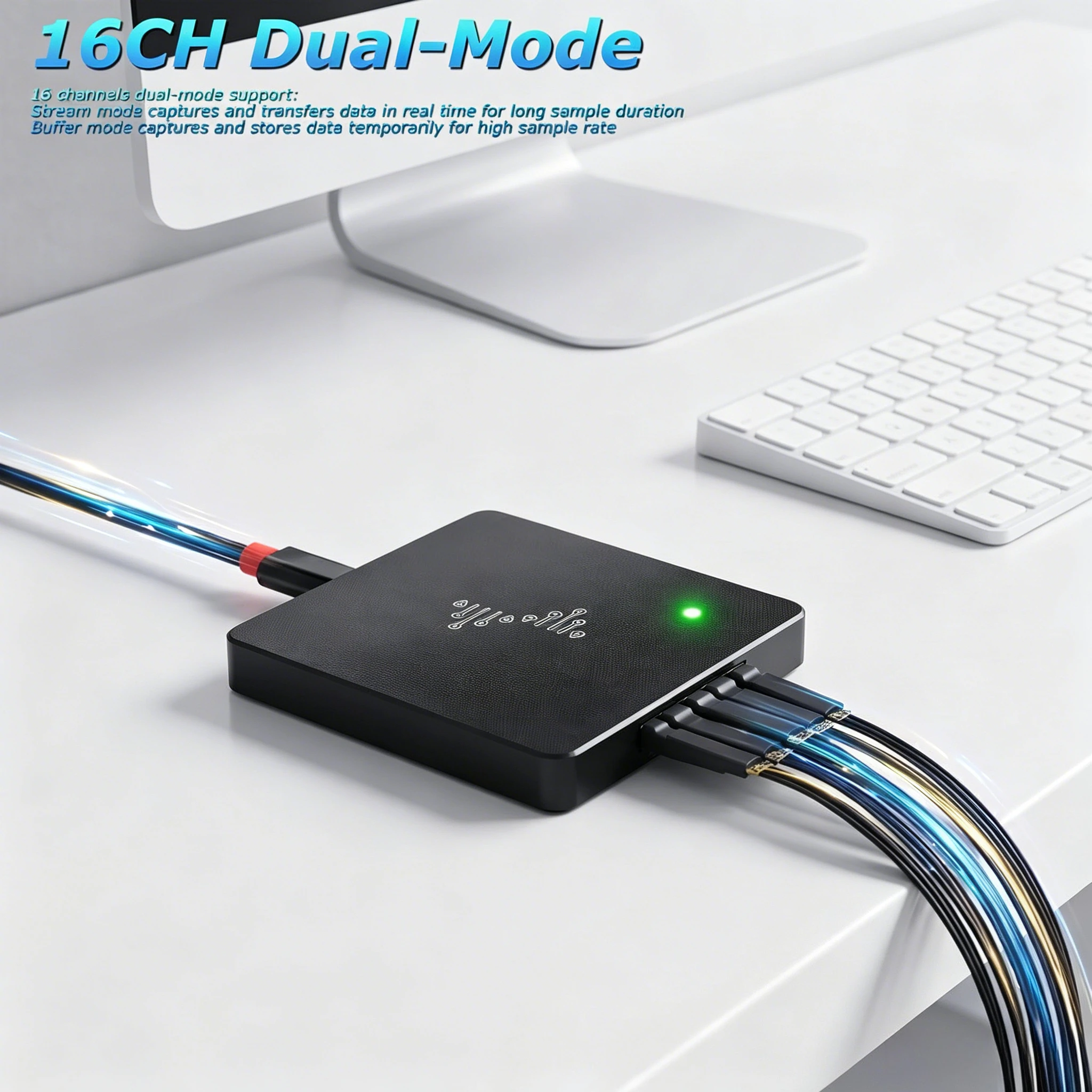

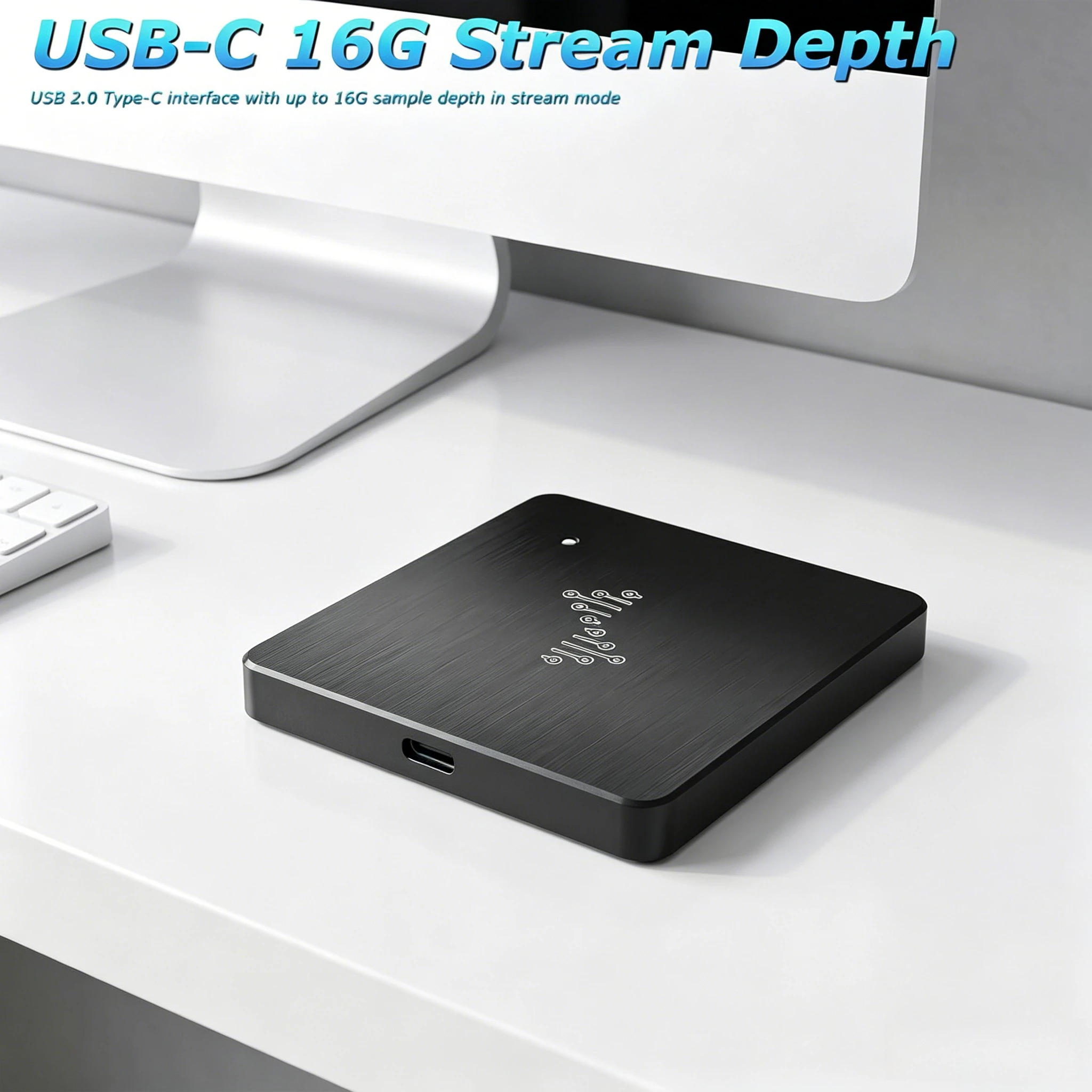

DSLogic U2Basic / DSLogic Plus 16-Kanal USB-Logikanalysator 100MHz 64Mbits für Schaltungs-Debugging Neu Technische Parameter des DSLogic U2Basic: 1.USB-Übertragungsrate: USB2.0 (480Mbps) 2.Unterstützter Modus: Puffer (Übertragung nach der Erfassung, hohe Abtastrate, relativ kurze Erfassungszeit).Streamen (übertragen während Die Sammelzeit ist lang und die Probenahmerate ist relativ gering. 3.Die höchste Abtastrate (pro Kanal): * Puffermodus: 100 MHz (16 Kanäle) * Stream-Modus: 100 MHz (3 Kanäle); 50 MHz (6 Kanäle); 25 MHz (12 Kanäle); 20 MHz (16 Kanäle) 4.Die kleinste Impulsbreite, die erfasst werden kann: 20 ns 5.Das höchste Signal, das gesammelt werden kann: 25 MHz 6.Maximale Erfassungstiefe: * Stream-Modus: 16G * Puffermodus: 64M 7.Die längste Erfassungszeit: Stream-Modus: 160 Sekunden bei 100M Abtastrate; 4 Stunden bei 1M Abtastrate; 19 Tage bei 10K Abtastrate 8.Hardware-Speicher: 64 Mbit 9.Auslöser: einfacher Auslöser 10.Schwellenwert: 0-5V einstellbar (Schrittweite 0,1V) 11.Spannungsfestigkeitsbereich: ±30V 12.Eingangsimpedanz: 250K//~20pF 13.Staatliche Stichproben: Max.30 MHz 14.Externe Schnittstelle: für normale DuPont-Leitung Was ist ein Logikanalysator? Der Logikanalysator ist ein spezielles Debugging-Tool für digitale Signale, das Langzeiterfassung, keine Totzeiten, komplexe Triggerbedingungen und umfangreiche Funktionen unterstützt. Protokolldecoder. Warum DSLogic wählen? 1.Unabhängige Forschung und Entwicklung, kontinuierliche Software-Aktualisierung.Für alle Windows-Plattformen, Mac OS und Linux.Natives Treiberprogramm für Windows, echte digitale Signatur 2.Unterstützt den Dual-Modus: Puffermodus mit hoher Abtastrate, Stream-Modus mit langer Erfassungszeit.Die empfohlene Abtastfrequenz beträgt das 10- bis 100-fache der Frequenz des zu testenden Signals.Stream-Modus: Übertragen Sie die gesammelten Daten in Echtzeit über USB an den Computerspeicher. Maximale Tiefe von 16G, was die Aufz
