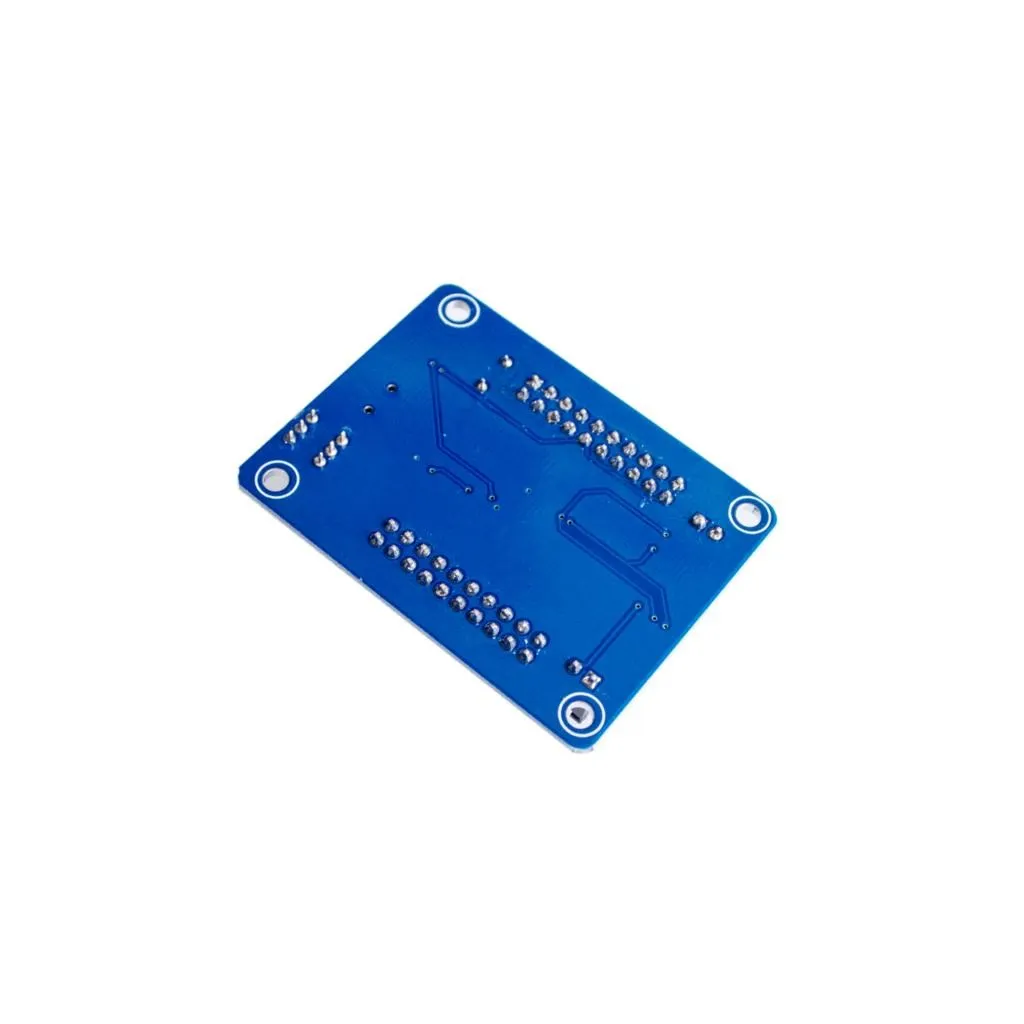

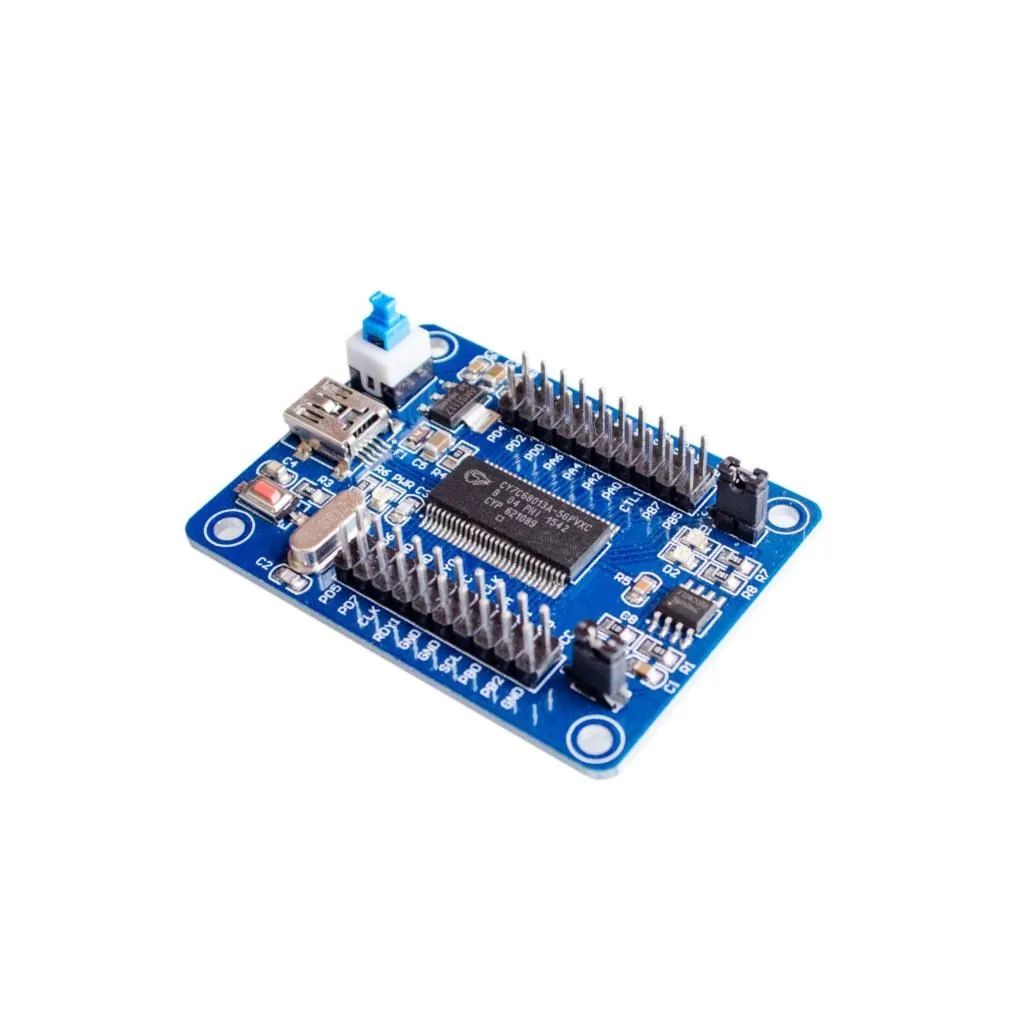

EZ-USB FX2LP CY7C68013A USB logic analyzer core board + Quelle Code
Funktionen 1, mit CY7C68013A-56-Chip: Low-Power-Version der erweiterten 51-Core, 16kb Programm Daten bereiche, Frequenz von 48MHz, 480 MBit/s High-Speed-Übertragungs protokoll Standards, in übereinstimmung mit usb 2,0 spezifikation, rückwärts kompatibel mit usb1.1. 2, Firmware, eeprom: komplette In-System-Programmier lösung mit einem USB-Kabel direkt zum Herunter laden Firmware, an Bord, um 16k (24 lc128) einen großen Programmsp eicher (eeprom) zur Verfügung zu stellen, verwendet als Speicher vid/pid und die USB-Firmware, der Programm raum, um die cy7c68013a Bedürfnisse zu erfüllen. 3, alle gpio Pin durch den 2,54mm Standard führt zu sehr bequem für Lernende, um ihr eigenes Design zu erweitern. 4, mit der entsprechenden Board-Firmware kann durch die Kern funktion des Logik analysators erreicht werden 5, pdf-Format, geben Sie die schematische und die damit verbundenen Informationen. Paket einschl ießlich 1 xCy7c68013a Kern platine 4
