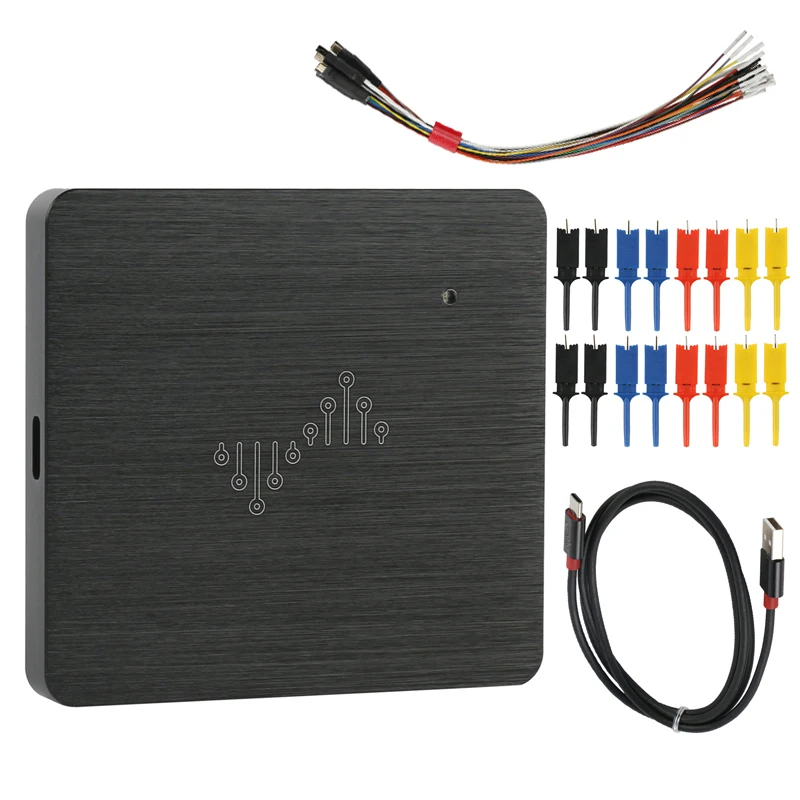

DSLogic logic analyzer 16 kanäle 400M probenahme USB-basierend fehlersuche logic analyzer
Parameter von dslogic plus: Hauptmerkmale 16 digitale Kanäle Bis zu 400MHz Abtastrate Bis zu 256Mbit Hardware-Speicher Bis zu 16g Proben tiefe (Stream-Modus) Einstellbare Schwelle (0,1 V Schritt) Abgeschirmte Fliegen drähte Unibody Aluminium gehäuse 3 Jahre Garantie Konnektivität USB-Typ-C-Schnitts telle (USB 2,0-Geräte anschluss) 27mm Dupont-Buchse (Host-Gerät) 54mm Dupont-Buchse (Fliegen drähte) Stromquelle Stromquelle Spannung: 5v Dc± 5% Leistungs aufnahme: maximal 2 w Eingangs ausgangs anschlüsse Richtung Beschreibungen Geschützter Spannungs bereich USB 2,0 Port Inout Verbindung zum Host-Computer herstellen 4,75 V ~ 5,25 V. Ch0 ~ ch15 Eingabe Verbindung zu unter Tests ignalen -30v ~ 30v (mit Fliegen drähten) Ck Eingabe Takte ingabe im Status-Beispiel modus 0V ~ 3,3 V Ti Eingabe Externer Trigger-Signale ingang 0V ~ 3,3 V Zu Ausgang Ausgang des externen Trigger signals - Entworfen, um Ihre Arbeit angenehm zu machen Dslogic plus ist ein USB-basierter Logik analysator, der eine tragbare Größe (79x74x9mm), aber eine starke Leistung (bis zu 400MHz Abtastrate) hat. Mit der benutzer freundlichen und plattform übergreifen den Software dsview können Sie Ihren Lieblings computer verwenden, um Ihre Schaltkreise zu debuggen und zu analysieren, die digitale Welle zu beobachten und verschiedene Protokolle überall und jederzeit zu decodieren. Technische Spezifikationen Eingangs spannung und Schwellen werte Betriebs spannungs bereich:-0,9 V ~ 6V Schwellens pannung: 0v ~ 5v (0,1 v Schritt) Arbeiten Sie mit den meisten logischen Spannungs pegel (wie: 5V, 3,3 V, 2,5 V, 1,8 V, 1,5 V, 1,2 V, 1,0 V usw.) Esd geschützt Eingangs impedanz 250kΩ // ~ 10pf Maximale Abtastraten Puffer modus: 400MHz bei Verwendung von 4 Kanälen, 200MHz bei Verwendung von 8 Kan
