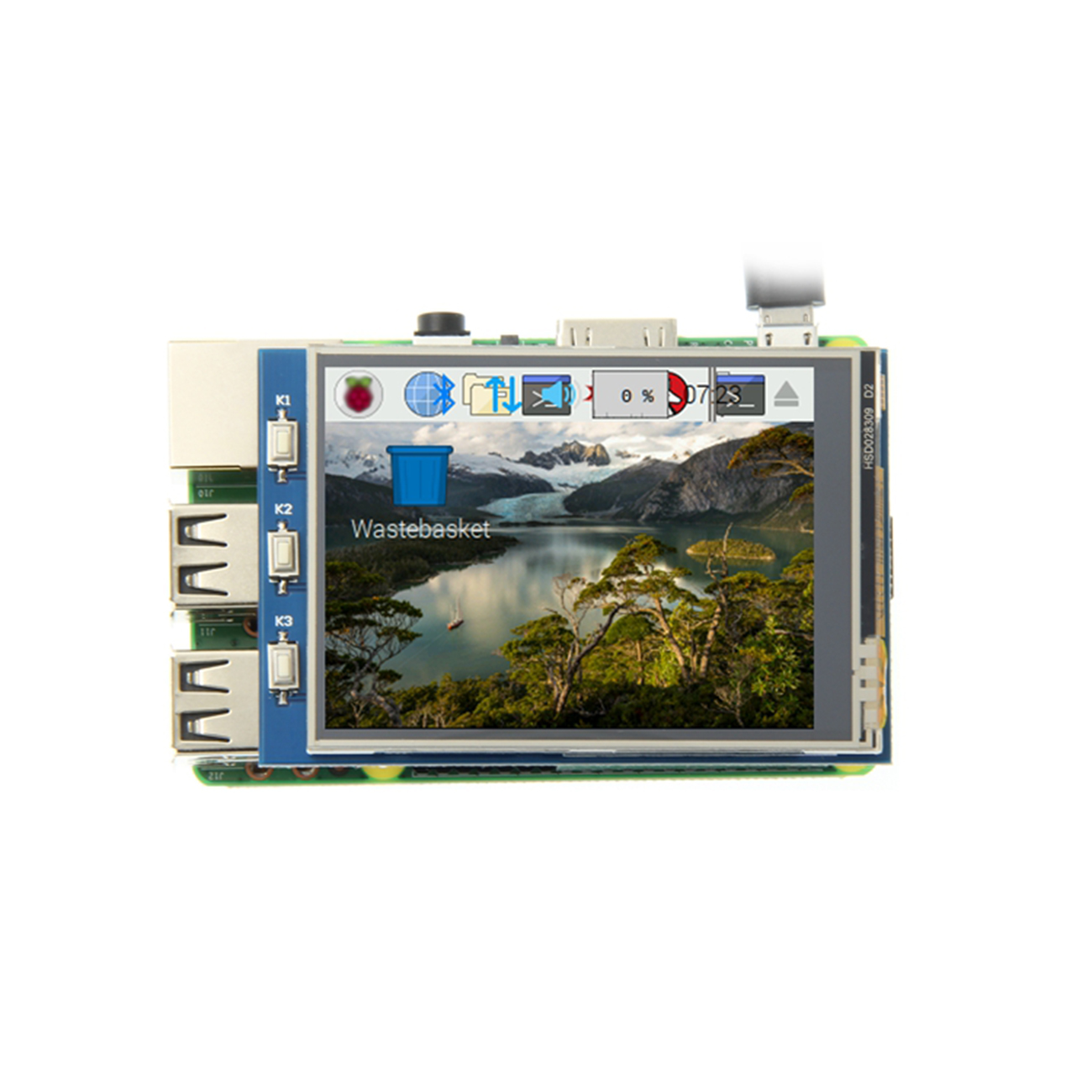

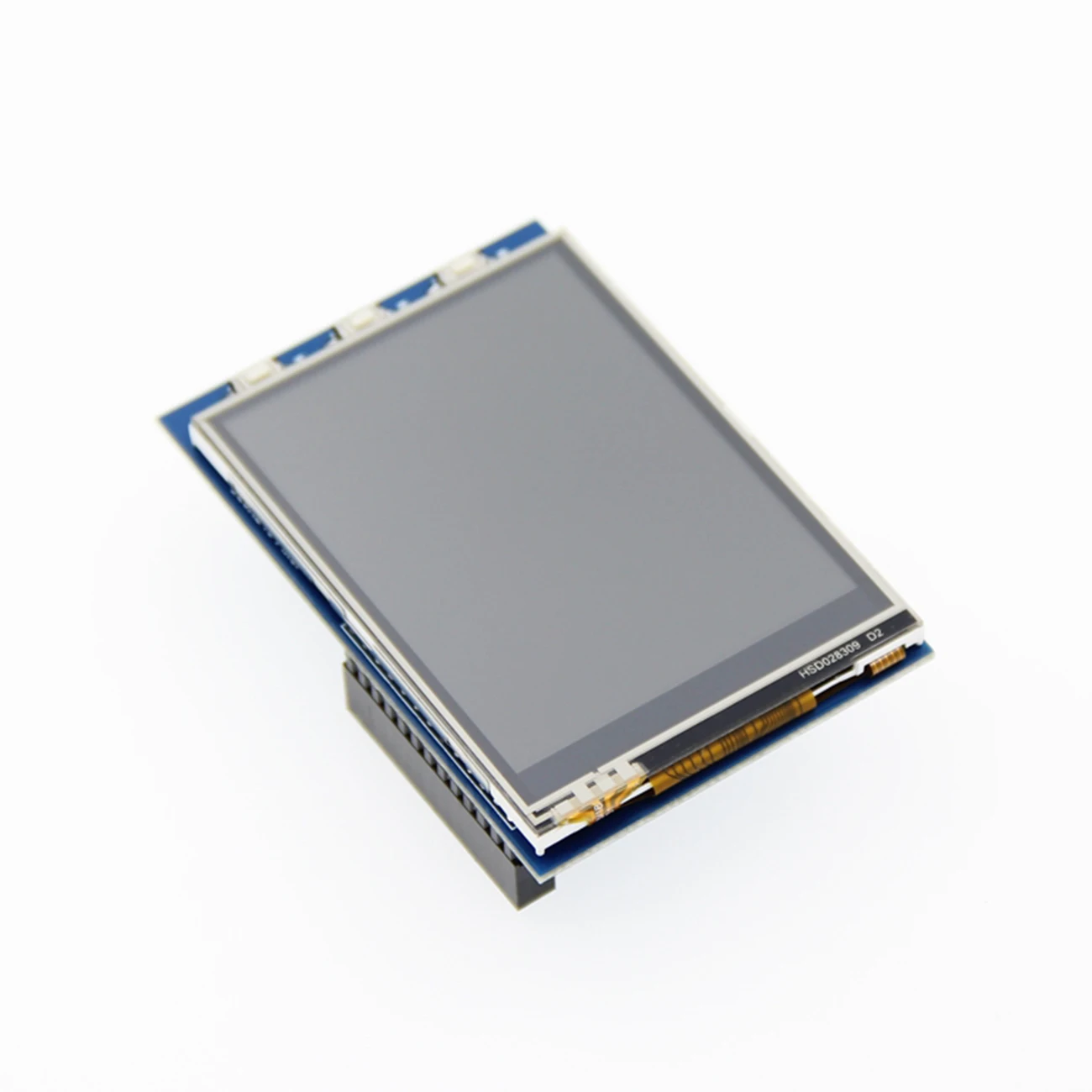

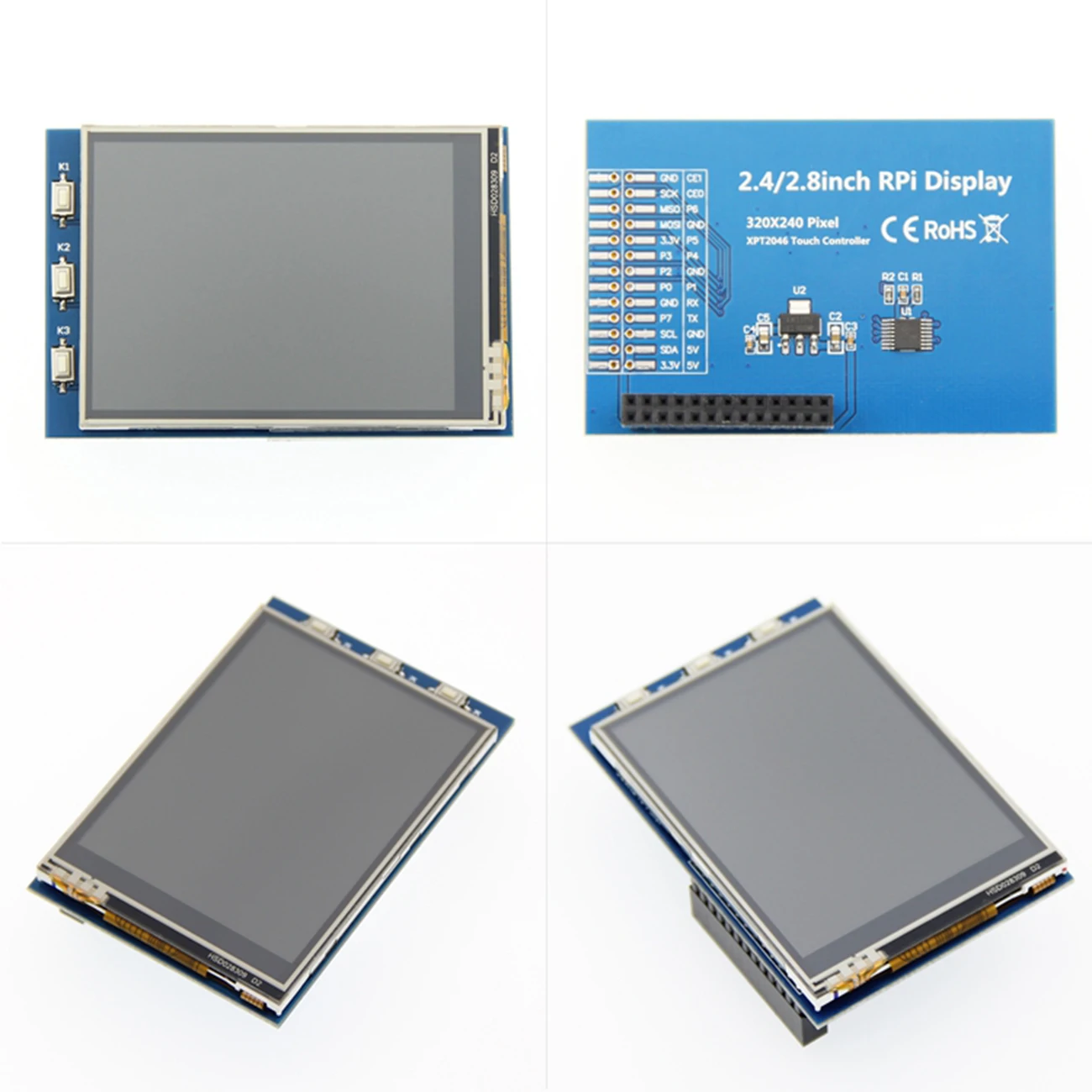

2,8 zoll Raspberry Pi Display Raspberry Pi Touchscreen SPI Display Unterstützung 3B +/4B
Unterstützt die gesamte Palette von Himbeeren wie PI3B+/PI3/PI2/ZERO Größe: 2,8 Zoll Typ: TFT Schnittstelle: SPI Auflösung: 320*240 (Pixel) Treiber-IC: ILI9341 Touchpanel-Typ: ohmsche Berührung Effektive Displaygröße: 43,2 x 57,6 (mm) Größe der Leiterplatte-Rückwandplatine: 51,52 x 76,68 (mm) Produktgewicht: 25 (g) Beschreibung zur Identifizierung der Pin-Nummer 1, 17 3,3 V Netzteil (3,3 V Stromeingang) 2, 4 5-V-Stromversorgung (5 V Stromeingang) 3, 5, 7, 8, 10, 12, 13, 15, 16 NC NC 6, 9, 14, 20, 25 GND Stromnetzteil 11 TP_IRQ Touchpanel-Interrupt, erkannt schwach, wenn das Touchpanel gedrückt wird Auswahl von 18 LCD_RS-Anleitungen/Datenregistern 19 LCD_SI / TP_SI LCD-Display / SPI-Dateneingang des Touchpanels 21 SPI-Datenausgabe des TP_SO-Touchpanels 22 RST-Reset 23 LCD_SCK / TP_SCK LCD-Display / SPI-Taktsignal des Touchpanels 24 LCD_CS LCD-Chip-Auswahlsignal, LCD-Auswahl auf niedrigem Pegel 26 TP_CS Touchpanel-Chip-Auswahlsignal, Touchpanel für niedrigen PegelAuswahl
