CHF 9.90

💬 076 792 63 50 (WhatsApp / SMS)

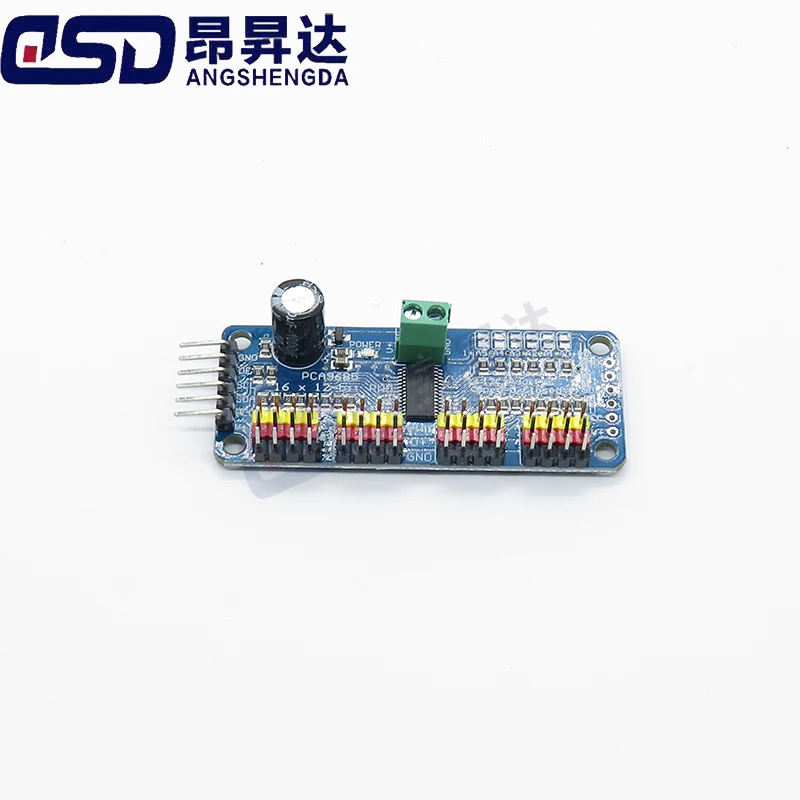

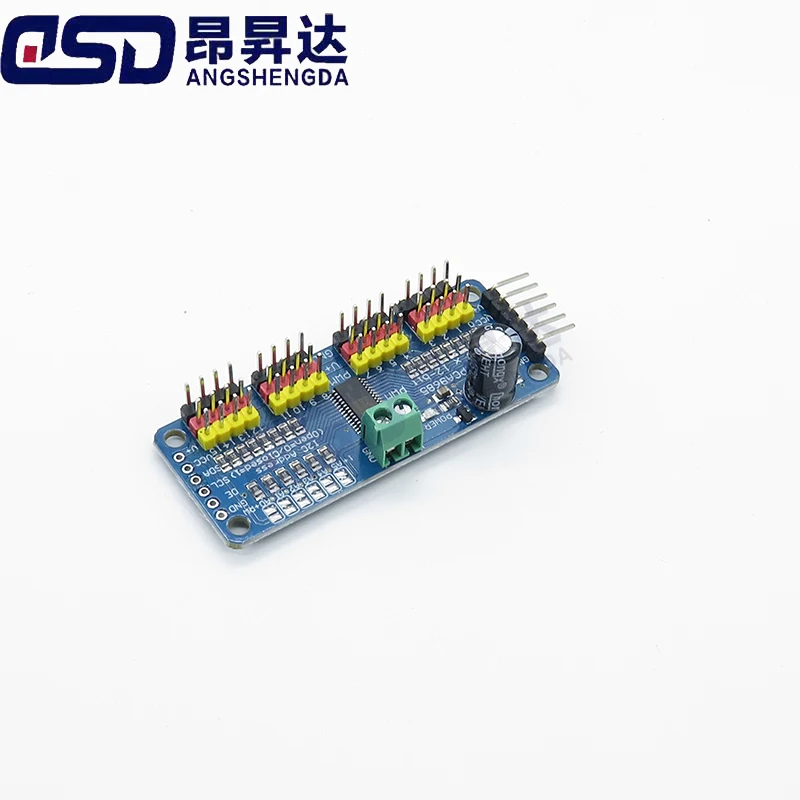

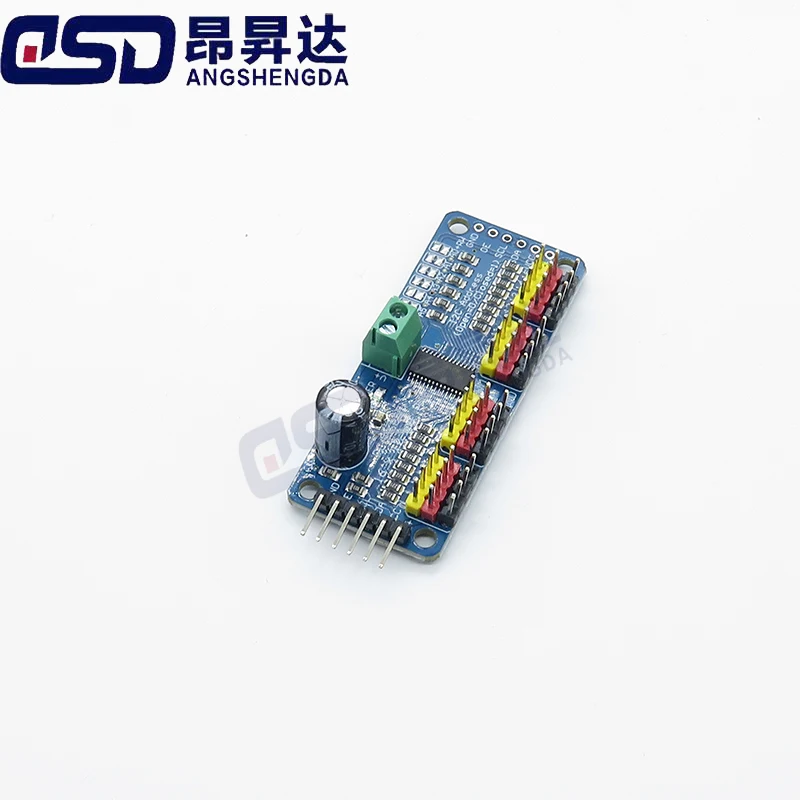

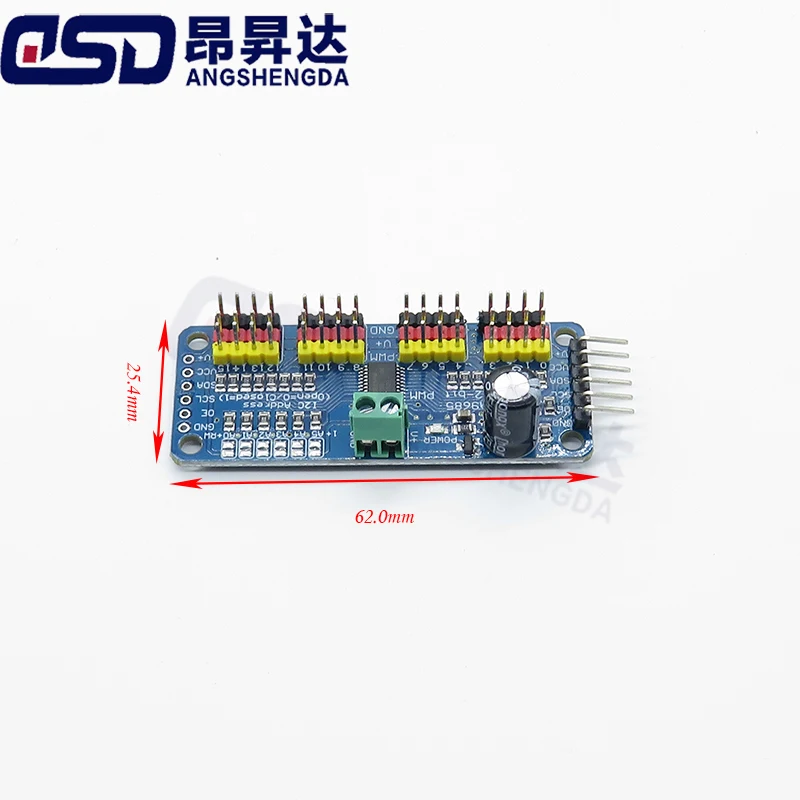

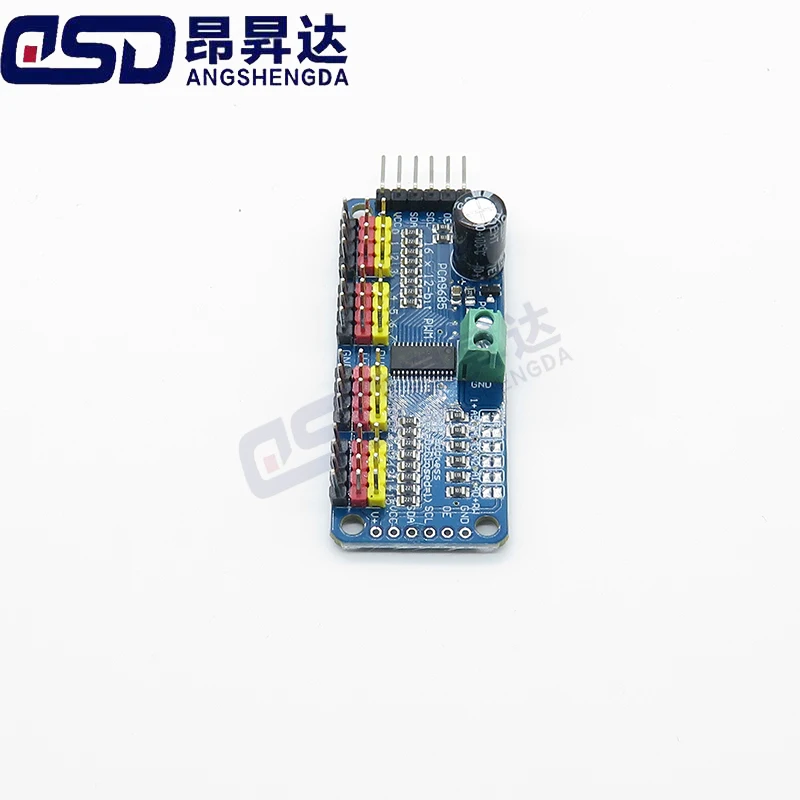

Beschreibung Artikel oder Verkäufer melden Beschreibung: 100% nagelneu und hohe Qualität Material: Elektrische Komponenten Farbe: Siehe Bilder Eigenschaften: Sie möchten einen Roboter bauen. Als wir diesen Chip sahen, erkannten wir schnell, was für eine hervorragende Ergänzung dies wäre. Steuern Sie mit nur zwei Pins 16 frei laufende PWM-Ausgänge! I2C-Eingang, Steuerung von 16 PWM-Ausgängen, Sie können den 16-Wege-Servomotor steuern. Spezifikationen: Frequenz: 40–1000 Hz. Kanalnummer: 16 Kanäle. Auflösung: 12 Bit. Spannung: DC 5-10V Größe: 60*25mm/2.36"*0.98" Keine Einzelhandelsverpackung Menge: 1 Stk. Hinweis: Aufgrund der Unterschiede zwischen verschiedenen Monitoren spiegelt das Bild möglicherweise nicht die tatsächliche Farbe des Artikels wider. Vielen Dank!! (1)Antriebsplatine an Arduino angeschlossen: Die PWM-Treiberplatine verwendet die I2C-Methode, sodass nur vier Leitungen an das Arduino-Gerät angeschlossen werden können: „Klassischer“ Arduino-Pin-Modus: + 5 V -> VCC GND -> GND Analog 4 -> SDA Analog 5 -> SCL Alte Mega-Pin-Methode: + 5 V -> VCC GND -> GND Digital 20 -> SDA Digital 21 -> SCL R3 und spätere Arduino-Pin-Methode (Uno, Mega & Leonardo): (Diese Platinen verfügen über dedizierte SDA- und SCL-Pins) + 5 V -> VCC GND -> GND SDA -> SDA SCL -> SCL Der VCC-Pin dient ausschließlich zur Stromversorgung des Chips. Wenn Sie Servos oder LED-Leuchten anschließen möchten, verwenden Sie die V+-Pin-Stromversorgung. Der V+-Pin unterstützt eine Stromversorgung von 3,3 bis 6 V (chipsichere Spannung 5 V). Es wird empfohlen, die externe Stromversorgung über den Stromversorgungsanschluss anzuschließen. (2) Netzteil: Die meisten Servos sind für eine Betriebsspannung von 5 bis 6 V ausgelegt, insbesondere wenn mehrere Servos gleichzeitig betrieben werden, wodurch eine leistungsstarke Stromversorgung erforderlich ist. Wenn Sie das Servo direkt über den 5-V-Pin des
