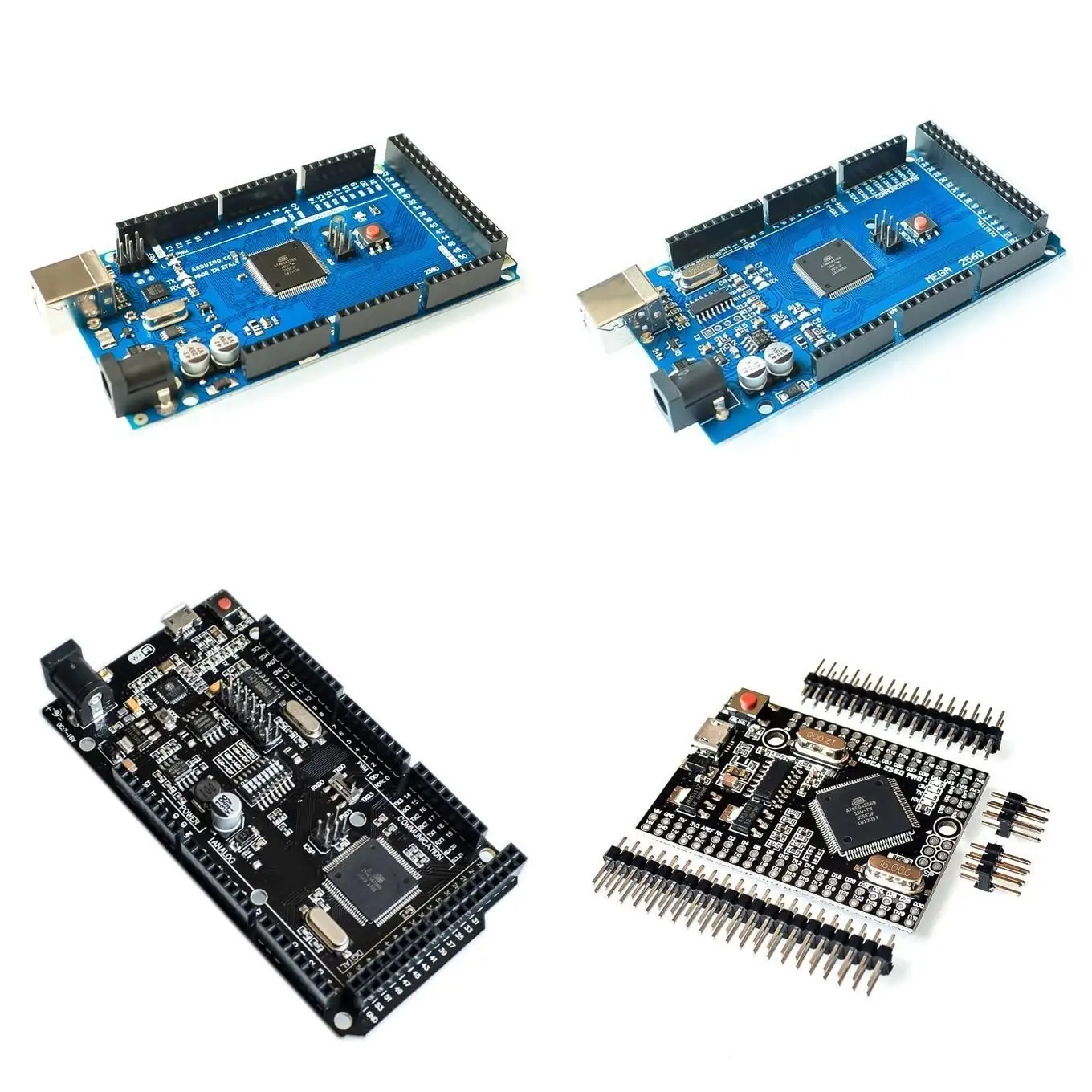

MEGA2560 R3 (ATmega2560-16AU CH340G) AVR USB Board Development Board MEGA2560 PRO Für Arduino Expansion Board DIY Kit
MEGA2560 ??CH340G ersetzt ATMEGA16U2??? ??Mikrocontroller: ATmega2560??? ?Betriebsspannung: 5V?? ?Eingangsspannung (empfohlen): 7-12V?? ?Eingangsspannung (Grenzwerte): 6-20V?? ?Digitale E/A-Pins: 54 (davon 15 mit PWM-Ausgang)??? ?Analoge Eingangspins: 16?? ?Gleichstrom pro I/O-Pin: 40 mA?? ?Gleichstrom für 3,3-V-Pin: 50 mA?? ?Flash-Speicher: 256 KB, davon 8 KB für den Bootloader??? ??SRAM:8 KB??? ??EEPROM: 4 KB??? ??Taktfrequenz: 16 MHz ? MEGA2560 PRO Eingebettete Version von Mega 2560 CH340G/ATmega2560 – kompatibel mit der Mega 2560-Platine.Basierend auf dem Atmel ATmega2560-Mikrocontroller und dem USB-UART-Schnittstellenchip CH340G. Die Platine hat eine kompakte Größe von 38 x 55 mm.Es ist eine gute Lösung, Ihr Endprojekt auf einer Lötplatine zu realisieren. Platine mit ähnlichen Funktionen wie die Mega 2560.Es handelt sich um eine eingebettete Platine, die jedoch die gleiche Stabilität aufweist und die Original-Chips ATmega2560 (16 MHz) verwendet. Die Platine verwendete den Chip CH340G als UART-USB-Konverter.Wenn Sie mit einer Frequenz von 12 MHz arbeiten, wird ein stabiles Ergebnis beim Datenaustausch erzielt (es ist erforderlich, Treiber auf dem Computer zu installieren). Mega PRO (Embedded) 2560 CH340G / ATmega2560 – wird über ein Micro-USB-Kabel mit dem Computer verbunden (dieses Kabel wird für fast alle Android-Smartphones verwendet). Sie können die Platine über den MicroUSB-Anschluss oder über die Stromversorgungsstifte mit Strom versorgen.Der Spannungsregler (LDO) kann mit einer Eingangsspannung von 6 V bis 9 V (Spitzenwert 18 V) Gleichstrom umgehen.Ausgangsstrom bei 5 V beträgt etwa 800 mA, bei 3,3 V ebenfalls etwa 800 mA (Bitte beachten Sie, dass der Ausgangsstrom mit steigender Eingangsspannung abnimmt).Das wird für die meisten Ihrer ersten Projekte eine zuverlässige Stromversorgung gewährleisten.? Erweiterungsplatine DIY-Kit Kompatibel
