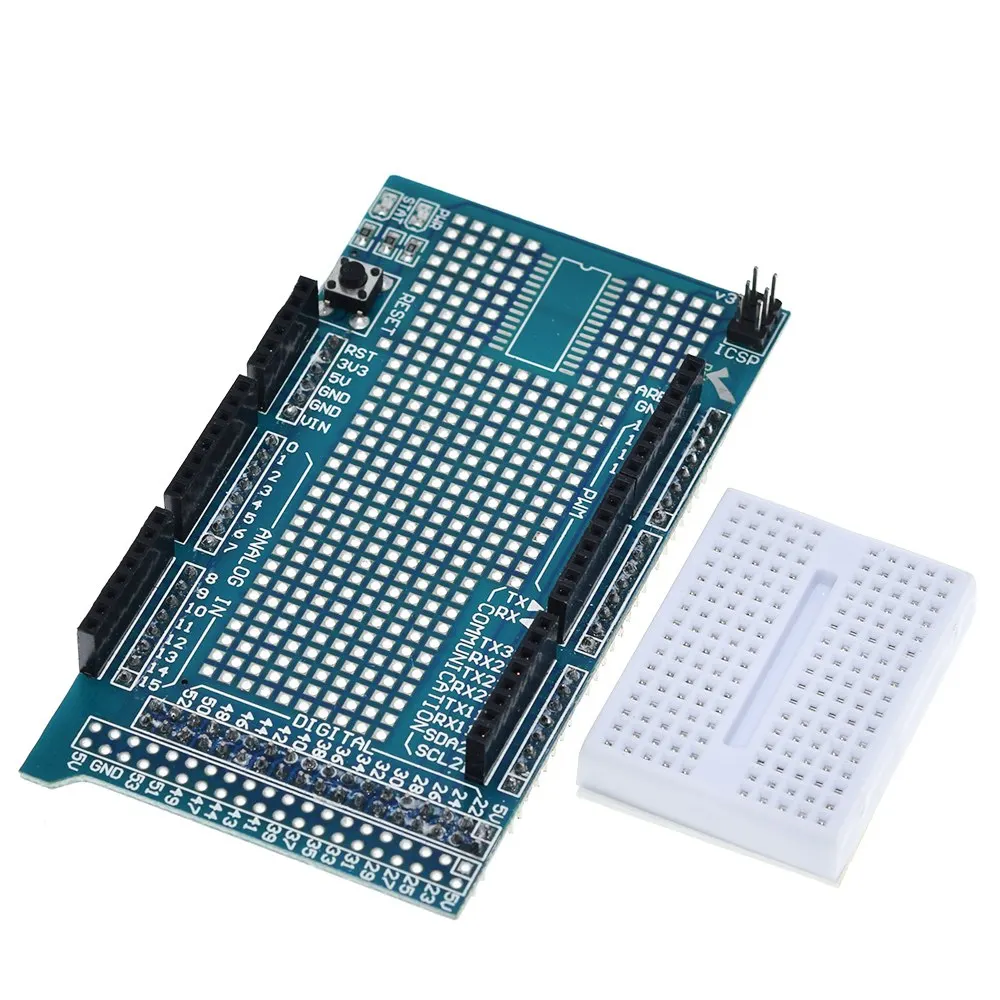

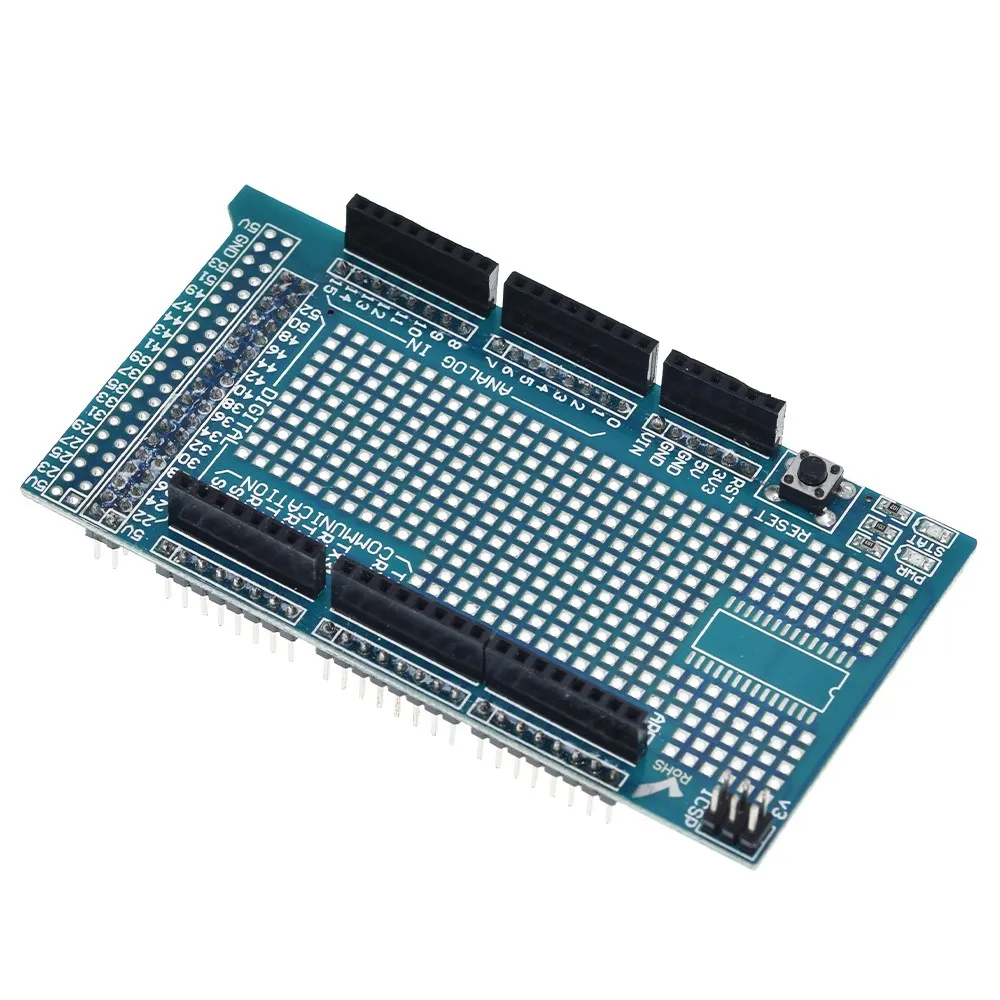

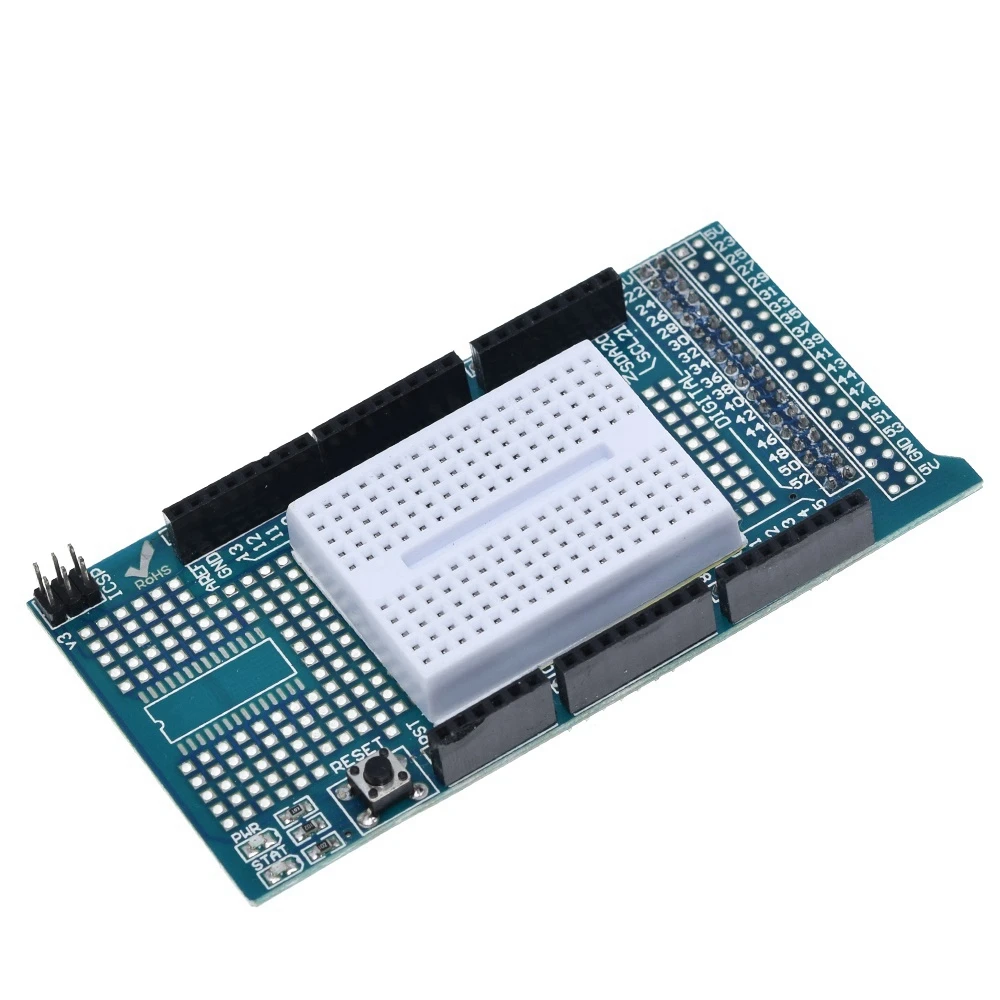

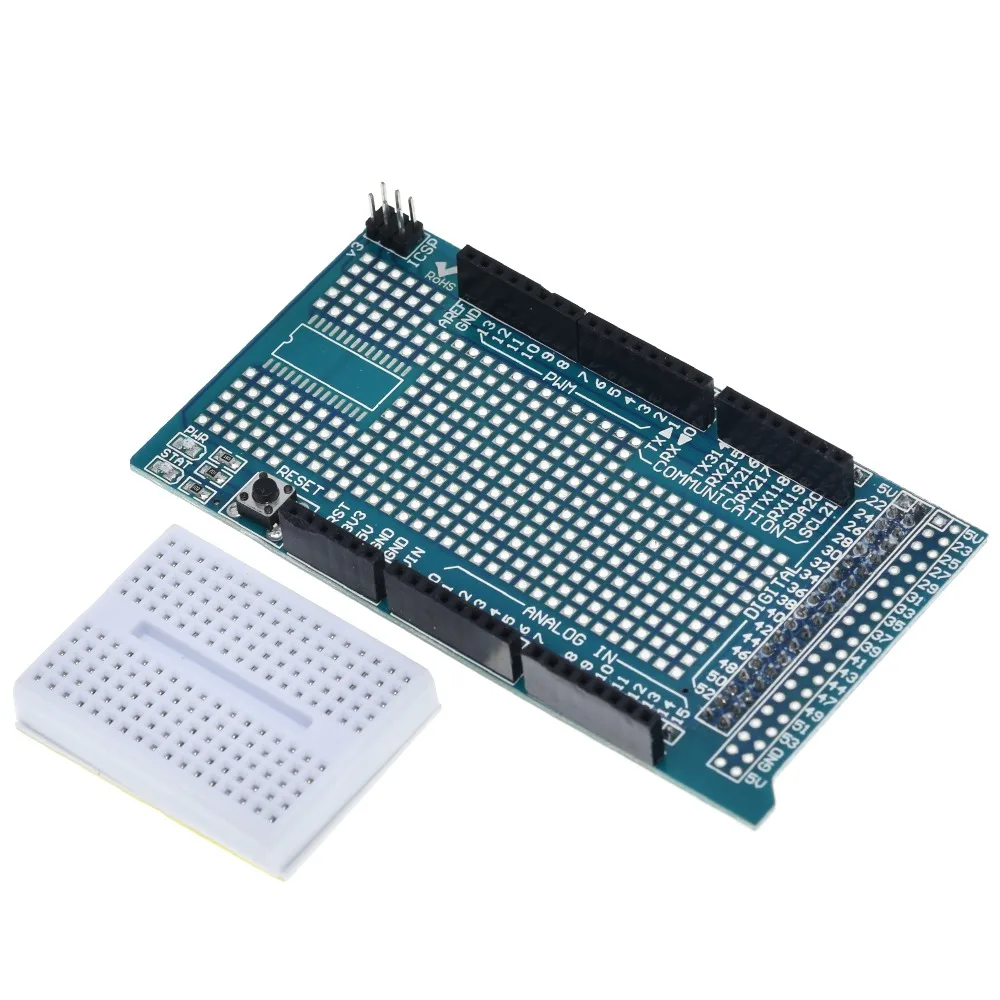

MEGA 2560 R3 Proto Prototype Shield V3.0 Erweiterungs-Entwicklungsplatine + Mini-PCB-Steckbrett 170 Verbindungspunkte für Arduino DIY

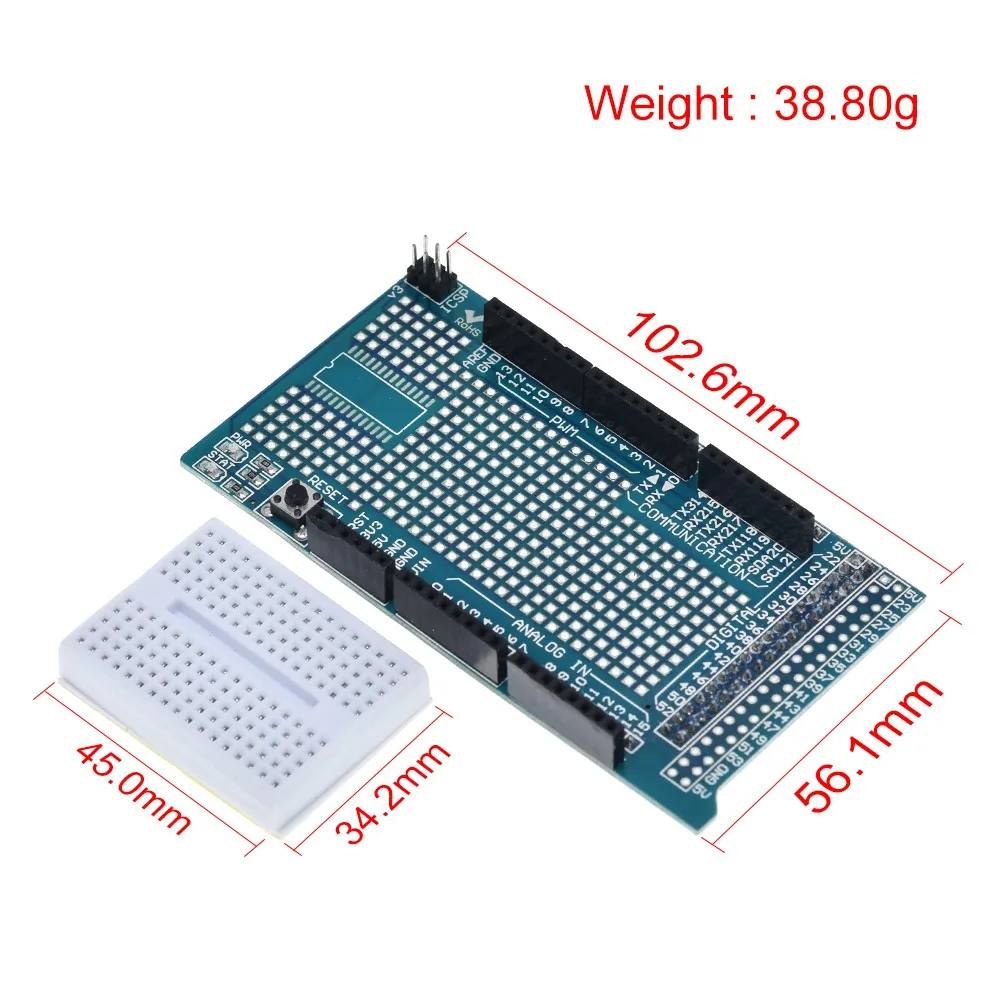

Mit dem Prototyping Shield können Sie ganz einfach individuelle Schaltkreise entwerfen.Sie können Komponenten löten, um den Prototyping-Bereich Ihres Projekts zu erstellen, oder es mit einem kleinen Steckbrett (nicht im Lieferumfang enthalten) verwenden, um Schaltungsideen schnell und ohne Löten zu testen.verfügt über zusätzliche Anschlüsse für alle I/O-Pins und bietet Platz für die Montage integrierter Durchgangs- und Oberflächenmontage-Schaltkreise.eine praktische Möglichkeit, Ihre benutzerdefinierte Schaltung und ein Modul herzustellen. Die maximale Länge und Breite der Proto Shield PCB beträgt jeweils 2,7 und 2,1 Zoll.Drei Schraubenlöcher ermöglichen die Befestigung des Schilds an einer Oberfläche oder einem Gehäuse.„Beachten Sie, dass der Abstand zwischen den digitalen Pins 7 und 8 160 mil beträgt (12:16 Zoll), nicht einmal ein Vielfaches der 100-Mil-Abstand zu den anderen Pins.“ 1,0 Pinbelegung 1 Reset-Taste 1 ICSP-Anschluss 14-poliger SMD-Fußabdruck (50 mil Steigung) Durch 20-poliger Stellfläche (100-Mil-Pitch) 1: (ein entgegenzogene Zeigerzeichnung) MISO angeschlossen D12 2: + 5 V 3: SCK-Anschluss D13 4: MOSI verbunden D11 5: SS-Anschluss D10 6: GND
