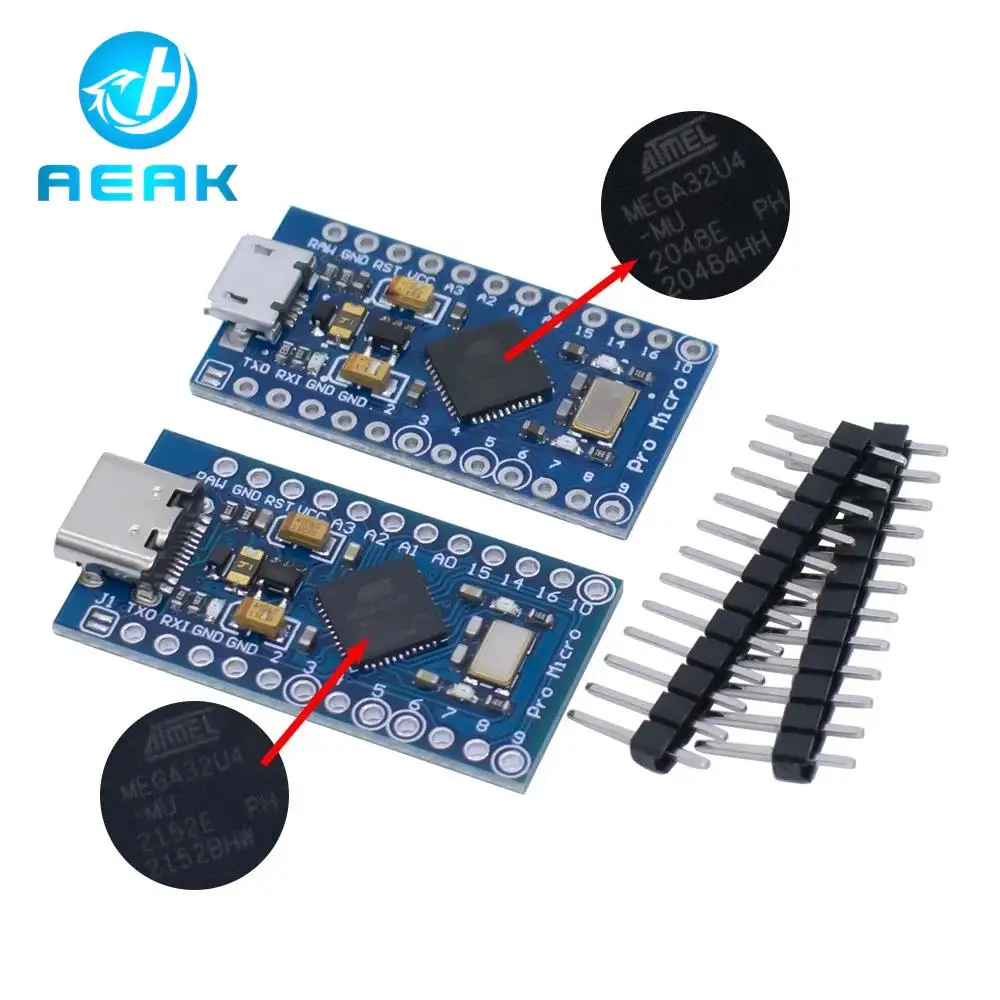

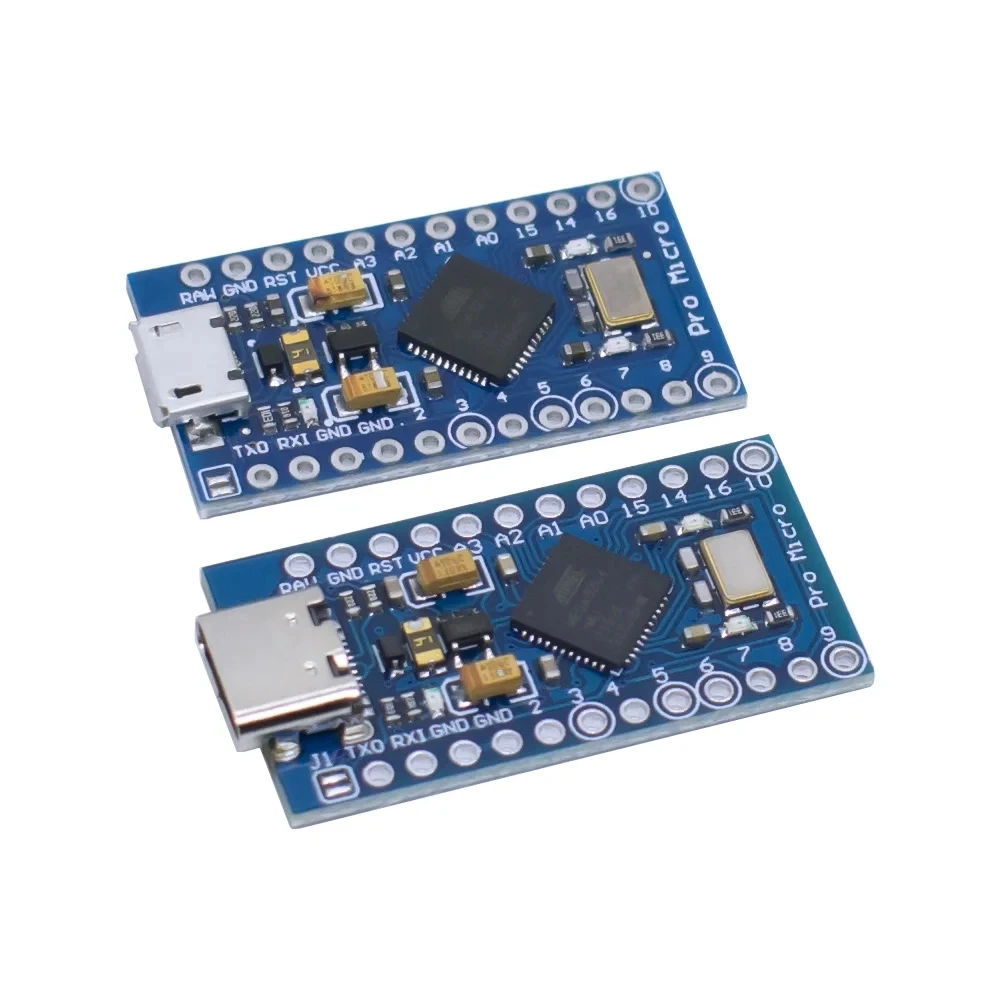

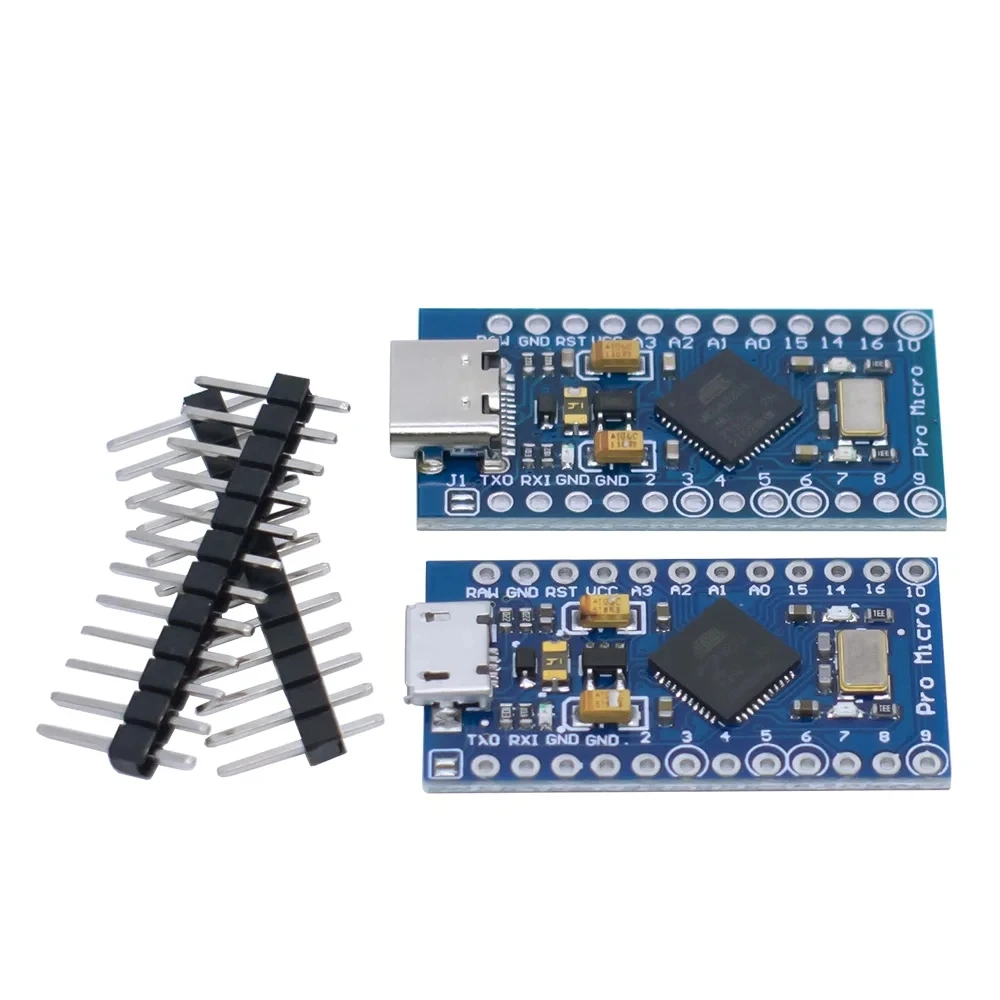

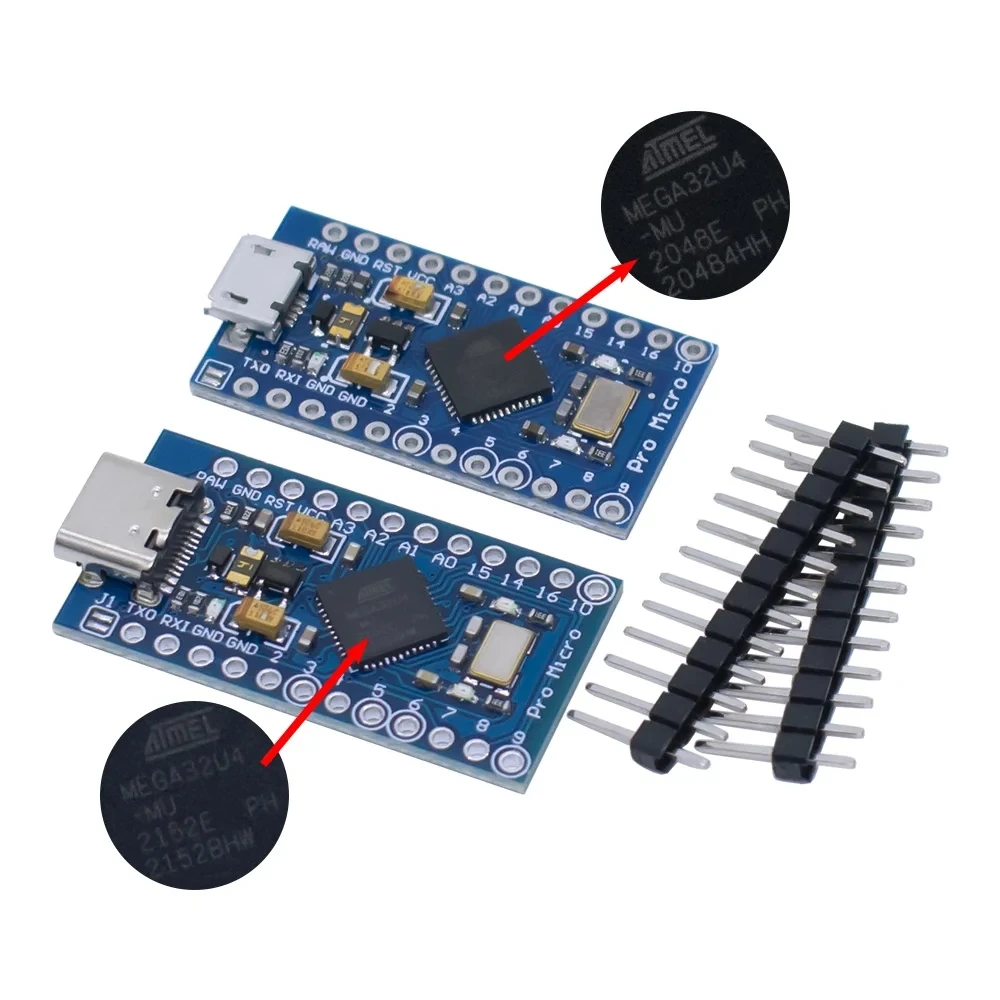

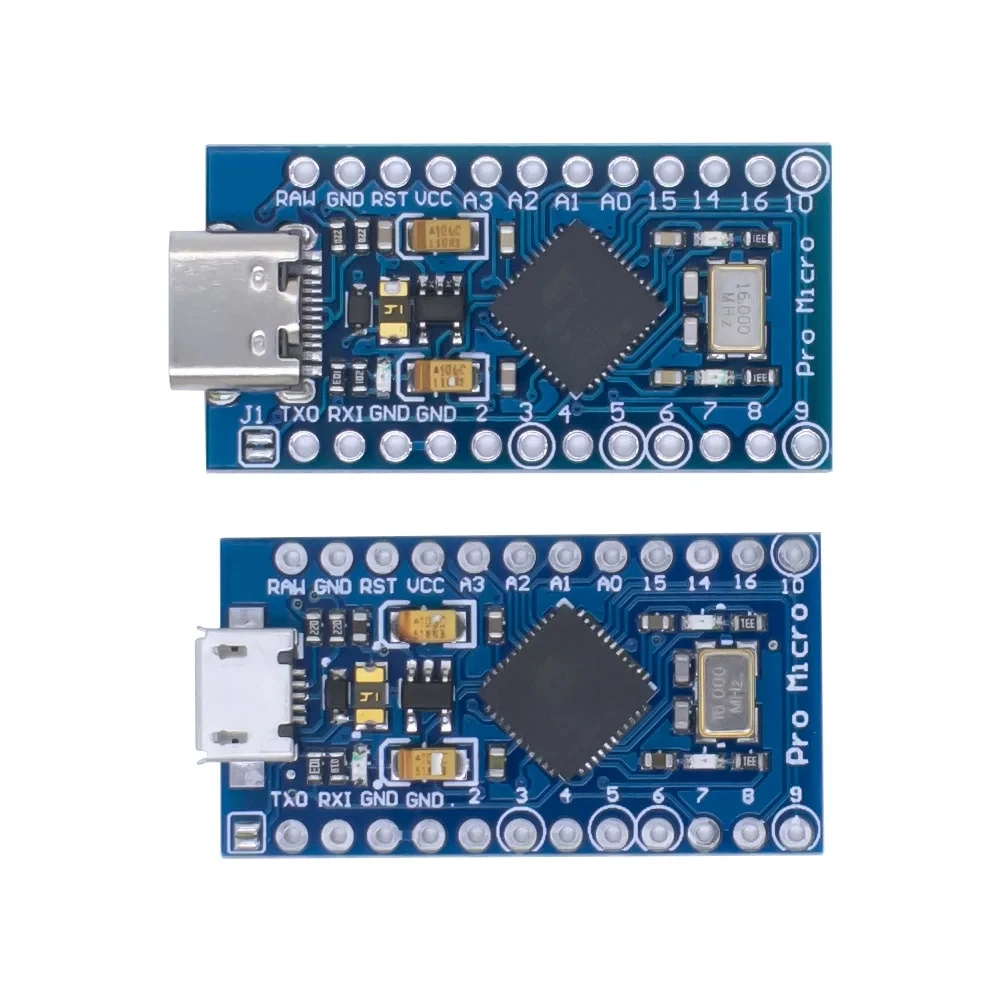

Pro Micro ATmega32U4 5V 16MHz Chip Ersetzen ATmega328 Für Arduino Pro Mini Mit 2 Reihe Pin Header für Leonardo UNO R3

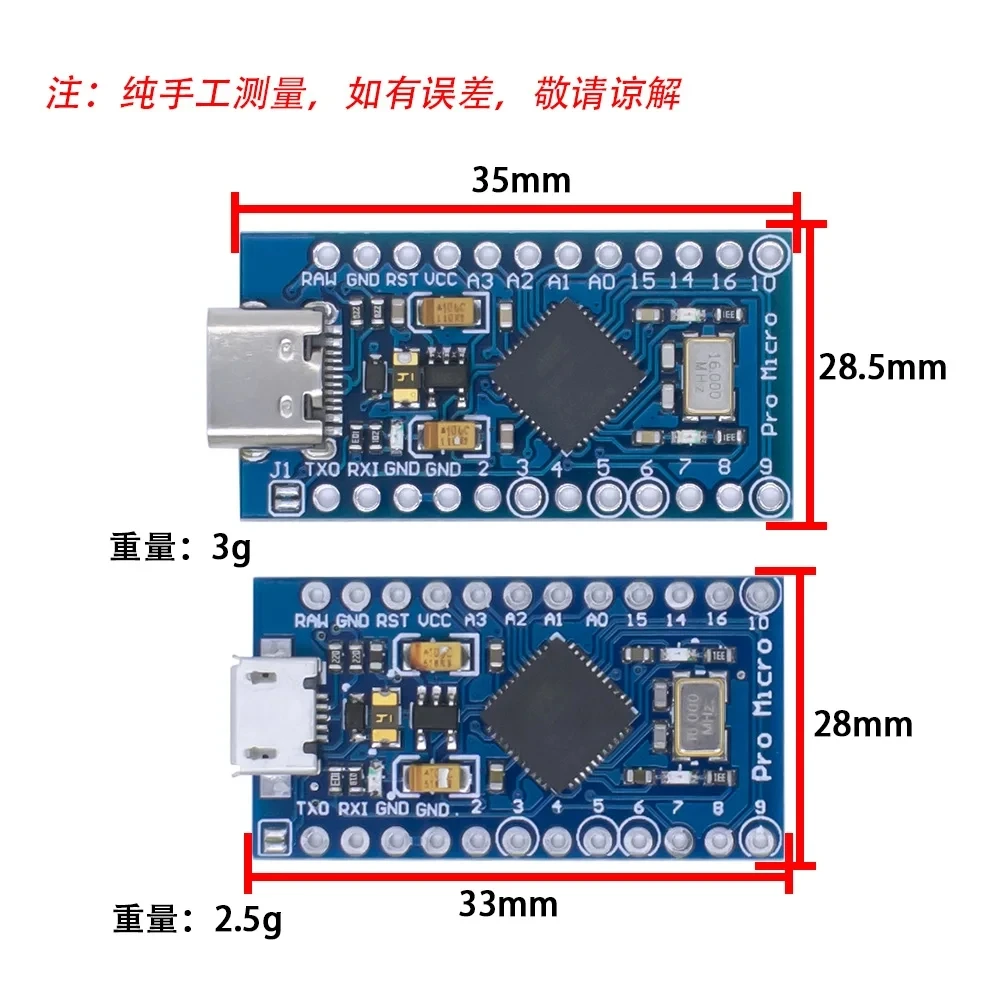

Pro Micro ATmega32U4 5V 16MHz Ersetzen Sie ATmega328 für Arduino Pro Mini Der Pro Micro ähnelt dem Pro Mini, mit Ausnahme eines ATmega32U4 an Bord.Der USB-Transceiver im Inneren der 32U4 ermöglicht es uns, integrierte USB-Konnektivität hinzuzufügen und mit der sperrigen externen USB-Schnittstelle zu tun. Dieses kleine Board erfüllt alle neat-o For Arduino-Tricks, mit denen Sie vertraut sind: 4 Kanäle von 10-Bit-ADC, 5 PWM-Pins, 12 DIOs sowie serielle Hardware-Verbindungen Rx und Tx.Dieses Board läuft mit 16 MHz und 5 V und erinnert Sie an viele Ihrer anderen Lieblingsplatinen mit Arduino-kompatiblen, aber dieser kleine Kerl kann fast überall hin mitnehmen.An Bord befindet sich ein Spannungsregler, der eine Spannung von bis zu 12 VDC akzeptieren kann.„Wenn Sie die Platine ungeregelt mit Strom versorgen, stellen Sie sicher, dass Sie sie mit dem „RAW“-Pin verbinden, nicht mit VCC.“ Diese neueste Revision korrigiert den Seidenfehler der letzten Version des Boards, sodass Pin 14 korrekt beschriftet ist.Wir haben dem Stromkreis außerdem eine PTC-Sicherung und einen Diodenschutz hinzugefügt und die RX- und TX-LED-Schaltung korrigiert. „Abmessungen: 1,3 x 0,7““ Features: ATMega 32U4 läuft bei 5V/16MHz Unterstützt unter Arduino IDE v1.0.1 Integrierter Micro-USB-Anschluss zur Programmierung 4 x 10-Bit-ADC-Pins 12 x digitale I/Os (5 sind PWM-fähig) Serielle Verbindungen für Rx- und Tx-Hardware Unser kleinstes Arduino-kompatibles Board für noch! Dokumente: Schematisch Eagle-Dateien Beginn des Tutoriums Datenblatt(ATMega 32U4) Pro Micro Add-on Firmware-Hinweis
