CHF 25.90

💬 076 792 63 50 (WhatsApp / SMS)

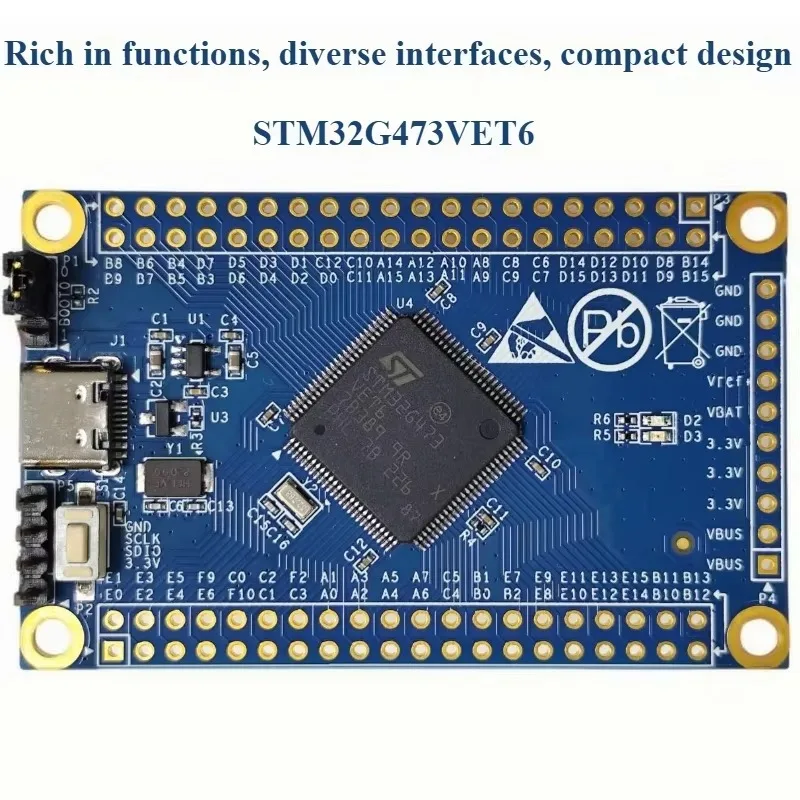

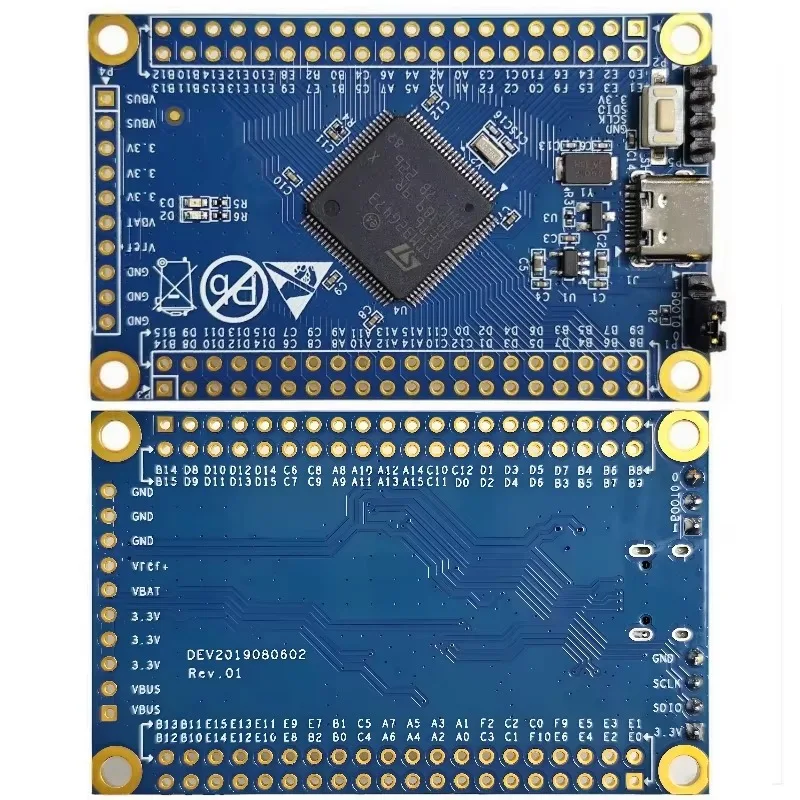

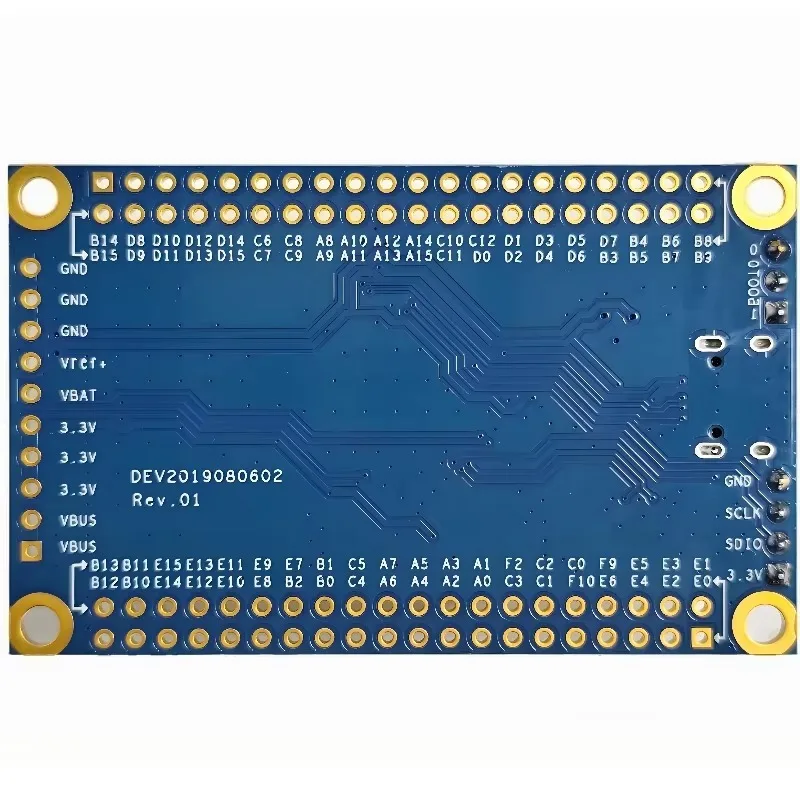

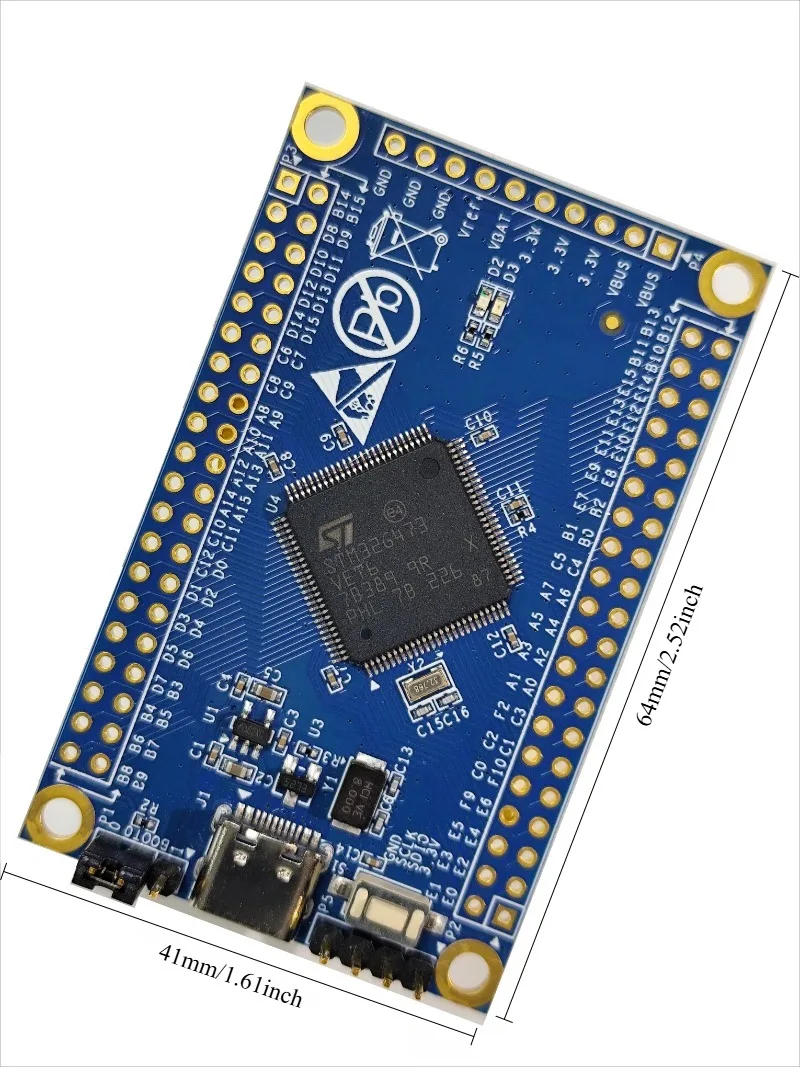

Produkteinführung Bei diesem Produkt handelt es sich um eine ARM-Cortex-M4-Kernplatine, die auf dem STM32G473VET6-Chip basiert. 1.Die Kernplatine bietet die grundlegendste Schaltung für den normalen Betrieb des STM32G473VET6-Chips, einschließlich einer externen Hochgeschwindigkeits-Kristalloszillatorschaltung (8 MHz), einer Stromverwaltungsschaltung (ME6211C33M5G), einer Debugging-Schnittstelle (SWD-Modus), einer BOOT-Auswahlschaltung usw. 2.Diese Kernplatine bietet fast alle verfügbaren Portressourcen, einschließlich aller I/0-Port-Ressourcen außer PF0, Reset-I/0-Port-Ressourcen, BOOT-Auswahl-Portressourcen usw. 3.Die Kernplatine bietet eine Leistungsüberwachungs-LED (PWR-LED) und eine Chip-Betriebsanzeigeleuchte (gesteuert durch den PC13-Pin in STM32G473VET6.Wenn ein Mangel an Pins besteht, müssen Sie den PC13-Pin verwenden, um die PC13-LED zu trennen. 4. Stromversorgungsmethode: 1.Sie können die Stromversorgung über die integrierte Typ-C-Schnittstelle auf der Kernplatine wählen; 2.Schließen Sie das Debugging-Gerät zur Stromversorgung an die SWD-Schnittstelle an (2,7 V–3,6 V): 3.Schließen Sie die externe Stromversorgung an den Anschluss an, der dem Siebdruck 5V (5V-12V) entspricht: 4.Es wird nicht empfohlen, mehrere Stromversorgungsmethoden gleichzeitig zu verwenden.Eine Kreuzstromversorgung kann leicht dazu führen, dass die Kernplatine oder der Debugger kurzschlüsse und durchbrennt. 5.Um die Größe der Kernplatine zu speichern, bietet die Kernplatine eine SWD-Programm-Download-/Debugging-Schnittstelle und unterstützt JLINK. SW-Modus häufig verwendeter Debuggers wie ST-LINK und DAPLINK zum Debuggen und Programm-Download 6.„Die Kernplatine stellt einen RTC-Uhrkristalloszillator bereit und führt die vom RTC benötigte Stromschnittstelle heraus (die Siebdruckschicht der Kernplatine „VBAT“ entsprechender Pin):“ 7.Die Kernplatine verfügt über eine Reset-Taste, mit der Benutzer beim Debuggen von Geräten problemlos zurücksetzen können Produkt real –
