DS18B20 Digitaler Temperaturkollektor 1-2 Kanal RS485 Modul -55 bis 125°C DC5/12/24V Smart Home Thermostat Erfassungsplatine

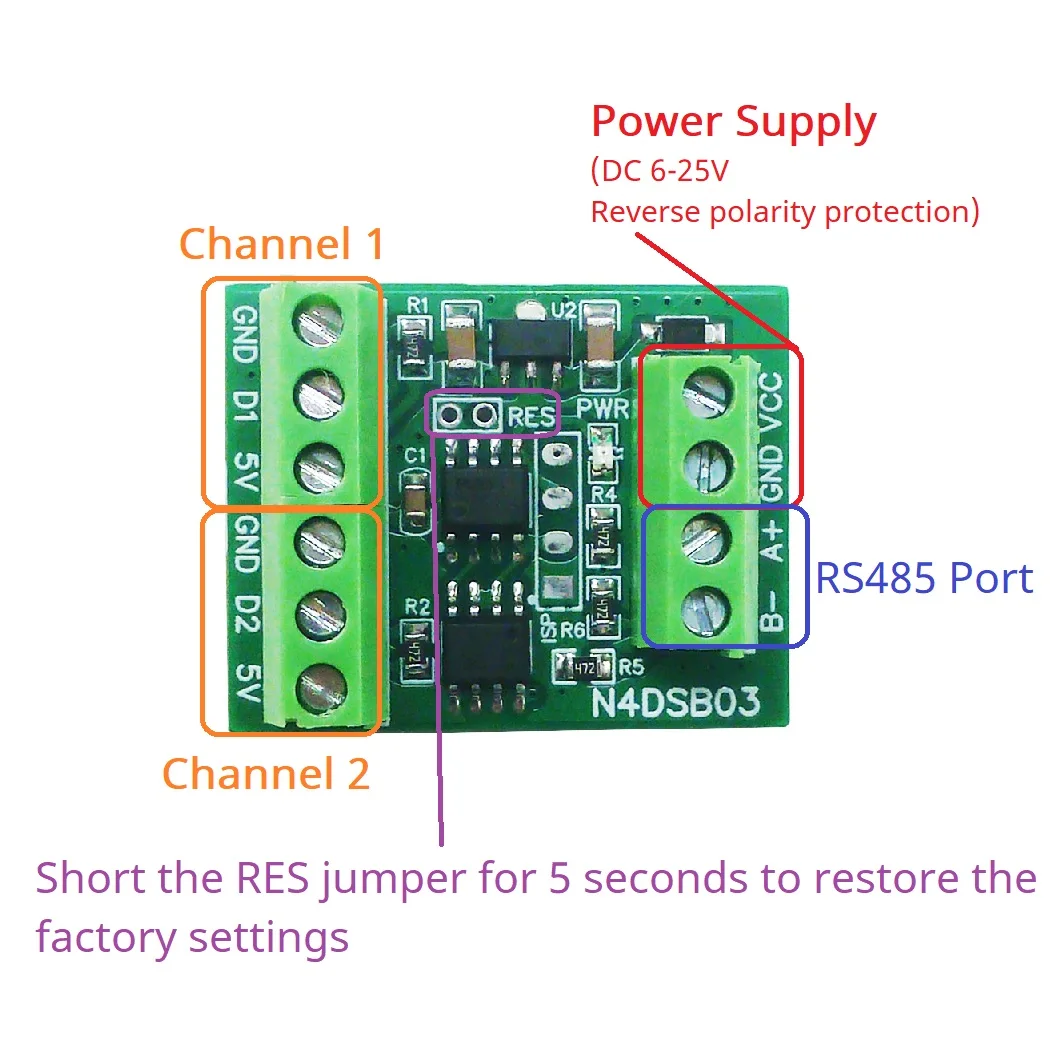

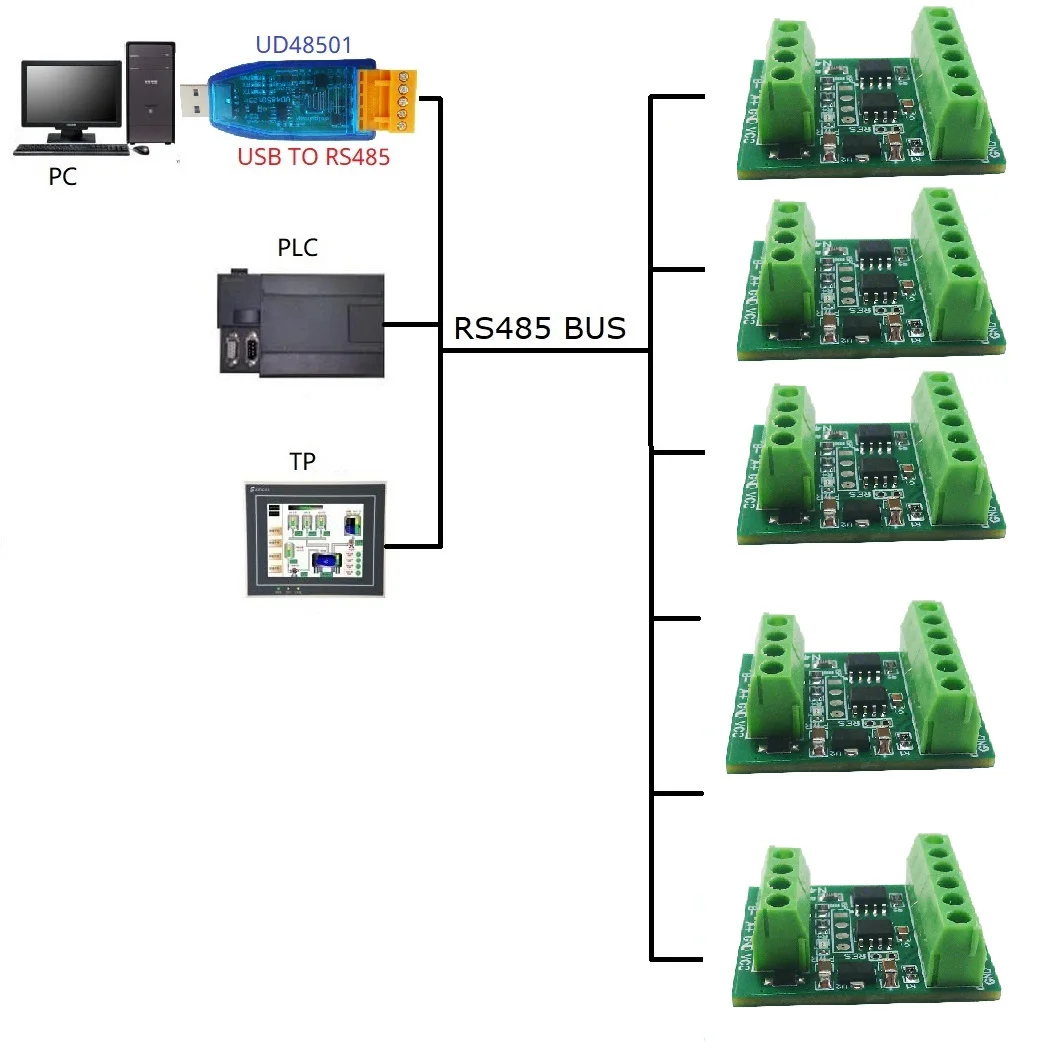

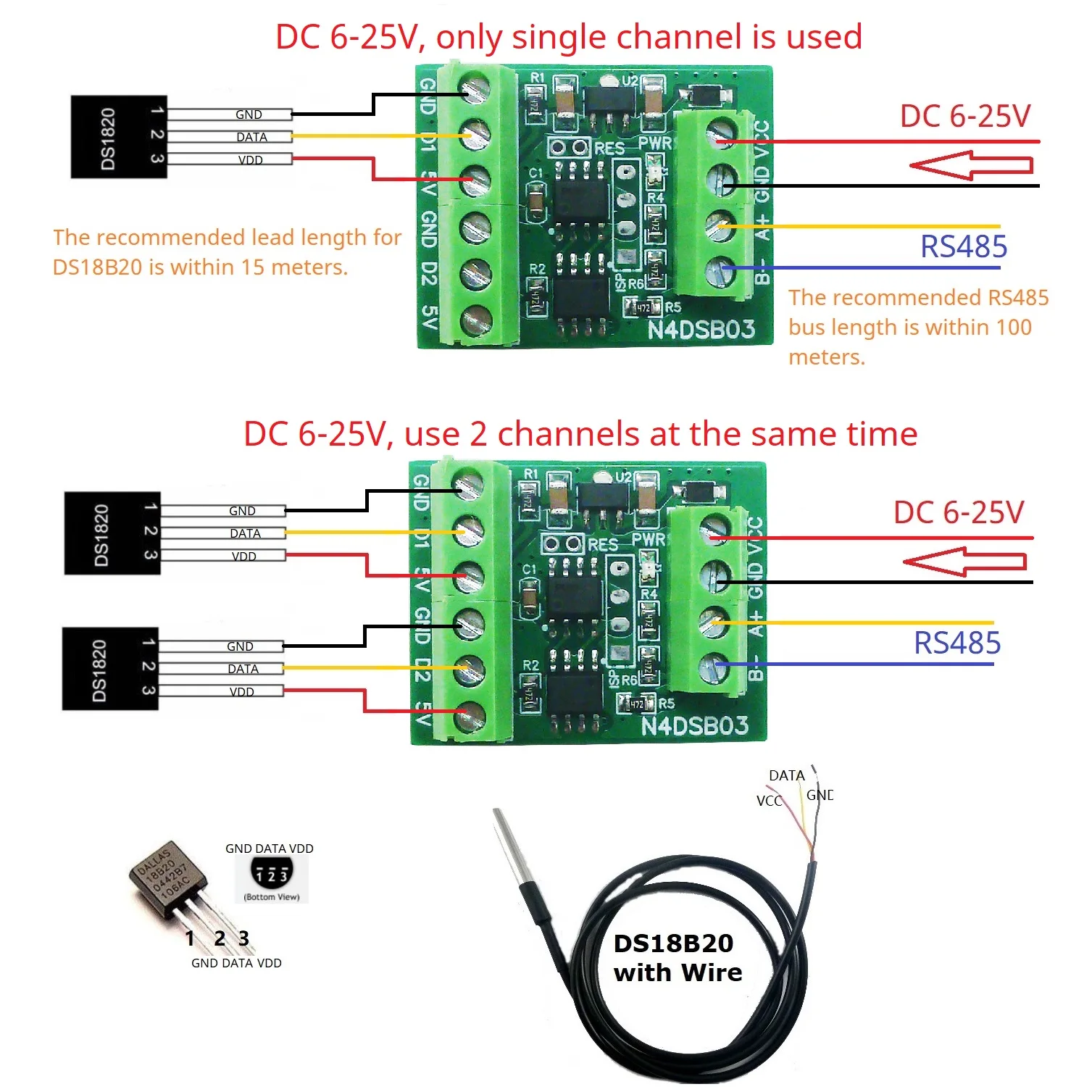

N4DSB03 ist eine Dual-Channel RS485 DS18B20 Adapterplatine, die von eletechsup entwickelt und produziert wird. Sie kann die Temperatur von 2 Kanälen gleichzeitig erfassen und in MODBUS RTU Format umwandeln. Sie kann als 2-Kanal SPS Analog-IO-Erweiterung verwendet werden. Beschreibung : Arbeitsspannung: Stromversorgung DC 6–25 V; Arbeitsstrom: 6-7 mA Anzahl der Erfassungskanäle: 2 Kanäle MODBUS RTU-Protokoll, 03, 04 Lesebefehle, 06, 16 Schreibbefehle. Baudrate der seriellen Schnittstelle: 9600 (Standard), 1200-115200, N, 8, 1 Durch Ändern der RS485-Adresse können bis zu 247 Module kaskadiert werden (bei mehr als 16 Modulen bitte einen RS485-Repeater verwenden). Angepasster Sensor: DS18B20 Temperatursensor Temperaturmessbereich: -55 °C bis +125 °C (-67 °F bis +257 °F) Größe: 32,6 x 25,8 x 3,5 mm (ohne Anschluss), 32,6 x 25,8 x 12 mm (mit Anschluss) Gewicht: 3,6 g (ohne Anschluss), 7,6 g (mit Anschluss) Die empfohlene Kabellänge für DS18B20 liegt innerhalb von 15 Metern. Die empfohlene RS485-Buslänge liegt innerhalb von 100 Metern. Wenn die Kommunikation fehlschlägt, schließen Sie bitte den RES-Jumper für 5 Sekunden kurz, um die Werkseinstellungen wiederherzustellen. Pin-Beschreibung: VCC: Positive Stromversorgung VCC: Negative Stromversorgung A+: RS485 A+-Anschluss B-: RS485 B-Anschluss GND: CH1 DS18B20 negative Stromversorgung D1: CH1 DS18B20-DATEN GND: CH1 DS18B20 positive Stromversorgung GND: CH2 DS18B20 negative Stromversorgung D2: CH2 DS18B20-DATEN GND: CH2 DS18B20 positive Stromversorgung
