8-Wege 1-Draht DS18B20 Digitaler Temperatursensor Modbus RS485 Analoges IO-Modul Papierlose Rekorderplatine

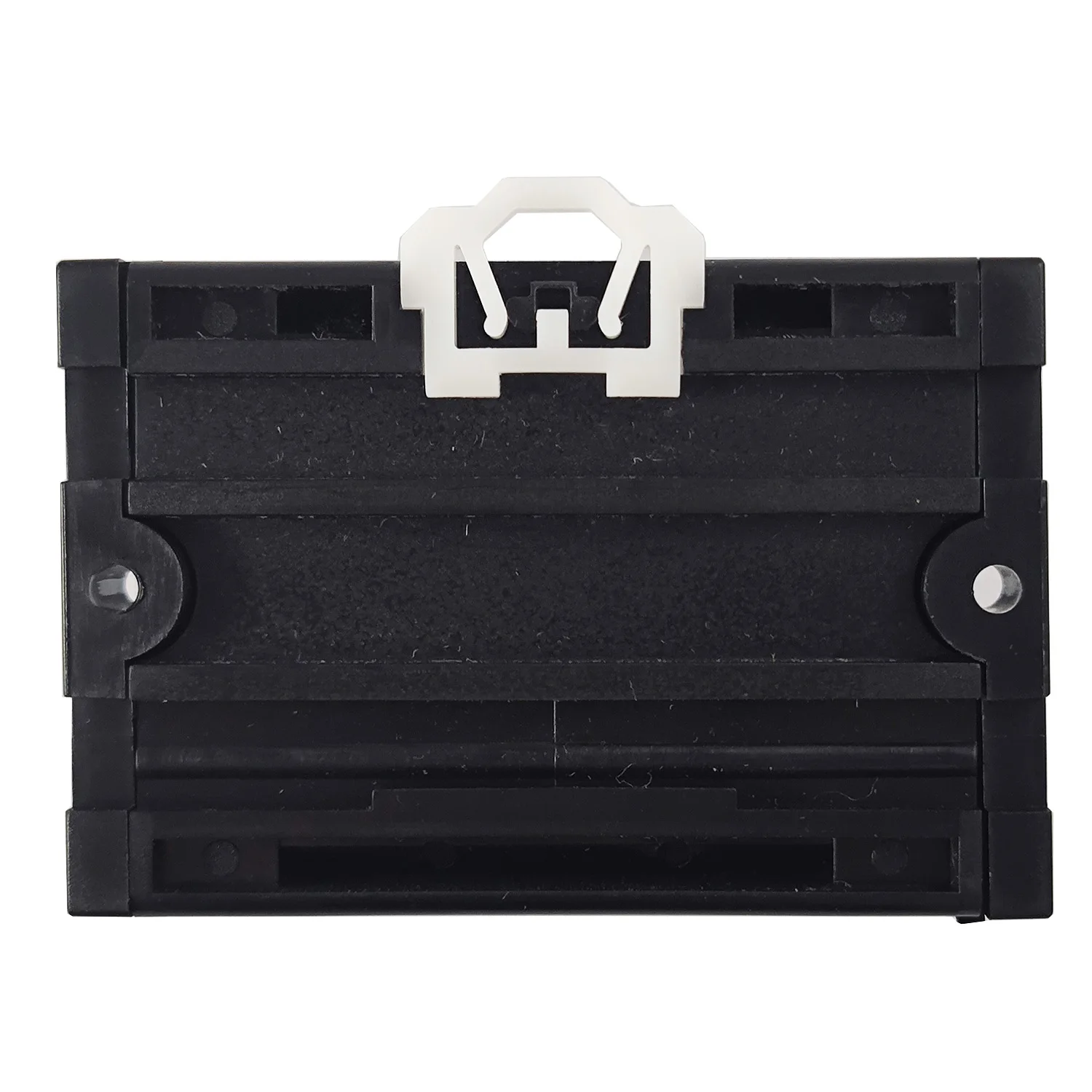

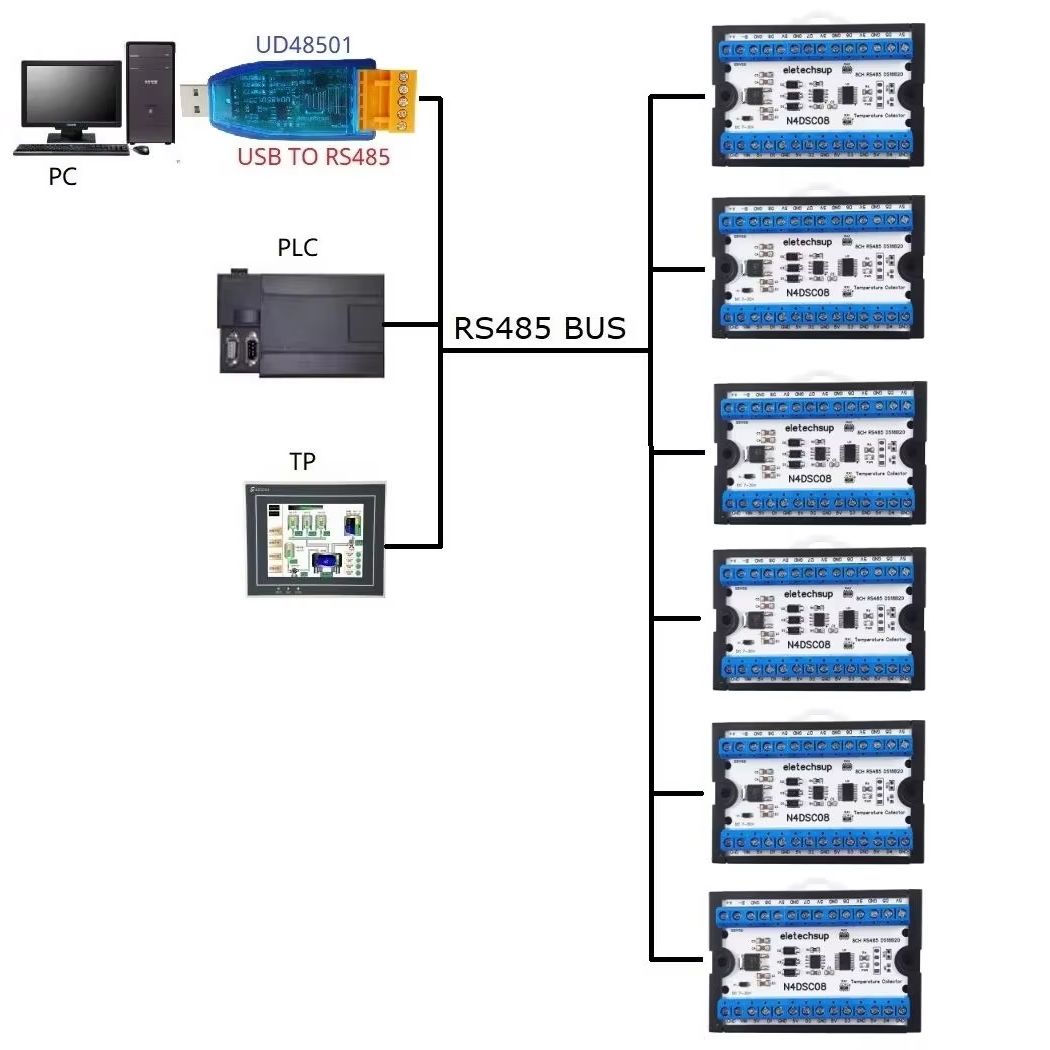

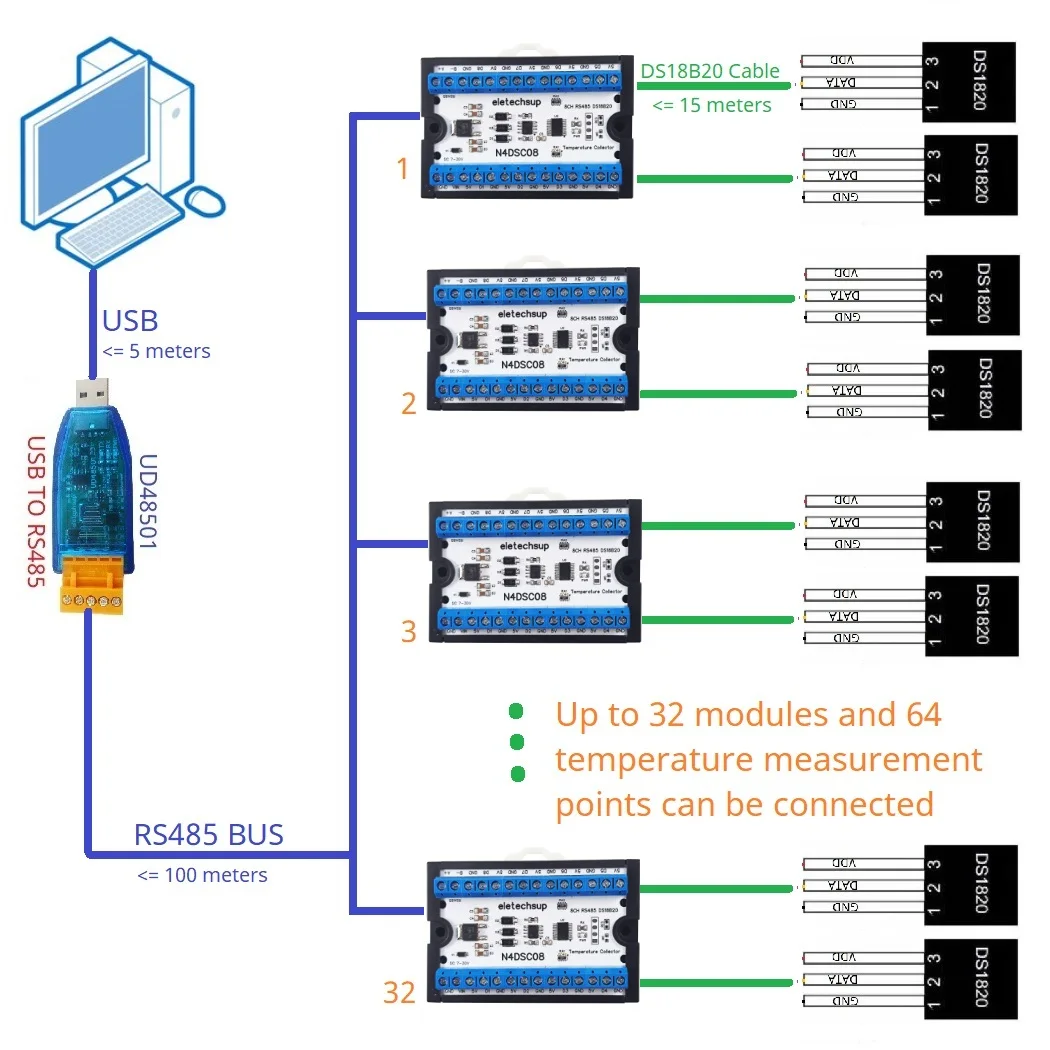

Der N4DSC08 ist eine neue Version des 8-Kanal-RS485-Temperaturmessgeräts.Es verfügt über verschiedene Verbesserungen, um eine größere Bandbreite an DS18B20-Sensoren unterschiedlicher Länge und verschiedener Hersteller zu unterstützen.Es ist ein idealer Adapter für den DS18B20. Betriebsspannung: Stromversorgung DC 7-25V; Betriebsstrom: 11-18MA Anzahl der Erfassungskanäle: 8 Kanäle MODBUS RTU-Protokoll, 03, 04 Lesebefehle, 06, 16 Schreibbefehle. Serielle Baudrate: 9600 (Standard), 1200-115200, N, 8, 1 Durch Änderung der RS485-Adresse können bis zu 247 Module in Reihe geschaltet werden (bei mehr als 16 Modulen bitte einen RS485-Repeater verwenden). Angepasster Sensor: DS18B20 Temperatursensor Temperaturmessbereich: -55°C bis +125°C(-67°F bis +257°F) Größe: 75 * 50 * 14 mm (nur Platine), 80 * 54 * 26 mm (mit DIN-Gehäuse) Gewicht: 36 g (nur Platte), 66 g (mit DIN-Gehäuse) Um eine stabilere Temperaturmessung zu gewährleisten, wird empfohlen, dass die Kabellänge der DS18B20-Sonde 15 Meter nicht überschreitet. 1 Für Sonden mit einer Länge von 5 Metern oder weniger können die Standardeinstellungen verwendet werden. 2. Wenn das Messkabel länger als 5 Meter ist, können die Daten unter normalen Umständen korrekt erfasst werden.Einige Sensoren bestimmter Hersteller sind jedoch nicht kompatibel und können keine korrekten Daten erfassen. Die folgenden Änderungen können vorgenommen werden: 1. Stellen Sie das Register 0X00F3 auf 1 ein. 2. Ersetzen Sie den Widerstand RA1/RA2 durch einen 3,9-kΩ- oder 2,7-kΩ-Widerstand. Pin-Beschreibung: VCC: Positive Stromversorgung VCC: Negative Stromversorgung A+: RS485 A+-Anschluss B- : RS485 B- Anschluss 5V: DS18B20 positive Stromversorgung GND: DS18B20 negative Stromversorgung D1: CH1 DS18B20 DATEN D2: CH1 DS18B20 DATEN D3: CH1 DS18B20 DATEN D4: CH1 DS18B20 DATEN D5: CH1 DS18B20 DATEN D6: CH1 DS18B20 DATEN D7: CH1 DS18B20 DATEN D8: CH1 DS18B20 DATEN
