CHF 6.90

💬 076 792 63 50 (WhatsApp / SMS)

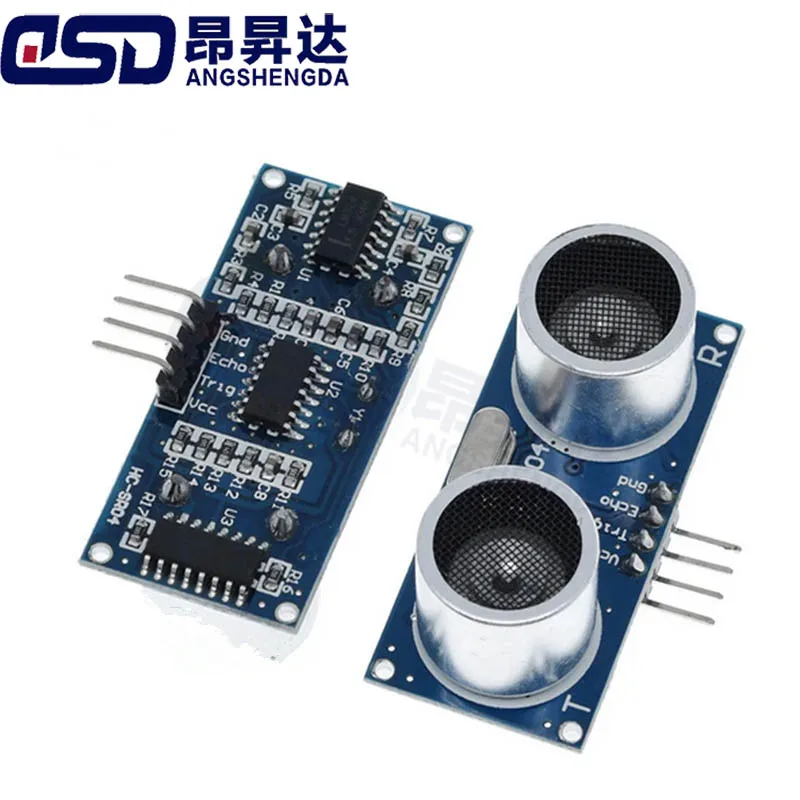

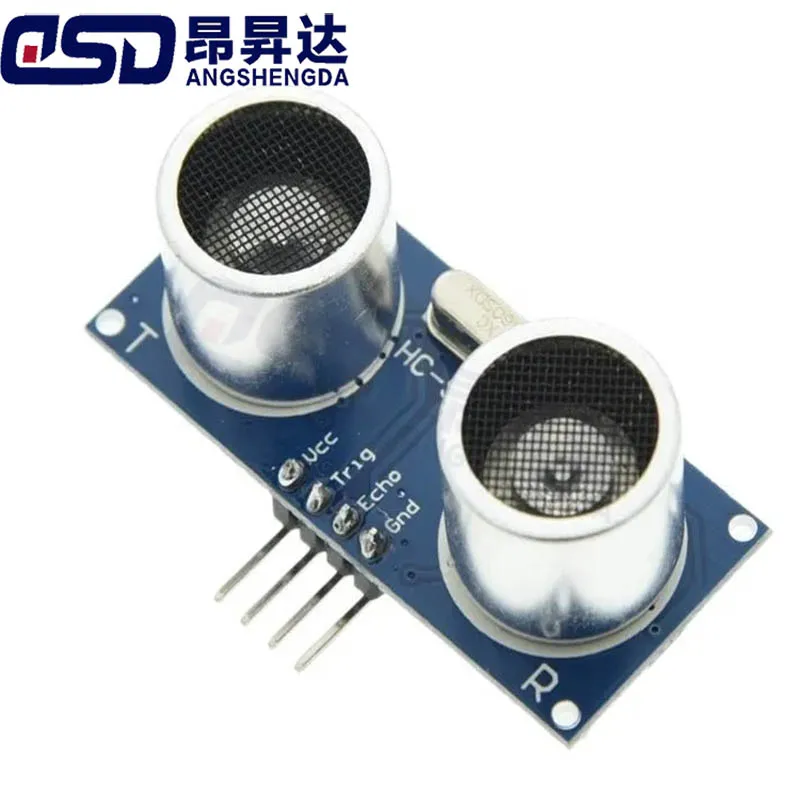

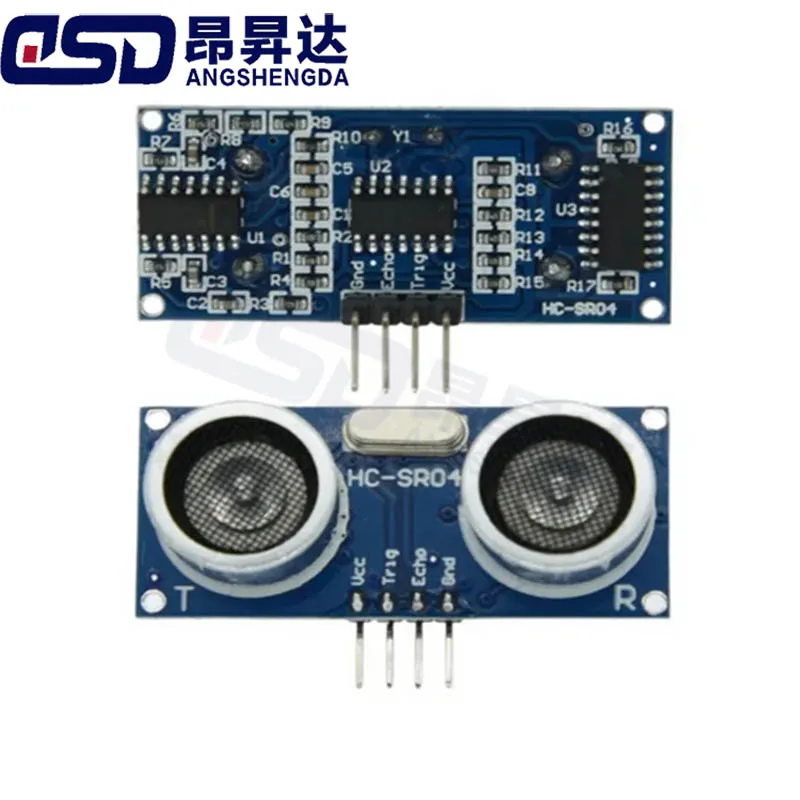

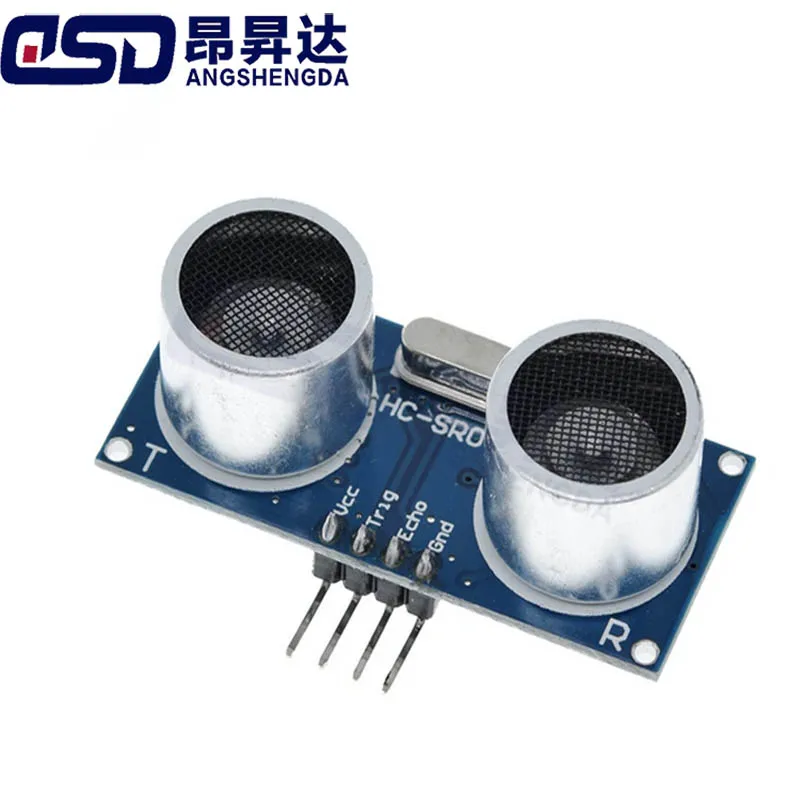

Beschreibung Artikel melden Wichtigste technische Parameter des Moduls: 1.Arbeitsspannung: 5 V (DC) 2.Statischer Strom: Weniger als 2 mA. 3. Ausgangssignal: Elektrisches Frequenzsignal, hoher Pegel 5 V, niedriger Pegel 0 V. 4. Sensorwinkel: Nicht mehr als 15 Grad. 5. Erfassungsreichweite: 2 cm–450 cm. 6.Hohe Präzision: Bis zu 0,3 cm 7. Eingabe-Trigger-Signal: 10us TTL-Impuls 8.Echosignal: TTL-PWL-Signal ausgeben Verbindungsart: 1. VCC 2. trig(T) 3.Echo(R) 4. Masse Verwendungsmethode: Versorgen Sie das Modul mit 5 V. Der Ausgang beträgt 5 V, wenn sich ein Hindernis im Bereich befindet, oder 0 V, wenn nicht. Der Ausgangspin Dieses Modul wird als Schaltausgang verwendet, wenn das Diebstahlschutzmodul verwendet wird, und ohne die Füße, wenn Entfernungsmessmodule Hinweis: Das Modul sollte vor der Stromversorgung in den Stromkreis eingefügt werden, um die Produktion zu vermeiden hoher Fehlbedienungsgrad; falls nicht, dann wieder einschalten. Funktionsprinzip des Moduls: 1. Übernehmen Sie den IO-Trigger, indem Sie eine Folge von mindestens 10 us eines High-Level-Signals liefern. 2. Das Modul sendet automatisch acht 40-kHz-Rechteckwellen und erkennt automatisch, ob sie empfangen werden das zurückkehrende Impulssignal. 3. Wenn Signale zurückkommen, durch Ausgabe eines hohen Pegels und der Zeit des hohen Pegels Die Dauer ist die Zeit von der Ultraschallübertragung bis zum Empfang.Testdistanz = (hohe Zeit * Schallgeschwindigkeit (340 m/s) / 2. Hinweis : Dieses Modul ist nicht geeignet zum Anschluss an elektrische Stromversorgung, wenn Sie diesen verbinden müssen Modul mit elektronischer Stromversorgung, dann lassen Sie den GND-Anschluss dieses Moduls anschließen Erstens, andernfalls wird die normale Funktion des Moduls beeinträchtigt
