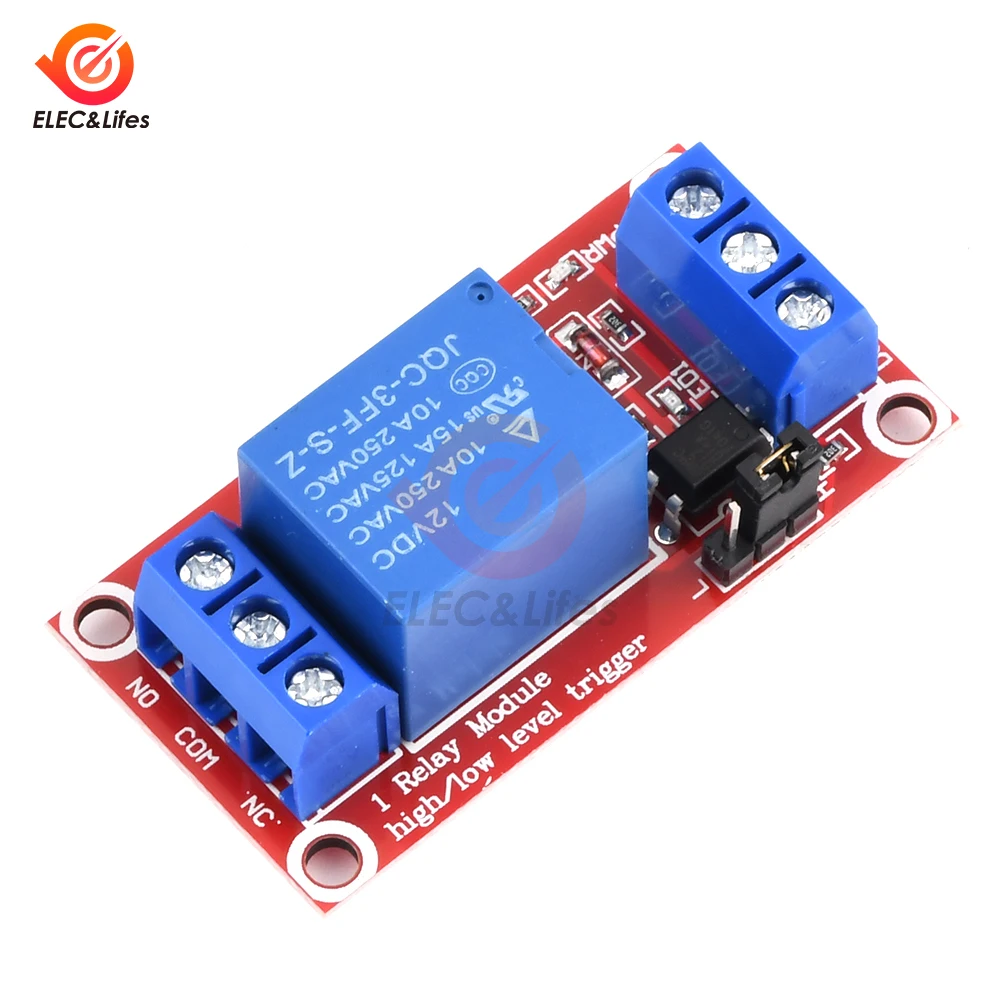

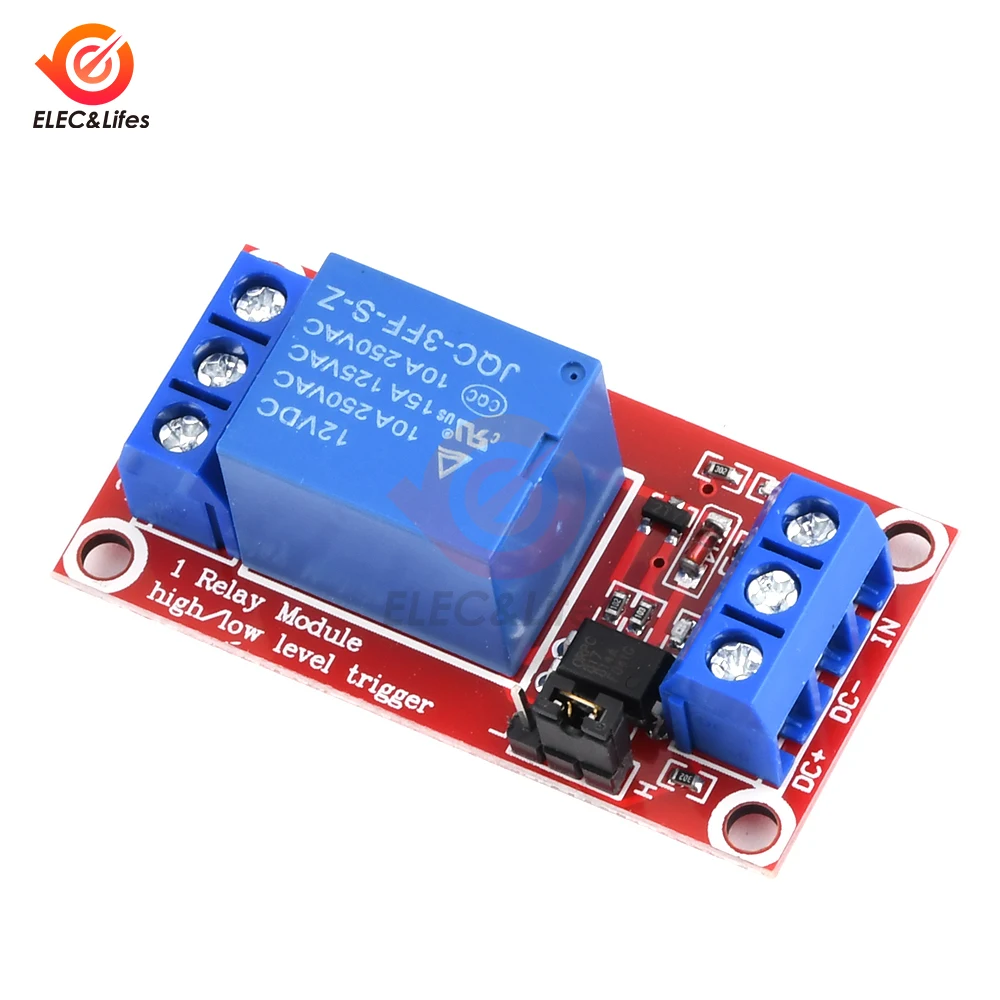

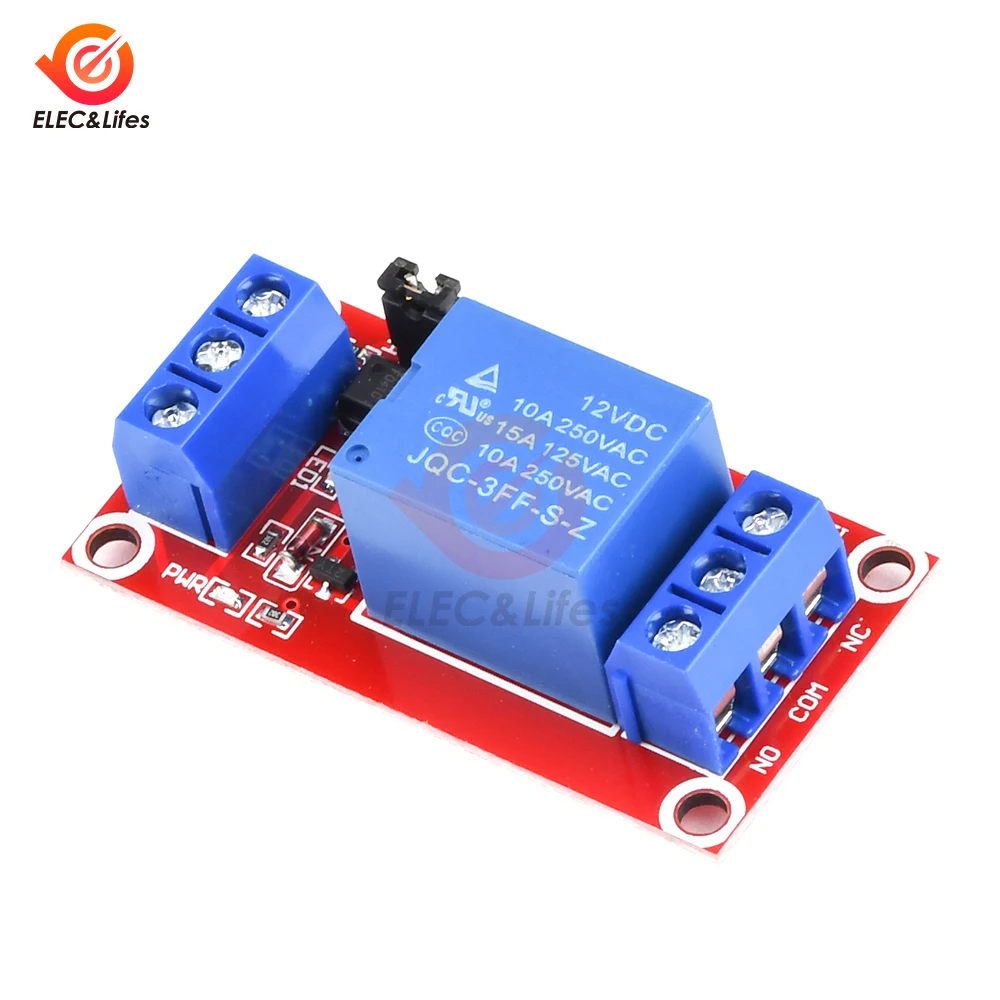

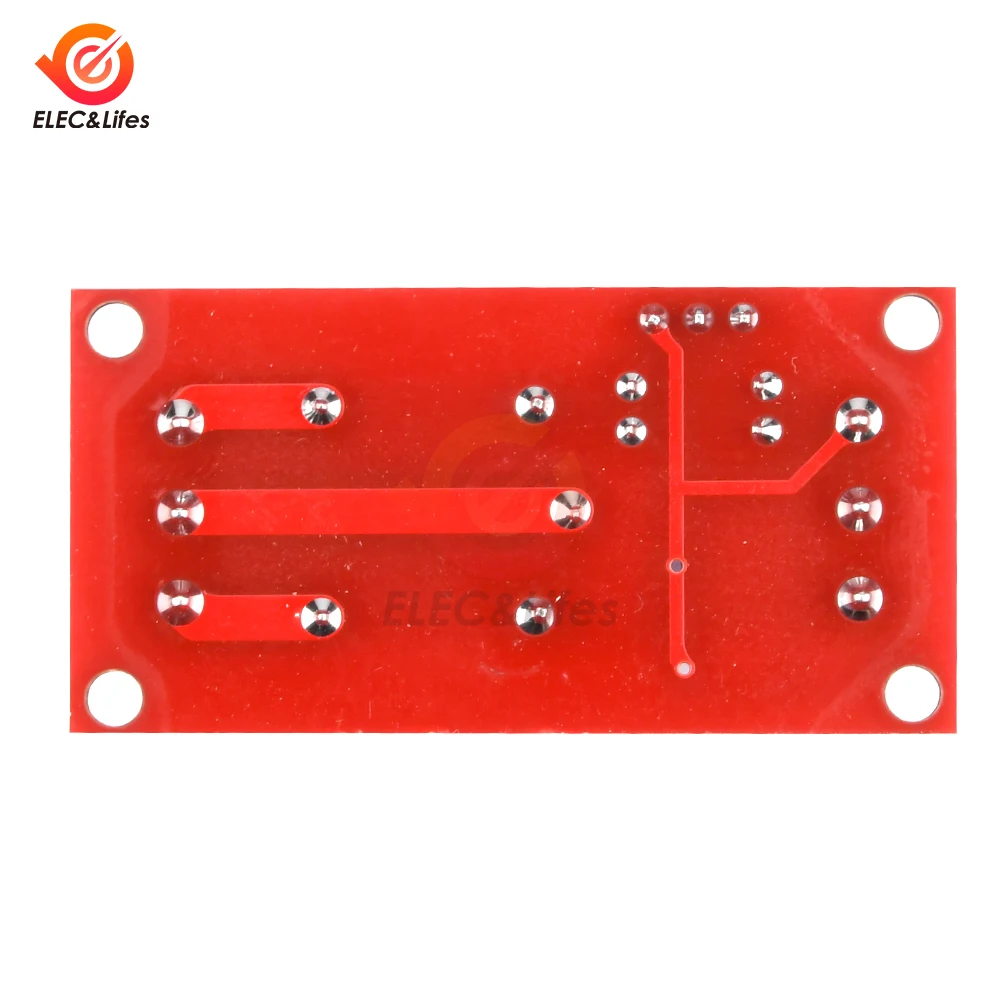

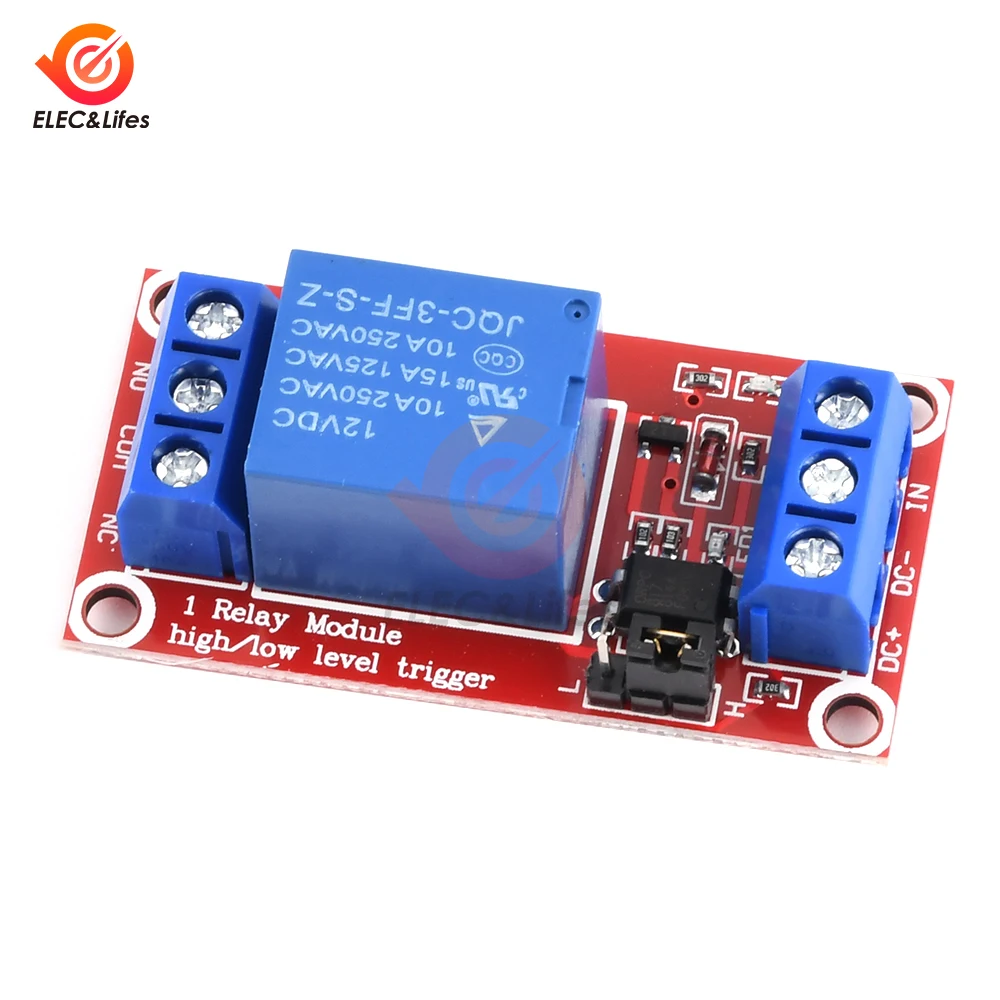

Ein 1-Kanal-Relaismodul Gleichstrom 5V 9V 12V 24V Hoch-und Niedrigpegel-Trigger relais Steuer platinen abschirmung mit Optokoppler rot
Produkt merkmale 1. Annahme der bidirektion alen Optokoppler isolierung, mit starker treibender Fähigkeit und stabiler Leistung. 2. Das Modul kann ausgelöst werden, indem hohe oder niedrige Pegel durch Überbrückung drähte eingestellt werden. 3. Es gibt 4 feste Bolzen löcher. 4. ausgestattet mit einer Leistungs anzeige (rot). 5. das Schnitts telle design ist benutzer freundlich, und alle Schnitts tellen können direkt durch Terminal blöcke verkabelt werden. Produkt parameter Trigger strom: 5ma Modul Arbeits spannung: DC 5V 9V 12V 24V Laststrom: 2a Modul größe: 50*26 Millimeter * 18,5 Millimeter (l * w * h) Es gibt vier feste Bolzen löcher mit einem Durchmesser von 3,1 Millimetern und einem Abstand von 44,5 Millimetern auf 20,5 Millimeter Moduls chnitt stelle Dc +: Anschluss an den positiven Pol der Strom versorgung (Spannung nach Relais anforderungen) Dc-: Anschluss an den negativen Pol der Strom versorgung In: das Relais kann gesteuert werden, um bei hohen oder niedrigen Niveaus zu schließen Relais ausgangs terminal: Nein: Relais normaler weise offene Schnitts telle, vor dem Schließen des Relais ausgesetzt, kurz geschlossen, um com nach dem Schließen Com: Relais gemeinsame Schnitts telle Nc: Relais normaler weise geschlossene Schnitts telle, kurz geschlossen, um com vor Relais schließen, nach dem Schließen ausgesetzt Trigger auswahl terminal mit hohem und niedrigem Pegel Wenn der Jumper auf niedrig kurz geschlossen ist, löst er einen niedrigen Pegel aus. Wenn der Jumper auf hoch kurz geschlossen ist, löst er einen hohen Pegel aus. Liefer liste Relais modul * 1
