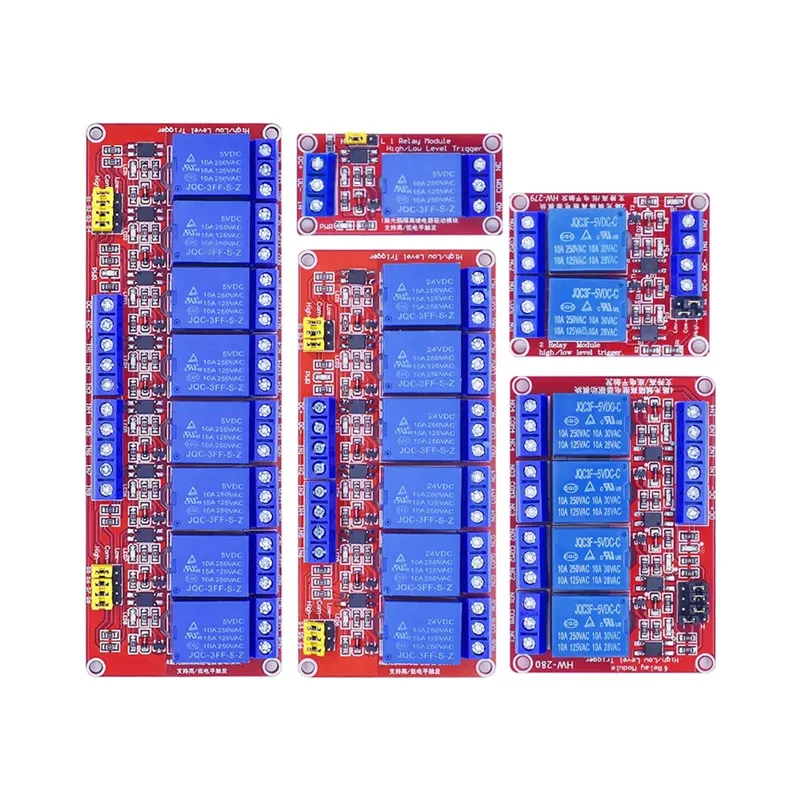

1 2 4 8 Kanal 5 V/12 V Relaismodul-Board-Abschirmung mit Optokoppler-Unterstützung, High- und Low-Level-Trigger für Arduino
Beschreibung eines Moduls: 1.Das Modul verwendet ein echtes, hochwertiges Relais und die maximale Belastung der normalerweise offenen Schnittstelle beträgt 250 V/10 A AC und 30 V/10 A DC: 2.Der patch-optische Koppler wird zur Isolierung verwendet, die eine starke Fahrfähigkeit und stabile Leistung aufweist; Auslösestrom 5mA; 3.Die Arbeitsspannung des Moduls beträgt 5V/12V/24V. 4.Das Modul kann einen High-Level- oder Low-Level-Trigger über einen Jumper einstellen; 5, fehlerverträgliches Design, auch wenn die Steuerleitung defekt ist, wirkt das Relais nicht; 6.Betriebsanzeige (grün) und Relais-Statusanzeige (rot) 7.Das Schnittstellendesign ist humanisiert und alle Schnittstellen können direkt über das Terminal angeschlossen werden, was sehr praktisch ist. Modulschnittstelle: 1.DC+: An den Pluspol der Stromversorgung angeschlossen (Spannung gemäß Relaisanforderungen) 2.DC-: An den Minuspol der Stromversorgung angeschlossen 3.IN: Einzugsrelaisausgang mit hohem oder niedrigem Pegel: 1.N0: Relais normalerweise offene Schnittstelle, Relais hängt in der Luft, bevor es angezogen wird, und wird nach dem Anziehen mit COM kurzgeschlossen 2.C0M: Gemeinsame Relaisschnittstelle 3.NC: Relais normalerweise geschlossene Schnittstelle.Das Relais wird vor dem Anziehen mit C0M kurzgeschlossen und nach dem Anziehen aufgehängt. Auslöserwähler für hohen und niedrigen Pegel: 1.Wenn der Jumper auf L0W kurzgeschlossen ist, wird er bei einem niedrigen Pegel ausgelöst: 2. Wenn ein Jumper auf einen hohen Pegel kurzgeschlossen wird, wird er bei einem hohen Pegel ausgelöst.
