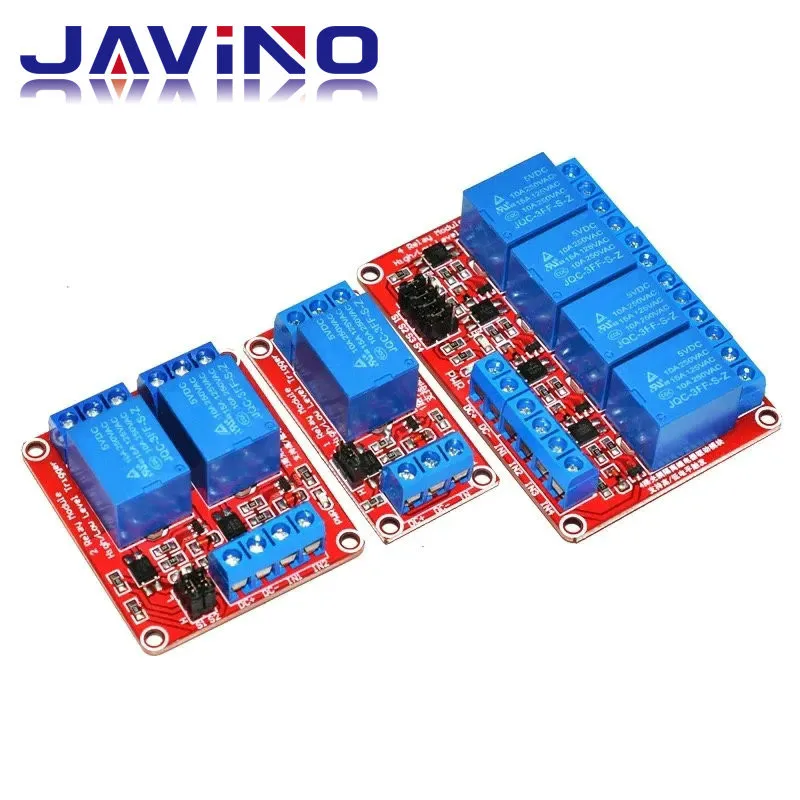

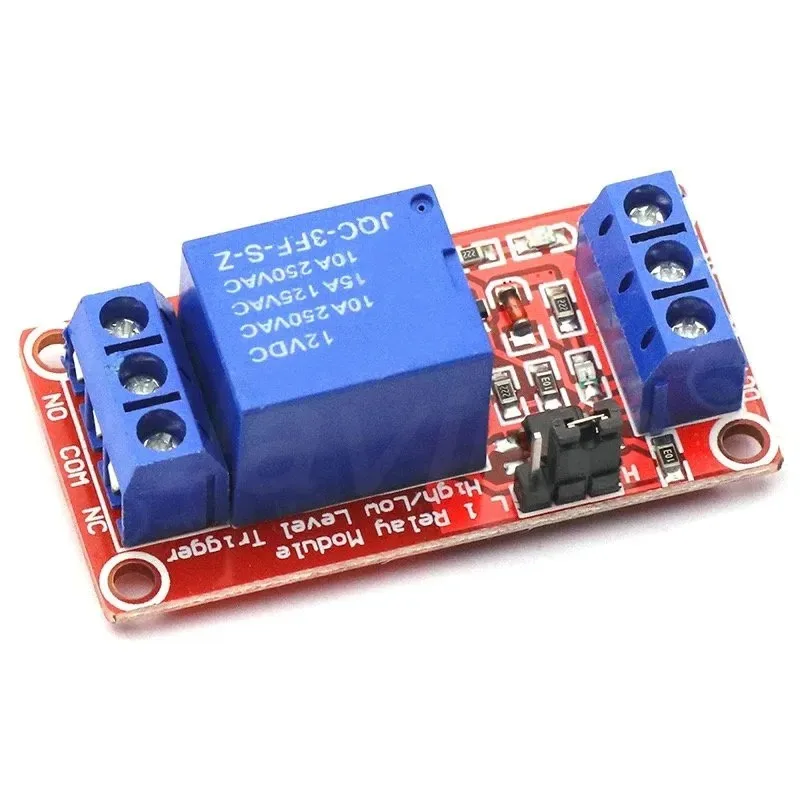

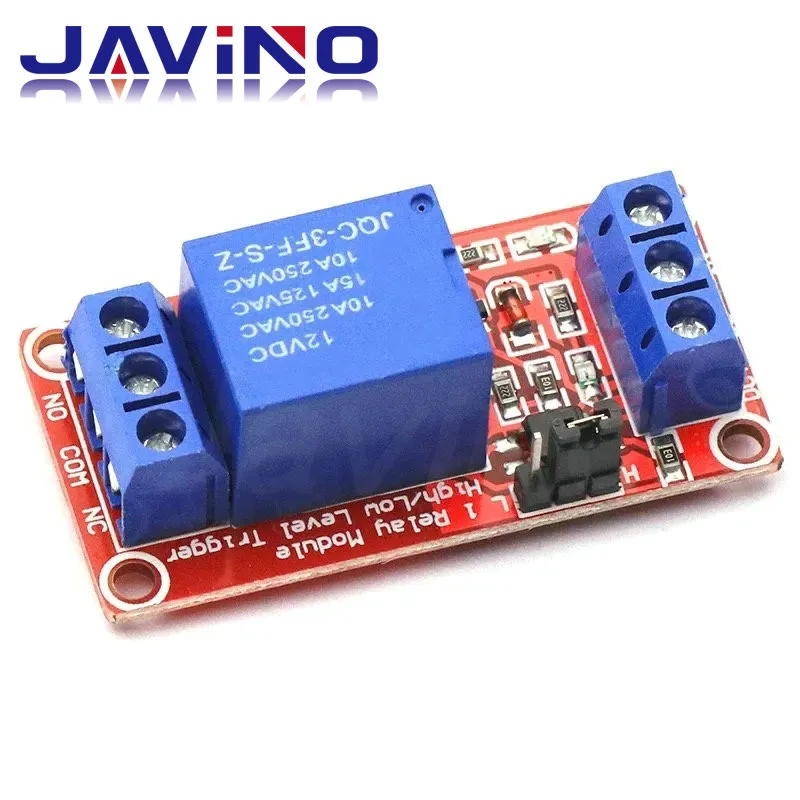

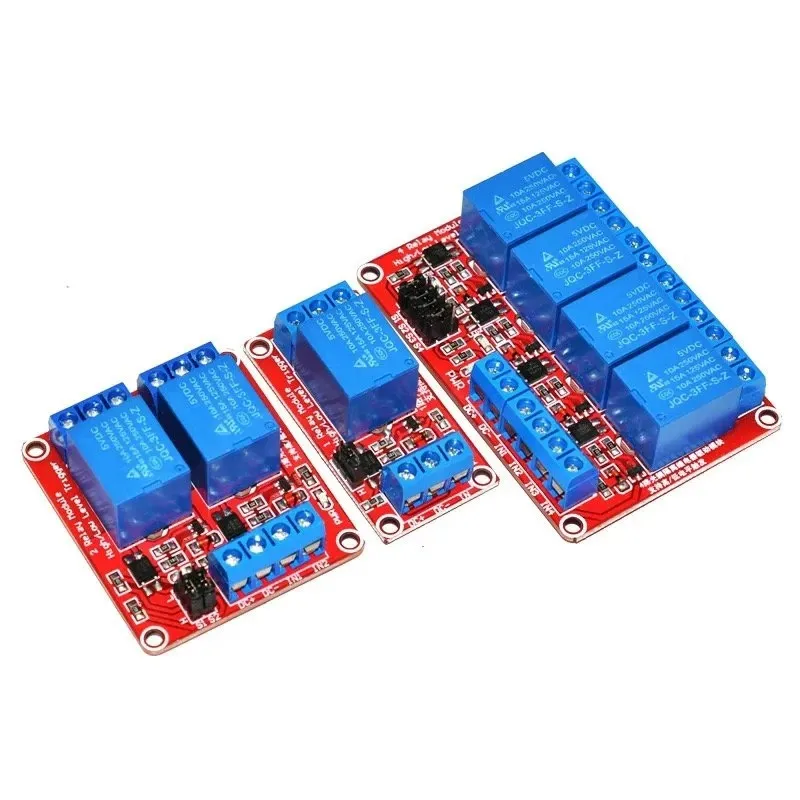

DC 5V 12V 24V 1 2 4 6 8-Kanal-Relaismodul-Platinenabschirmung mit Optokoppler/High-und Low-Level-Trigger für Arduino-Raspberry Pi
DC 5V 12V 24V 1 2 4 6 8-Kanal-Relaismodul-Platinenabschirmung mit Optokoppler/High-und Low-Level-Trigger für Arduino-Himbeer-Pi Modul beschreibung: 1. das Modul verwendet echtes Qualitäts relais, normaler weise offene Schnitts tellen maximale Last: ac 250v/10a, dc 30v/10a; 2. mit smd optokoppler isolierung, fahr fähigkeit, stabile leistung; trigger strom 5ma; 3. die Modul betriebs spannung 5v 12v 24v; 4. Das Modul kann durch einen Jumper-Einstellungs auslöser hoch oder niedrig sein; 5. fehler toleranter Entwurf, selbst wenn die Steuer leitung gebrochen ist, wird das Relais nicht funktionieren; 6. die Leistungs anzeige (grün), die Relais status anzeige (rot) 7. die Schnitts telle Design der menschlichen Natur, sind alle Schnitts tellen durch eine direkte Verbindung Terminal führt, sehr bequem 8. Modul größe: 50mm * 26mm * 18,5mm (l * w * h) Moduls chnitt stelle: 1. dc +: positive Strom versorgung (vcc) 2. dc-: negative strom versorgung (gnd) 3. in: kann Steuer relais der hohen oder niedrigen Ebene sein Relais ausgänge: Nein oder nox: Last zugangs terminal, normaler weise offen Com oder comx: load access, gemeinsame Nc oder ncx: Load Access Terminal, normaler weise geschlossen Hohe und niedrige Trigger optionen: Es ist ein Low-Level-Trigger, wenn der Jumper an den Low Pin anges ch lossen wird Es ist High-Level-Trigger, wenn Jumper zu hohen Pin verbinden
