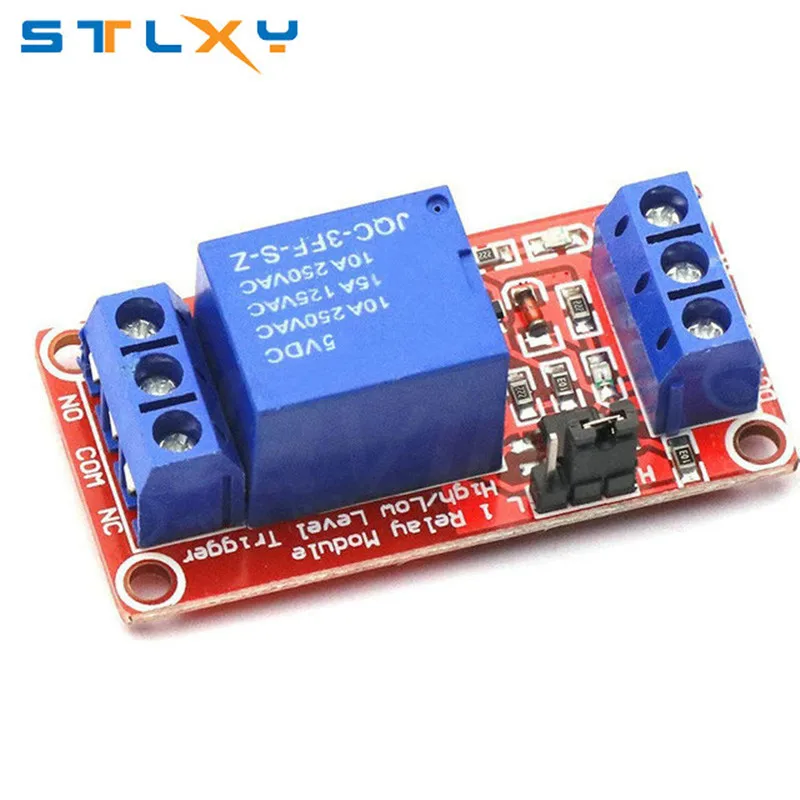

1-Kanal 5 V 12 V 24 V Relaismodul-Board-Abschirmung mit Optokoppler-Unterstützung, High- und Low-Level-Trigger für Arduino

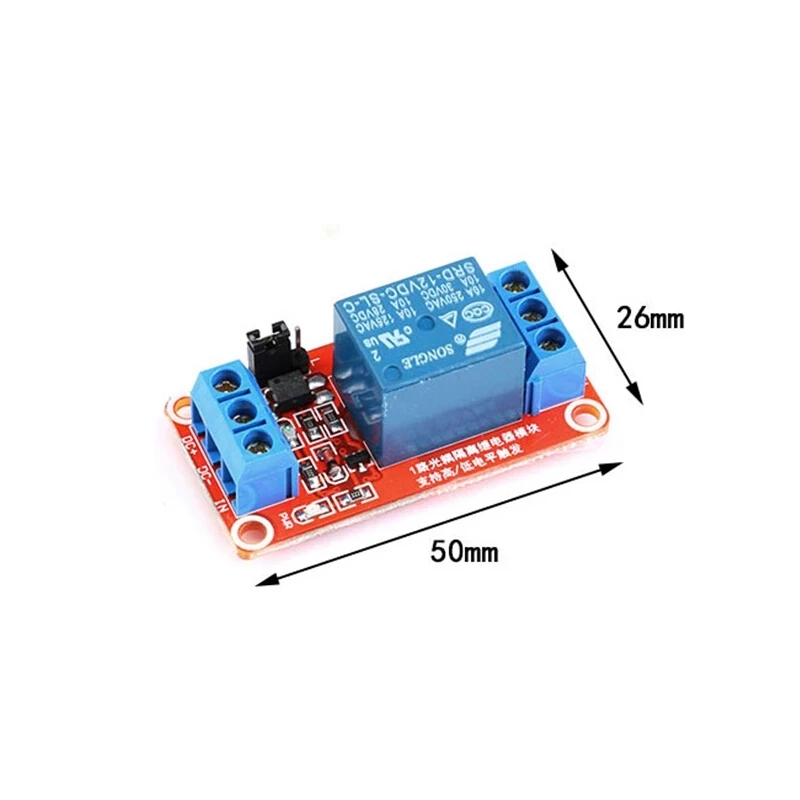

Modul Beschreibung: 1, das Modul verwendet echtes Qualitätsrelais, normalerweise offene Schnittstellen Maximale Belastung: AC 250 V / 10 A, DC 30 V / 10 A; 2, Verwendung von SMD-Optokoppler-Isolation, Fahrfähigkeit, stabile Leistung; Auslösestrom 5mA; 3, die Modulspannung 5V 4, das Modul kann so eingestellt werden, dass es mit Jumper hoch oder niedrig auslöst; 5, fehlerverträgliches Design, auch wenn die Steuerleitung defekt ist, funktioniert das Relais nicht; 6, die Betriebsanzeige (grün), Relaisstatusanzeige (rot) 7, benutzerfreundliches Schnittstellendesign, alle Schnittstellen sind über die direkte Verbindungskabel des Verdrahtungsklemmens verfügbar, sehr praktisch 8, Modulgröße: 50 mm x 26 mm x 18,5 mm (L x B x H) 9, mit vier Befestigungsschraubenlöchern, Loch 3,1 mm, 44,5 mm x 20,5 mm Steigung Zwei, Modulschnittstelle: 1, DC +: positive Stromversorgung ( 2, DC-: negativ 3, IN: kann ein Steuerrelais für hohen oder niedrigen Pegel sein Relaisausgänge: 1, NEIN: normalerweise offene Relaisschnittstellen, Relais vor dem Aufhängen, zurückziehen mit COM 2, COM: Gemeinsame Relaisschnittstelle 3, NC: normalerweise geschlossene Relaisschnittstellen, Relais vorher mit COM, freier Pfosten ziehen Hohes und tiefes Ende der Auslöserauswahl: 1. Jumper NIEDRIGER LOW-Trigger kurzgeschlossen; 2. Wenn der Abzug hoch ist, ist er mit einem hohen, kurzen Jumper ausgestattet.
