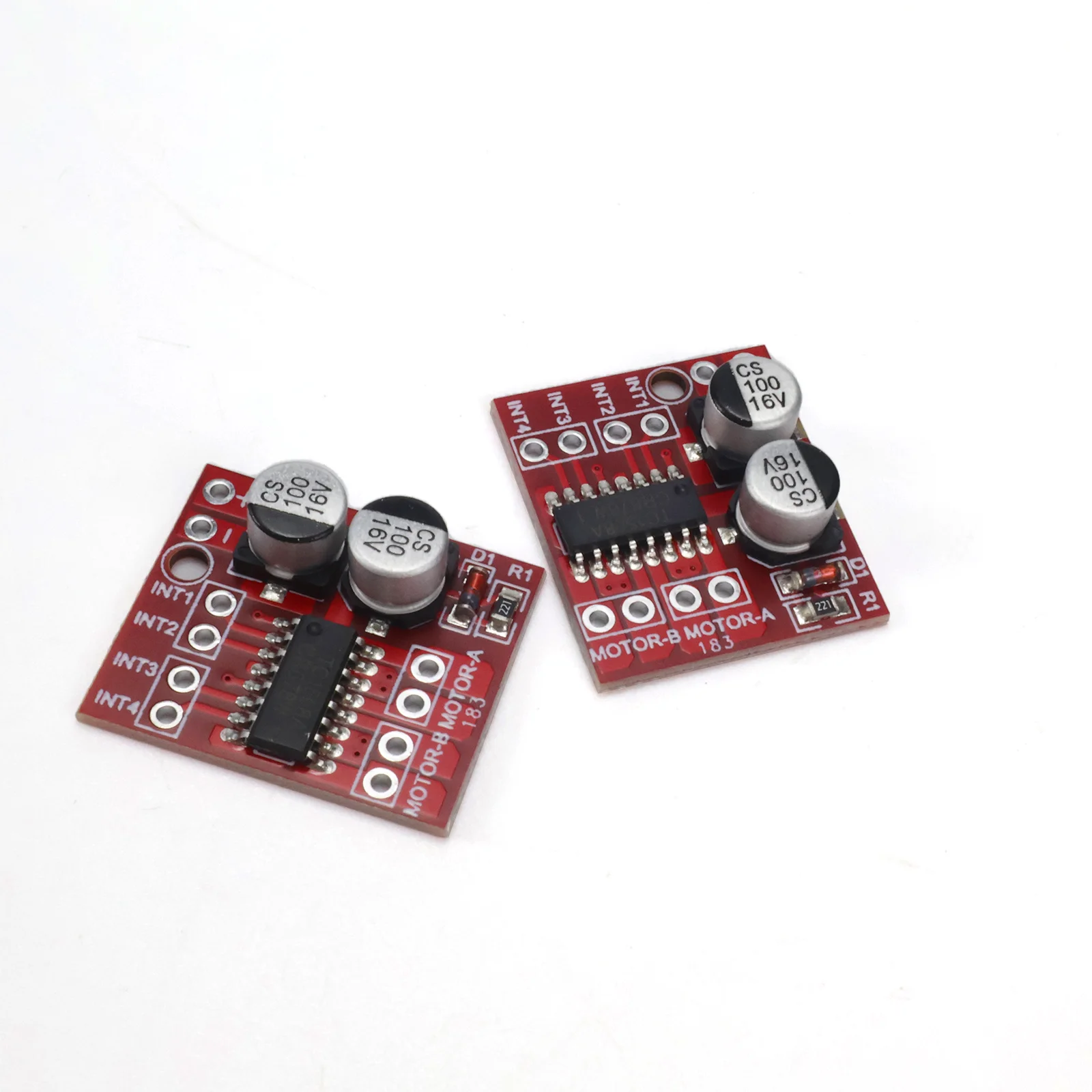

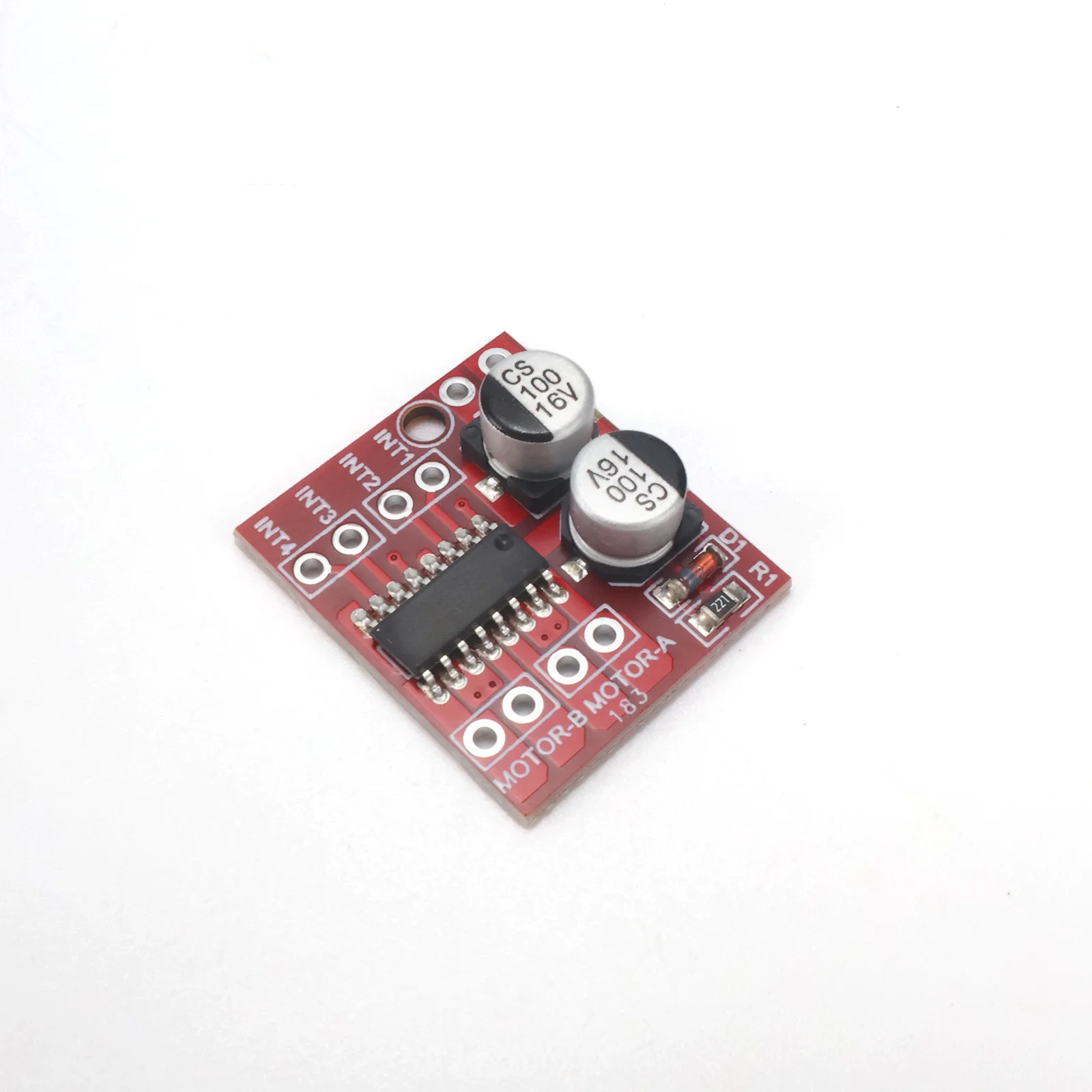

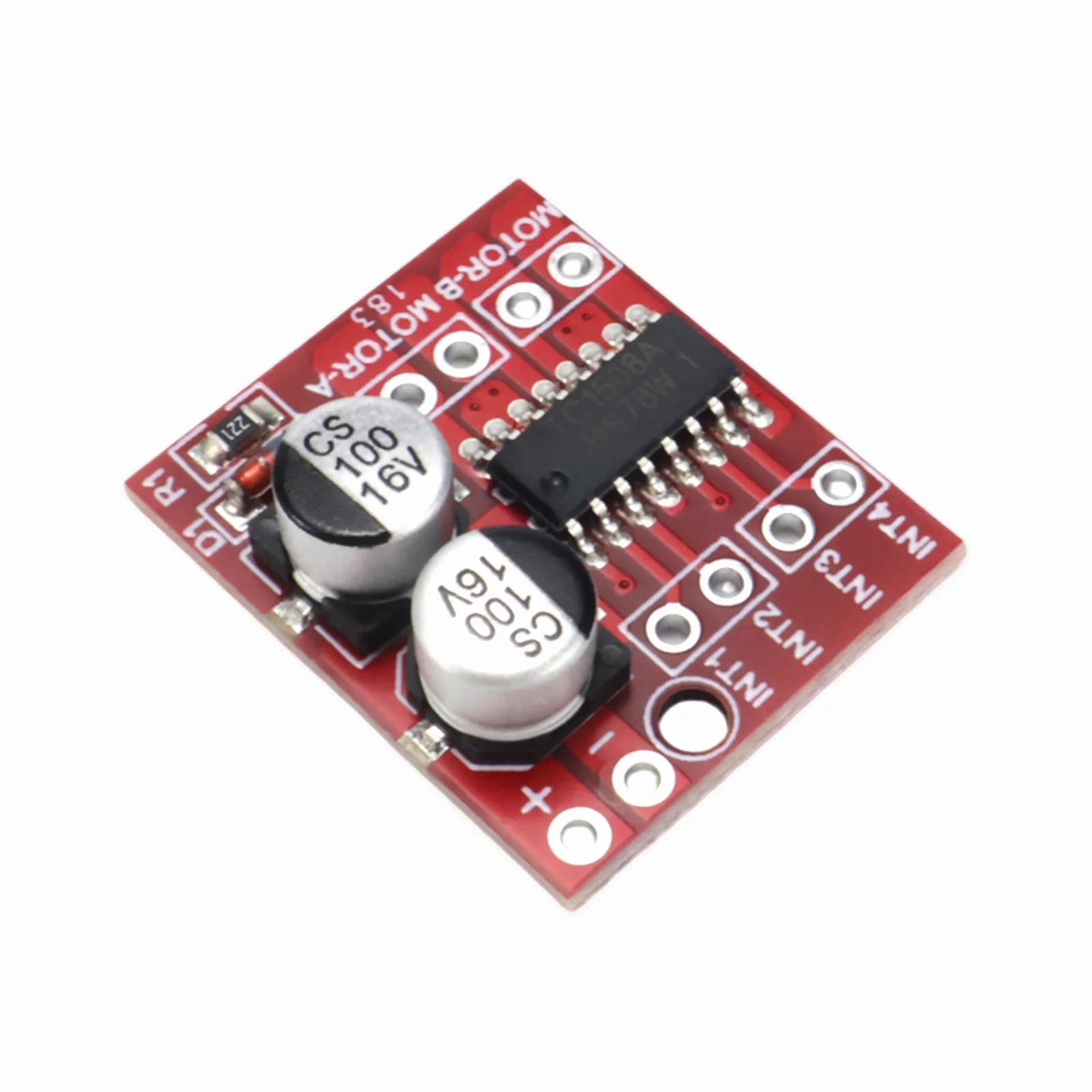

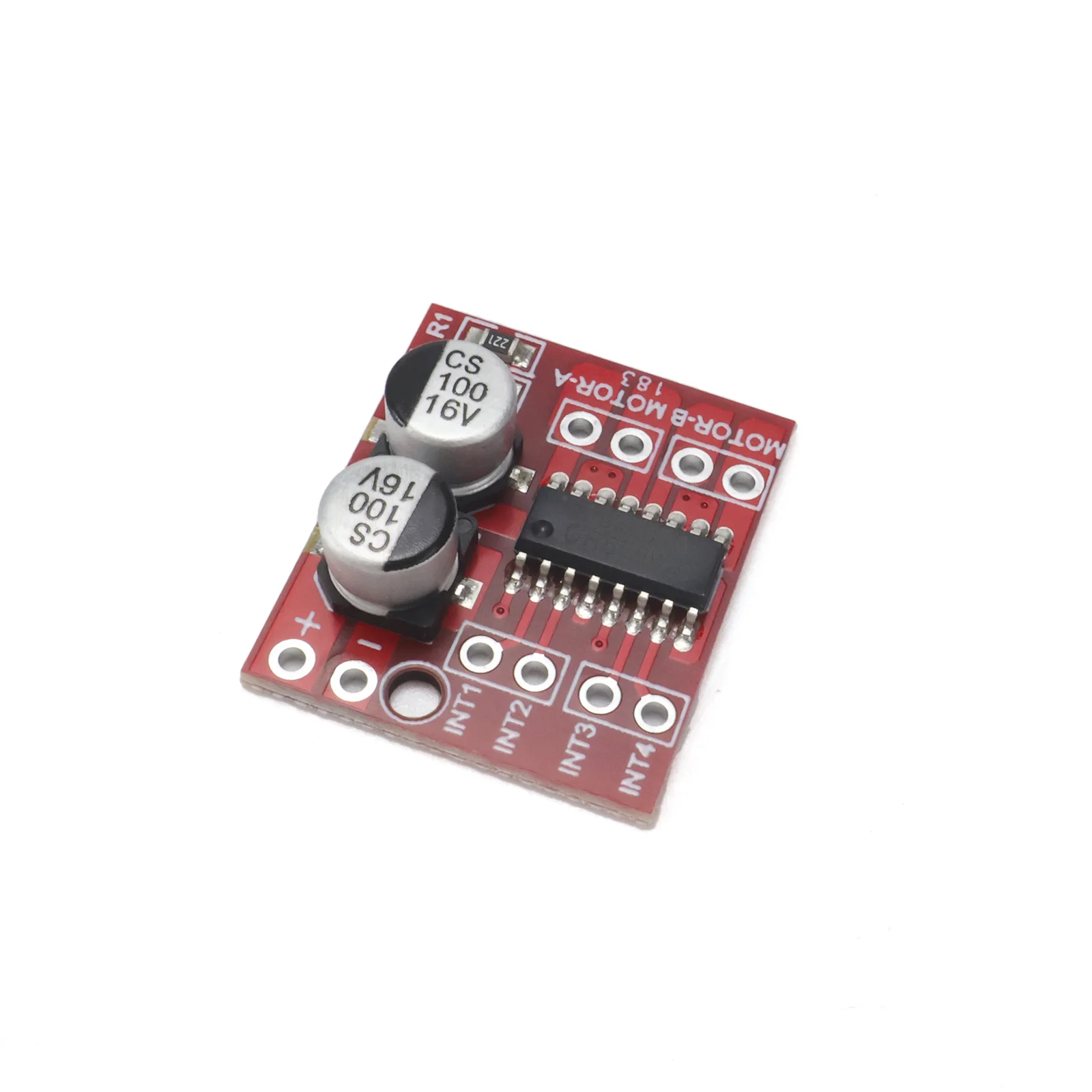

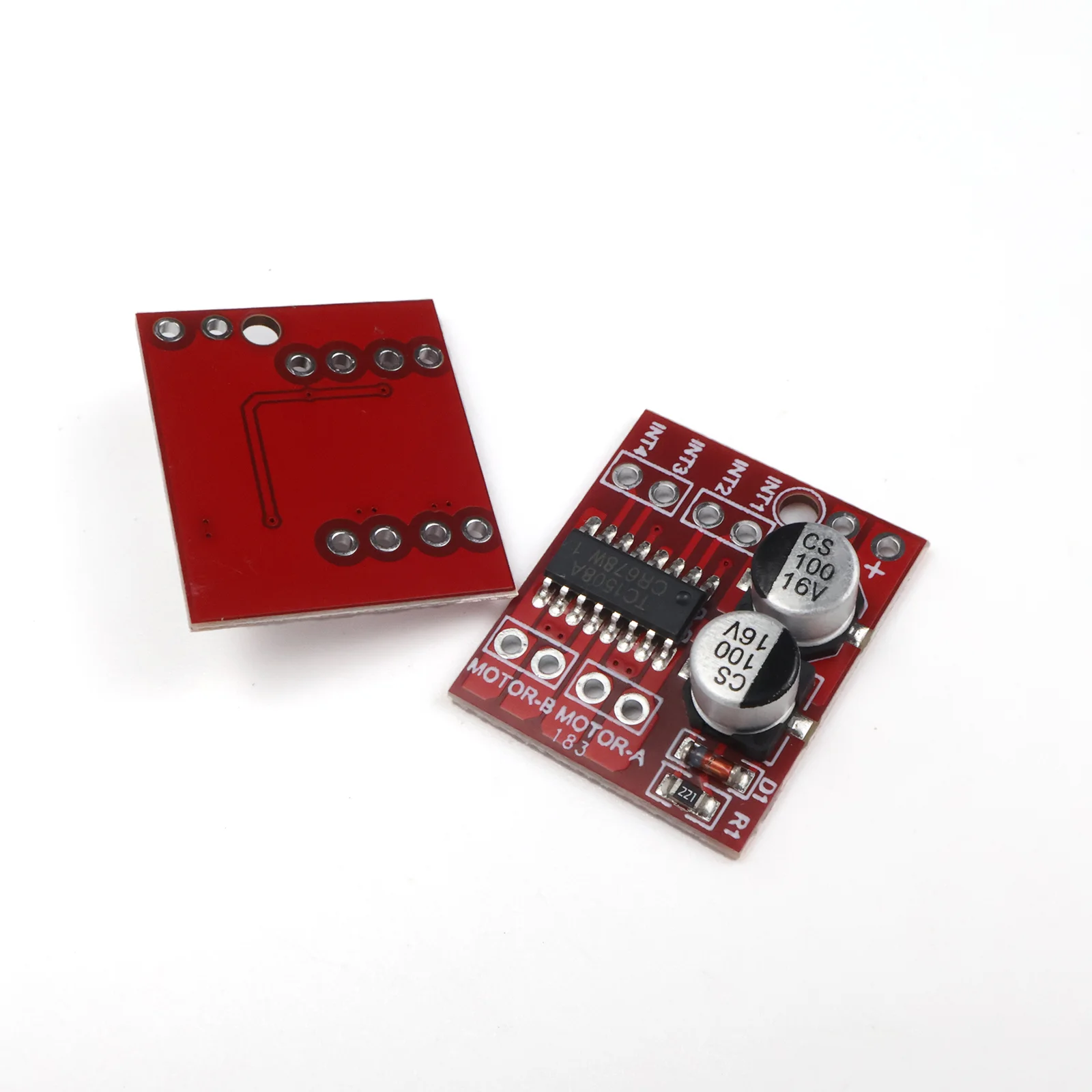

Mini L298N MX1508 Motortreiber-Modul 2V-10V 1,5A Zweikanal-PWM-Geschwindigkeitsregler Dual H-Brücke für Arduino Smart Car
Mini L298N MX1508 Motor-Treibermodul 2V-10V 1,5A Dual-Kanal PWM-Geschwindigkeitsregler Dual H-Bridge für Arduino Smart Car Hauptmerkmale und Vorteile ? Dual-H-Brücke: Steuert 2 Gleichstrommotoren oder 1 Schrittmotor. ? 1,5A pro Kanal: 2,5A Spitzenstrom – treibt TT-Motoren, N20, 130 an. ? Weitspannungsbereich: 2V-10V – funktioniert mit 2S Li-Ion, 3xAA, USB 5V. ?️ Überhitzungsschutz: Automatische Abschaltung und Wiederherstellung – keine Schäden durch Blockaden. ?️ PWM-Geschwindigkeitsregelung: Sanfte Beschleunigung, Vorwärts-/Rückwärts-/Stopp-Bewegung. ? Ultrakompakt: 24,7×21×5mm, 2mm Montagelöcher. ? 1,8V-7V-Signal: Funktioniert mit 3,3V- und 5V-MCUs (Arduino, ESP32, STM32). ? Niedriger Standby-Modus: 10V oder >2A), wasserdicht ? Sie benötigen: 2-10V Stromversorgung, Arduino, Motoren, Jumper-Kabel ? Das Paket beinhaltet: Motortreibermodul × (gemäß SKU) ? Verkabelung (Gleichstrommotor-Modus) ? Motor A Logik: INA=HIGH, INB=LOW → vorwärts; INA=LOW, INB=HIGH → rückwärts; INA=INB → stoppt.Wenden Sie PWM auf INA oder INB zur Geschwindigkeitsregelung an. ⚠️ Wichtig: Assistent Polarität der Stromversorgung: Eine Umkehrung von VCC/GND führt zum sofortigen Verschaden des Moduls.Überprüfe noch einmal! Spannung: nur 2V-10V.Überschreitungen von 10V können den Chip beschädigen. Dauerstrom ≤1,5A pro Kanal, Spitzenstrom ≤2,5A (2,5A kann der Chip durchbrennen.Halten Sie sich an die Grenzen. Gemeinsamer Anschlusspunkt: Motor-GND muss mit MCU-GND verbunden werden. Eingang ist schwebend: Eingebauter Pull-Down verhindert Fehlauslösungen. ? Häufig gestellte Fragen ❓ Motor läuft nicht oder ist schwach? 1.Überprüfen Sie die Stromversorgung (2-10V, ausreichender Strom). 2. Überprüfen Sie die Verkabelung und den gemeinsamen Erdungspunkt. 3. Überprüfen Sie die Steuersignale (1,8V-7V). 4. Wenn das Modul heiß ist, warten Sie, bis es abgekühlt ist. ❓ Modul wird heiß? 1. Überlastung (>1,5A Dauerstrom) 2. Motorblocka
