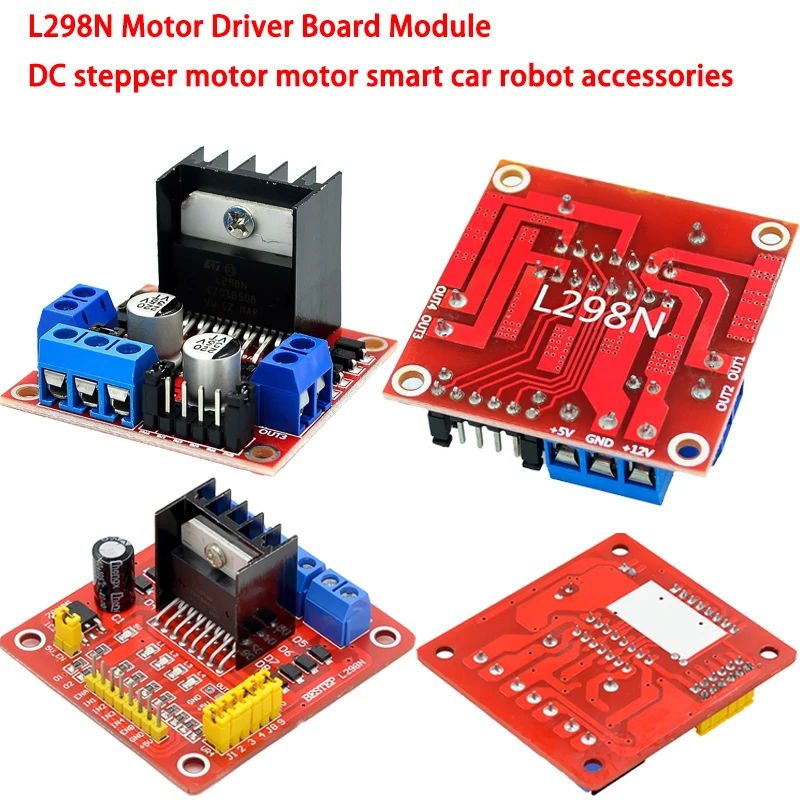

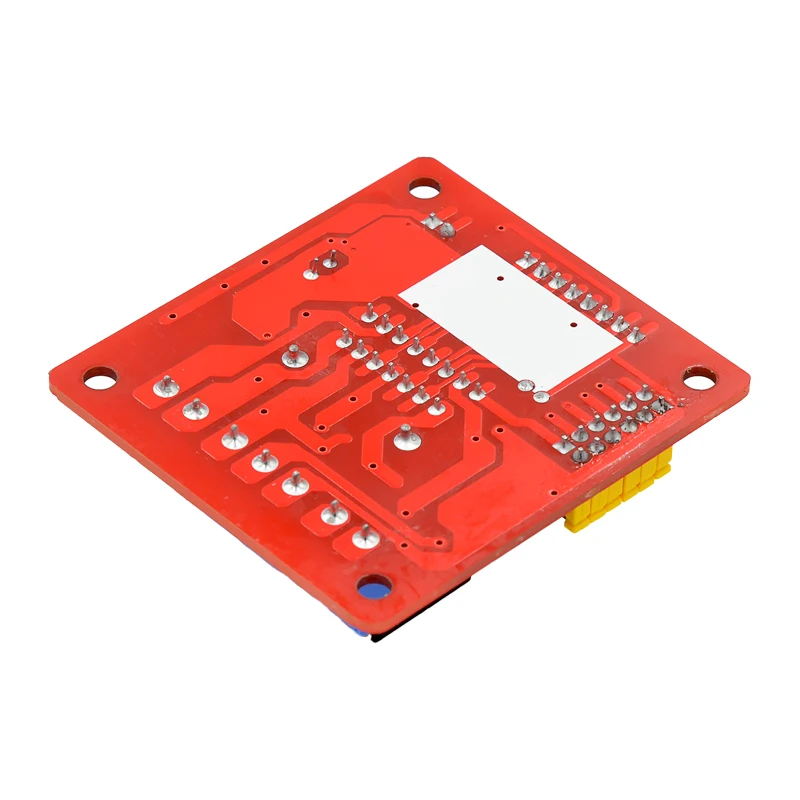

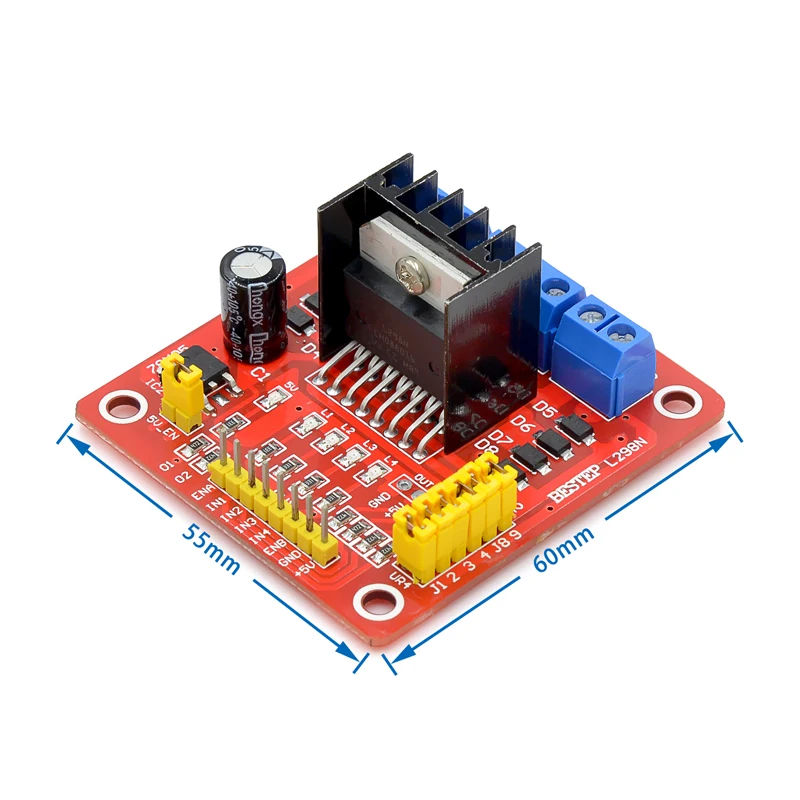

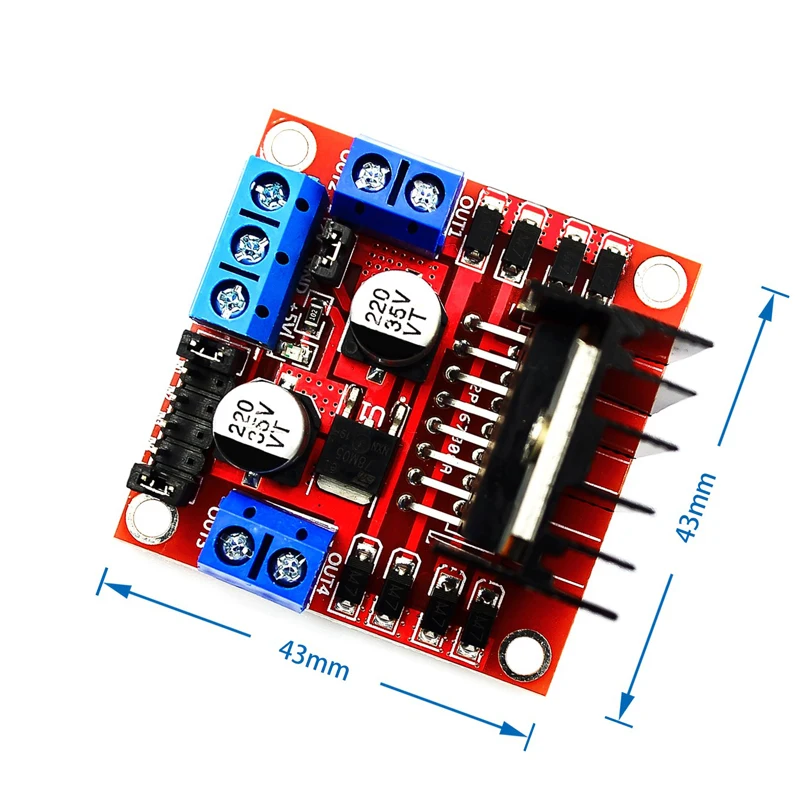

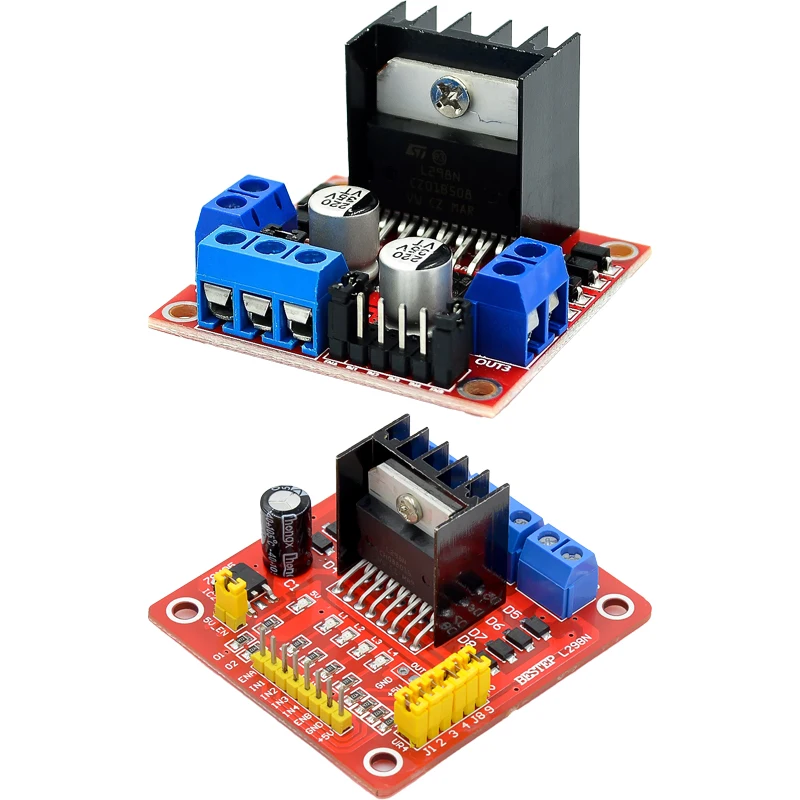

L298N Motorsteuerungsplatine Modul DC Schrittmotor Smart Car Roboter Zubehör
Hinweis: Wenn Ihre Betriebsspannung (in der obigen Abbildung als 12V-Eingang markiert, der tatsächlich akzeptable Eingangsbereich liegt bei 7-12V) 7-12V beträgt, können Sie die integrierte 5V-Logik-Stromversorgung aktivieren. Bei Verwendung der integrierten 5V-Stromversorgung, 5V in der Schnittstelle Das Netzteil benötigt keine Eingangsspannung, es kann jedoch eine 5-V-Spannung für den externen Gebrauch entnommen werden. (Dies ist eine reguläre Anwendung!) 2. Wenn die Betriebsspannung höher als 12V und kleiner oder gleich 24V ist (das Chip-Handbuch schlägt vor, 35V zu unterstützen, aber gemäß Es ist schon bemerkenswert, die konservative Anwendungsspannungsbegrenzung auf 24V im Allgemeinen (298!) zu testen! Wenn man beispielsweise eine Nennspannung ansteuern möchte... 18V-Motor. Die Jumper-Kappe für die Aktivierung des integrierten 5V-Ausgangs muss zuerst entfernt werden. Anschließend 5V extern an den 5V-Ausgangsanschluss anschließen. 5V-Enable ist ein Steuersignal mit einem Pegel von 5V. Wenn dieses Signaleingang gültig ist und die Stromversorgung im Motorantriebsmodul normal ist, gibt das Motorantriebsmodul Strom aus. Andernfalls, selbst wenn die Stromversorgung normal ist, fließt kein Strom zum Motor. Die Spannung versorgt die interne Logikschaltung des L298N. (Dies ist eine unkonventionelle Anwendung des Hochspannungsantriebs!)
