CHF 6.90

💬 076 792 63 50 (WhatsApp / SMS)

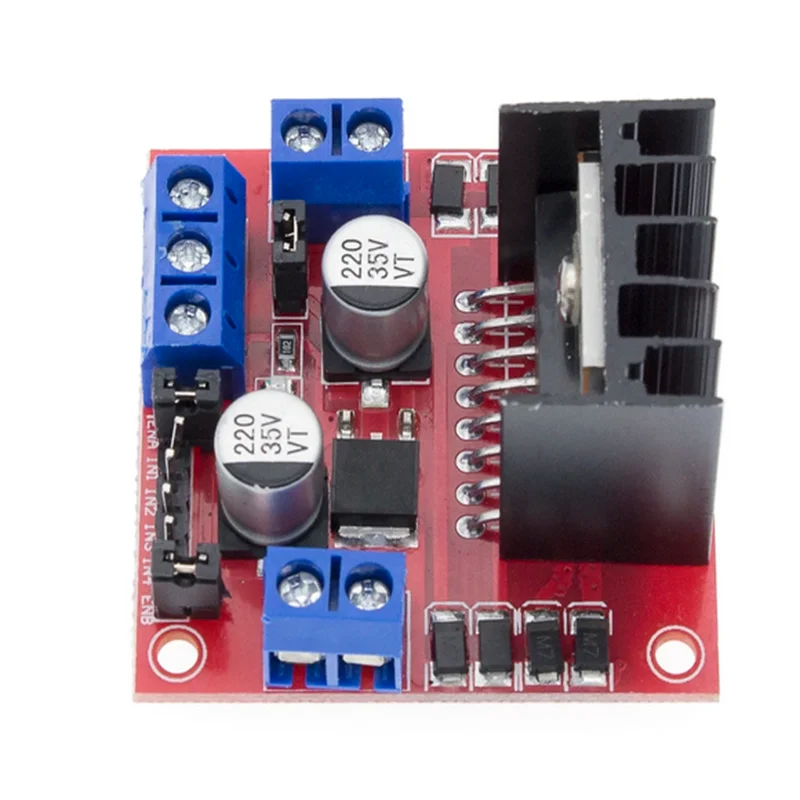

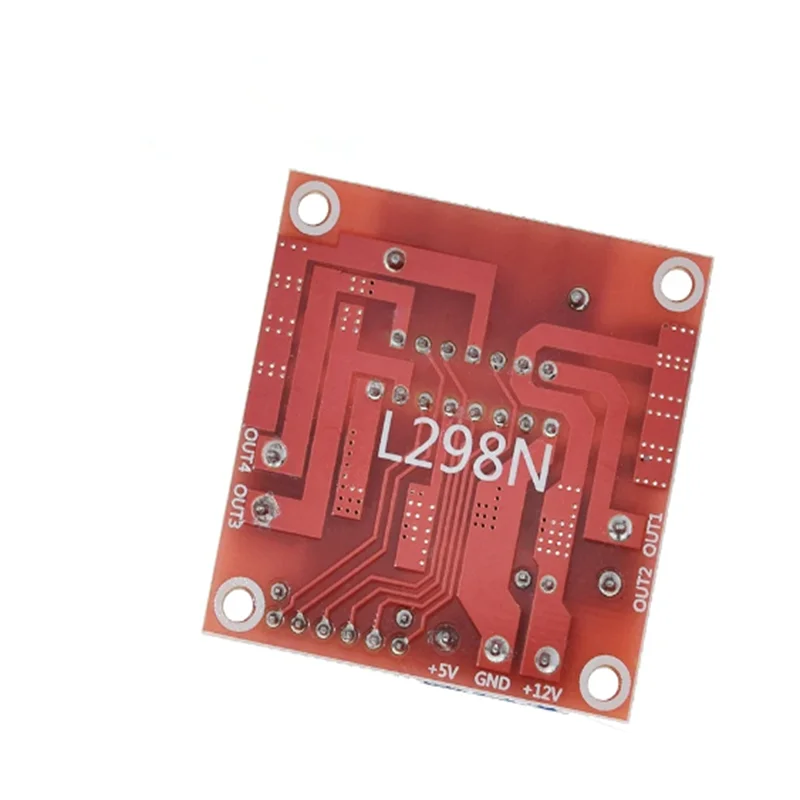

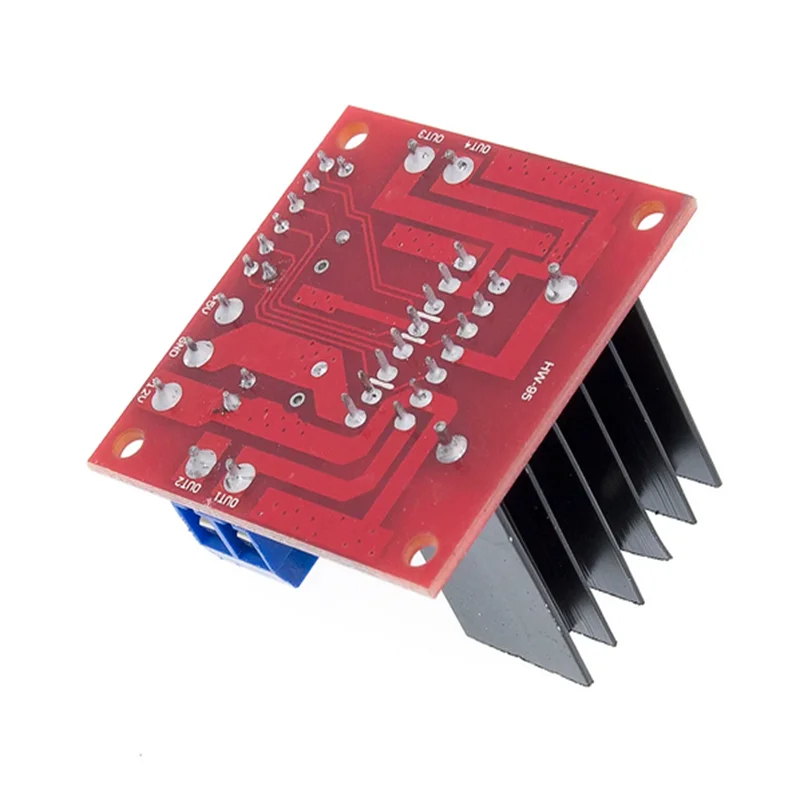

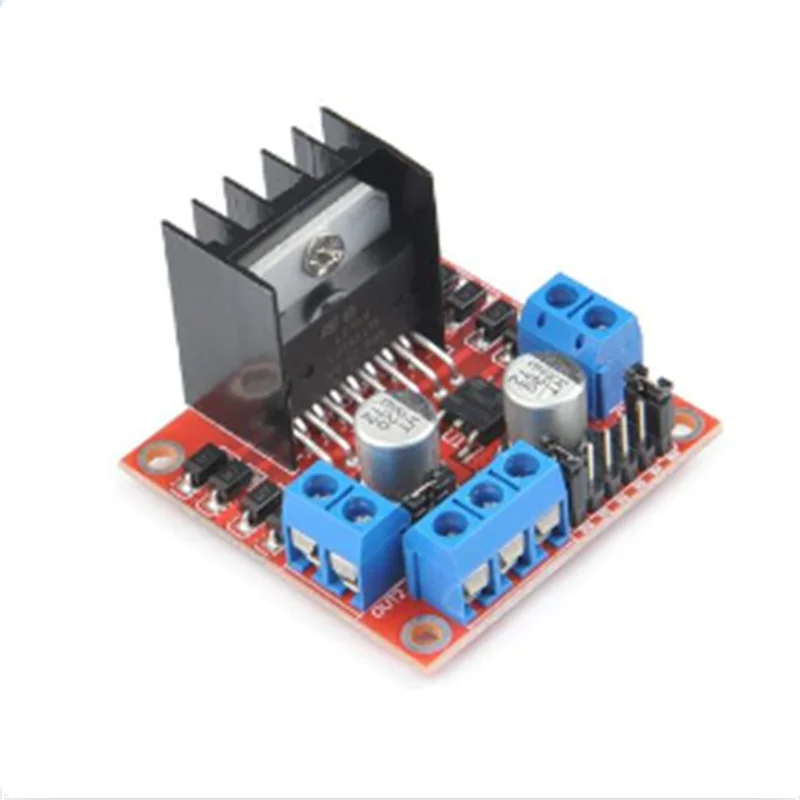

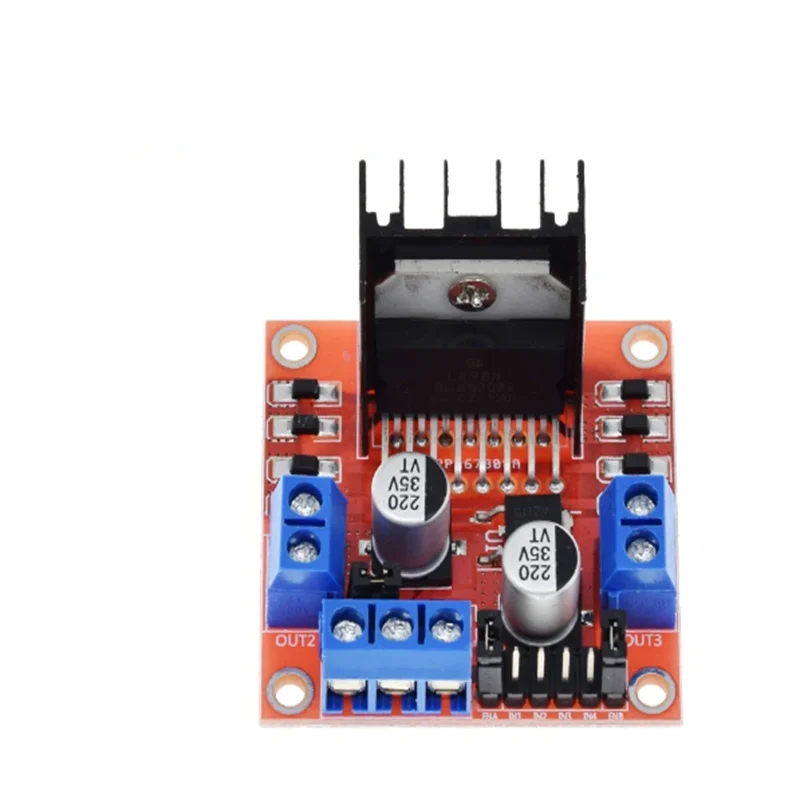

Modulname: Dual H Bridge Motor Antriebsmodul Arbeitsmodus: H-Brückenauftrieb (doppelte Straße) Hauptsteuerchip: L298N Verpackung: elektrostatischer Beutel Logische Spannung: 5V Antriebsspannung: 5V-35V Logischer Strom: 0mA-36mA Antriebsstrom: 2A (MAX Einzelbrücke) Lagertemperatur: - 20° bis +135° Maximale Leistung: 25 W Gewicht: 30 g Periphere Abmessungen: 43*43*27mm Produktmerkmale: Dieses Modul nutzt L298N als Hauptantriebschip mit starker Fahrfähigkeit, geringer Hitzeentwicklung und starker Entstörungsfähigkeit. Über dieses Modul können die integrierten 78-m05-Antriebsstromversorgungsteile ihrer Arbeit verwendet werden. Um jedoch Schäden am Spannungsregler-Chip zu vermeiden, verwenden Sie bei Verwendung der Antriebsspannung mehr als 12 V die externe 5-V-Logik. Dieses Modul nutzt eine Filterkapazität mit großer Kapazität, eine Durchgangsschutzdiode, die die Zuverlässigkeit verbessern kann. Hinweise: 1.Wenn Sie Spannung ansteuern (über das Logo für den 12-V-Eingang, können Sie tatsächlich einen Eingangsbereich von 7 bis 12 V akzeptieren) für 7 V bis 12 V, können Sie eine 5-V-Logik für die integrierte Stromversorgung herstellen, wenn Sie die integrierte Stromversorgung nach 5 V verwenden Versorgung, Schnittstelle von + 5 V Das Netzteil gibt keine Spannung ein, kann aber für den äußerlichen Einsatz eine Spannung von 5 V erzeugen. 2.Wenn die Antriebsspannung höher als 12 V ist, ist sie kleiner oder gleich 24 V (Das Chip-Handbuch schlägt vor, 35 V zu unterstützen, jedoch laut Buch Wenn die maximale Spannung an die maximale Spannung von 298 konservativen Anwendungen auf 24 V angewendet wird, muss beispielsweise der Motor mit einer Nennspannung von 18 V angetrieben werden. Sie müssen zunächst den 5-V-Ausgang der Platine entfernen, um die Überbrückungskappe zu aktivieren.Dann ist auf 5 V außerhalb des 5-V-Ausgangsanschlusses zugegriffen Der 5V ermöglicht es der Strom, ein Steuersignal mit einem Pegel von 5V zu sein.Wenn der Signaleingang gültig ist und die Stromversorgu
