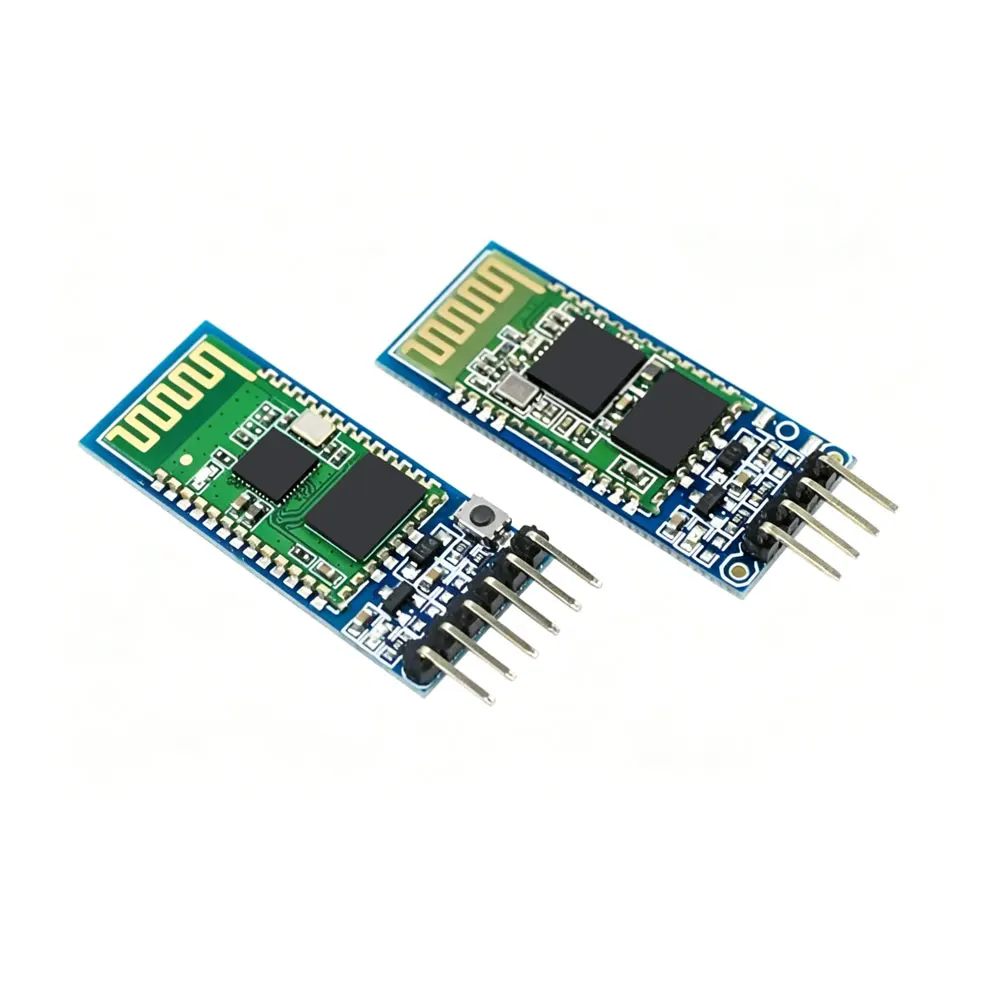

HC-05 HC-06 RF Drahtloses Bluetooth-Transceiver-Slave-Modul HC05 / HC06 RS232 / TTL zu UART Konverter und Adapter für Arduino

modname=ckeditor TXD: Der Sender, der üblicherweise als eigener Sender bezeichnet wird, muss für die normale Kommunikation mit dem RXD eines anderen Geräts verbunden sein. RXD: Der Empfangsanschluss, der normalerweise als eigener Empfangsanschluss dargestellt wird, muss für die normale Kommunikation mit dem TXD eines anderen Geräts verbunden sein. Bei normaler Kommunikation ist der TXD immer mit dem RXD des Geräts verbunden! Selbstempfangend und spontan: Bei normaler Kommunikation ist der RXD mit dem TXD anderer Geräte verbunden.Wenn Sie also, wie der Name schon sagt, von sich selbst gesendete Daten empfangen möchten, bedeutet das, dass Ihr eigener TXD direkt mit dem RXD verbunden ist, um zu testen, ob die Übertragung und der Empfang normal sind.Dies ist eine schnelle und einfache Testmethode.Wenn ein Problem auftritt, besteht der erste Schritt darin, diesen Test durchzuführen, um festzustellen, ob das Produkt fehlerhaft ist.Auch bekannt als Loop-Test.   1.2 Logik der Ebene: TTL-Pegel: Normalerweise erfolgt die Datenrepräsentation im Binärcode, wobei +5V dem logischen "1" und 0V dem logischen "0" entspricht.Dies wird als TTL-Signalsystem bezeichnet und ist ein positives Logiksystem. RS232-Pegel: Verwendung von -12V bis -3V, entspricht der Logik "0", +3V bis +12V Logikpegel, entspricht der Logik "1", ist negative Logik.   1.3 Produktmerkmale: 1.Das Kernmodul verwendet das HC-05 als Slave-Modul, mit Ausgangsschnittstellen wie VCC, GND, TXD, RXD, KEY-Pin und einem Ausgangspin für den Bluetooth-Verbindungsstatus (STATE).Der Ausgang ist niedrig, wenn er nicht angeschlossen ist, und hoch, wenn er angeschlossen ist. 2.Die LED zeigt den Bluetooth-Verbindungsstatus an, ein schnelles Blinken zeigt an, dass keine Bluetooth-Verbindung besteht, ein langsames Blinken zeigt an, dass der AT-Modus aktiviert wird, ein doppeltes Blinken zeigt an, dass Bluetooth verbunden ist und der Port ge
