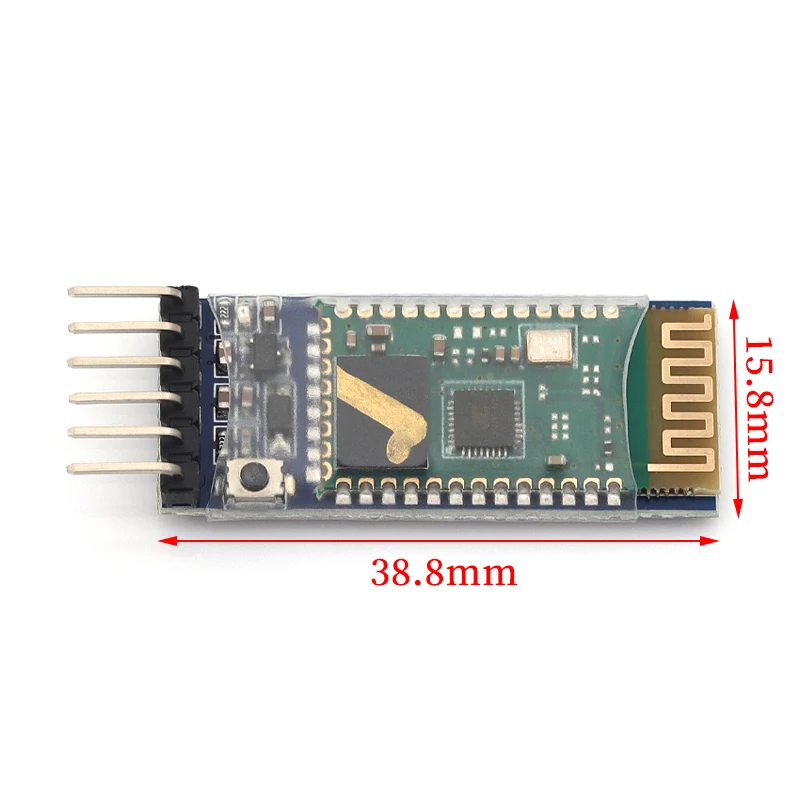

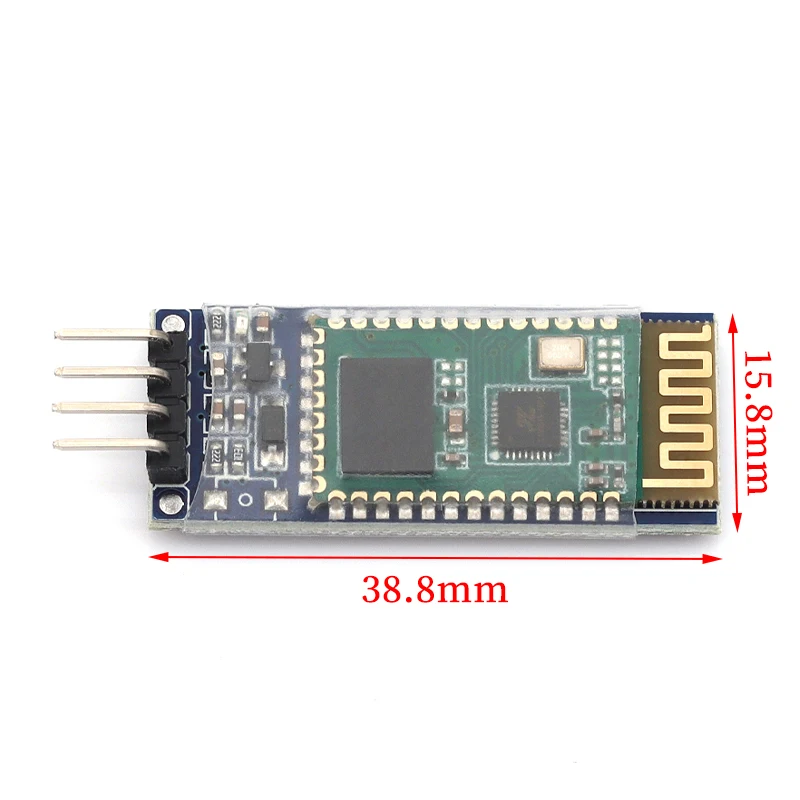

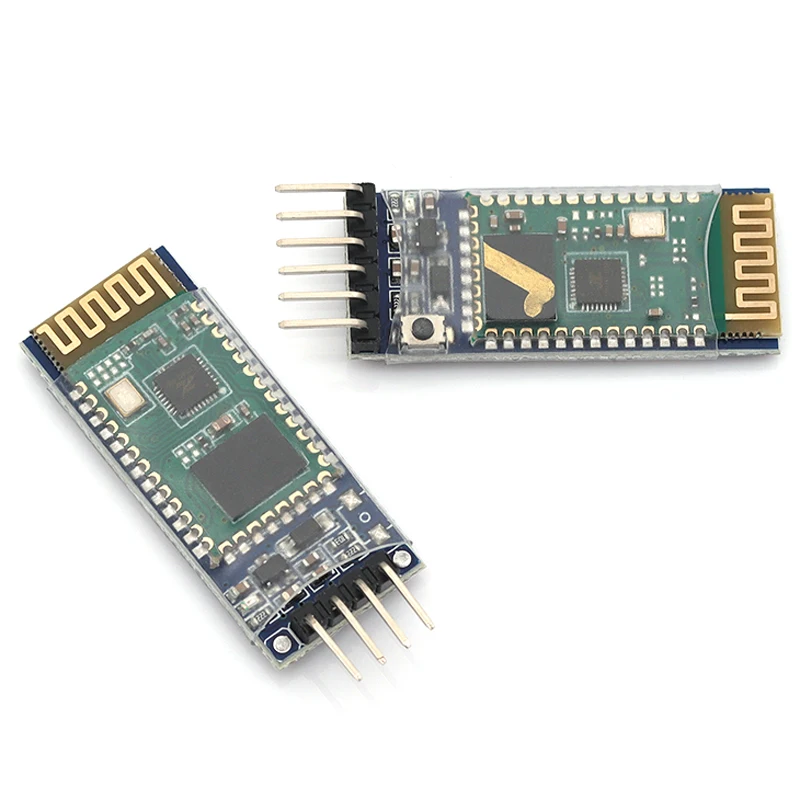

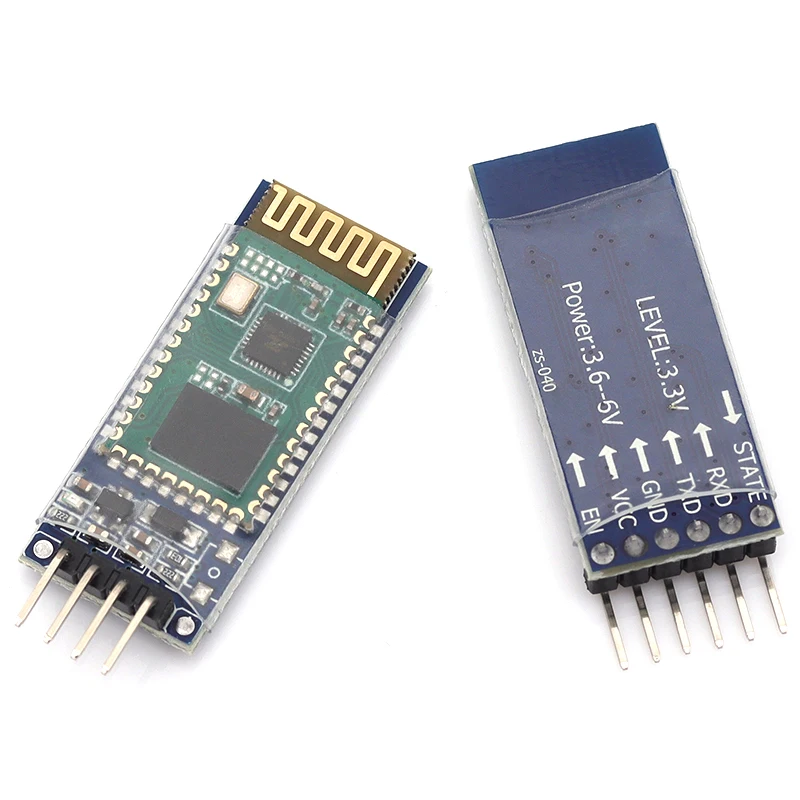

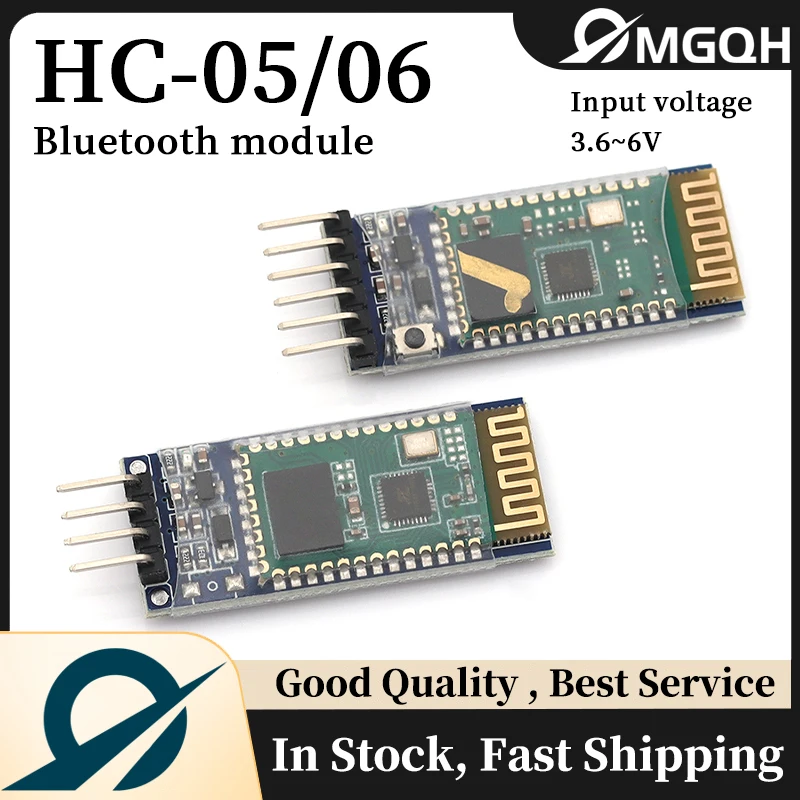

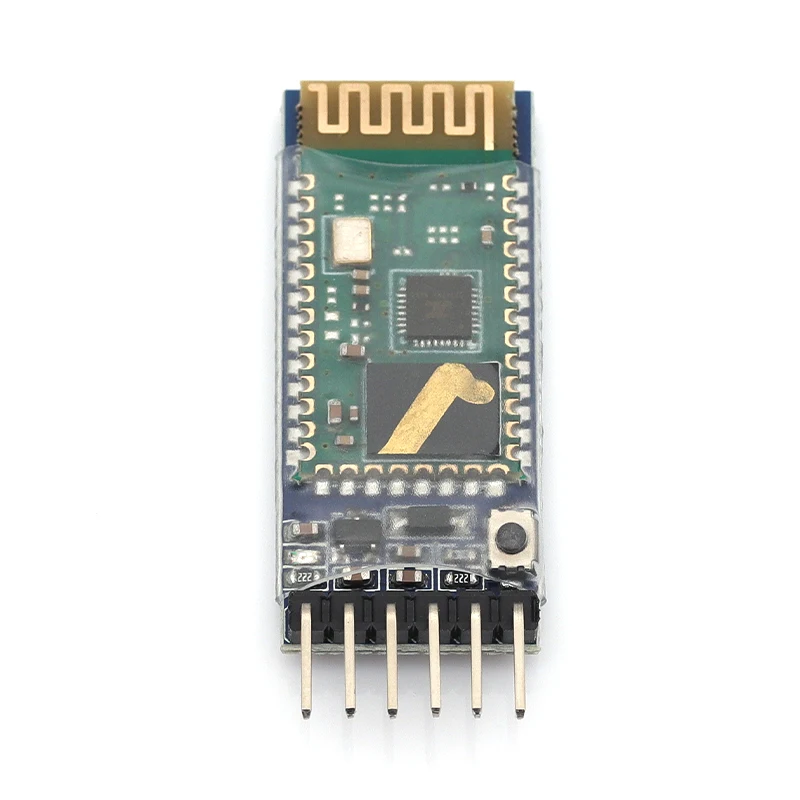

MGQH HC-05/HC-06 RF Wireless Bluetooth Transceiver Slave Modul RS232 / TTL zu UART Konverter und Adapter
Dieses Modul kann auf einen Sender oder Empfänger eingestellt werden. Der Sender kann mit dem Empfänger gekoppelt werden. Empfänger und Empfänger oder Sender und Sender können nicht miteinander kommunizieren. Der Empfänger kann mit Computern und Mobiltelefonen über Bluetooth gekoppelt werden. Beim Kauf ist die Standardeinstellung für den Empfänger. 1. Es ist HC-05. 2. Verwendet den gängigen CSR Bluetooth-Chip, Bluetooth V2.0 Protokollstandards. 3. Modul-Betriebsspannung 3,3 V. 4. Die Standardrate von 9600 kann vom Benutzer eingerichtet werden. 5. Die Größe des Kernmoduls: 28 mm x 15 mm x 2,35 mm. 6. Arbeitsstrom: 30 mA für die Anpassung, 8 mA für die Kommunikation. 7. Ruhestrom: keine Ruhezeit. 8. Wird für GPS-Navigationssysteme, Wasser- und Stromzählerablesesysteme verwendet. 9. Mit Computer und Bluetooth-Adapter, PDA, nahtlose Verbindungsausrüstung Kommerzielle Serie: Bluetooth-Modulplatine Serie Mit LED-Anzeigeleuchte, verwenden Sie einen 150mA- und 3,3V-Regelungs-Chip. Mit VCC.GND.TXD.RXD-Fuß für das Bluetooth Mit der Taste „Re-seach“ (EIN/AUS/WAKE-Fußschalter dafür, externer MCU-Ausgang „High Level“ kann das Modul zum erneuten Suchen steuern) Kompatibel mit Bluetooth-Master-Modul, Slave-Modul oder Master-Slave-Modul (Gesamtmodul). Eingangsspannung: 3,3~6V Größe: 1,55 cm * 3,98 cm Hinweis: Eingangsstromversorgung 3,3 ~ 6 V, mehr als 7 V verbieten Keine „Automatische Verhinderung von Stromversorgungsverpolungen“, daher bitte die Stromversorgung korrekt anschließen. Wir empfehlen die Installation des „Bluetooth Master-Moduls“. Der „Status“ wird als Ausgangssignal für den LED-Status ausgegeben: Wenn Bluetooth „nicht verbunden“ ist, wird „Puls“ ausgegeben; wenn Bluetooth „verbunden“ ist, wird „High-Pegel“ ausgegeben. Wir können die Zustände über die „MCU“ bestimmen. Wenn nur das Board, keine "Bluetooth-Funktion" Ermöglicht Ihrem Gerät das Senden und Empfangen von TT
