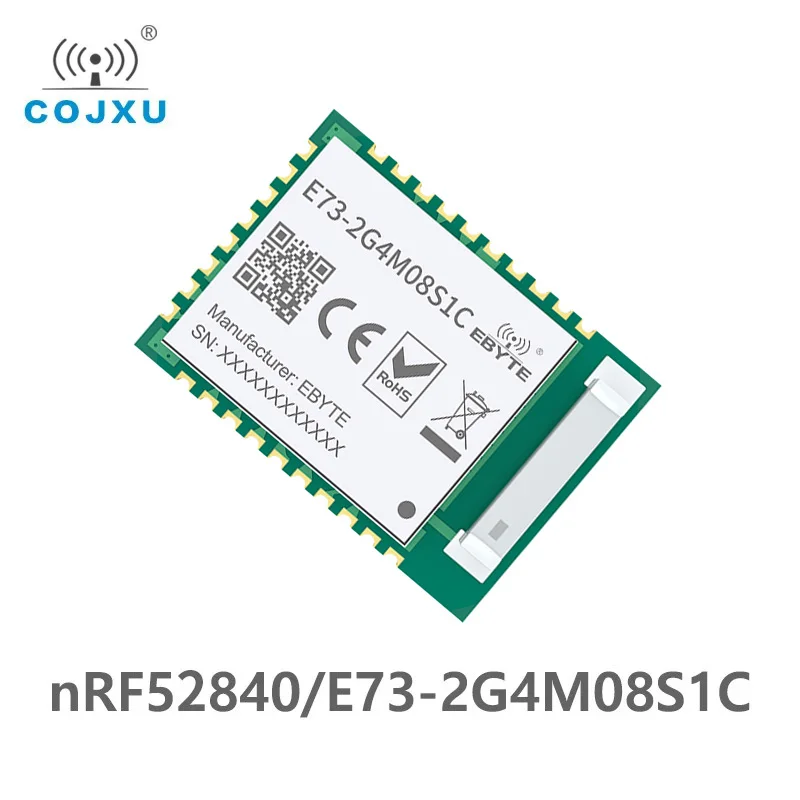

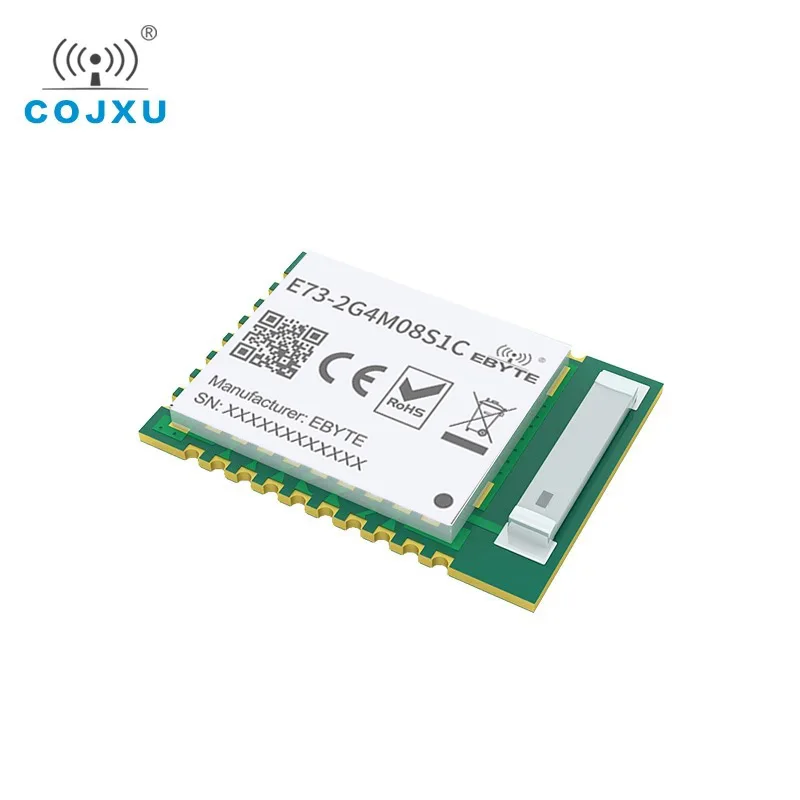

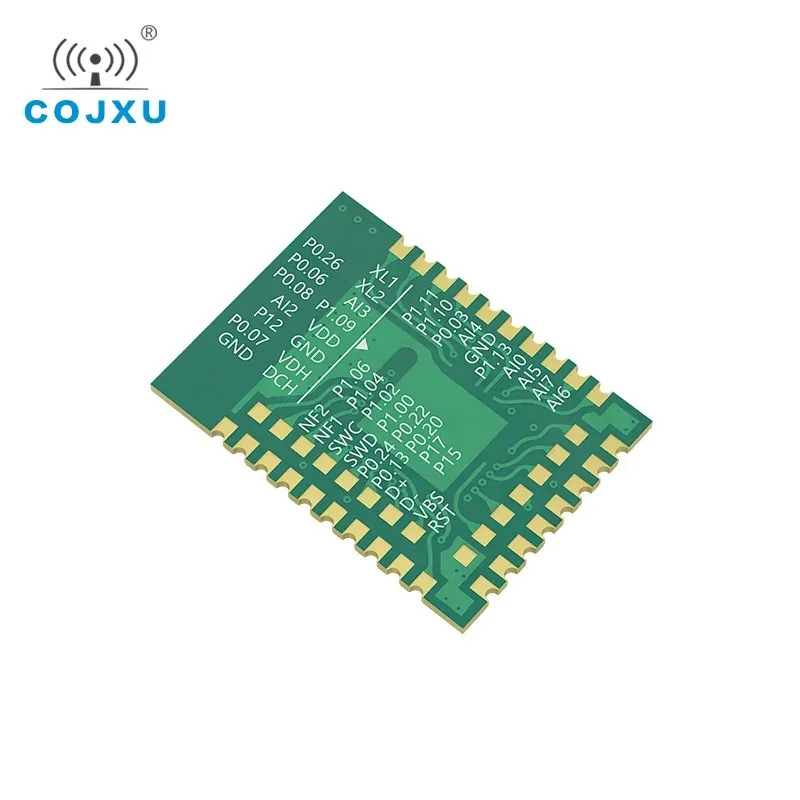

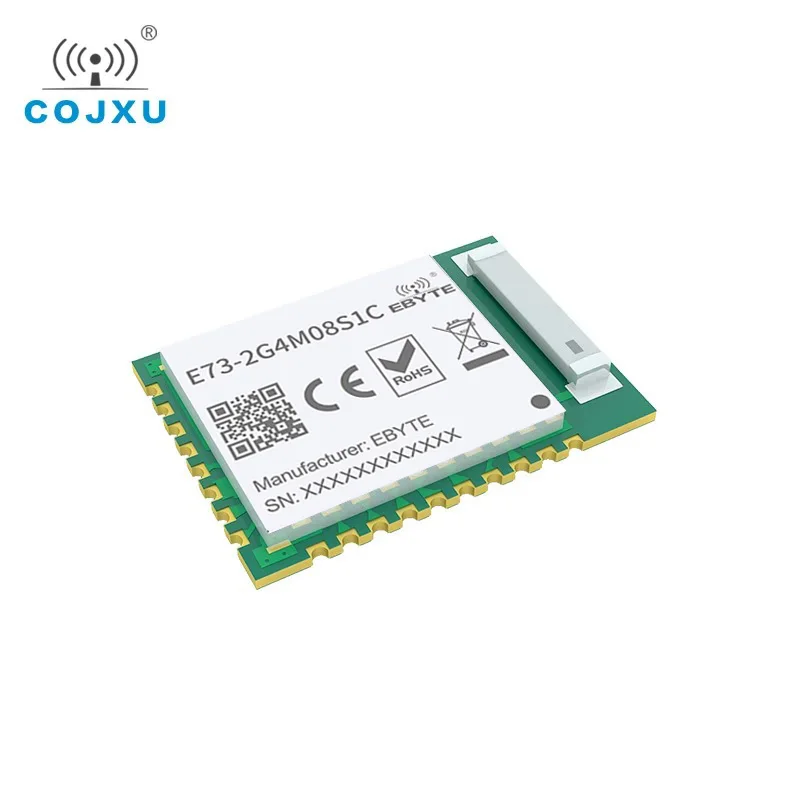

NRF52840 2,4 GHz IC RF Modul 8 dBm cojxu E73-2G4M08S1C Lange Palette ebyte Bluetooth 5,0 nrf52 nrf52840 Sender und Recieever
nRF52840 2,4GHz IC RF-Modul 8 dBm cojxu E73-2G4M08S1C Langstrecken-ebyte Bluetooth 5.0 nrf52 nrf52840 Sender und Empfänger Dateien herunterladen: Leiterplatte:https://www.cdebyte.com/Uploadfiles/Files/2022-1-11/20221111157481365.zip Benutzerhandbuch: Assistenthttps://www.cdebyte.com/pdf-down.aspx?id=560 RF-Parameter Wert Bemerkung Arbeitsfrequenz 2360~2500 MHz Standard: 2,4 GHz (32 MHz Oszillator) Energieübertragung 8 dBm Etwa 2,5 mW Empfangsempfindlichkeit -103dBm@BLE 125kbps (Langstreckenmodus) -95dBm@BLE 1M Testdistanz 120 m In freier und klarer Luft, mit maximaler Leistung, 5dBi Antennenverstärkung, Höhe von 2m, 1Mbps Hardware-Parameter Wert Bemerkung IC nRF52840-QIAAC0/ aQFN™73 - FLASH 1024 KB - RAM 256 KB - Kern ARM® Cortex™ -M4F - Größe 13,0 * 18,0 mm - Antennentyp Keramikantenne - Kommunikationsschnittstelle I/O - Paket SMD - Elektronischer Parameter Mindestens. Typ. Max. Einheit Zustand Stromversorgung 1.7 3.3 5.5 V Kommunikationsniveau 0,7X VDD - VDD V Stromübertragung - 17.05 12.68 7.25 7.63 - mA TX nur Betriebsstrom (DC/DC, 3 V) PRF= +8 dBm TX läuft nur im Strombetrieb (DC/DC, 3 V) PRF= +4 dBm TX läuft nur im Strombetrieb (DC/DC, 5 V, REG0 aus = 3,3 V) PRF=0dBm TX läuft nur mit Strom (DC/DC, 3 V) P RF = 0 dBm Strom empfangen - 7.71 8.27 - mA RX läuft nur mit Strom (DC/DC, 3 V) 1 Mbps / 1 Mbps BLE RX läuft nur mit Strom (DC/DC, 3 V) 2 Mbps / 2 Mbps BLE Betriebstemperatur -40 20 +85 ℃ Betriebsfeuchtigkeit 10 60 90 % Lagertempera
