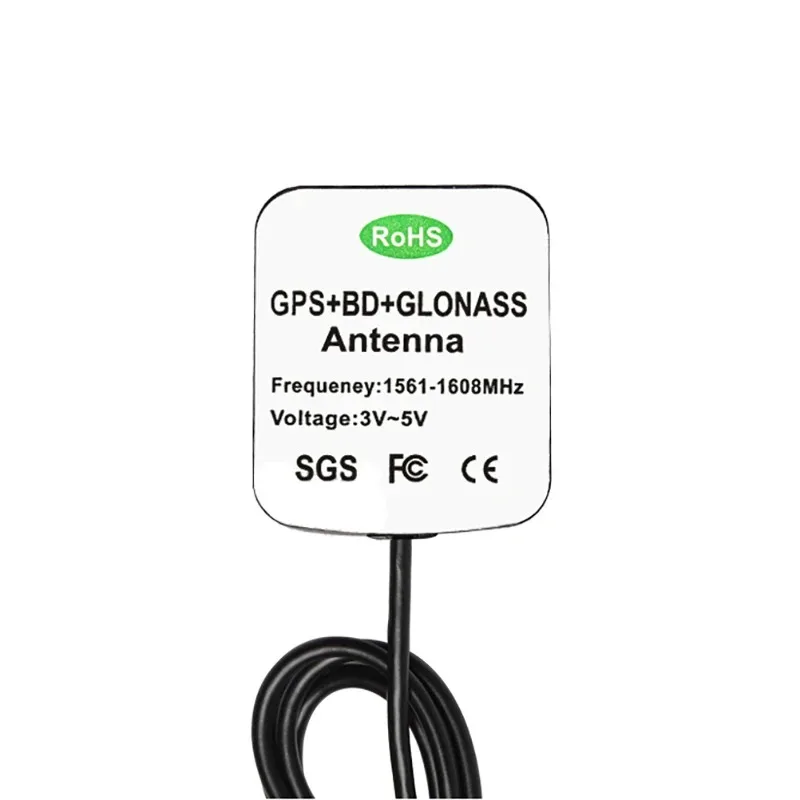

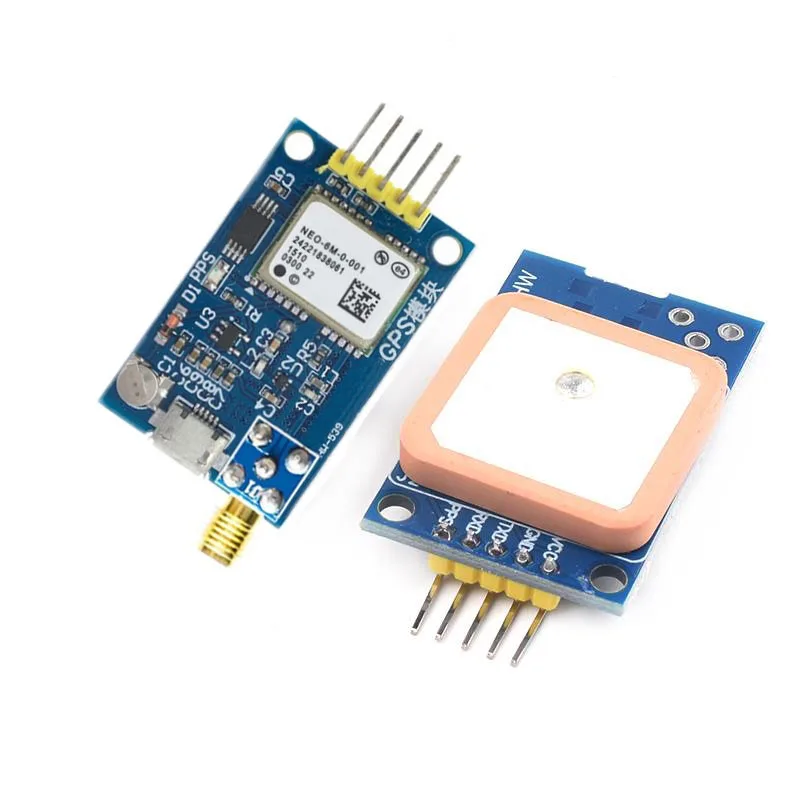

ProduktübersichtCharakteristischer ParameterDas Modul verwendet das U-BLOX NEO-6M-Modul, das kompakt ist und eine hervorragende Leistung aufweist. Das Hinzufügen einer Verstärkerschaltung zum Modul ist für passive Keramikantennen von Vorteil, um schnell nach Satelliten zu suchen.(MINI-Version hat keine integrierte Antenne) Das Modul kann über die serielle Schnittstelle verschiedene Parameter einstellen und im EEPROM gespeichert werden, was die Verwendung erleichtert. Das Modul verfügt über eine SMA-Schnittstelle, die verschiedene aktive Antennen anschließen kann und eine starke Anpassungsfähigkeit aufweist. Darüber hinaus verfügt die Mini-Version über eine IPEX-Schnittstelle, die an die kleine aktive Keramikantenne unseres Shops angeschlossen werden kann. Das Modul ist mit 3,3 V/5 V-Pegel kompatibel und lässt sich daher problemlos an verschiedene Mikrocontroller-Systeme anschließen. Das Modul verfügt über einen eigenen wiederaufladbaren Backup-Akku, der im Falle eines Stromausfalls die Ephemeridendaten 1 aufrechterhalten kann. Hinweis 1: Nachdem die Hauptstromversorgung getrennt wurde, kann die Backup-Batterie die Speicherung von GPS-Ephemeridendaten etwa eine halbe Stunde lang aufrechterhalten, um den Warmstart oder den Heißstart zu unterstützen und so eine schnelle Positionierung zu erreichen.ParameterDer Standardbaud dieses Moduls ist 9600; Versorgungsspannung 3,3 V–5 V (kann direkt an 5 V oder 3,3 V Netzteil angeschlossen werden, Kernarbeitsspannung 3,3 V); Kann zur Kommunikation direkt an 3,3-V- oder 5-V-Mikrocontroller-IO angeschlossen werden; PinbeschreibungVCC: Stromversorgung (3,3 V ~ 5,0 V) GND: Erdung TXD: Sendepin für serielle Schnittstelle des Moduls (TTL-Pegel, kann nicht direkt mit dem RS232-Pegel verbunden werden!), kann an einen Mikrocontroller angeschlossen werden RXD: Empfangspin für die serielle Schnittstelle des Moduls (TTL-Pegel, kann nicht direkt mit dem RS232-Pegel verbunden werden!), kann an einen Mikrocontroller angeschlossen werden PPS: Au
