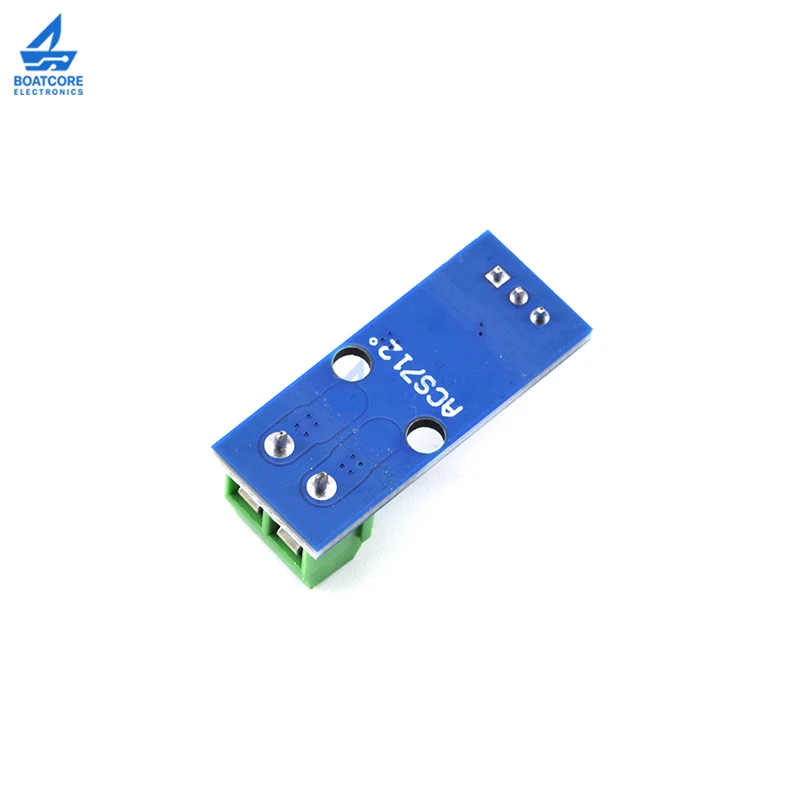

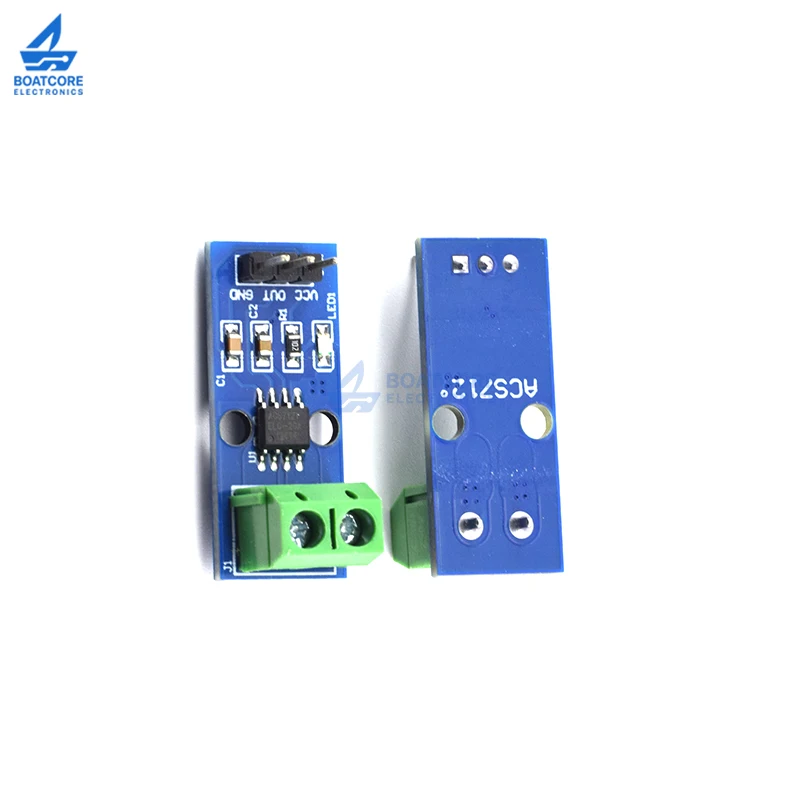

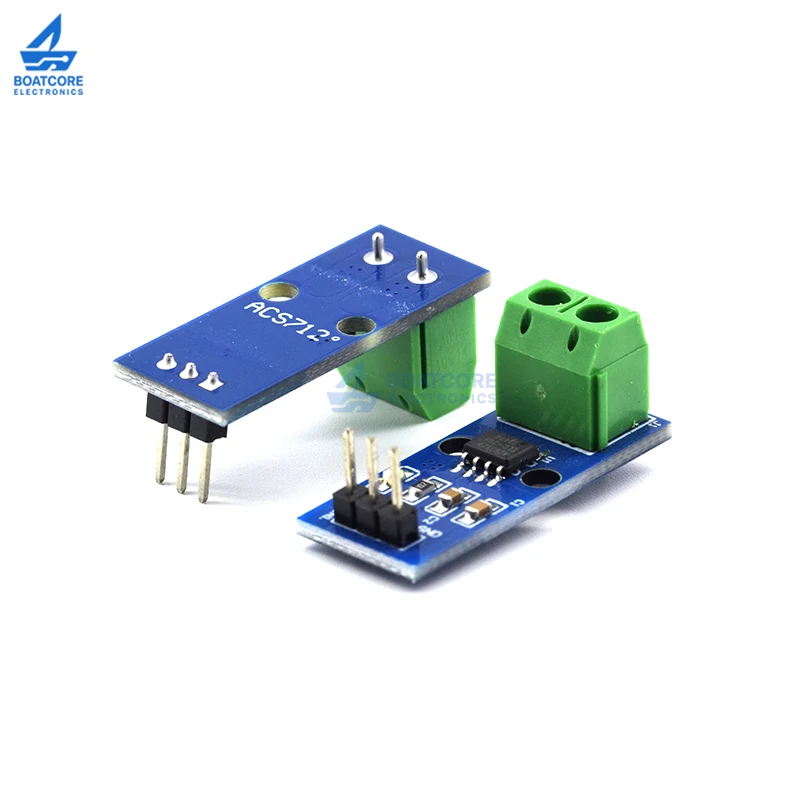

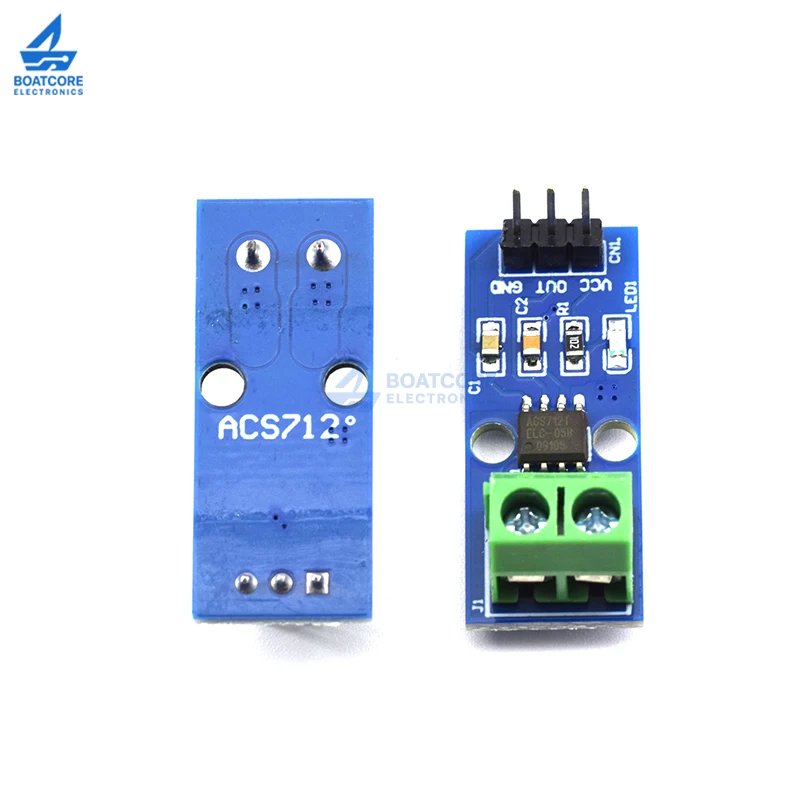

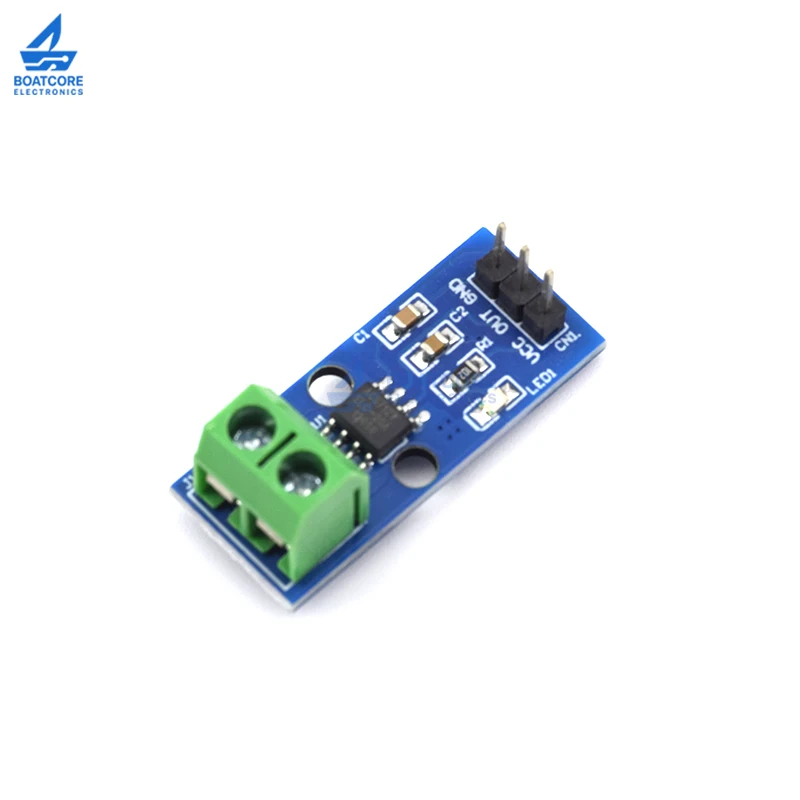

ACS712 5A 20A 30A Hall-Effekt-Stromsensor-Modul AC DC Strommessplatine für Arduino
ACS712 Stromsensormodul — 5A / 20A / 30A Hall-Effekt 1 Stück • Für Arduino & DIY-Elektronik • Bidirektionale Strommessung • Analogausgang ✨ Produktübersicht Der ACS712 Stromsensormodul ist ein Hall-Effekt-basierter linearer Stromsensor mit einem analogen Spannungsausgang, der um ... zentriert ist. VCC/2 wenn kein Strom fließt. Es misst Wechselstrom oder Gleichstrom Der Strom fließt in beide Richtungen durch den integrierten Leiter und liefert einen rauschreduzierten, gefilterten Ausgang, der für Mikrocontroller geeignet ist. ✔ Versorgung5V-Pin-Eingang, integrierte Betriebsanzeige-LED ✔ Bidirektionale Sensorik: ±5A / ±20A / ±30A Ausführungen ✔ Analoge Empfindlichkeit185 mV/A (5A), 100 mV/A (20A), 66 mV/A (30A) ✔ Nullstrom Ausgang bei VCC/2 für einfache AC- und DC-Messungen ✔ Hall-Effekt-Isolationkeine Shunt-Heizung, geringe Einfügungsdämpfung ? Versionen & Schlüsselparameter Version: 5A Sensor-Chip: ACS712ELC-05B Messbereich: ±5 A Empfindlichkeit: 185 mV/A Nullstromausgang: VCC / 2 PCB-Größe (ca.): ≈ 31,5 × 13 mm Lieferung: Assistent 5 V Version: 20A Sensor-Chip: ACS712ELC-20A Messbereich: ±20 A Empfindlichkeit: 100 mV/A Nullstromausgang: VCC / 2 PCB-Größe (ca.): ≈ 29,5 × 13 mm Lieferung: Assistent 5 V Ausführung: 30A Sensor-Chip: ACS712ELC-30A Messbereich: ±30 A Empfindlichkeit: 66 mV/A Nullstromausgang: VCC / 2 PCB-Größe (ca.): ≈ 31,5 × 13 mm Lieferung: Assistent 5 V Hinweis: Assistent Die Hall-Effektdetektion kann durch starke externe Magnetfelder beeinträchtigt werden.Halten Sie sich nach Möglichkeit von Magneten oder Hochstrom-Stromschienen fern. ? Pinbelegung & Anschlüsse Header-Pins (3-polig) VCC: Assistent 5V-Stromeingang AUS: Analogausgang (zentriert bei VCC/2) GND: Boden Schraubklemmen IP+ Stromeingang (+) — in Reihe mit Last IP- Stromausgang (−) — in Reihe mit Last
