Micro-SD-Kartenmodul mit 40P Dupont-Kabeln für Arduino ESP32 Raspberry Pi SPI-Schnittstelle TF-Leser/Schreibgerät Speicherplatine DIY

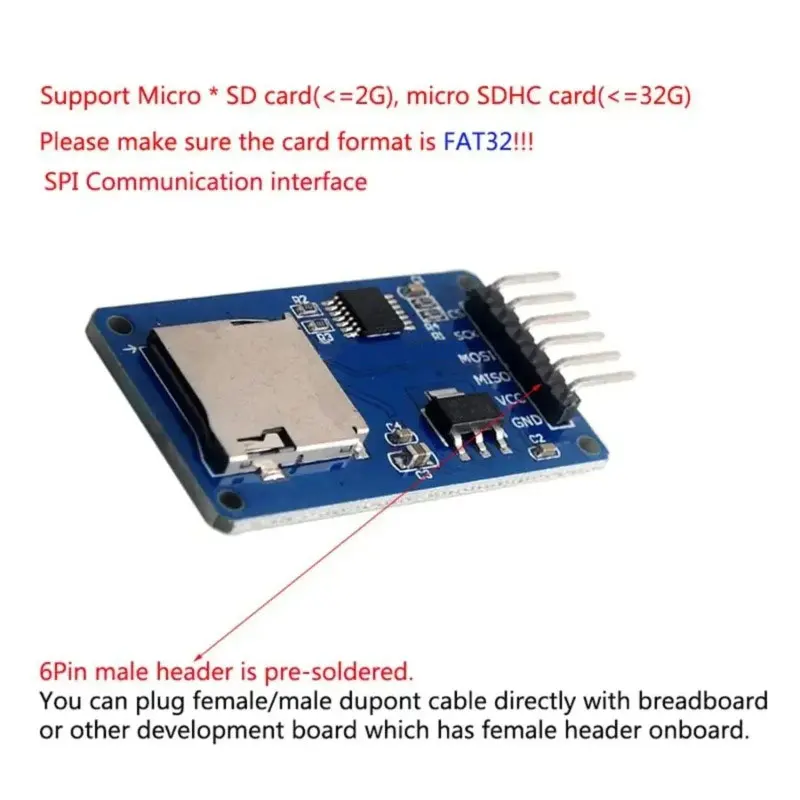

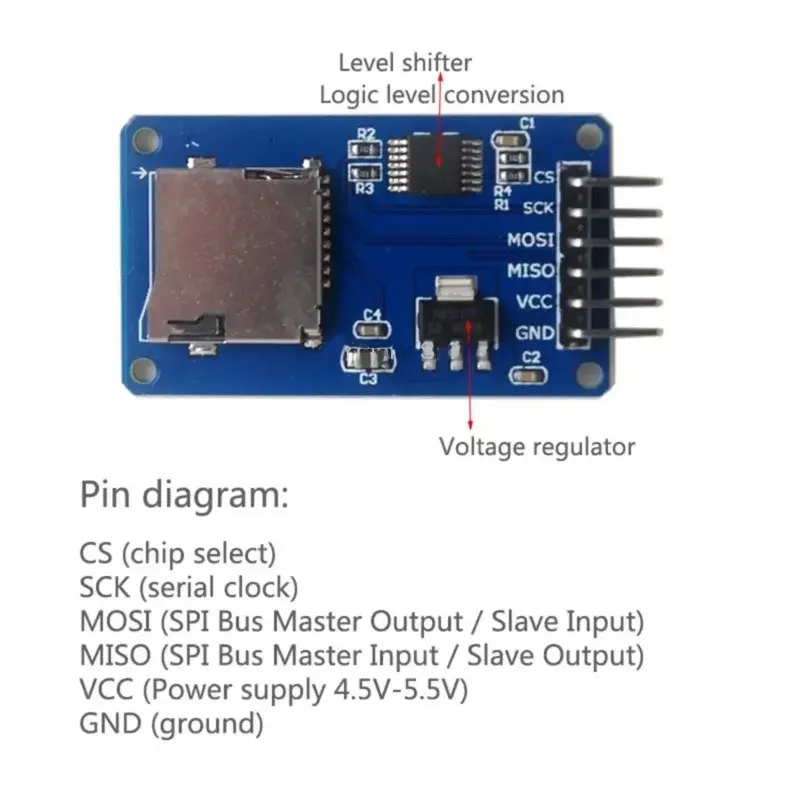

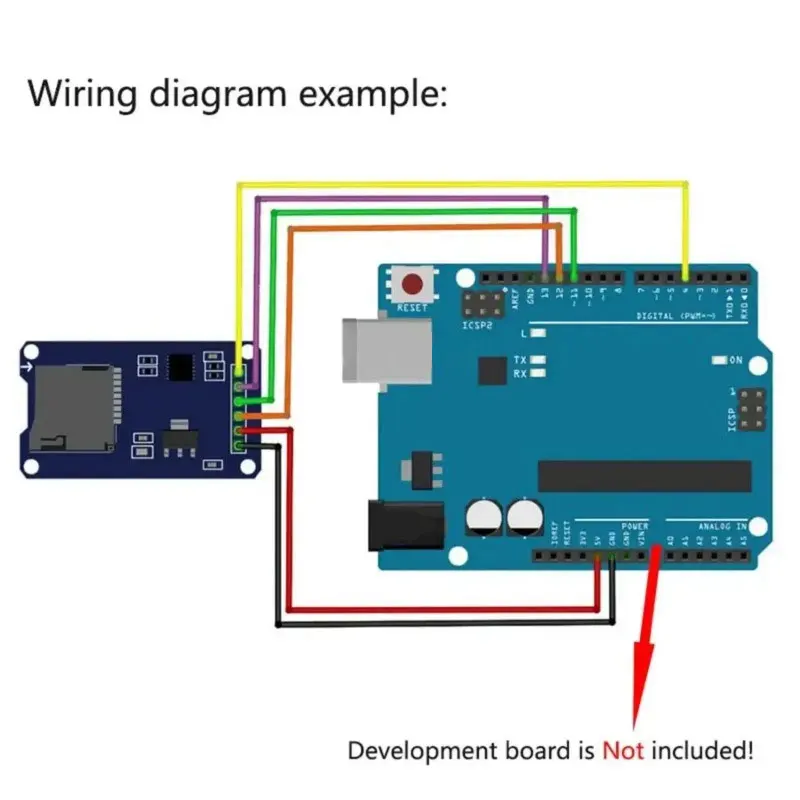

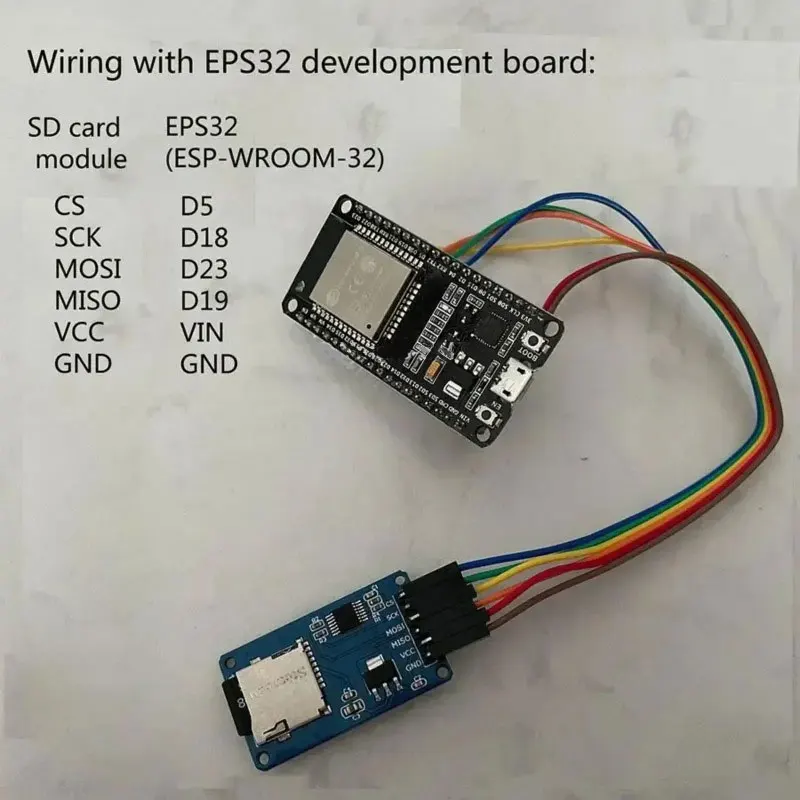

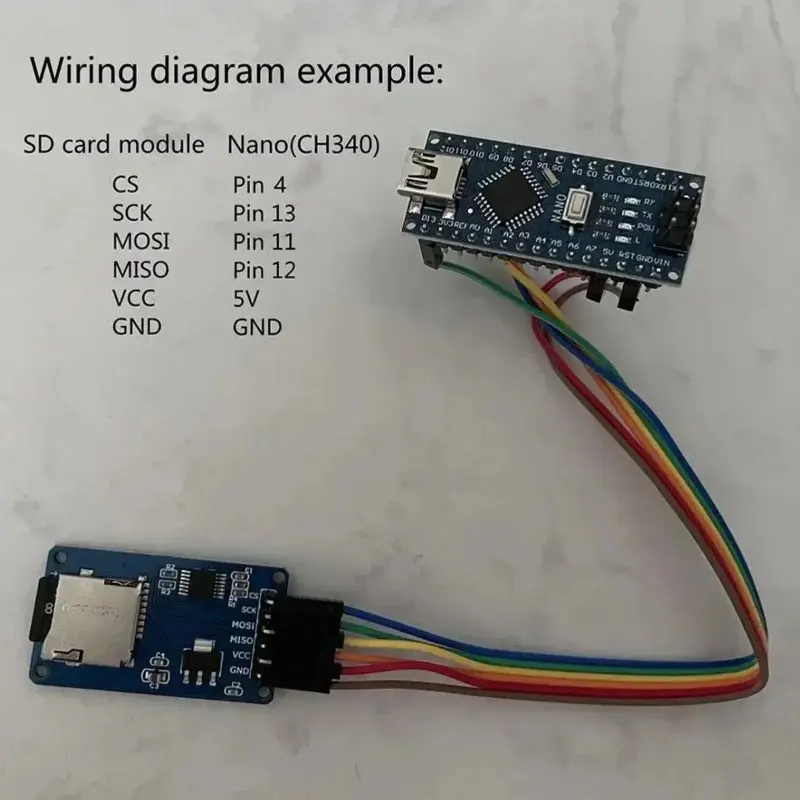

Dieses Modul (MicroSD-Kartenadapter) ist ein Micro-SD-Kartenlesermodul, das über das Dateisystem und den SPI-Schnittstellencontroller liest und schreibt. Pinbelegung: CS (Chip-Auswahl)/SCK (serielle Taktleitung)/MOSI (SPI-Bus Master-Ausgang/Slave-Eingang)/MISO (SPI-Bus Master-Eingang/Slave-Ausgang)/VCC (Versorgungsspannung 4,5V-5,5V)/GND (Masse) Der 6-polige Stecker ist vorgelötet. Sie können weibliche/männliche Dupont-Kabel direkt an ein Steckbrett oder ein anderes Entwicklungsboard mit integrierten weiblichen Anschlüssen anschließen. Größe: 4,2 cm x 2,4 cm (1,65 Zoll x 0,94 Zoll) Schnittstellenpegel: 5 V oder 3,3 V Stromversorgung: 4,5 V bis 5,5 V, integrierte 3,3-V-Spannungsstabilisierungsschaltung Münze: 0,2–200 mA Kommunikationsschnittstelle: SPI Positionierungsloch: 4 M2-Schraubenpositionierungslöcher mit einem Durchmesser von 2,2 mm erleichtern die Installation von Modulen und ermöglichen die Kombination zwischen Modulen. Micro-SD-Kartenanschluss: Dieses SD-Kartenmodul verfügt über einen selbstelastischen Kartenhalter, der es Ihnen ermöglicht, die Karte für eine einfache Bedienung einfach einzuführen. 3,3-V-Regler-Schaltung: LDO-Reglerausgang 3,3 V für Pegelwandlungs-Chip, Micro-SD-Kartenversorgung. Niveau-Umwandlungsschaltung: Die Micro-SD-Karte gibt die 3,3-V-Spannung an; die Schnittstelle der MicroSD-Karte zur Steuerung der MISO-Signalrichtung wird ebenfalls auf 3,3 V umgeschaltet, sodass allgemeine AVR-Mikrocontroller die Signale lesen können. Anzeige des Anschlussdiagramms 1 Anschlussdiagramm Bildschirm 2 Anwendung Wenn Sie Arduino 2560 verwenden, müssen Sie die CS-PIN-Nummer im Code korrigieren. (chipselect = 53) Die oben genannten Marken und Modelle dienen lediglich der Veranschaulichung der Eignung der Produkte.
