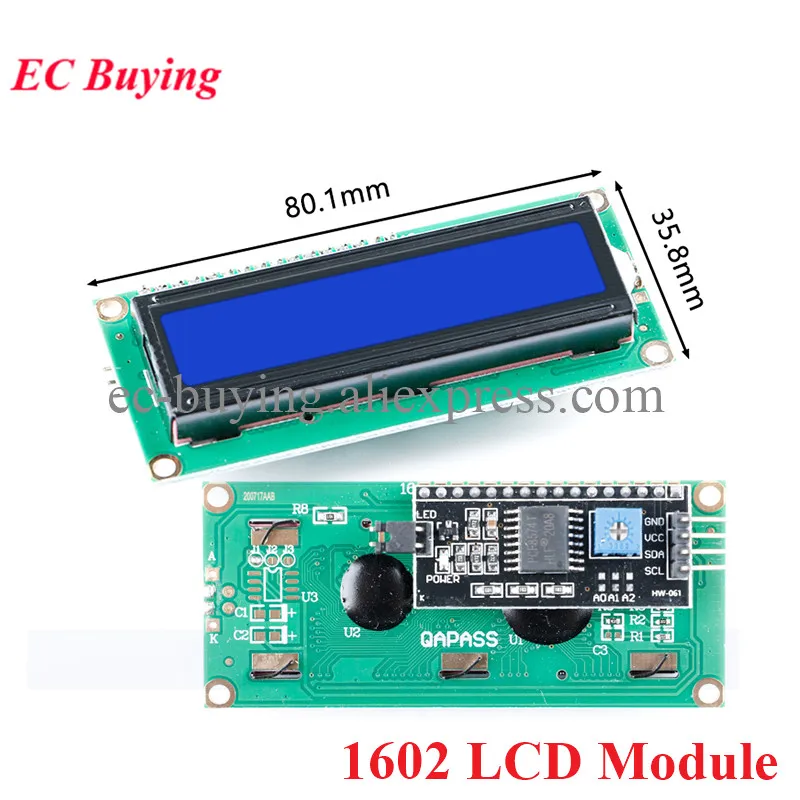

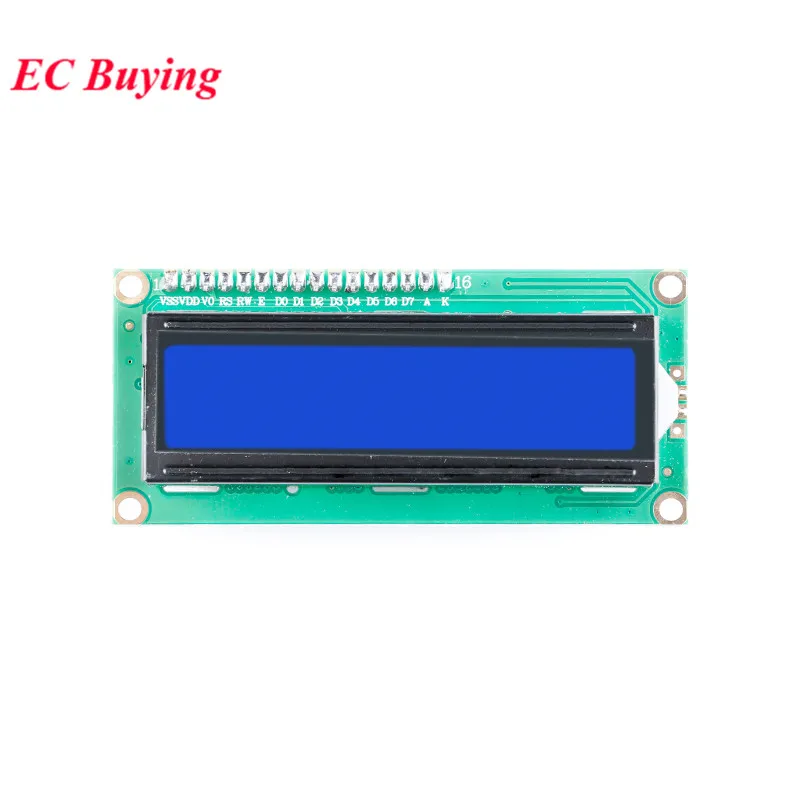

LCD1602 1602A 1602 LCD1602A LCD Modul Blau/Gelb Grün Bildschirm LED Display PCF8574T PCF8574 IIC I2C Schnittstelle 5 V für arduino

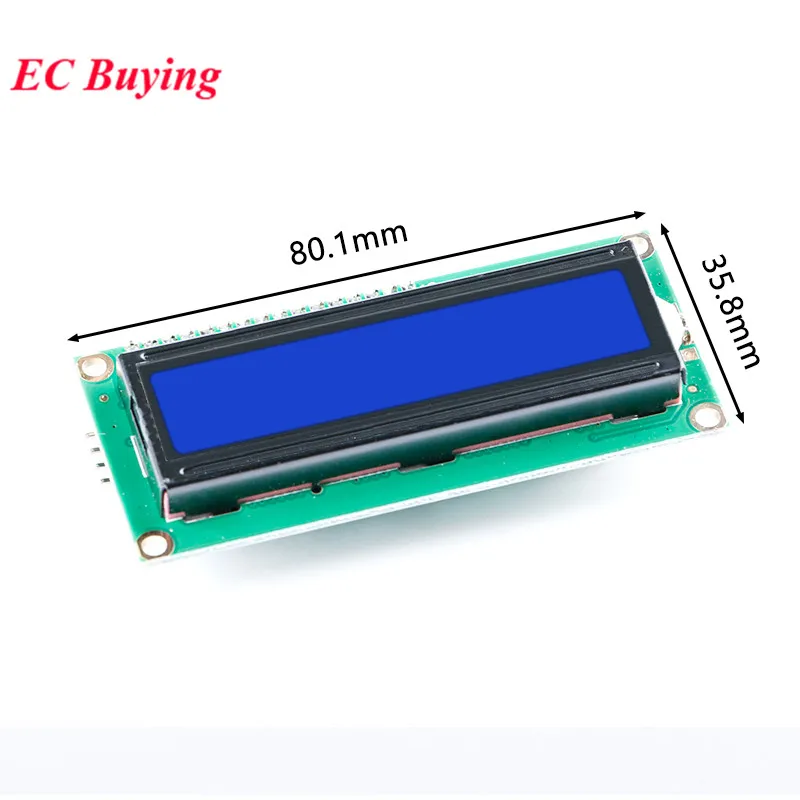

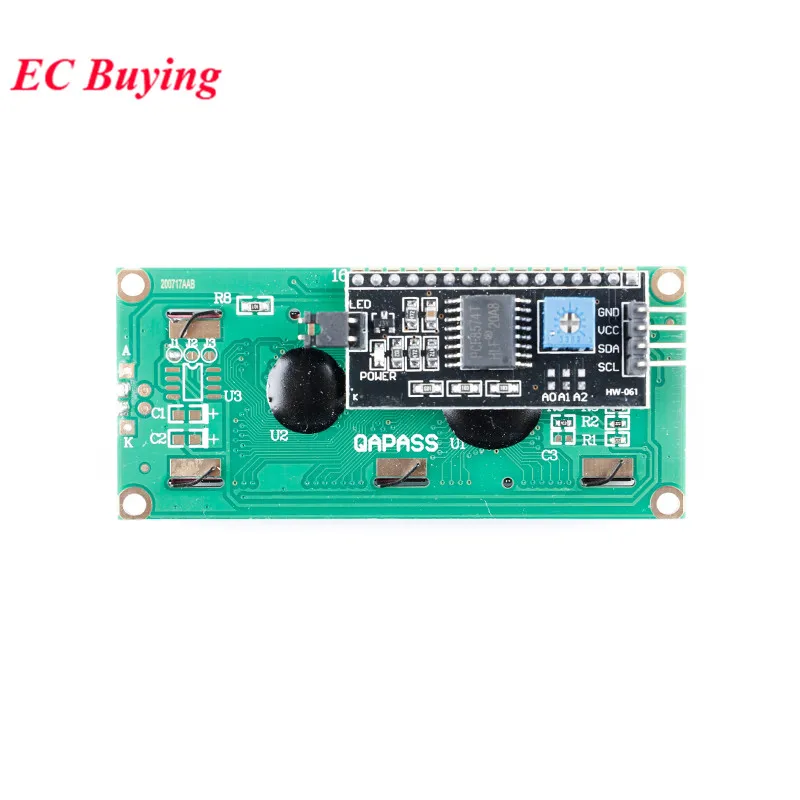

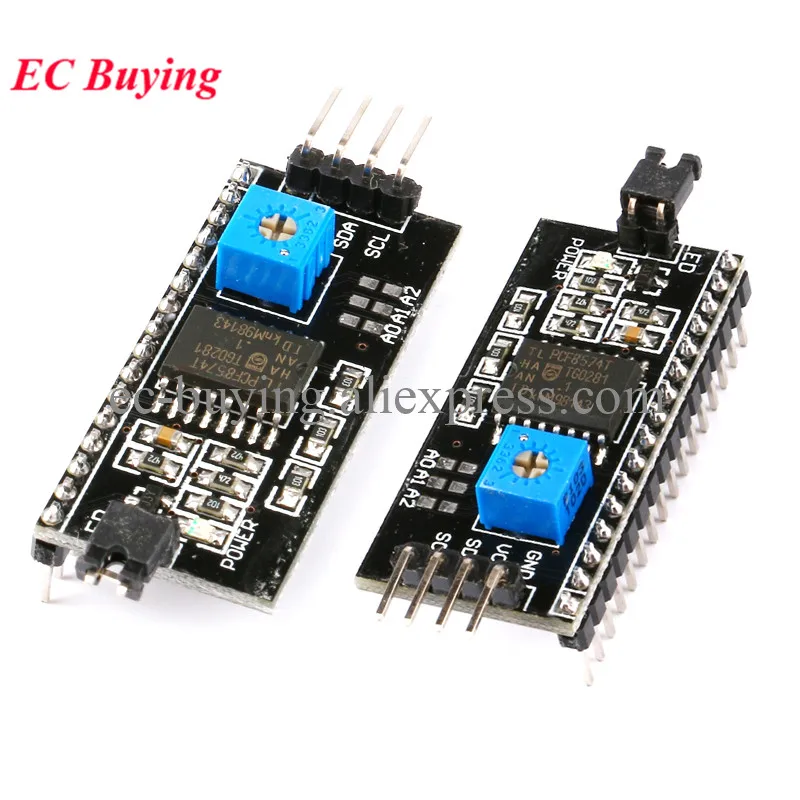

Das Modul verwendet PCF8574, wodurch die meisten MCUs eine Fernweiterung von 1/00 über zwei bidirektionale Busse (12C) erreichen können.Das Gerät verfügt über einen quasi-bidirektionalen 8-Bit-Anschluss und einen I2C-Bus, der an 0 angeschlossen ist.Der Stromverbrauch PCF8574 ist sehr gering und der Port-Ausgangsriegel verfügt über eine große Stromantriebskapazität, die LEDs direkt ansteuern kann.Es verfügt außerdem über eine Interrupt-Verkabelung (INT-Open-Drain-Ausgang), die an die Interrupt-Logik der MCU angeschlossen werden kann.Durch Senden eines Interrupt-Signals über INT, die Fernbedienung|/0-Port kann die MCU benachrichtigen, ob Daten vom Port eingegeben werden, ohne die 12C-Buskommunikation durchzuführen. Hinweis zur Verwendung: Aufgrund der unterschiedlichen Chargen des Herstellers kann die PCF8574-Version auf der Platine für dieses Modul auch unterschiedlich sein.Derzeit gibt es PCF8574T- und PCFB574AT-Versionen mit den gleichen Pin-Funktionen, aber unterschiedlichen I2C-Geräteadressen.Wenn das Modul verfügbar ist, überprüfen Sie zuerst das Chipmodell und ändern Sie dann die I2C-ID-Nummer im Programm.Lesen Sie unbedingt die Beschreibung unten. Produktdetails: Größe: 41 mm (Länge) x 19 mm (Breite) x 15,3 mm (Höhe). Arbeitsspannung: 2,5–6 V Schaltplan: Pinbeschreibung: Der rechtste Stecker des Moduls entspricht dem ersten Pin des LCD, Strommasse des GND-Systems, VCC-Systemstromversorgung+, SDA-Datenkabel, SCL-Uhrenlinie. Gebrauchsanweisung: Mit der Hintergrundbeleuchtungsleistungssteuerung können Sie festlegen, ob die Hintergrundbeleuchtungsstrom über die Jumper-Kappe angeschlossen werden soll.Stecken Sie die Überbrückungskappe ein, um die Stromversorgung der Hintergrundbeleuchtung anzuschließen, und ziehen Sie die Überbrückungskappe ab, um die Stromversorgung der Hintergrundbeleuchtung zu trennen.Der Kontrast kann durch Drehen des blauen Pot
