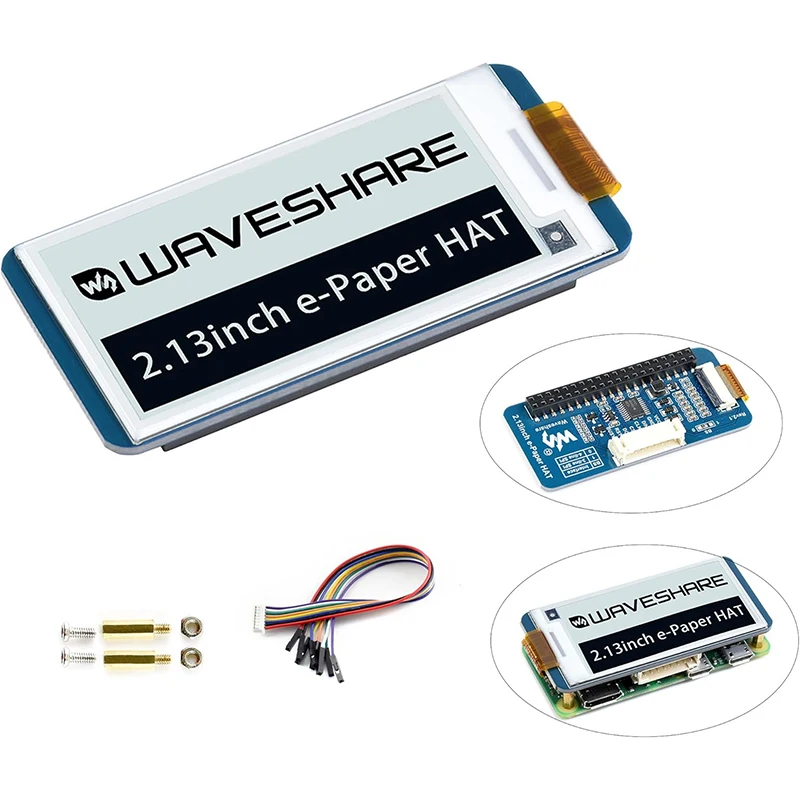

2,13 Zoll E-Ink Display HAT V4 250x122 SPI-Schnittstelle E-Paper-Modul für Raspberry Pi 5/4B/3B+/3B/2B/A+/Zero 2 W/Jetson Nano

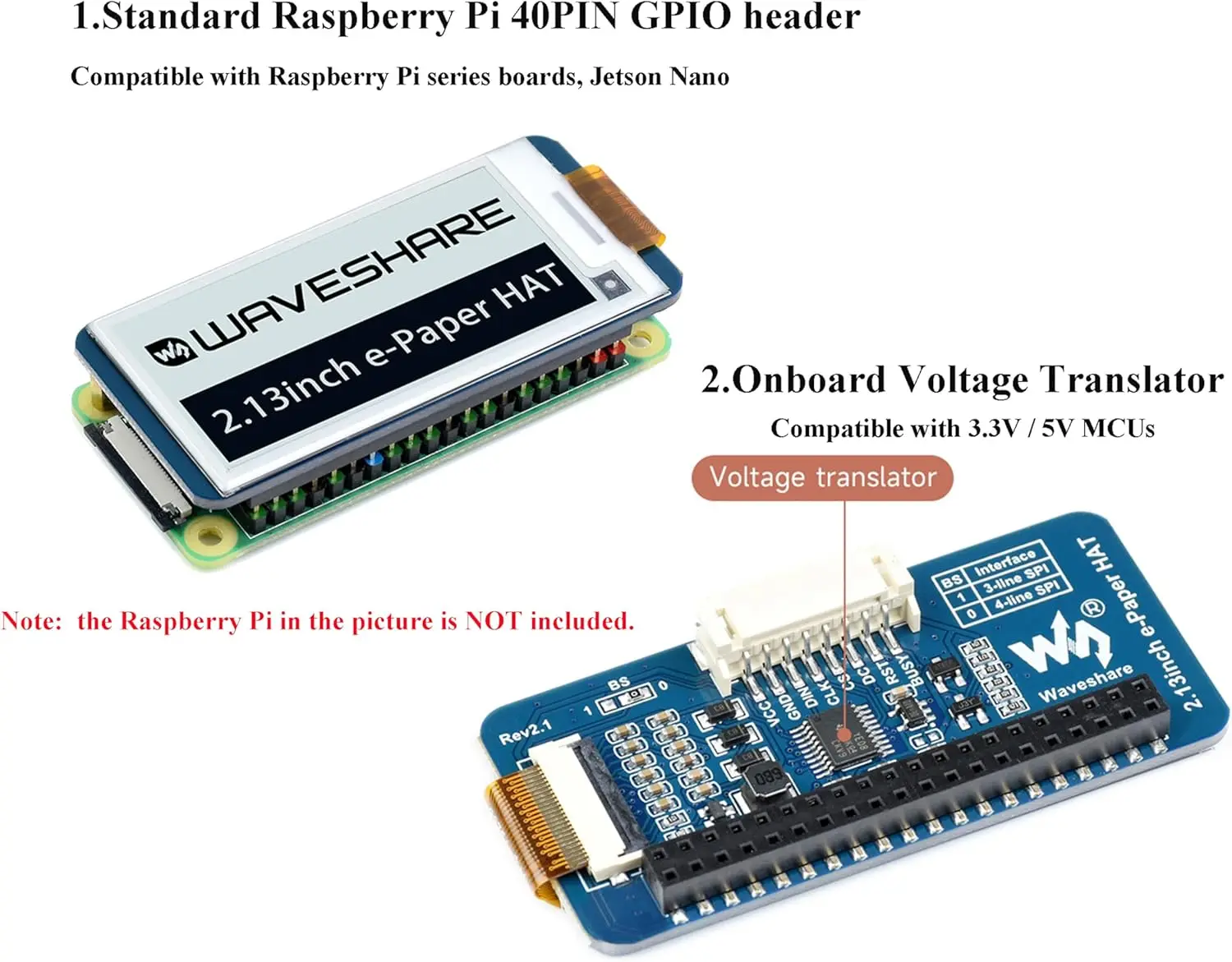

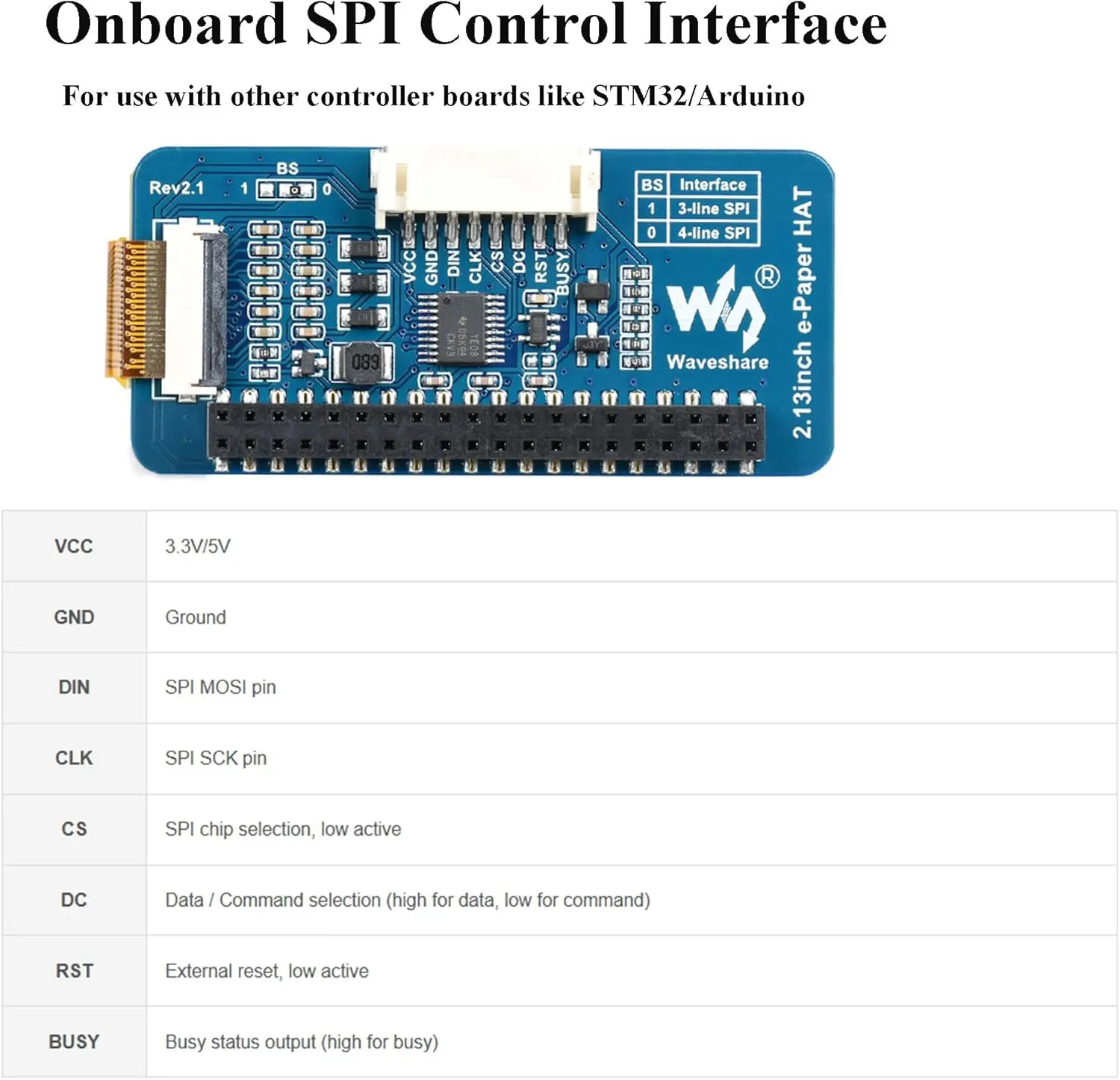

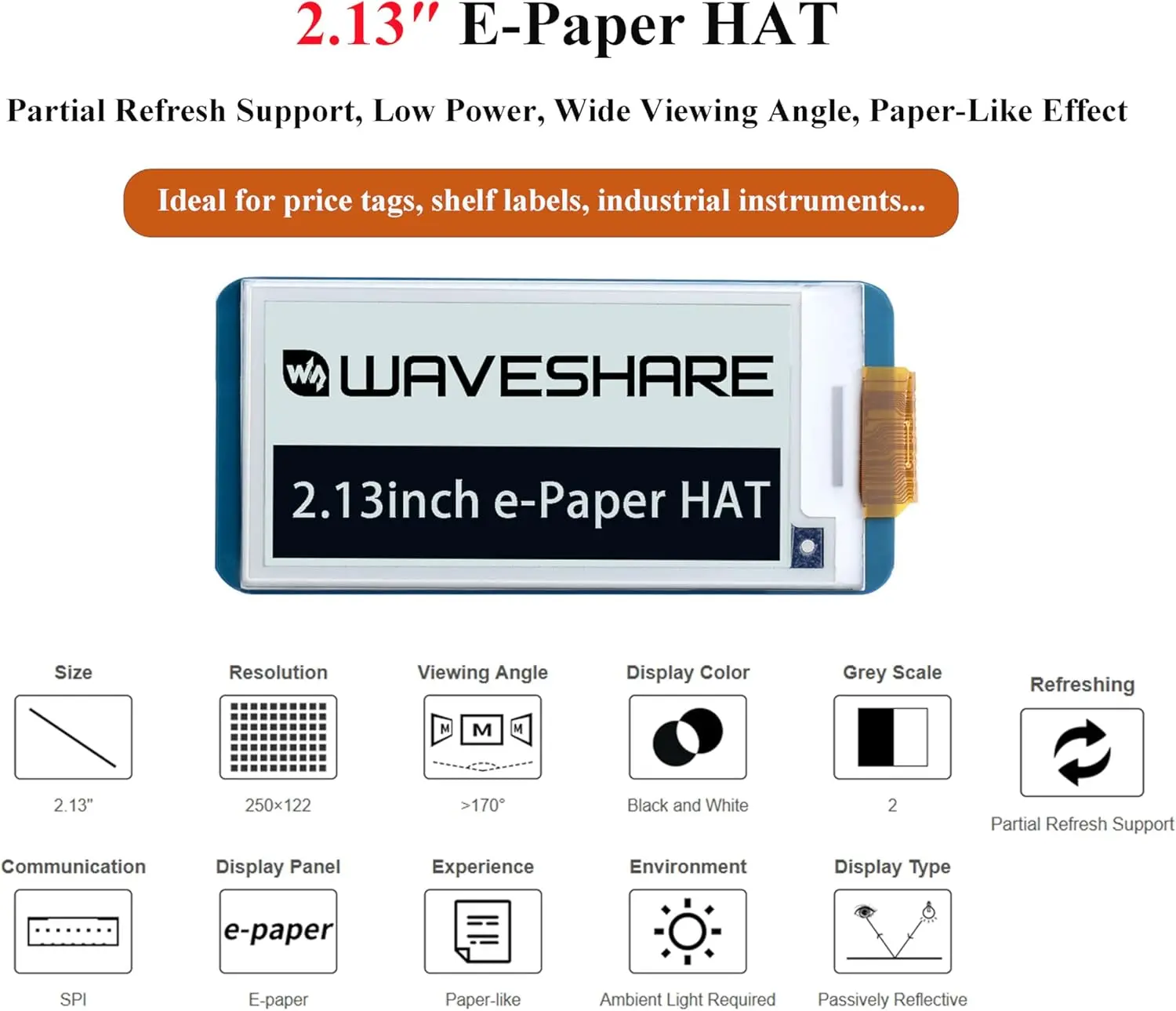

Keine Hintergrundbeleuchtung zeigt den neuesten Inhalt auch bei ausgeschaltetem Gerät lange an Extrem geringer, extrem geringer Stromverbrauch, grundsätzlich ist nur zur Erfrischung Strom erforderlich Standard Raspberry Pi 40PIN GPIO-Erweiterungskopf, unterstützt Boards der Raspberry Pi-Serie, Jetson Nano SPI-Schnittstelle zum Anschluss an Controller-Boards wie Arduino/STM32 usw. Integrierter Spannungsübersetzer, kompatibel mit 3,3 V / 5 V MCUs Kommt mit Online-Entwicklungsressourcen und Handbuch (Schaltplan der Treiberplatine, Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32) Integrierte SPI-Steuerschnittstelle Zur Verwendung mit anderen Controller-Boards wie STM32/Arduino VCC 3,3 V/5 V GND Boden DIN SPI MOSI-Pin CLK SPI SCK-Pin CS Auswahl des SPI-Chips, geringe aktive Daten Gleichstrom Datenspannungs-Auswahl (hoch für Daten, niedrig für Befehl) RST Externer Reset, niedrig aktiv BUSY Geschäftiger Statusausgang (hoch für vielbeschäftigte) Spezifikationen BETRIEBSPANNUNG 3,3 V/5 V GROSSE Skala 2 SCHNITTSTELLUNG 3-Leiter-SPI, 4-Leiter-SPI PARTIALE REFRESH-ZEIT 0,3 s OUTLINE-ABMESSUNGEN 65 × 30,2 mm VOLLSTÄNDIGE RÜCKERZEIT 2s ANZEIGENGRÖSSE 48,55 × 23,71 mm REFRESH POWER 26,4 mW (typisch) DOT PITCH 0,194 × 0,194 mm STANDBY CURRENT 170° FARBE ANZEIGEN schwarz, weiß 2,13 Zoll E-Papier × 1 (ohne Leiterplatte) ODER 2,13 Zoll E-Papier HUT x1 (Mit Leiterplatte) RPi-Schraubenpaket (2 Stück) x1 PH2.0 20cm 8Pin x1
