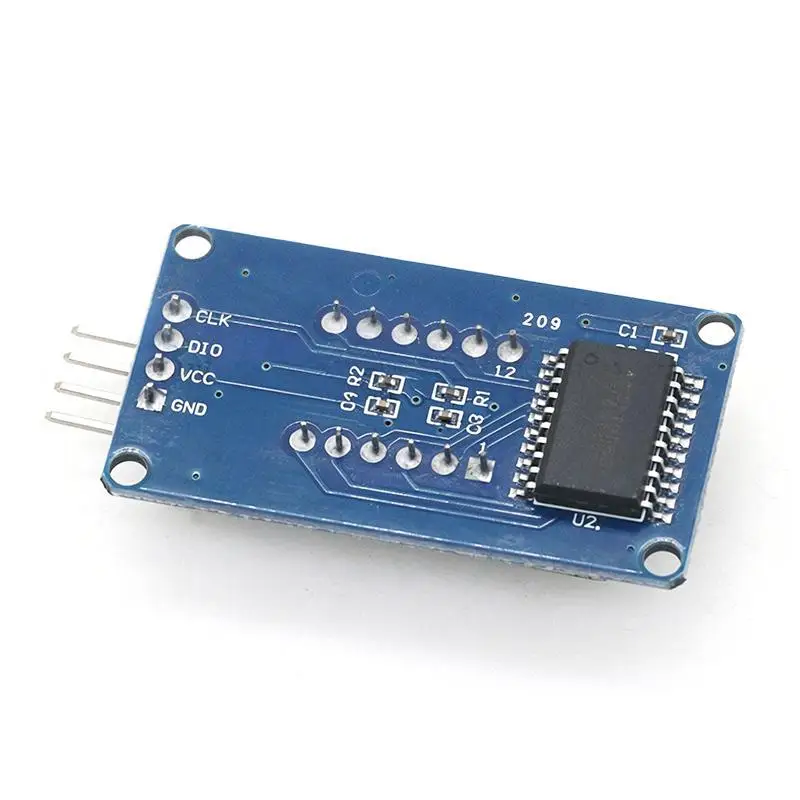

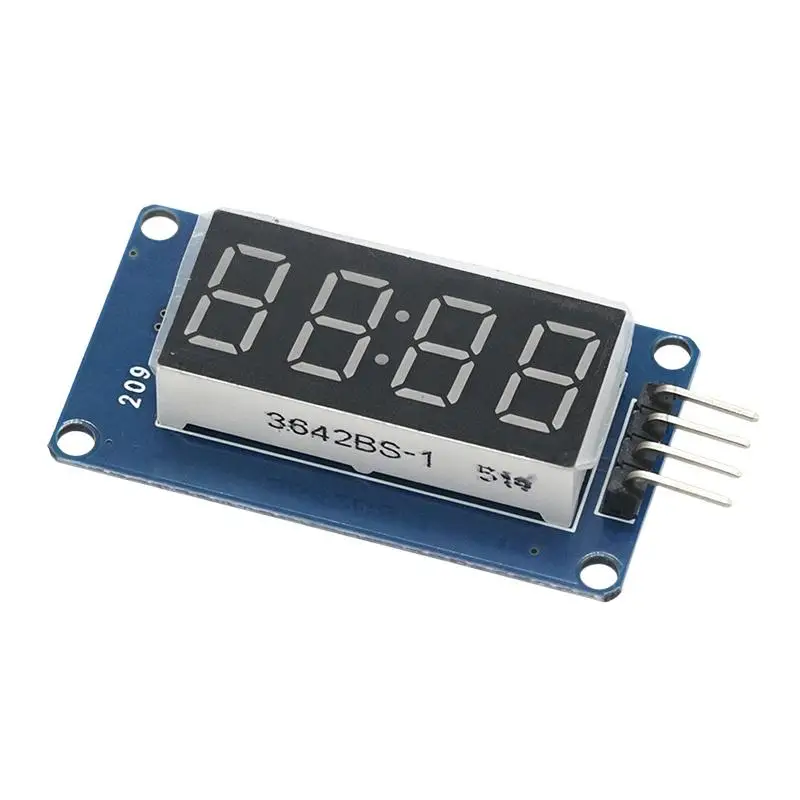

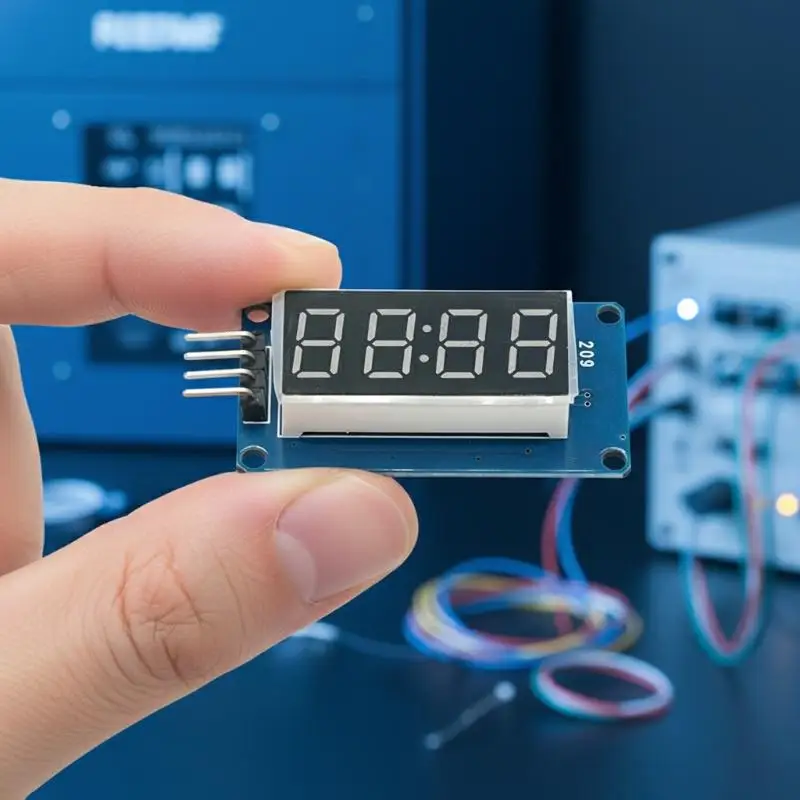

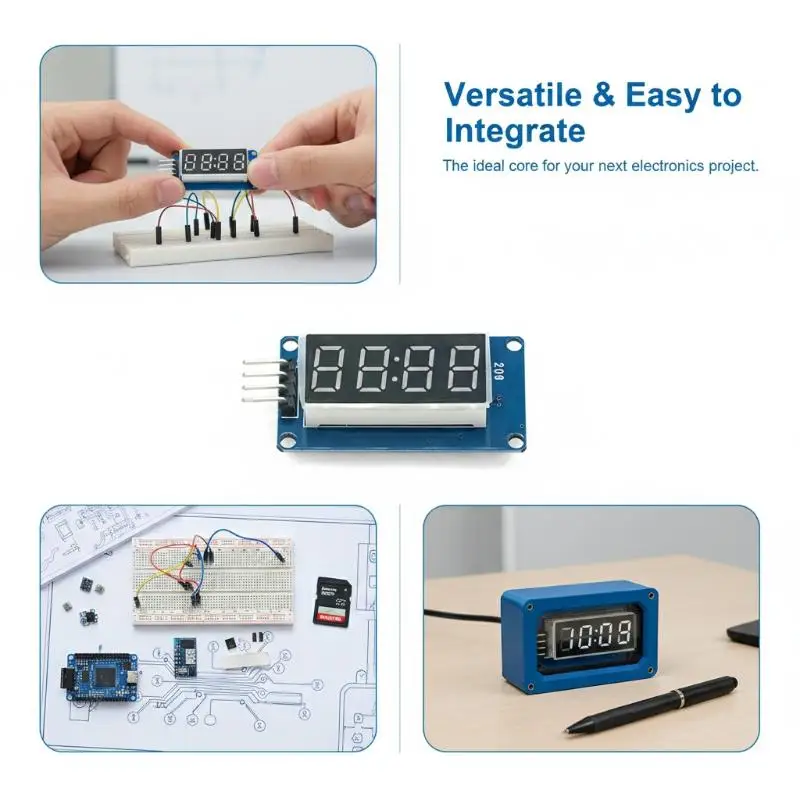

Beschreibung Das Modul ist ein 12-poliges Anzeigemodul mit einer 4-Punkt-gemeinsamen digitalen Röhre (0,36 Zoll) mit einem Taktanschluss. Der Treiberchip ist TM1637. Es benötigt nur 2 Signalleitungen, um die MCU die Steuerung der 4-Bit-8-Segment-Digitalröhre zu ermöglichen. Die Modulfunktionen sind wie folgt: Anzeigegerät ist eine 4-stellige rote Yang-Digitalröhre Digitale Röhre, 8-stufig einstellbare Graustufen Die Steuerschnittstellenstufe kann 5 V oder 3,3 V betragen 4 M2 Schraubenpositionierungslöcher für einfache Installation SteuerschnittstelleInsgesamt 4 Pins (GND, VCC, DIO, CLK), GND ist Masse, VCC ist die Stromversorgung, DIO ist der Dateneingangs- und -ausgangspin, CLK ist der Taktsignalpin; Digitalanzeige: 4-stellige gemeinsame Anode mit einer 0,36-Zoll-Digitalanzeige mit einem roten Markierungspunkt; Positionierungsloch: 4 M2-Schraubenpositionierungsbohrungen, der Lochdurchmesser beträgt 2,2 mm, was die Installation und Positionierung des Moduls erleichtert und die Modulkombination ermöglicht; Übersicht über die Bibliotheksroutinen: 1. ClockDisplay: Nutzen Sie den Timer 1 der MCU auf dem Motherboard, um die Zeit zu messen und die 4-stellige Anzeige darzustellen. 2. NumberFlow: 0~9, A, b, C, d, E, F und weitere 16 Zeichen fließen von rechts nach links. 3. Stoppuhr: Verwenden Sie den Timer 1 der MCU auf dem Motherboard zur Zeitmessung und nutzen Sie die Taste, um die Stoppuhrfunktion zu realisieren. Experimentausrüstung: Ein Arduino-kompatibles Motherboard Catduino (nicht mit Open-Source-Hardware vertraut, kann als Atmega328P-Mikrocontroller-Entwicklungsboard verstanden werden) und ein Mini-USB-Kabel; 1 4-stelliges Digitalröhren-Anzeigemodul; 4 männliche auf weibliche Leitungen zum Anschluss der Steuerschnittstelle des Moduls und des Cat duino Entwicklungsboards; Experimenteller Ablauf: 1. Verwenden Sie 4 männliche zu weibliche Leitungen, ein 4-stelliges Digitalanzeigemodul, das mit dem Catduino verbunden ist, wie
