CHF 6.90

💬 076 792 63 50 (WhatsApp / SMS)

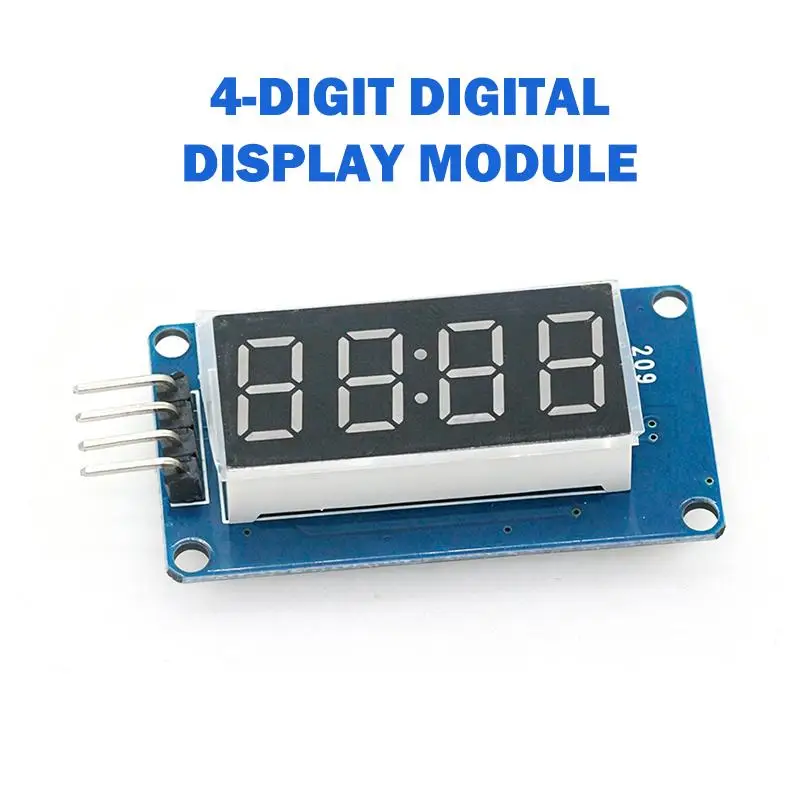

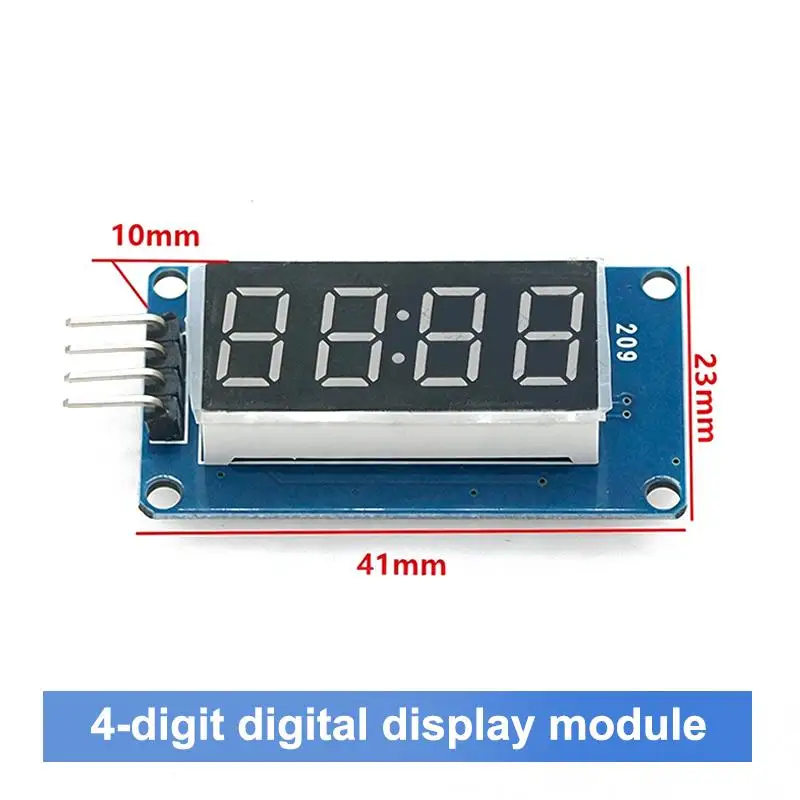

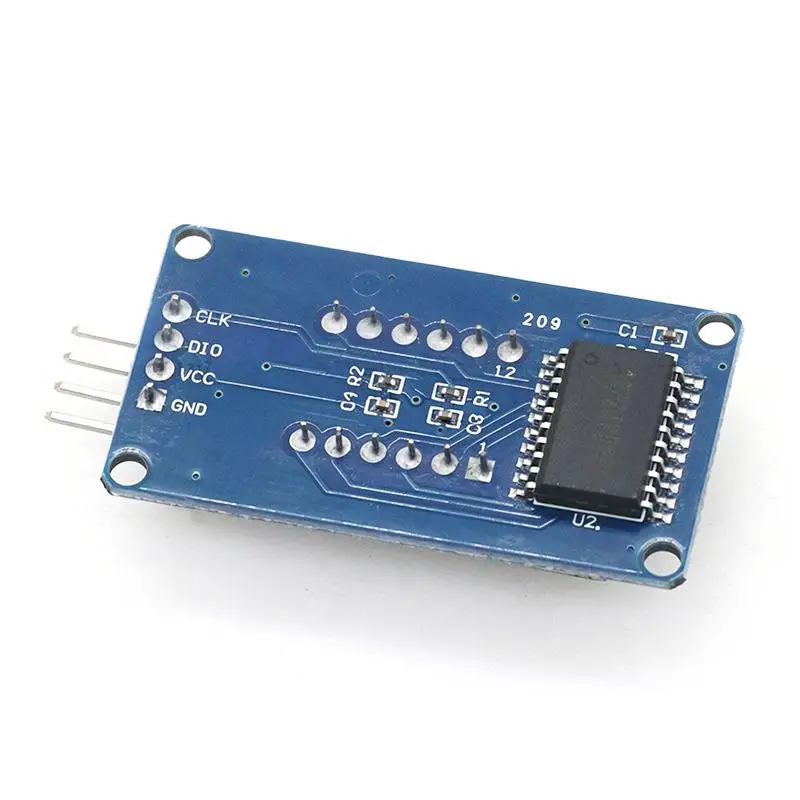

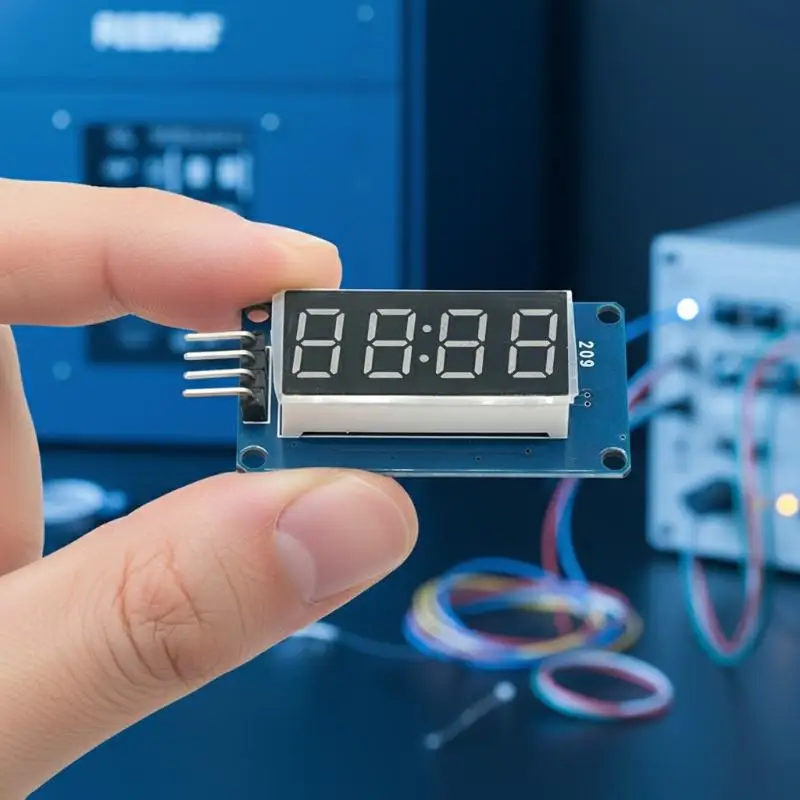

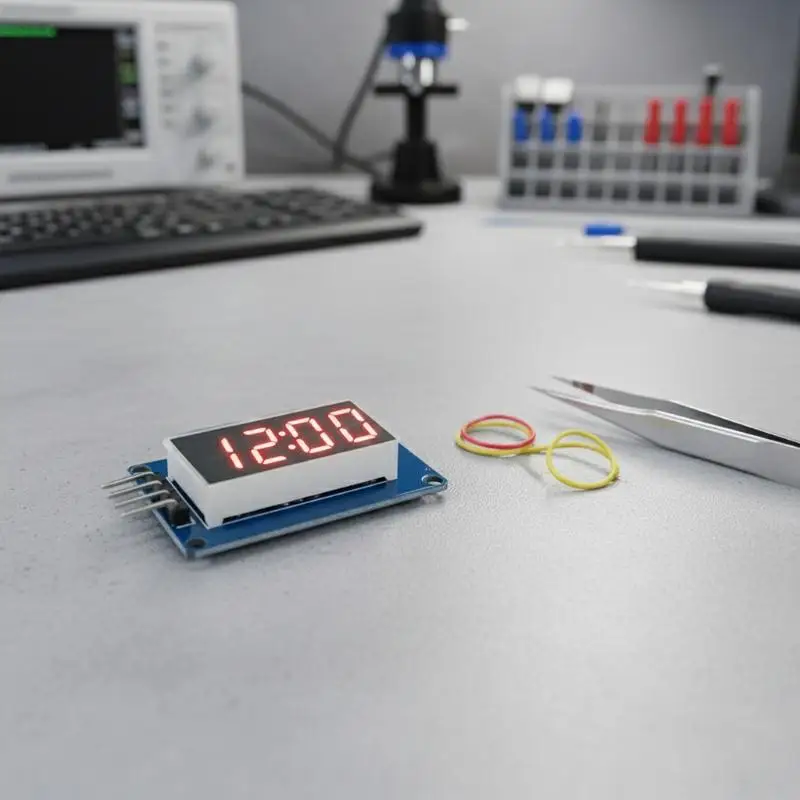

Beschreibung Das Modul ist ein 12-Pin-Anzeigemodul mit einer 4-Punkt-Gemeinschafts-Digitalröhre (0,36 Zoll) mit einem Taktgeber.Der Treiberchip ist TM1637.Es sind nur 2 Signalleitungen erforderlich, damit die MCU die 4-Bit-8-Segment-Digitalröhre steuern kann. Die Merkmale des Moduls sind wie folgt: Das Anzeigegerät ist eine 4-stellige rote Digitalröhre. Digitale Röhre mit 8-stufiger Graustufeneinstellung Die Steuerungsschnittstelle kann 5V oder 3,3V haben. 4 M2-Schraubenpositionierungslöcher für einfache Installation Steuerungsschnittstelle: Insgesamt 4 Pins (GND, VCC, DIO, CLK), GND ist die Erdung, VCC ist die Stromversorgung, DIO ist der Daten-Ein- und -Ausgangspin, CLK ist der Taktgeber-Pin; Digitale Anzeige: 4-stellige gemeinsame Anode mit einer 0,36-Zoll-Digitalanzeige mit einem Markierungspunkt, rot hervorgehoben; Positionierungslöcher: 4 M2-Schraubenpositionierungslöcher mit einem Lochdurchmesser von 2,2 mm, die eine einfache Installation und Positionierung des Moduls ermöglichen und die Modulkombination realisieren. Übersicht der Bibliotheksroutinen: 1.ClockDisplay: Verwenden Sie den Timer 1 der MCU auf dem Motherboard zur Zeitmessung und lassen Sie die 4-stellige Anzeige anzeigen. 2.NumberFlow: 0~9, A, b, C, d, E, F und weitere 16 Zeichen fließen von rechts nach links. 3.Stoppuhr: Verwenden Sie den Timer 1 der MCU auf dem Motherboard zur Zeitmessung und nutzen Sie die Taste, um die Stoppuhrfunktion zu aktivieren. Experimentausrüstung: Ein Arduino-kompatibles Motherboard (Catduino, für Nicht-Kennenleute der Open-Source-Hardware kann dies als Entwicklungsboard mit Atmega328P-Mikrocontroller verstanden werden) und ein Mini-USB-Kabel; 1 4-stelliges Digitalröhren-Anzeigemodul; 4 Stecker-zu-Buchse-Kabeln zum Verbinden der Steuerungsschnittstelle des Moduls mit der Cat-Duino-Entwicklungsplatine; Experimentelles Verfahren: 1. Verwenden Sie 4 männlich-weibliche Leitungen für das 4-stellige Digitalanzeigemodul, das wie in der
