Tm1637 4-Bit-Digital-LED-Anzeigemodul für Arduino 7-Segment 0,36 Zoll Uhr rote Anoden röhre vier serielle Treiber platine

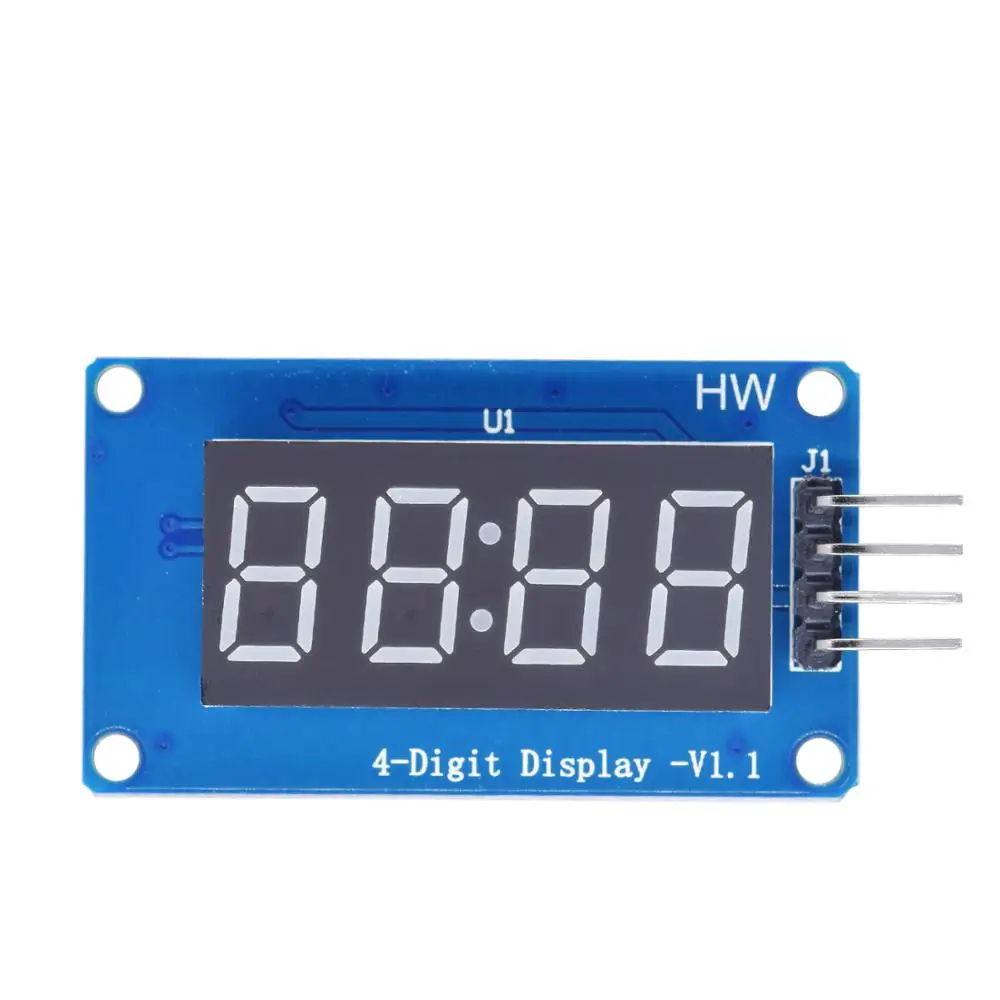

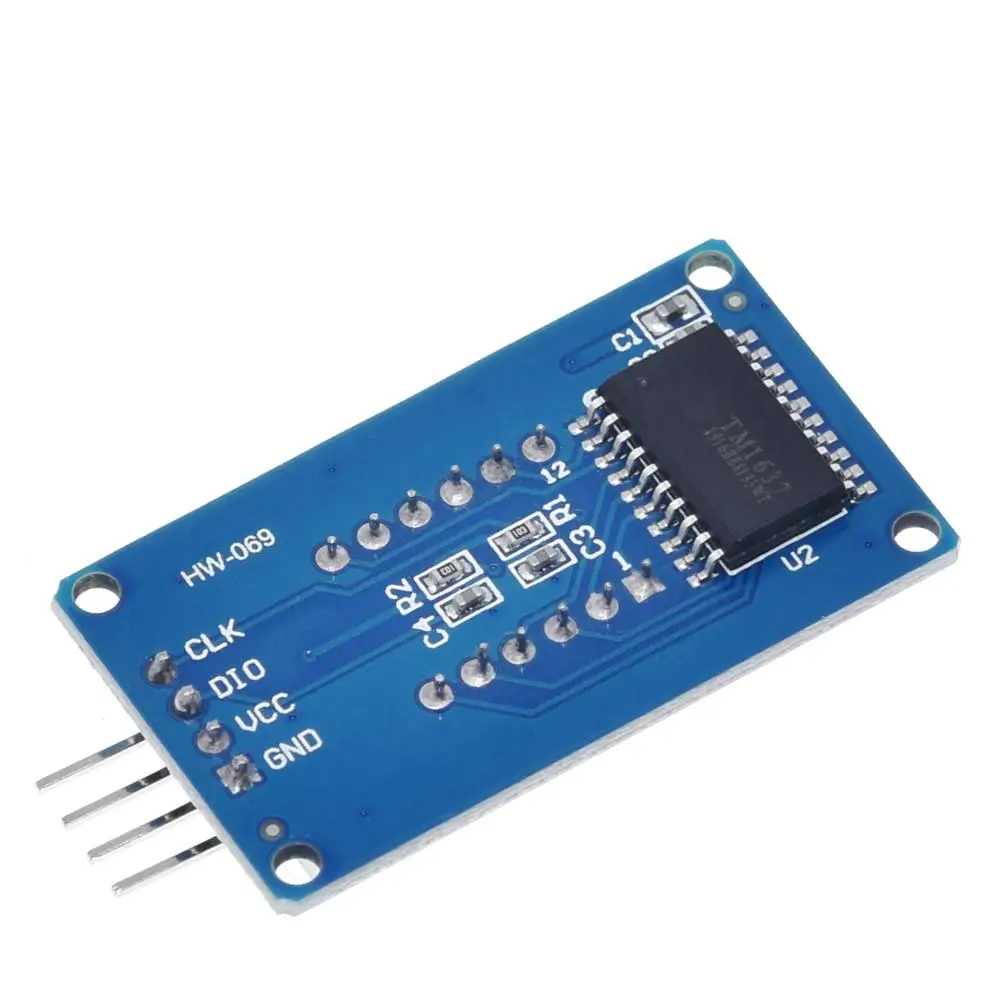

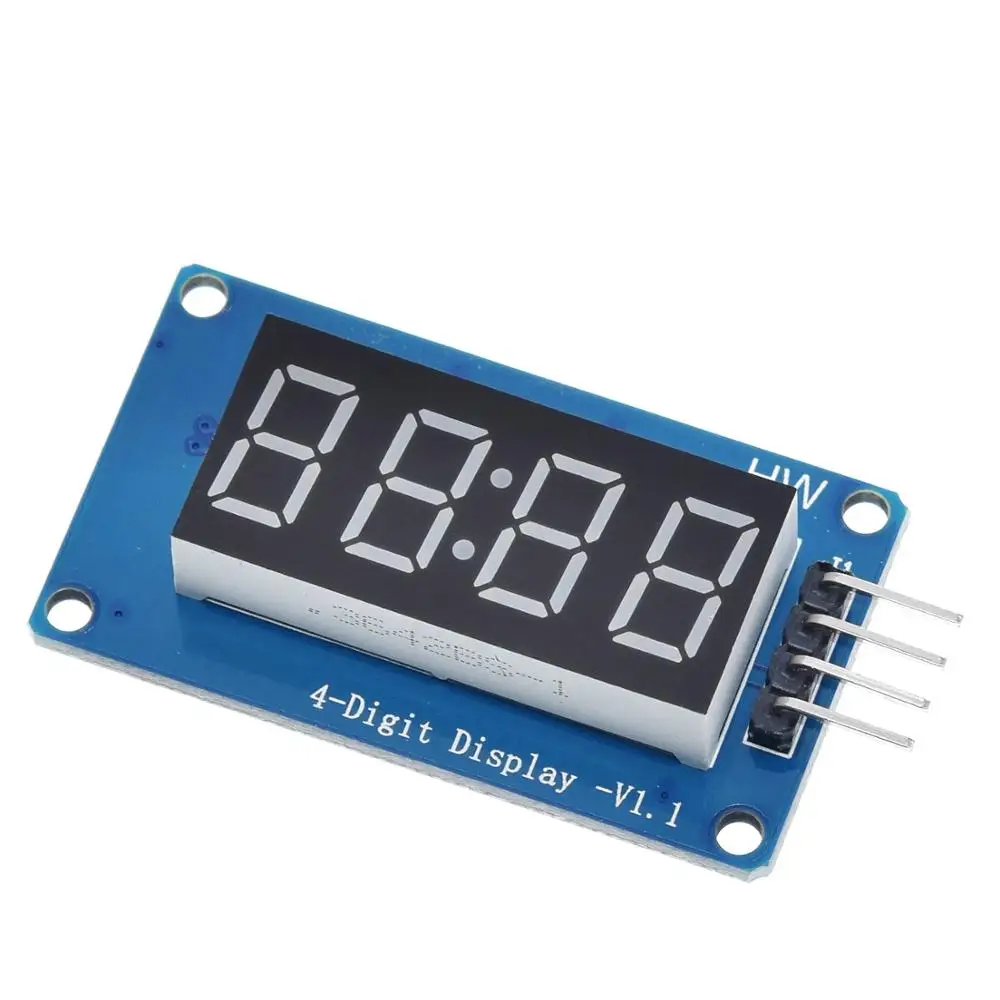

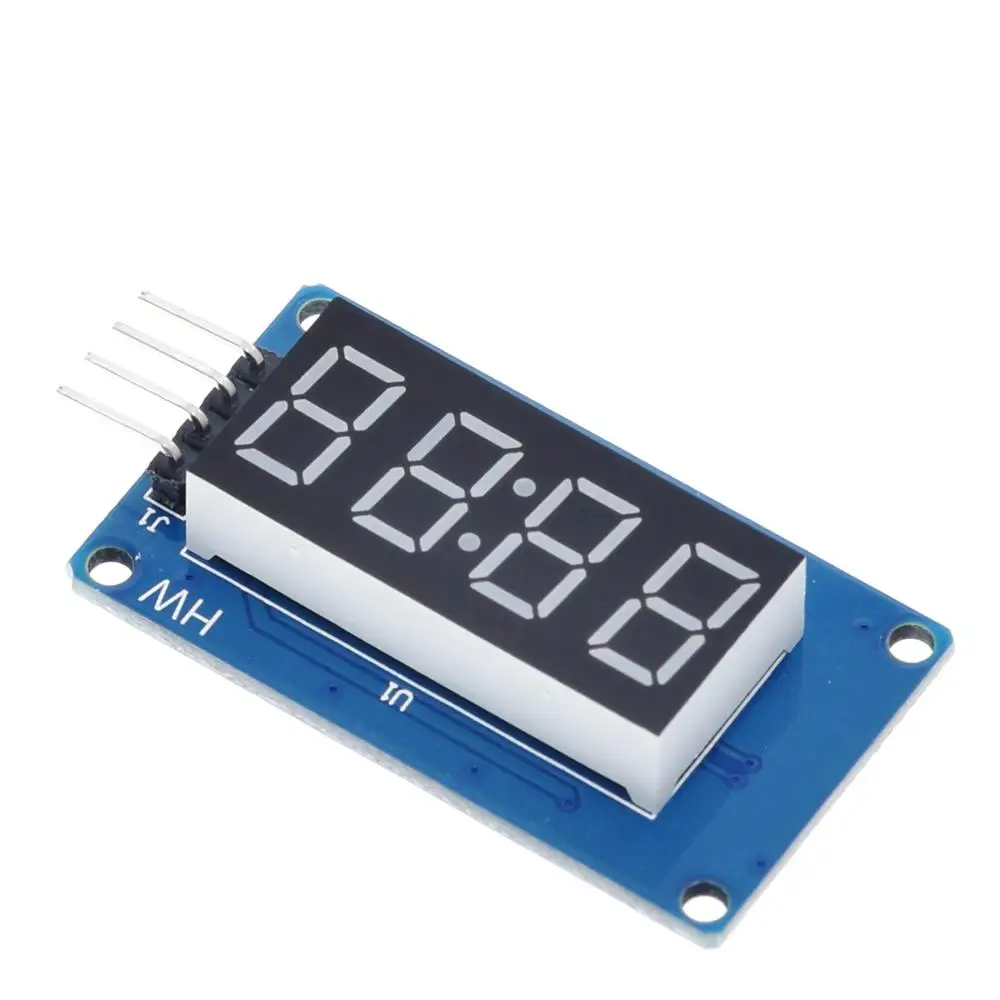

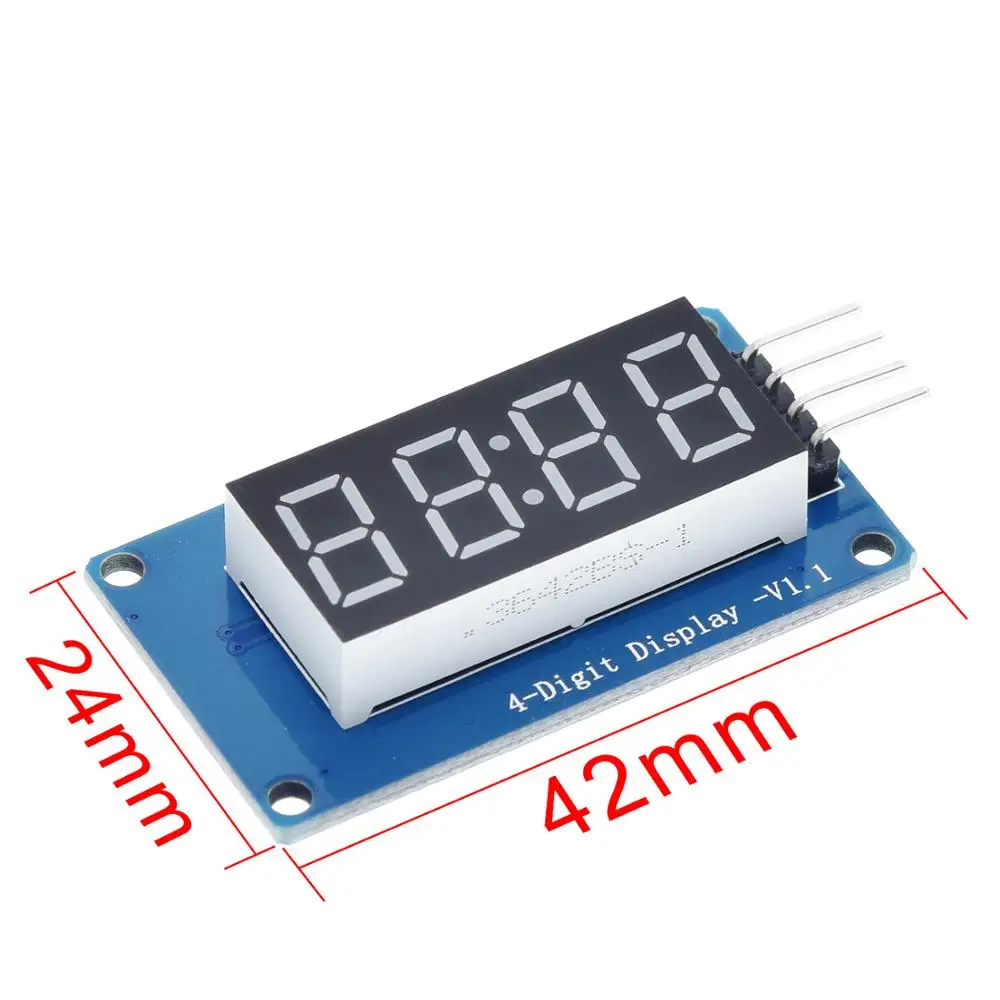

Das Modul ist ein 12-poliges Anzeige modul mit einer 4-Punkt-Digitalröhre (0,36 Zoll) mit einem Taktpunkt. Der Treiber-Chip ist tm1637. Es werden nur 2 Signal leitungen benötigt, damit der mcu die digitale 4-Bit-8-Segment-Röhre steuern kann. Die Modul merkmale sind wie folgt: Anzeigegerät ist 4-stellige Yang rote Digital röhre Digital röhre 8-stufige Graustufen einstellbar Steuers chnitt stellen ebene kann 5V oder 3,3 V sein 4 m2 Schrauben position ier löcher für einfache Installation Projekt Minimaler Wert Typischer Wert Maximal Einheit Spannung 3.3 5 5.5 Vdc Strom (@ 5v) - 30 80 Ma Größe 42x24x12 Mm Gewicht 8 G Steuerungs schnitts telleInsgesamt 4 pins (gnd, vcc, dio, clk), gnd ist erdet, vcc ist die strom versorgung, dio ist die daten eingang und ausgang pin, clk ist der Taktsignal stift; Digitale Röhre: 4-stellige gemeinsame Anode mit einer 100-Zoll-Digitalröhre mit einem Score-Punkt, rot hervor gehoben; Position ierungsloch: 4 m2 Schrauben position ierungs löcher, der Loch durchmesser beträgt 2,2mm, wodurch das Modul einfach zu installieren und zu positionieren ist und die Modul kombination realisiert wird; Übersicht der Bibliotheks routinen: 1. Clock display: Verwenden Sie den Timer 1 des mcu auf dem Motherboard zu Zeit und lassen Sie die 4-stellige Anzeige anzeigen. 2. number flow: 0 ~ 9, a, b, c, d, e, f und andere 16 Zeichen fließen von rechts nach links. 3. Stoppuhr: Verwenden Sie den Timer 1 des mcu auf dem Motherboard zur Zeit und verwenden Sie die Taste, um die Stoppuhr funktion zu realisieren. Experiment ausrüstung: Ein ard uino kompatibles Motherboard Cat Duino (nicht vertraut mit Open-Source-Hardware kann als atmega328p Micro controller Development Board verstanden werden) und ein Mini-USB-Kabel; 1 4-stelliges digitales Röhren anzeige modul; 4 männliche bis weibliche
