TM1637 LED-Anzeigemodul, 7 Segmente, 4 Bits, 0,36 Zoll Uhr, LED-Anode, digitale Röhre, vier serielle Treiberplatine für Arduino

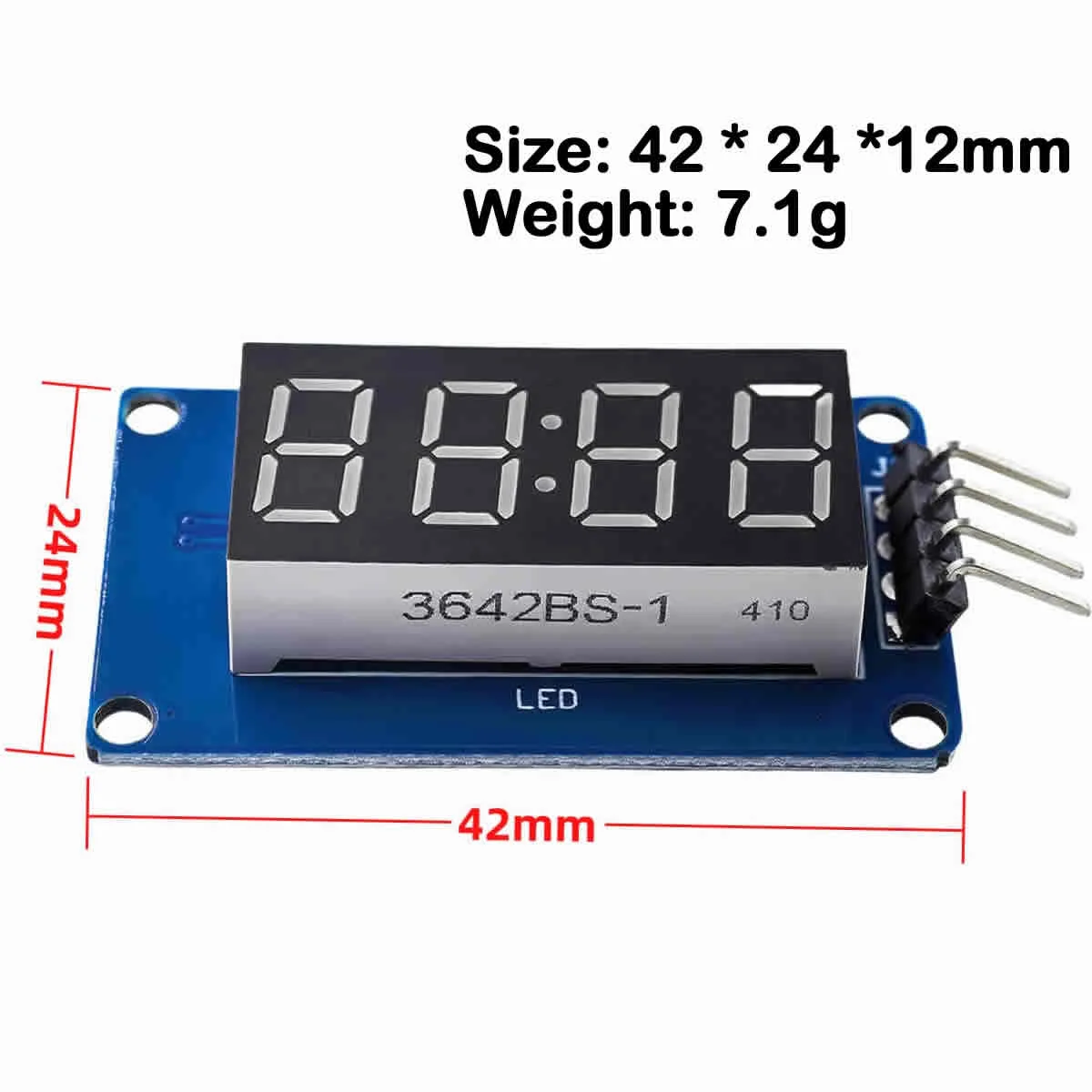

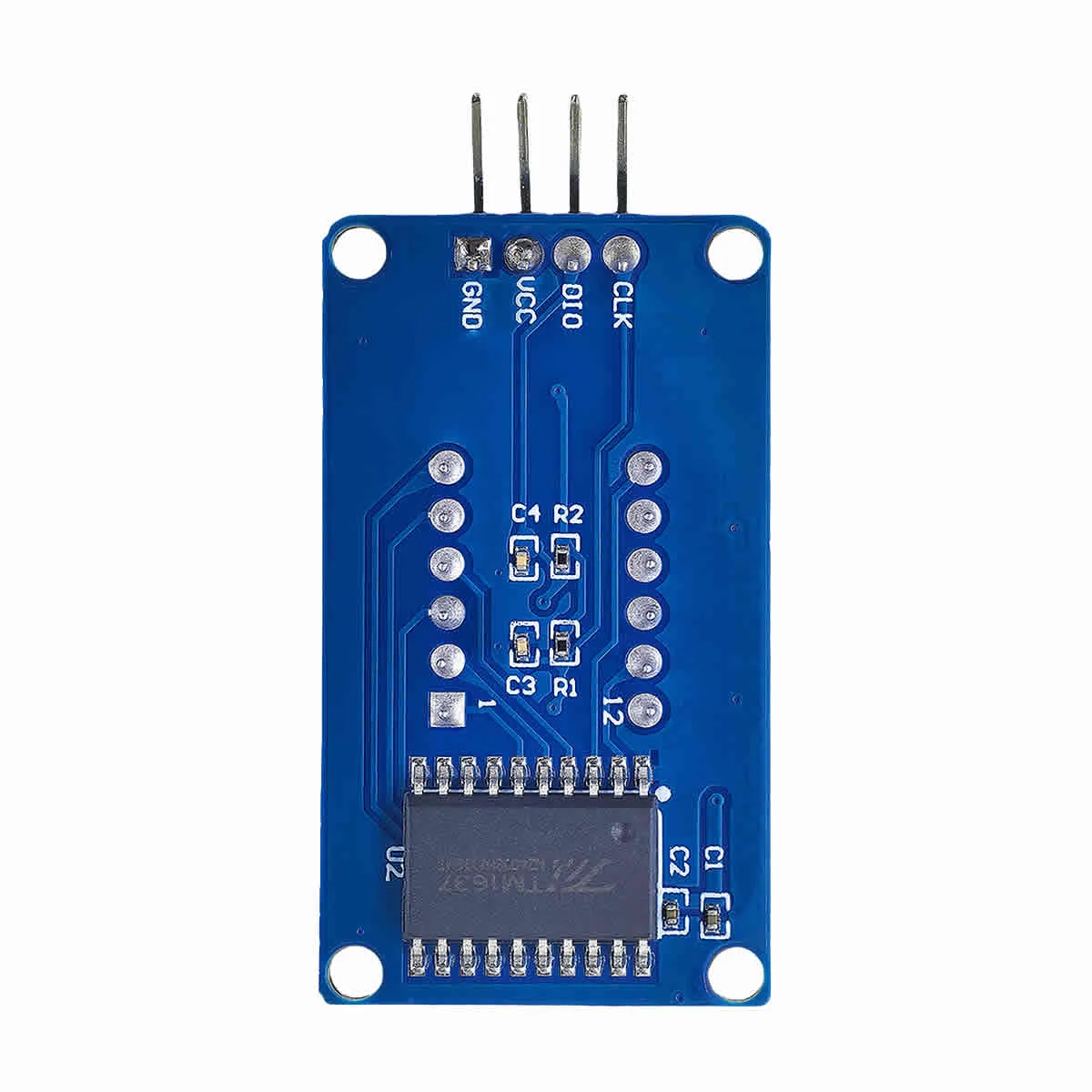

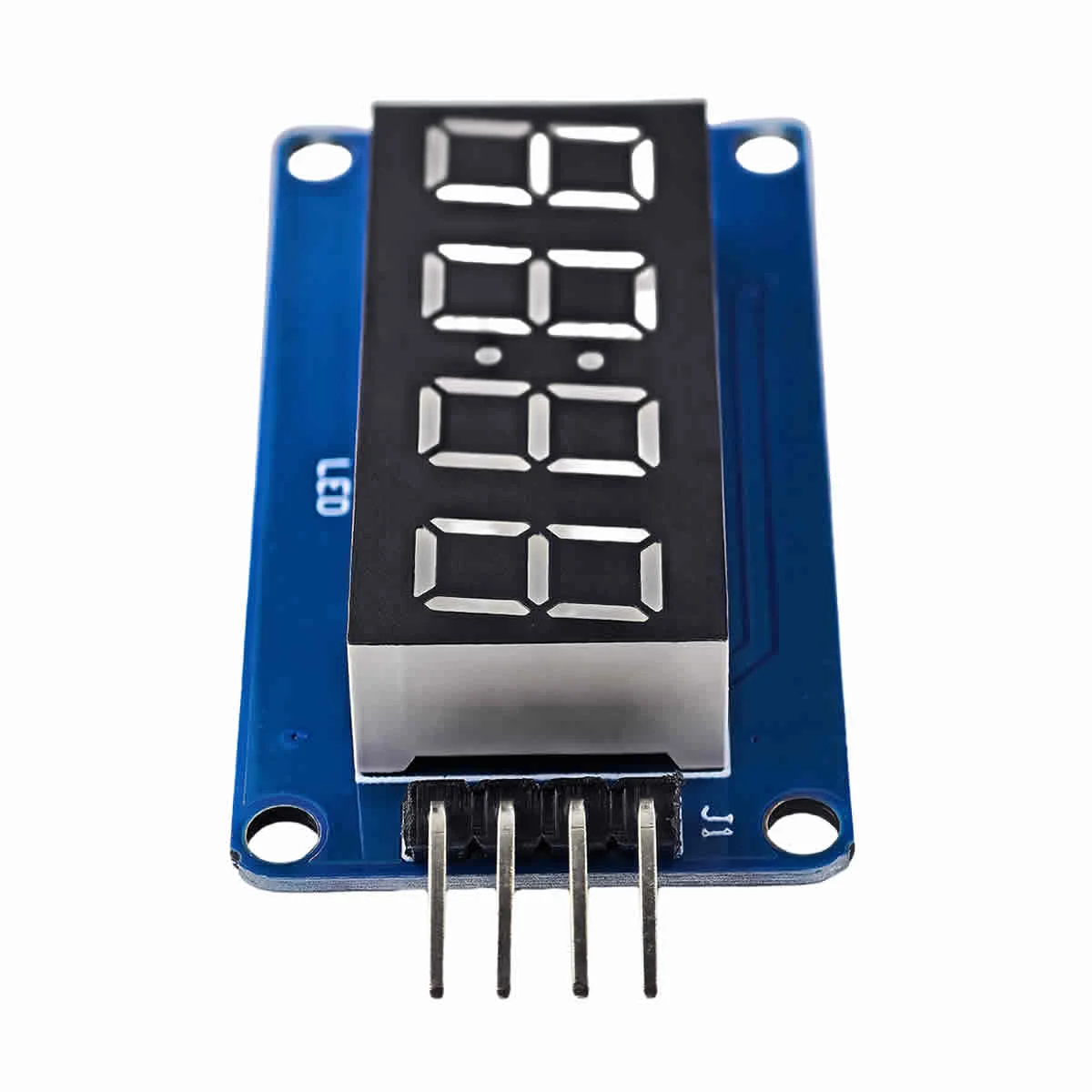

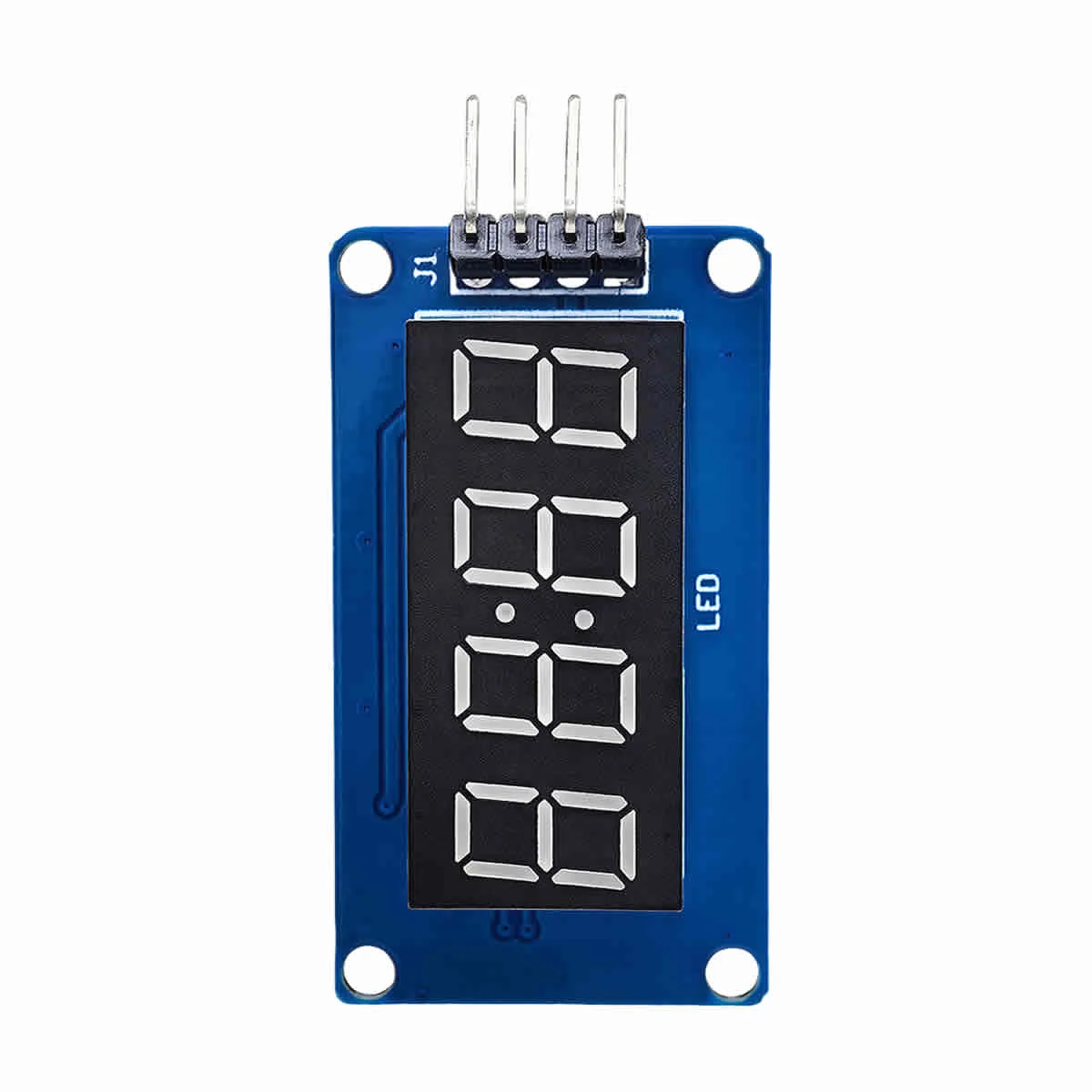

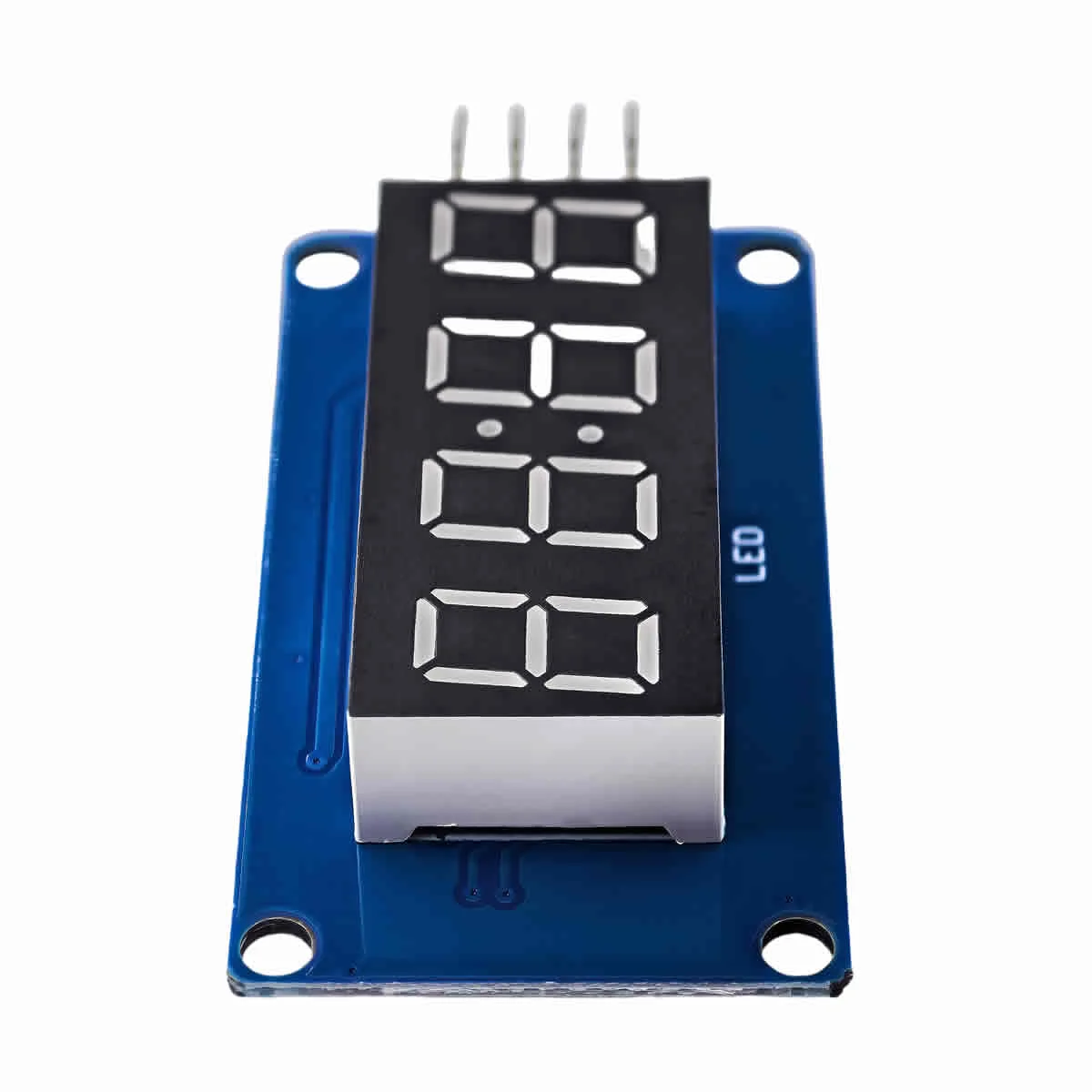

TM1637 LED-Anzeigemodul 7-Segment 4-Bit 0,36 Zoll Uhr LED-Anode Digitalröhre Vier serielle Treiberplatine für Arduino Das Modul ist ein 12-poliges Anzeigemodul mit einer 4-Punkt-gemeinsamen digitalen Röhre (0,36 Zoll) mit einem Taktanschluss. Der Treiberchip ist TM1637. Es benötigt nur 2 Signalleitungen, um die MCU die Steuerung der 4-Bit-8-Segment-Digitalröhre zu ermöglichen. Die Modulfunktionen sind wie folgt: Anzeigegerät ist eine 4-stellige rote Yang-Digitalanzeige Digitale Röhre, 8-stufig einstellbare Graustufen Die Steuerschnittstellenstufe kann 5 V oder 3,3 V betragen 4 M2-Schraubenpositionierungslöcher für einfache Installation Projekt Mindestwert Typischer Wert Maximal Einheit Spannung 3.3 5 5.5 VDC Strom (@5V) - 30 80 mA Größe 42X24X12 mm Gewicht 7.1 g SteuerschnittstelleInsgesamt 4 Pins (GND, VCC, DIO, CLK), GND ist Masse, VCC ist die Stromversorgung, DIO ist der Dateneingangs- und -ausgangspin, CLK ist der Taktsignalpin; Digitalanzeige: 4-stellige gemeinsame Anode mit einer 0,36-Zoll-Digitalanzeige mit einem roten Markierungspunkt; Positionierungsloch: 4 M2-Schraubenpositionierungsbohrungen, der Lochdurchmesser beträgt 2,2 mm, was die Installation und Positionierung des Moduls erleichtert und die Modulkombination ermöglicht; Übersicht über die Bibliotheksroutinen: 1. Taktanzeige: Nutzen Sie den Timer 1 der MCU auf dem Mainboard zur Zeitmessung und lassen Sie die 4-stellige Anzeige anzeigen. 2. Zahlenfluss: 0~9, A, b, C, d, E, F und weitere 16 Zeichen fließen von rechts nach links. 3. Stoppuhr: Verwenden Sie den Timer 1 der MCU auf dem Motherboard zur Zeitmessung und die Taste zur Realisierung der Stoppuhrfunktion. Experimentausrüstung: Ein Arduino-kompatibles Motherboard Catduin
