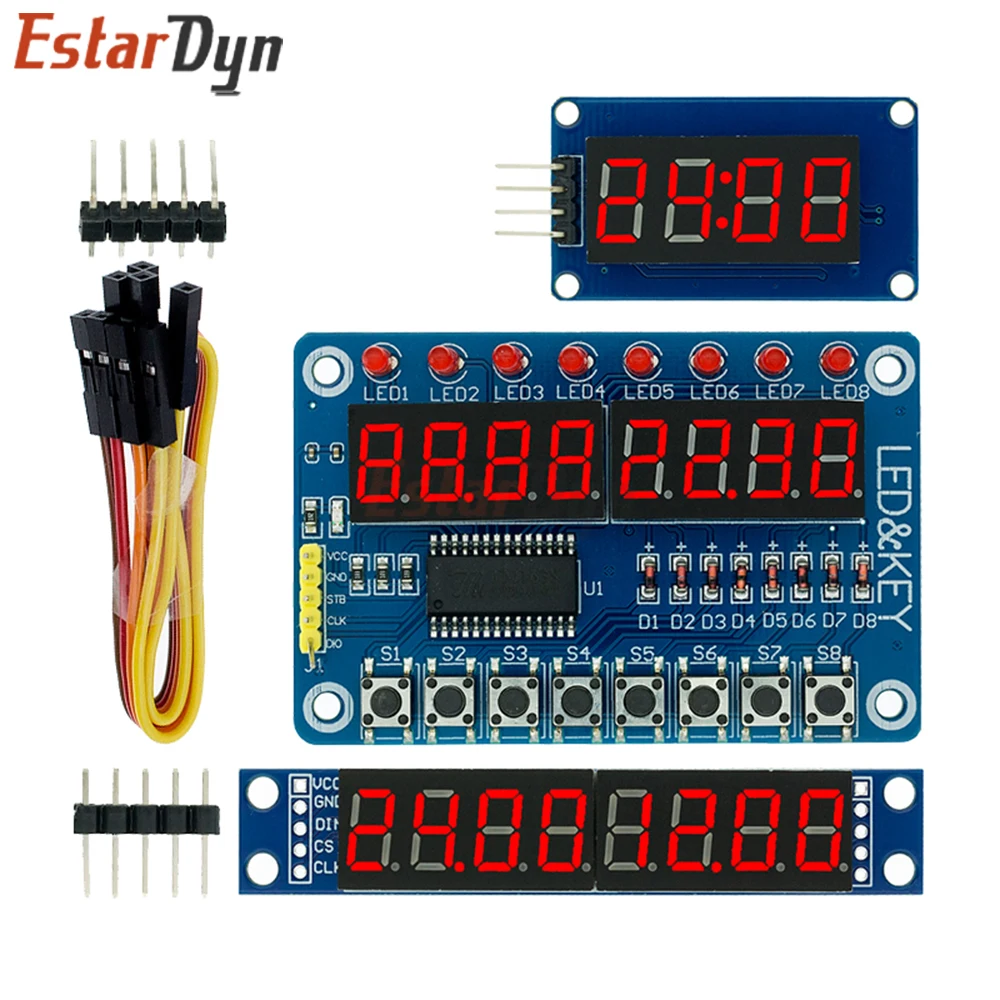

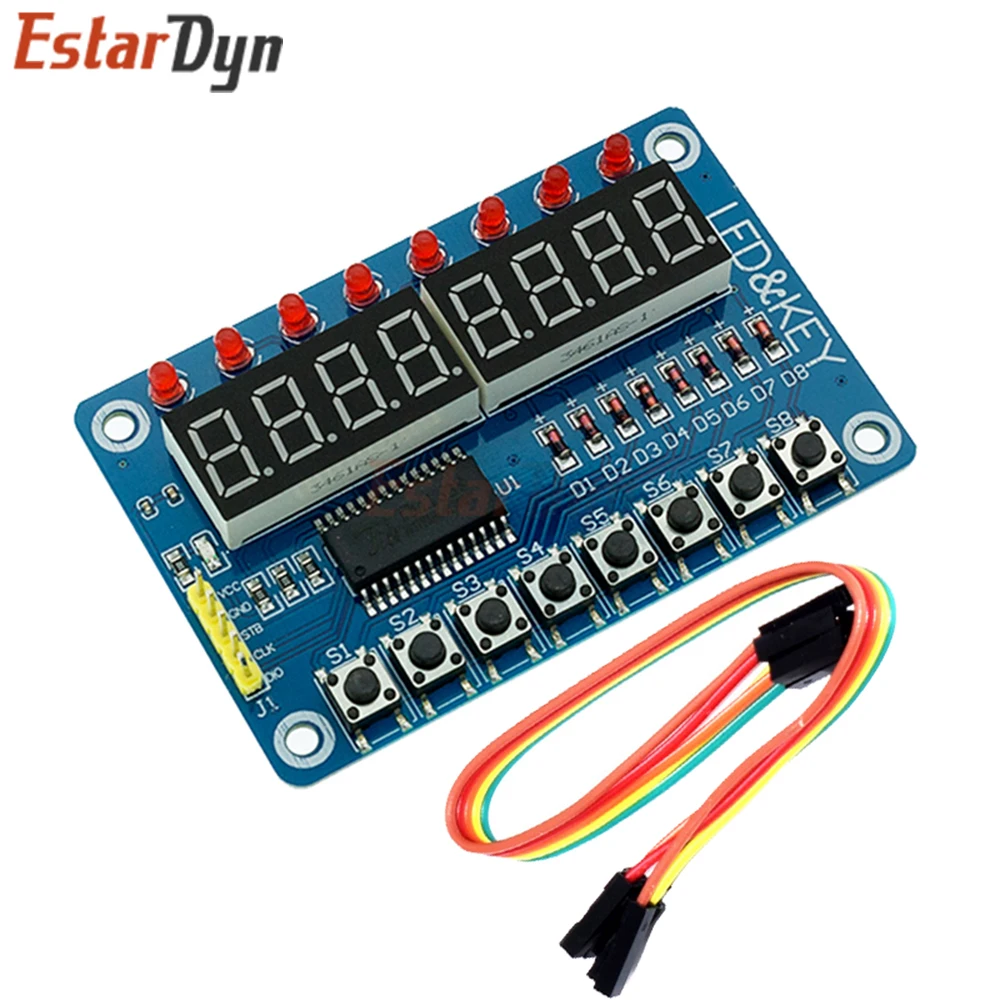

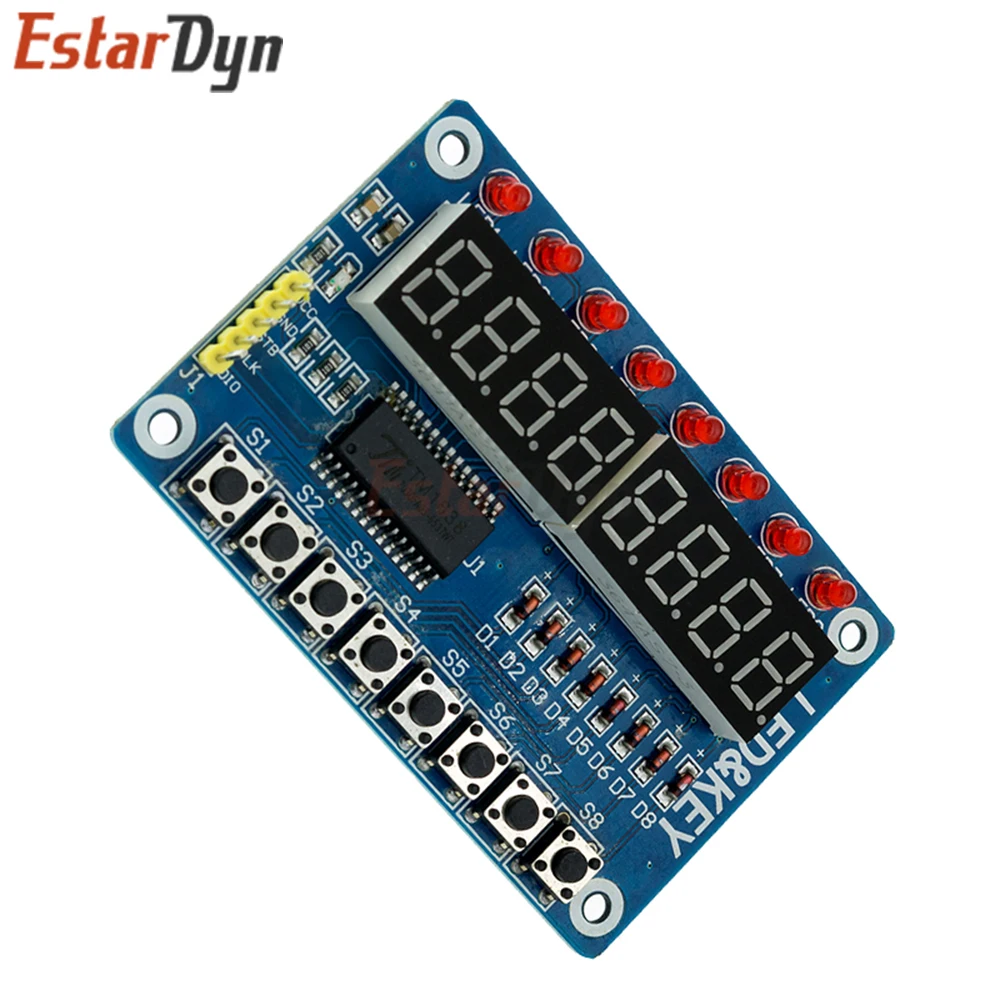

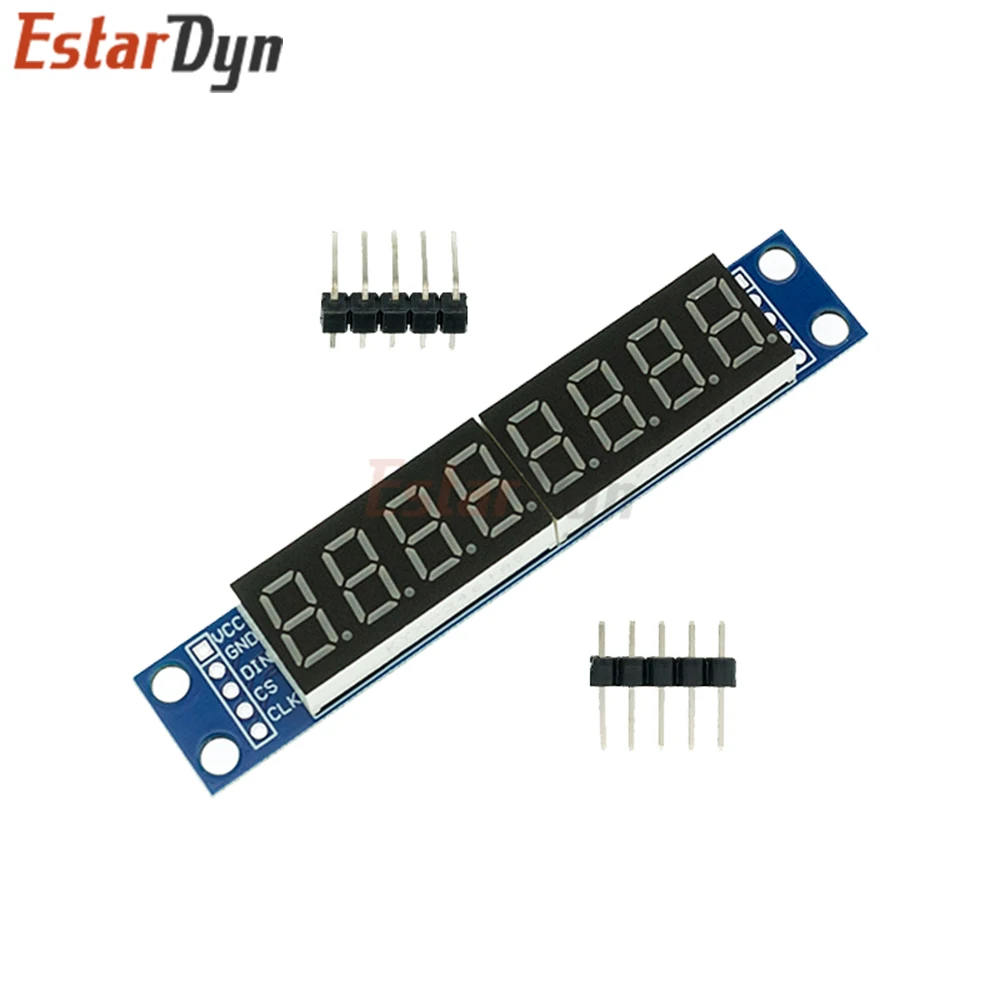

Estardyn TM1637/TM1638/MAX7219 LED-Anzeigemodul, 4/8 Bit 0,36 Zoll rote Anodenröhre, serieller Treiber

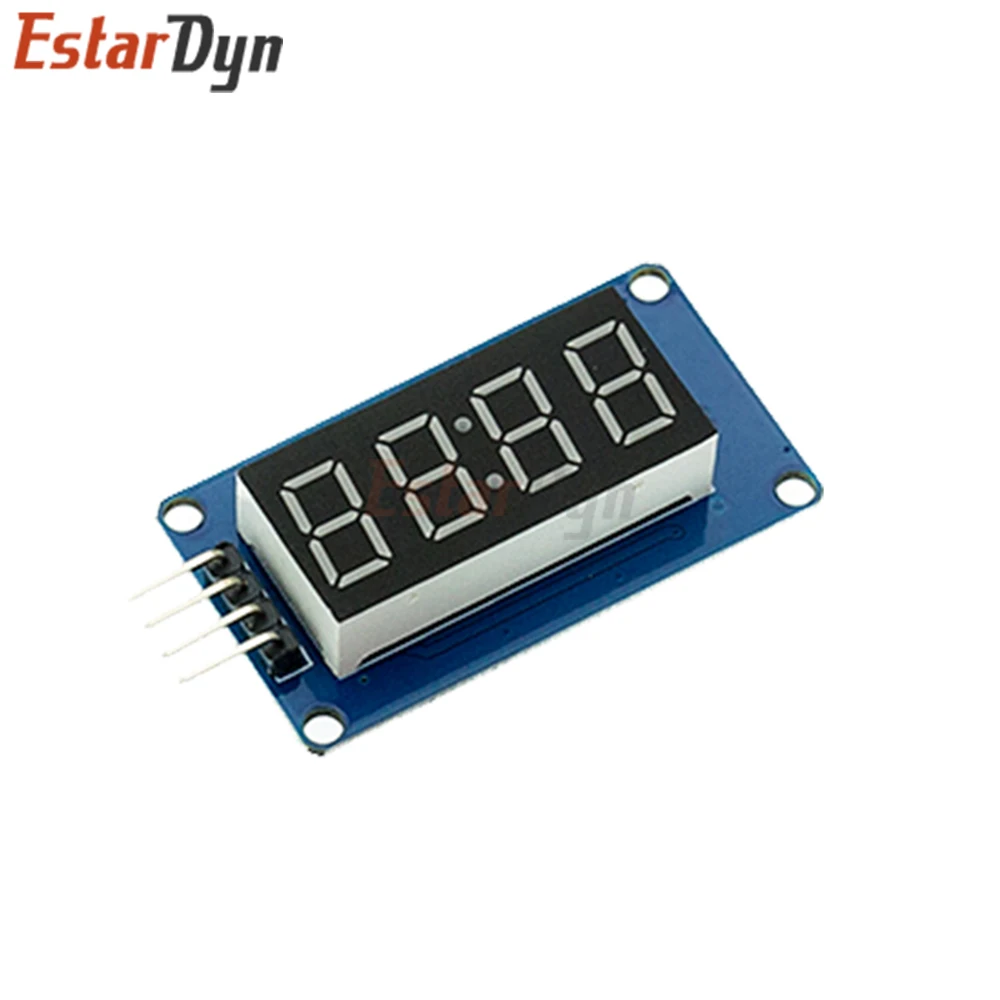

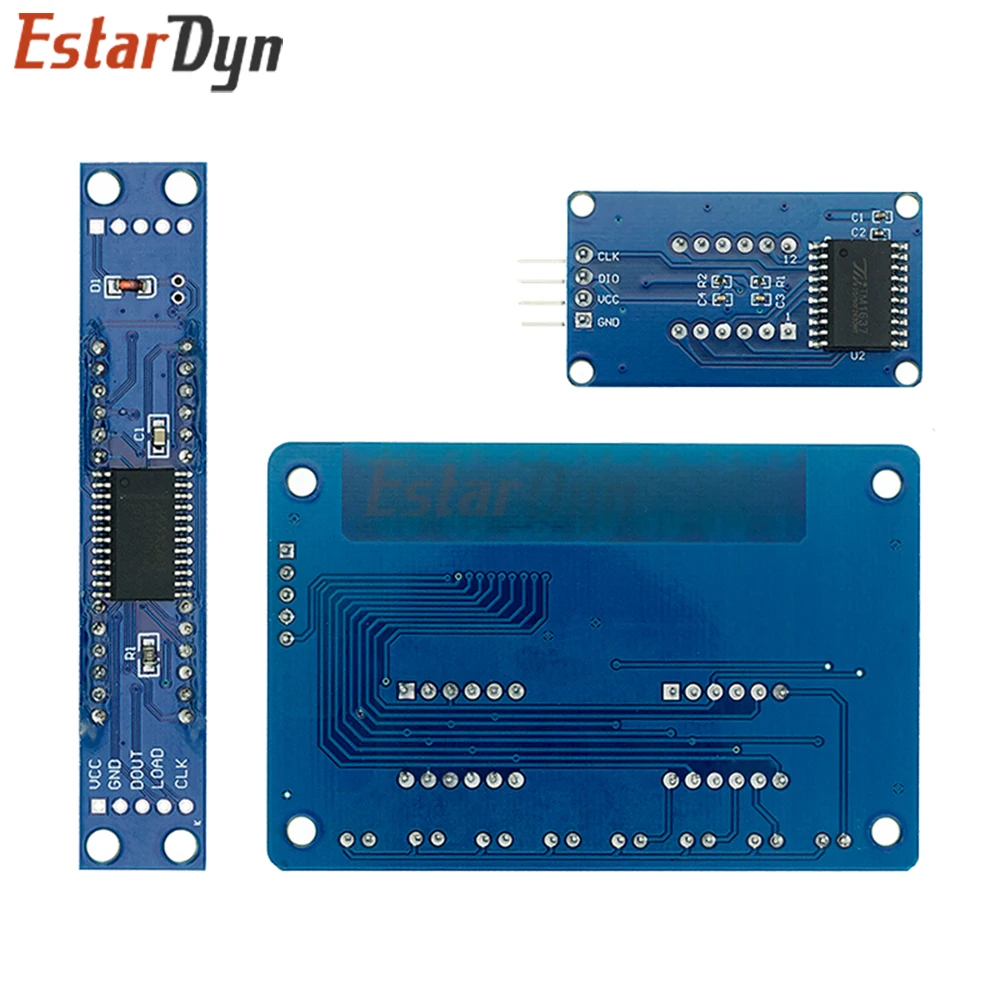

Das Modul ist ein 12-poliges Anzeigemodul mit einer 4-Punkt-gemeinsamen digitalen Röhre (0,36 Zoll) mit einem Taktanschluss. Der Treiberchip ist TM1637. Es benötigt nur 2 Signalleitungen, um die MCU die Steuerung der 4-Bit-8-Segment-Digitalröhre zu ermöglichen. Die Modulfunktionen sind wie folgt: Anzeigegerät ist eine 4-stellige rote Digitalanzeige. Digitale Röhre, 8-stufig einstellbare Graustufen Die Steuerschnittstellenstufe kann 5 V oder 3,3 V betragen 4 M2 Schraubenpositionierungslöcher für einfache Installation Projekt Mindestwert Typischer Wert Maximal Einheit Spannung 3.3 5 5.5 VDC Strom (@5V) - 30 80 mA Größe 42X24X12 mm Gewicht 8 g SteuerungsschnittstelleInsgesamt 4 Pins (GND, VCC, DIO, CLK), GND ist Masse, VCC ist die Stromversorgung, DIO ist der Dateneingangs- und -ausgangspin, CLK ist der Taktsignalpin; Digitale Röhre4-stellige gemeinsame Anode mit einer 0,36-Zoll-Digitalanzeige mit Dezimalpunkt, rot hervorgehoben; Positionierungsloch4 M2 Schraubenpositionierungslöcher, der Lochdurchmesser beträgt 2,2 mm, was die Installation und Positionierung des Moduls erleichtert und die Modulkombination ermöglicht; Übersicht über die Bibliotheksroutinen: 1. ClockDisplay: Nutzen Sie den Timer 1 der MCU auf dem Motherboard, um die Zeit zu messen und die 4-stellige Anzeige zu zeigen. 2. NumberFlow: 0~9, A, b, C, d, E, F und weitere 16 Zeichen fließen von rechts nach links. 3. Stoppuhr: Verwenden Sie den Timer 1 der MCU auf dem Motherboard zur Zeitmessung und die Taste zur Realisierung der Stoppuhrfunktion. Experimentiergeräte: Ein Arduino-kompatibles Motherboard Catduino (nicht vertraut mit Open-Source-Hardware, kann als Entwicklungsboard für den Mikrocontroller Atmega328P verstanden werden) und ein Mini-USB-Kabel; 1 4-stelliges digitales Röhrenanzeigemodul; 4 männliche auf weibliche DuPont-Leitungen zum Anschluss der Steuerschnittstelle des Moduls
