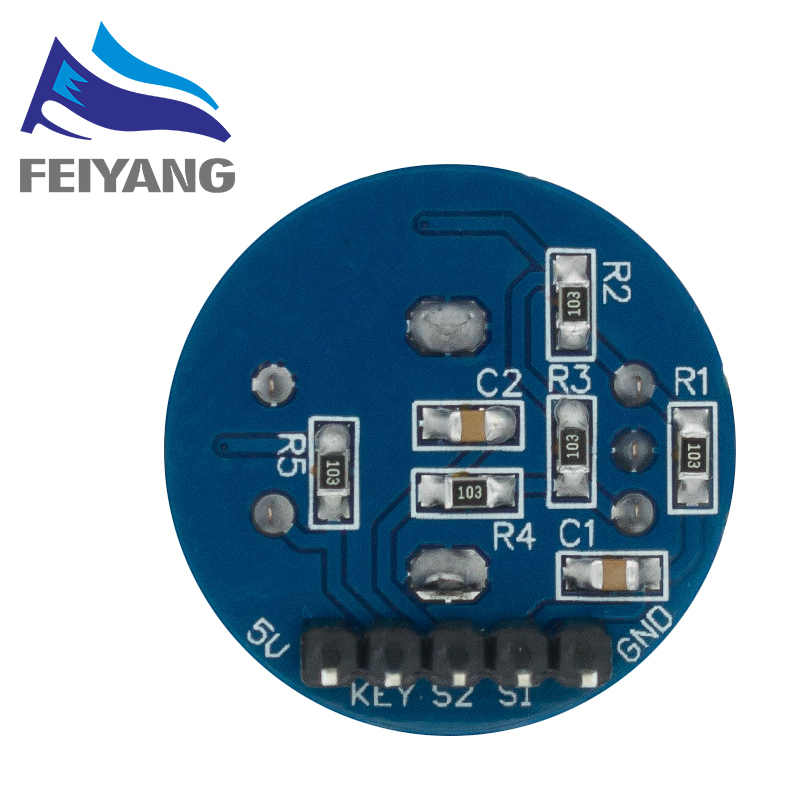

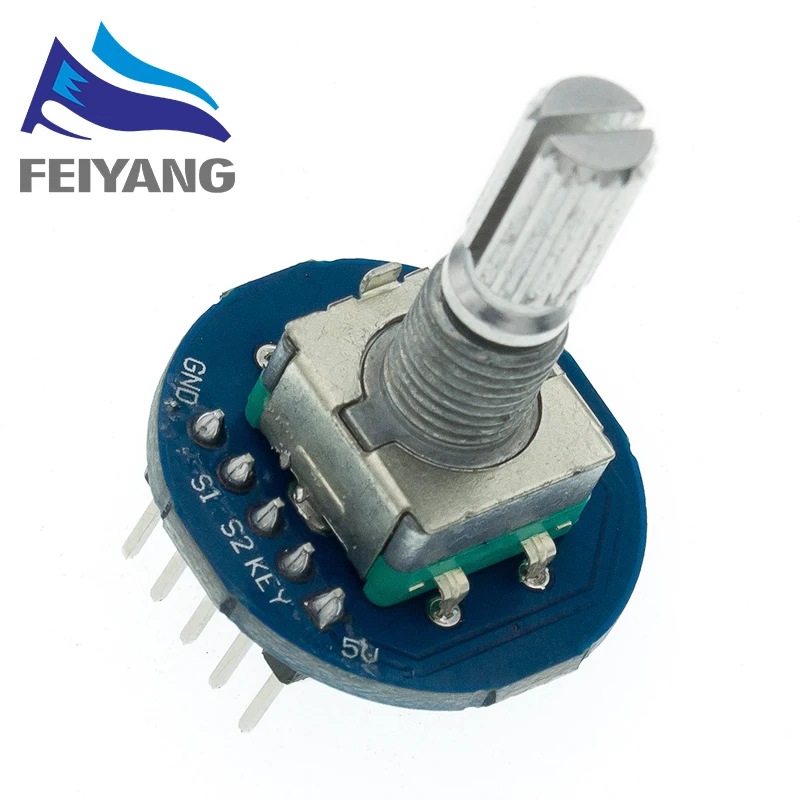

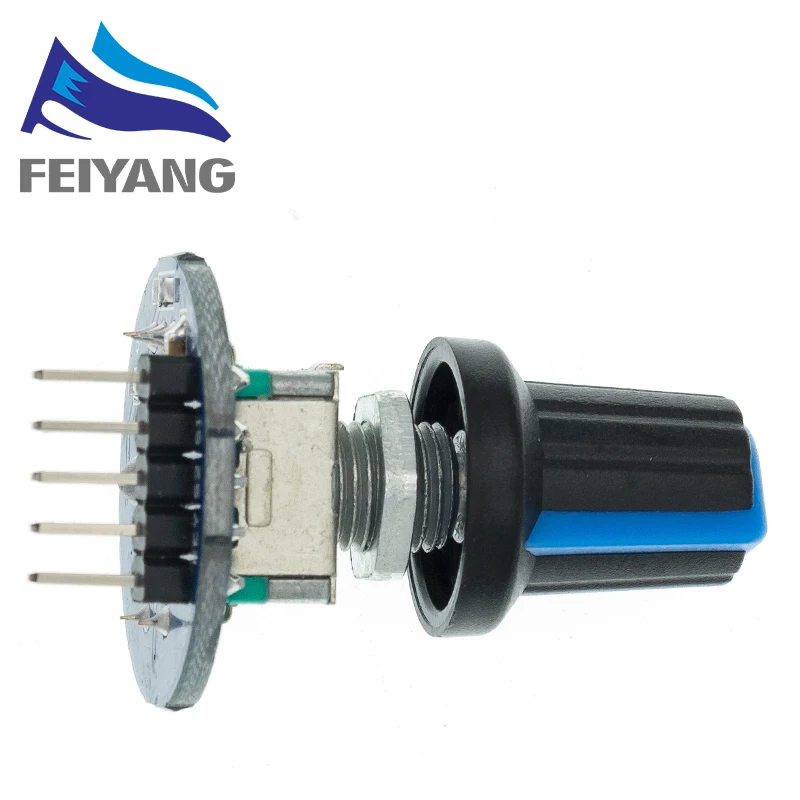

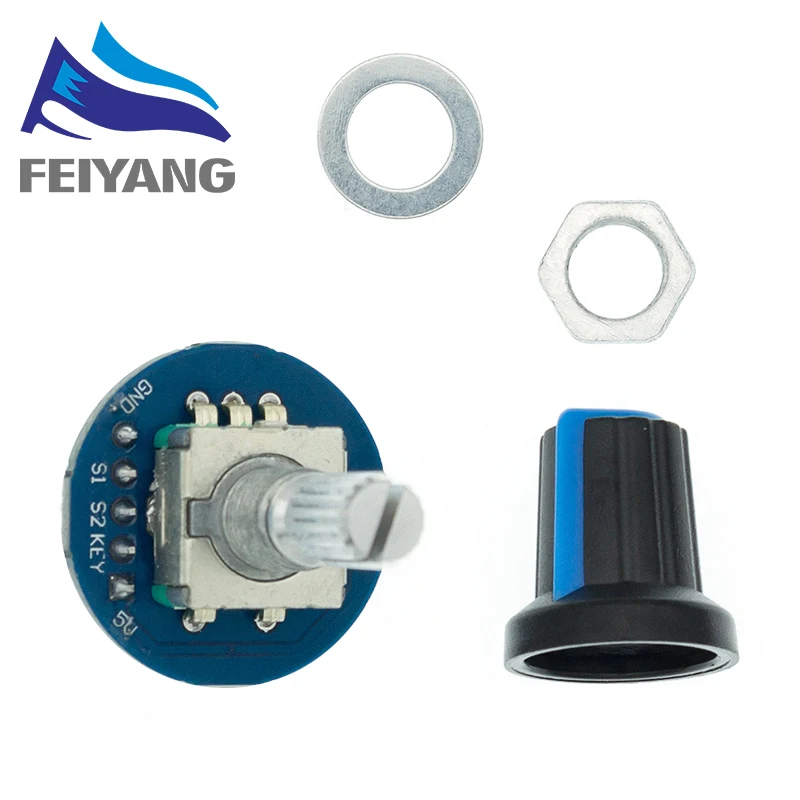

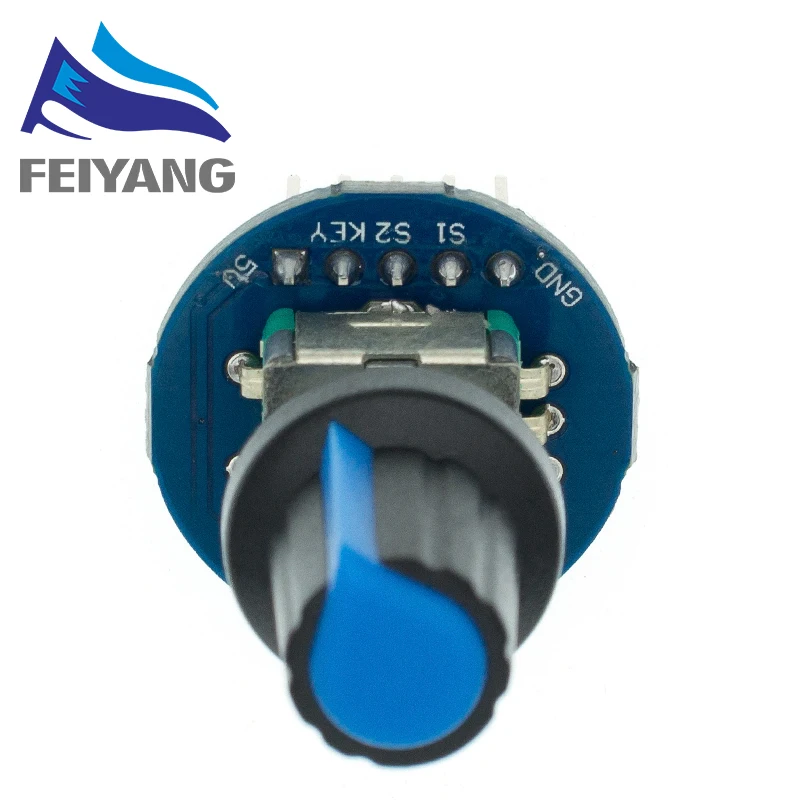

Drehgebermodul für Arduino Brick Sensor Development, runde Audio-rotierende Potentiometer-Knopfkappe EC11
Produkteinführung: 1. Betriebsspannung: 5V2. Impulsanzahl für einen Kreis: 203. Der Drehgeber kann die Ausgangsimpulse durch Drehen in positiver und negativer Richtung zählen. Diese Zählmethode hat keine Begrenzung, sie kann zurückgesetzt und in den Ausgangszustand zurückkehren, wenn sie mit dem Schlüssel am Drehgeber übereinstimmt (das heißt, sie zählt von 0).4. Funktionsprinzip: Ein inkrementeller Encoder ist eine Art Drehsensor, der die Rotationsverschiebung in eine Reihe digitaler Impulssignale umwandelt. Diese Impulse werden zur Steuerung der Winkelverschiebung verwendet. Im Eltra-Encoder erfolgt die Umwandlung der Winkelverschiebung nach dem fotoelektrischen Scanprinzip. Das Lesesystem basiert auf der Rotation der radialen Teilungsplatte mit alternativem Lichtfenster und Nichtlichtfenster und wird gleichzeitig einer Infrarotlichtquelle ausgesetzt. Das Licht spiegelt das Bild der Platte auf der Oberfläche des Empfängers wider. Der Empfänger ist mit einem Beugungsgitter abgedeckt und hat die gleiche Fensterbreite wie die Platte. Die Aufgabe des Empfängers besteht darin, die Änderung der Drehung der Lichtplatte zu erkennen und dann die Lichtänderung in eine elektrische Änderung umzuwandeln. Erhöhen Sie das Signal mit niedrigem Pegel auf einen hohen Pegel und erzeugen Sie einen Rechteckimpuls ohne Störungen. Dieser Prozess erfordert eine Schaltung, um damit umzugehen. Das Lesesystem verwendet normalerweise die Differenzialmethode, d. h. es werden zwei verschiedene Signale mit der gleichen Wellenform verglichen, wobei die Phasendifferenz 180 Grad beträgt, um die Qualität und Stabilität des Ausgangssignals zu verbessern. Die Messung erfolgt auf der Grundlage der Differenz zwischen zwei Signalen, wodurch Störungen vermieden werden.
