ab CHF 112.90

💬 076 792 63 50 (WhatsApp / SMS)

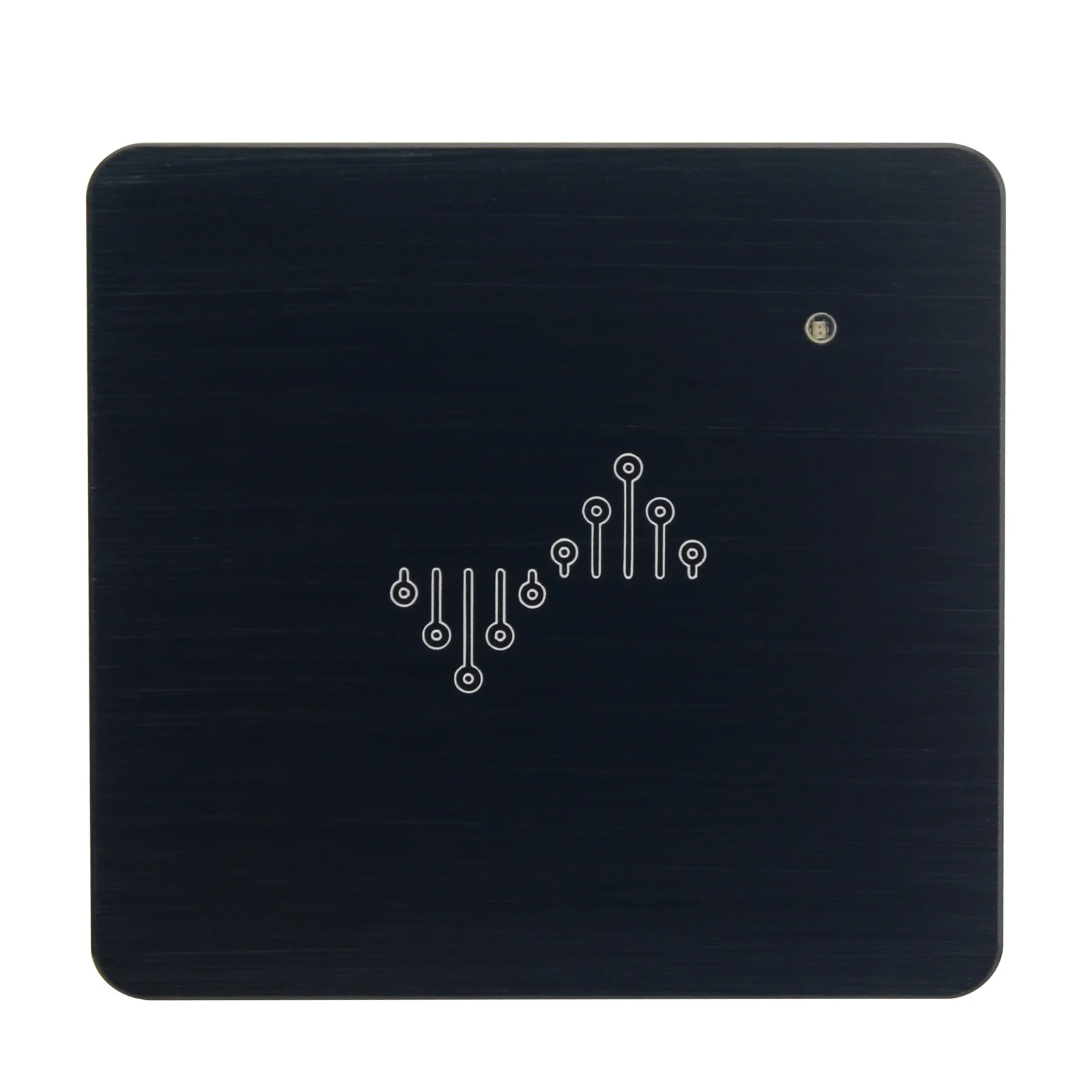

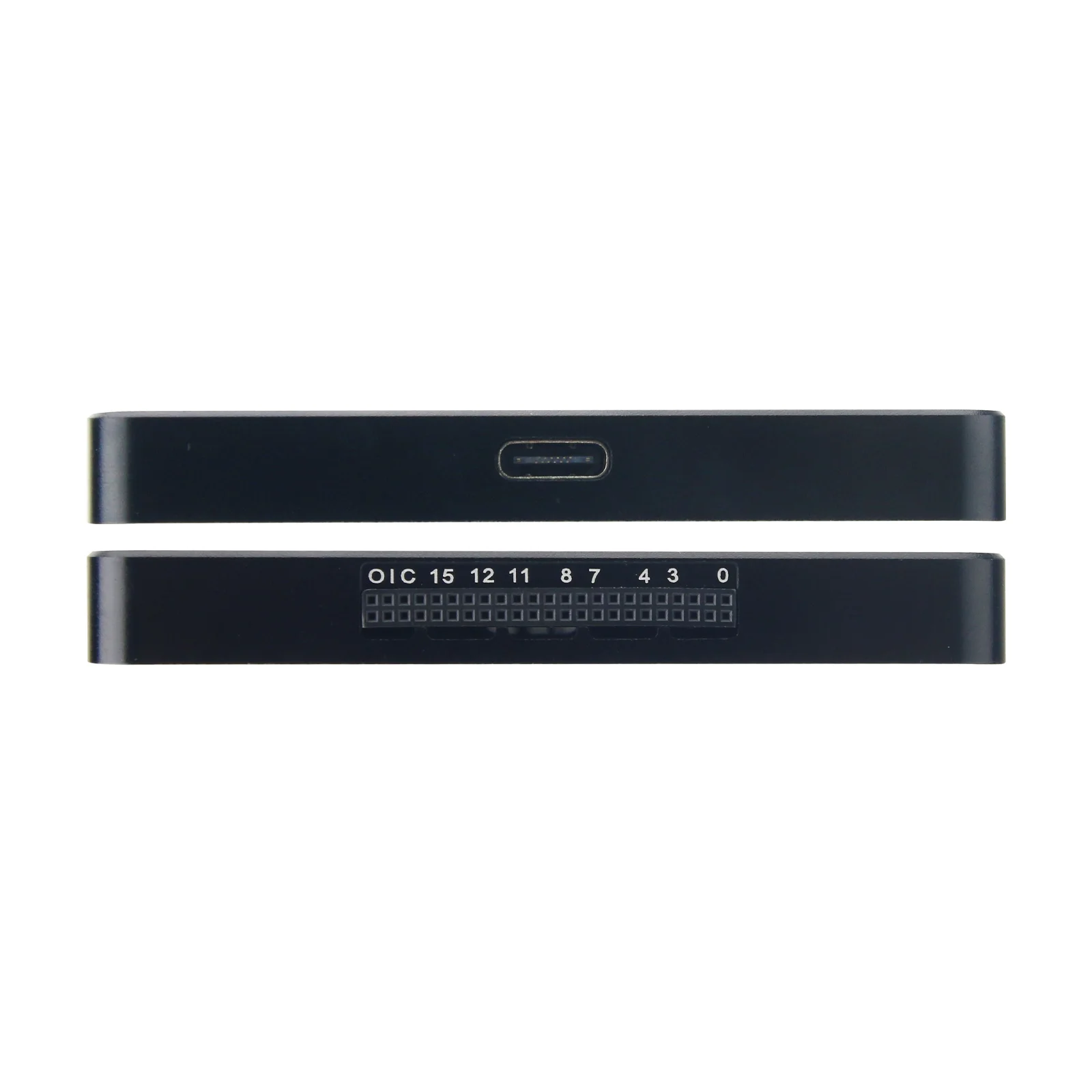

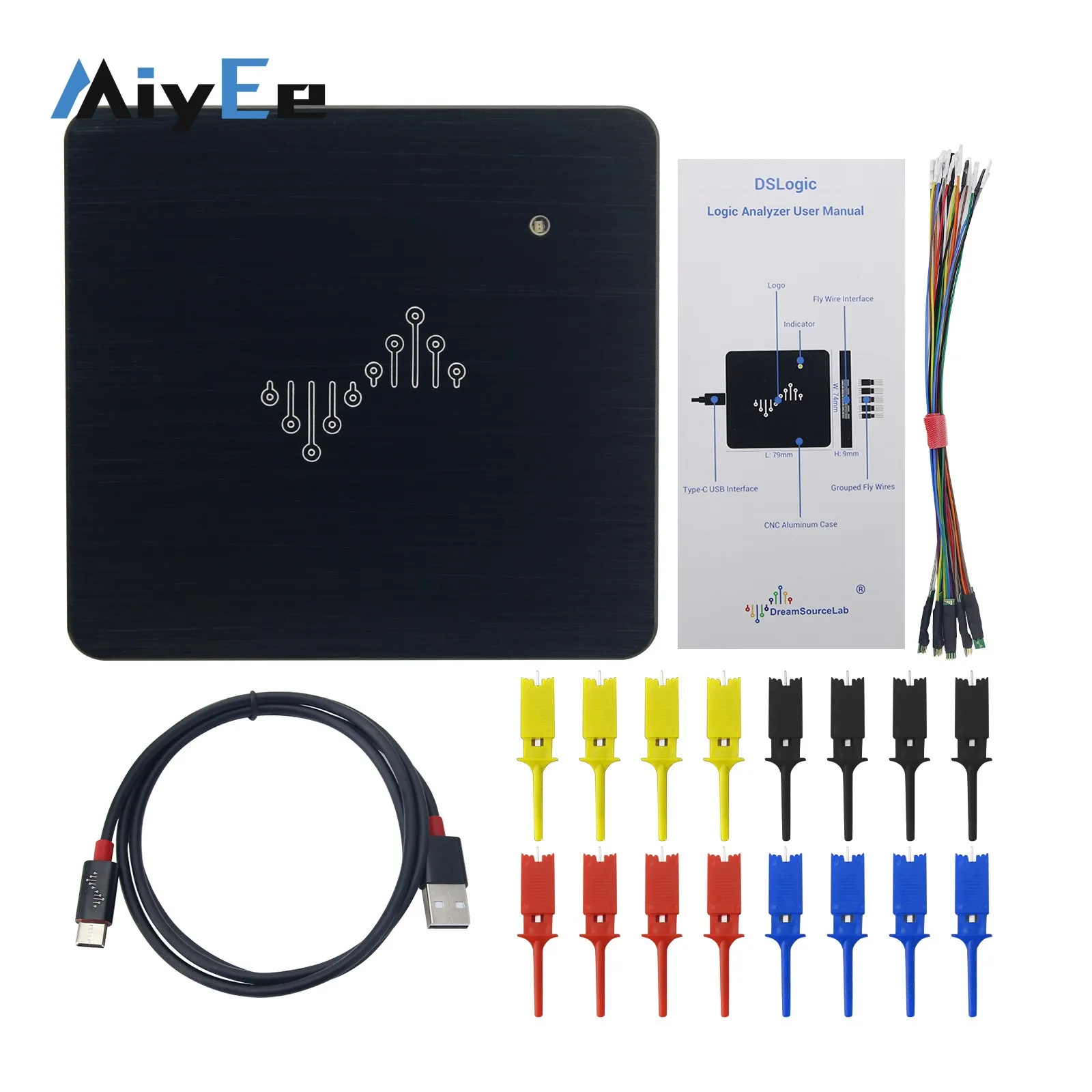

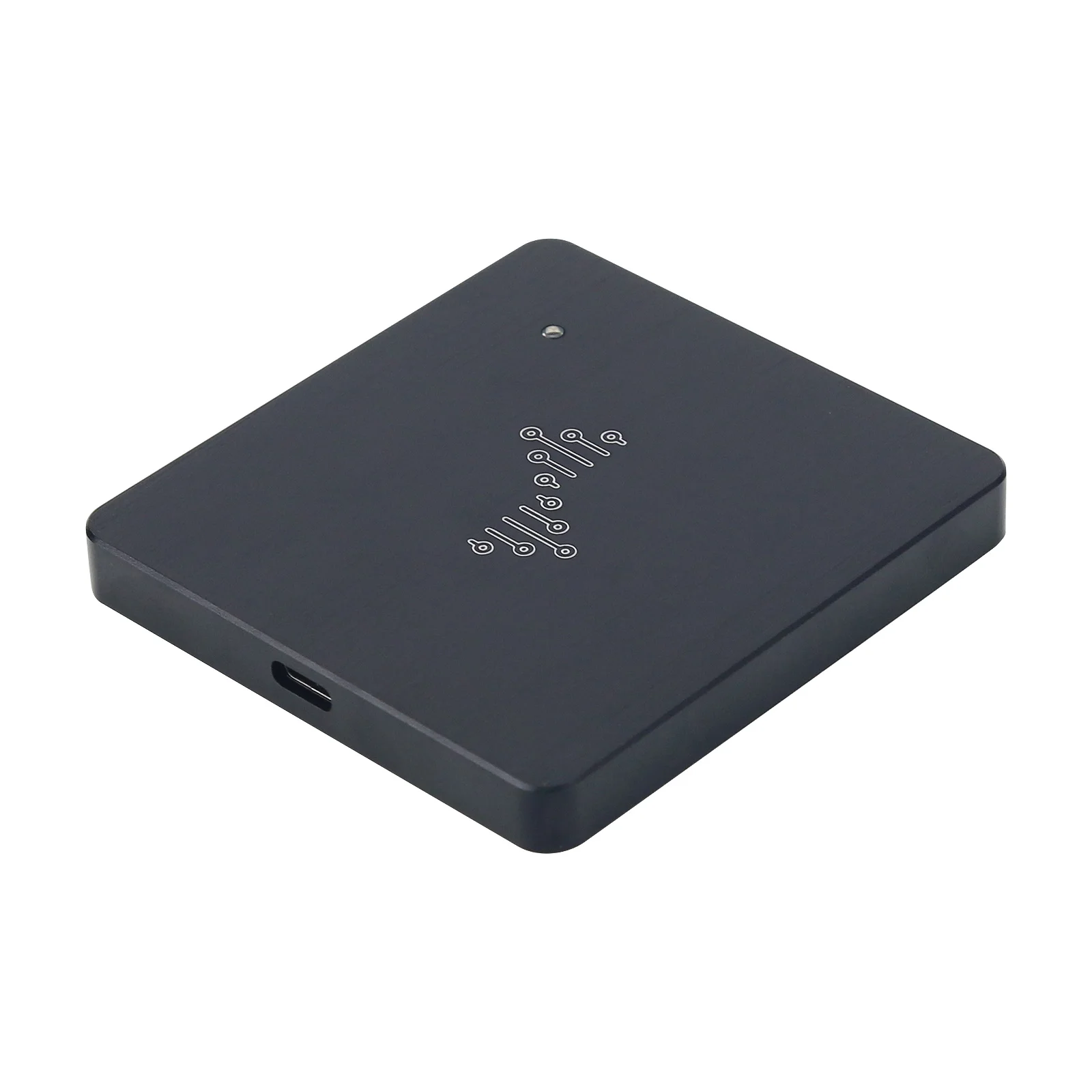

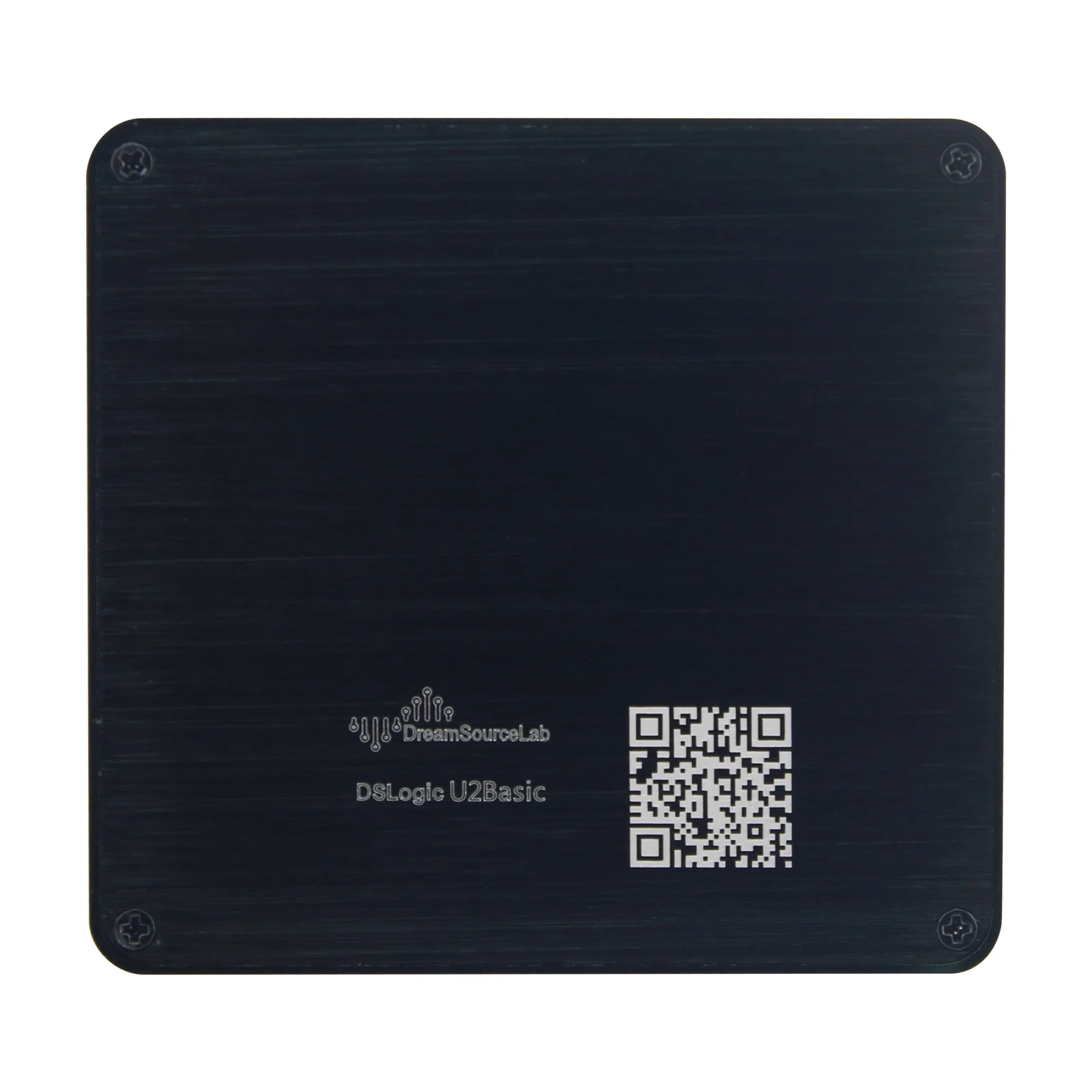

DSLogic U2Basic 16-Kanal-Logikanalysator USB 2.0 100 MHz Abtastrate 64 Mbit Hardware-Speicher-Debugging DSLogic Plus 16-Kanal-Logikanalysator USB 2.0 400 MHz Abtastrate 256 Mbit Hardware-Speicher-Debugging-Kit DSLogic U2Basic Technische Parameter: 1. USB-Übertragungsrate: USB2.0 (480 Mbit/s) 2. Unterstützte Modi: Puffer (Übertragung nach der Erfassung, hohe Abtastrate, relativ kurze Erfassungszeit). Stream (Übertragung während der Erfassung). Sammeln, die Sammelzeit ist lang und die Abtastrate ist relativ niedrig) 3. Die höchste Abtastrate (pro Kanal): * Puffermodus: 100 MHz (16 Kanäle) * Stream-Modus: 100 MHz (3 Kanäle); 50 MHz (6 Kanäle); 25 MHz (12 Kanäle); 20 MHz (16 Kanäle) 4. Die kleinste erfassbare Impulsbreite: 20 ns 5. Das höchste erfasste Signal: 25 MHz 6. Maximale Erfassungstiefe: * Stream-Modus: 16G * Puffermodus: 64 MB 7. Die längste Erfassungszeit: Stream-Modus: 160 Sekunden bei 100M Abtastrate; 4 Stunden bei 1M Abtastrate; 19 Tage bei 10K Abtastrate 8. Hardware-Speicher: 64 Mbit 9. Trigger: einfacher Trigger 10. Schwellenwert: 0-5V einstellbar (0,1V Schritt) 11. Spannungsfestigkeitsbereich: ±30V 12. Eingangsimpedanz: 250K//~20pF 13. Zustandsabtastung: Max. 30 MHz 14. Externe Schnittstelle: für gewöhnliche DuPont-Leitung Was ist ein Logikanalysator? Logikanalysatoren sind dedizierte Debugging-Tools für digitale Signale, die eine Langzeit-Erfassung, keine Totzeit, komplexe Triggerbedingungen und umfangreiche Funktionen unterstützen. Protokolldekodierer. Warum DSLogic wählen? 1. Eigenständige Forschung und Entwicklung, kontinuierliche Software-Aktualisierung. Für alle Windows-Plattformen, Mac OS und Linux. Nativer Treiber für Windows, echte digitale Signatur 2. Unterstützt Dual-Modus: Puffermodus mit hoher Abtastrate, Stream-Modus mit langer Erfassungszeit. Die empfohlene Abtastrate ist 10-100 Mal die Frequenz des zu prüfenden Signals. Stream-Modus: Übertragen Sie die gesammelten Daten in Echtzeit über USB in den C
