LM2596 Step-Down-Modul DC zu DC Einstellbarer Buck-Konverter Spannungsregler Umwandlungs-Stromversorgungsmodul LM2596

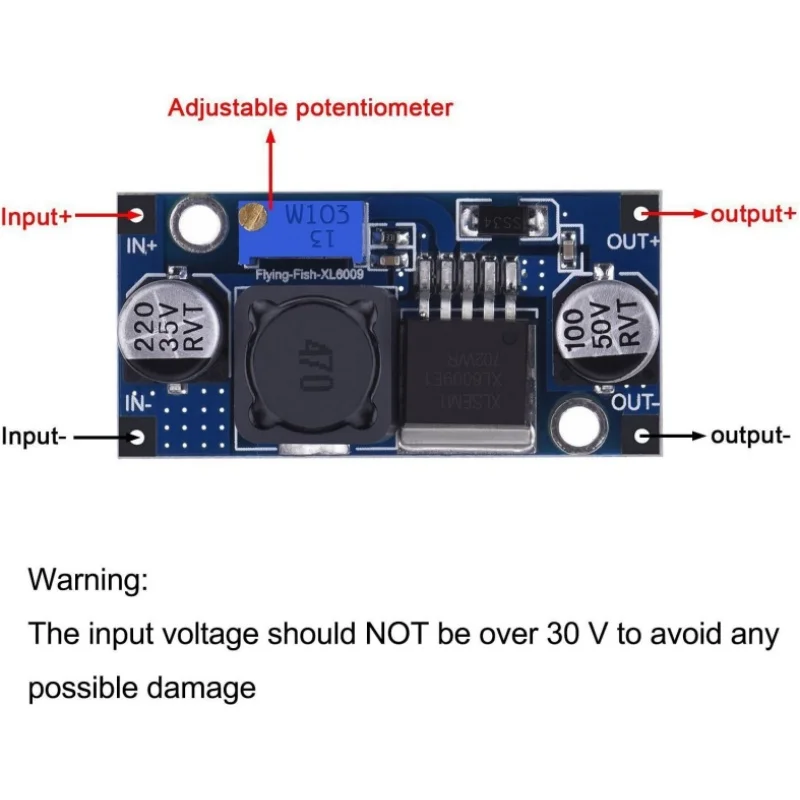

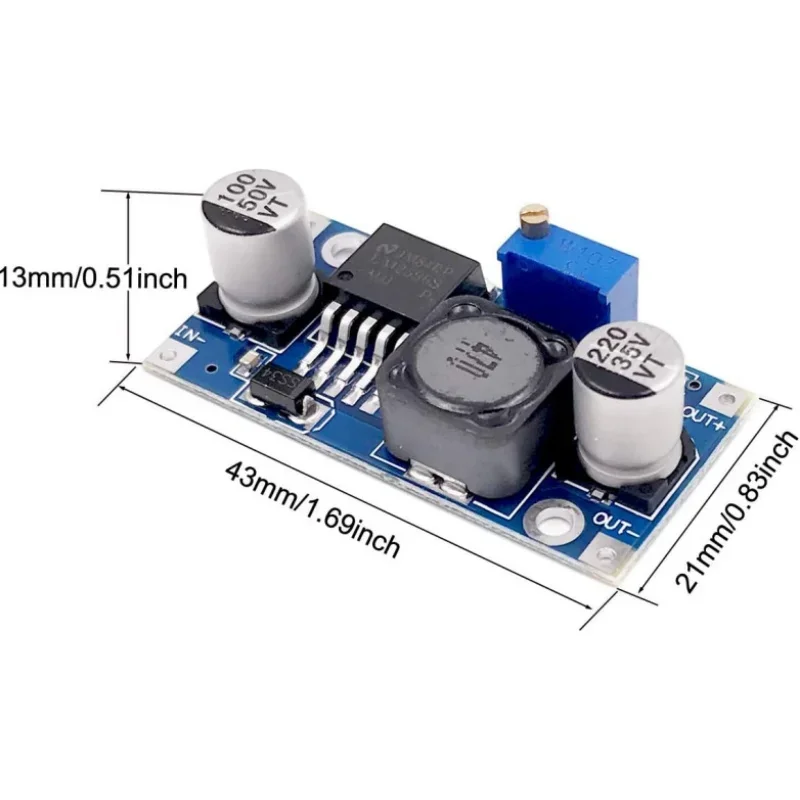

DC 3 V bis 40 V (Eingangsspannung muss 1,5 V höher sein als die Ausgangsspannung, kein Boost) DC 1,5 V bis 35 V Spannung ist stufenlos einstellbar, der maximale Ausgangsstrom beträgt 3 A Schritte: An die Stromquelle anschließen, den Wirbelknopf am blauen Potentiometer einstellen und die Spannung mit einem Multimeter überwachen, um die benötigte Spannung zu erhalten (die Fabrik hat diese bei maximaler Spannung getestet, sodass sie standardmäßig sehr hoch sind, es dauert etwa 15–20 Umdrehungen gegen den Uhrzeigersinn bevor die Spannung abfällt Merkmale: Alle verwenden SANYO-Festkörperkondensatoren, 36 u verdickte Leiterplatten, hohe Q-Induktivität mit LED-Anzeigeausgang Größe: 45 * 20 * 14 mm Eigenschaften: - DC/DC-Abwärtswandlermodul Verdickte Leiterplatten - Fortschrittlicher Festkörperkondensator - Kurzschluss- und Übertemperaturschutz - 100 % getestet, in antistatischer Verpackung versiegelt Bitte beachten Sie: 1.Die Eingangsspannung muss 1,5 V höher sein als die Ausgangsspannung, kein Boost 2.Vertauschen Sie nicht die Eingabe- und Ausgabeschnittstelle 3.Halten Sie die Ausgangsleistung unter 2,5 A und verwenden Sie einen Kühlkörper, wenn Sie längere Zeit arbeiten Spezifikationen: - Modell: LM2596 - Eingangsspannung: DC 3V - 40V - Ausgangsspannung: DC 1,5 V – 35 V (einstellbar) - Ausgangsstrom: 3A (max.) - Umwandlungseffizienz: 92 % (max.) - Schaltfrequenz: 65 kHz - Gleichrichtung: nicht-synchrone Gleichrichtung - Moduleigenschaft: nicht isoliertes Buck-Modul - Betriebstemperatur: -45℃ bis +85℃ - Lastregelung: ±0,5 % - Spannungsregelung: ±2,5 %
