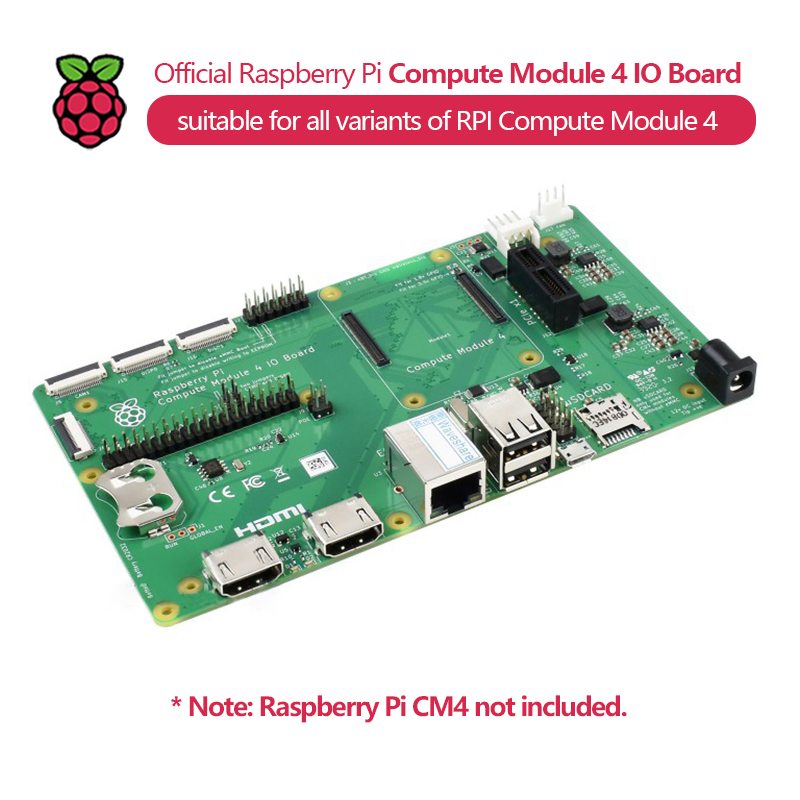

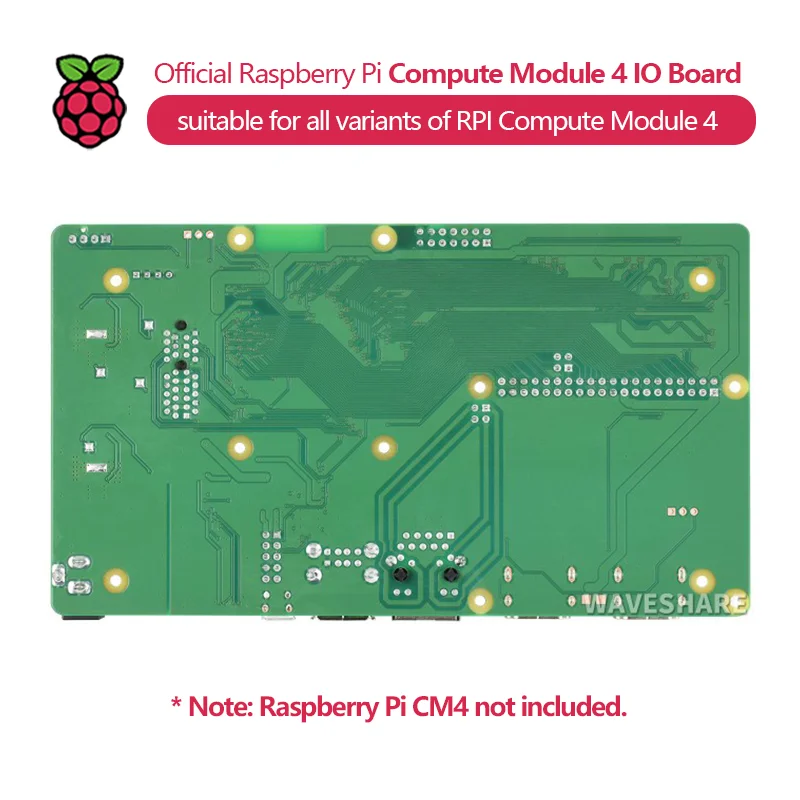

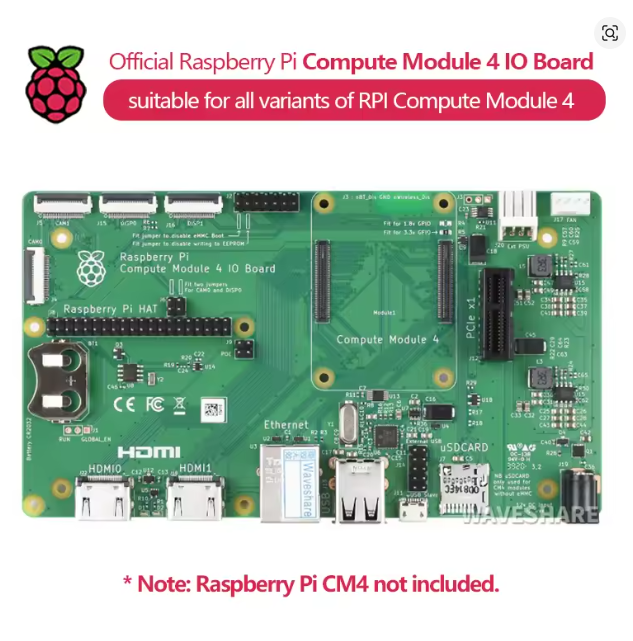

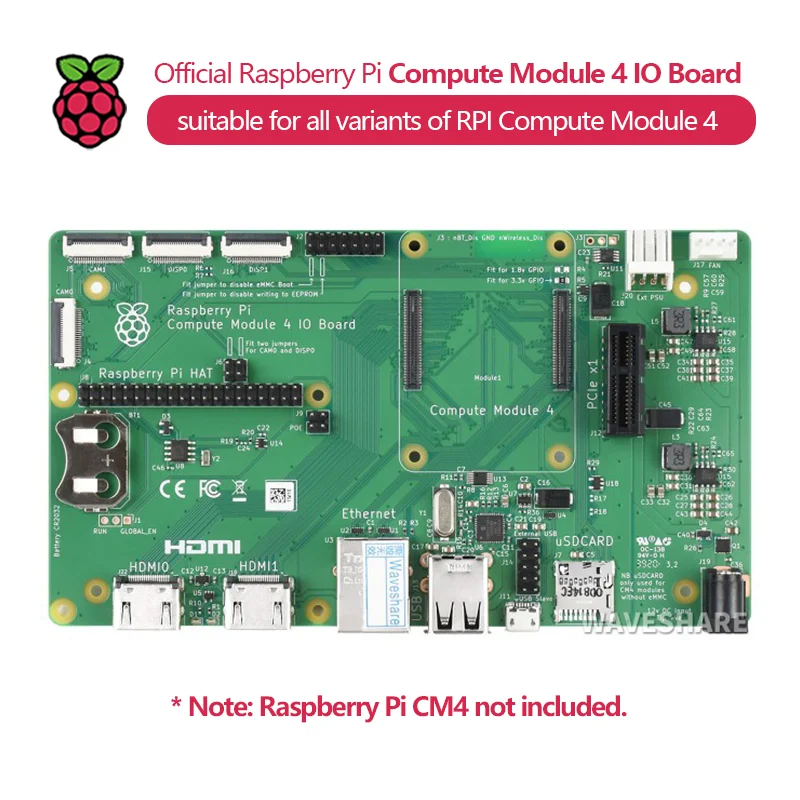

Raspberry Pi Compute Module 4 IO Board, geeignet für alle Varianten des Raspberry Pi Compute Module 4
Raspberry Pi Compute Module 4 IO Board, eine Entwicklungsplattform und Referenz-Basisplatinendesign für CM4 Compute Module 4 IO-Platine Die Compute Module 4 IO-Platine ist ein Begleitboard für das Raspberry Pi Compute Module 4 (separat erhältlich). Es wurde sowohl als Entwicklungssystem für das Compute Module 4 als auch als Embedded-Board, das in Endprodukte integriert wird, konzipiert. Die IO-Platine wurde entwickelt, um Ihnen die schnelle Erstellung von Systemen mit handelsüblichen Komponenten wie HATs und PCIe-Karten zu ermöglichen, die NVMe, SATA, Netzwerk oder USB umfassen können. Die wichtigsten Benutzeranschlüsse sind an einer Seite angeordnet, um Gehäuse zu vereinfachen. Compute Module 4 IO-Platine bietet auch eine hervorragende Möglichkeit, Systeme mit dem Compute Module 4 zu prototypisieren. Einführung in die Schnittstellen Spezifikationen CM4-Sockel Geeignet für alle Varianten des Compute Module 4 Anschlüsse Standardmäßige Raspberry Pi HAT-Anschlüsse mit PoE-Unterstützung Standard PCIe Gen 2 x1 Steckplatz Verschiedene Jumper zum Deaktivieren spezifischer Funktionen, z. B. drahtlose Konnektivität, EEPROM-Schreiben RTC Echtzeituhr mit Batteriebuchse und Möglichkeit zum Aufwecken des Compute Module 4 Video 2 x MIPI DSI Display FPC-Anschlüsse (22-poliges Kabel mit 0,5 mm Rastermaß) Kamera 2 x MIPI CSI-2 Kamera-FPC-Anschlüsse (22-poliges Kabel mit 0,5 mm Rastermaß) USB 2 x USB 2.0-Anschlüsse Micro-USB-Buchse zum Aktualisieren des Compute Module 4 Ethernet Gigabit-Ethernet RJ45 mit PoE-Unterstützung Aufbewahrungssteckdose MicroSD-Kartensockel für Compute Module 4 Lite (ohne eMMC) Varianten Lüfter Standard-Lüfteranschluss Stromeingang 12V / 5V Abmessungen 160 × 90mm CM4 Basisplatinen-Auswahlhilfe CM4-Basisplatine Anzahl und Spezifikationen der Schnittstel
