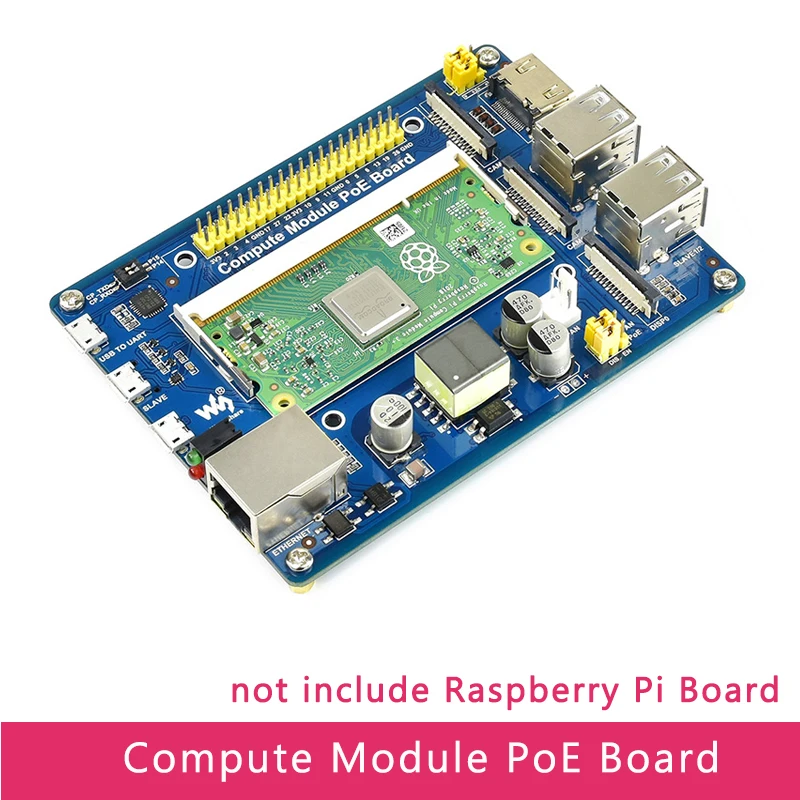

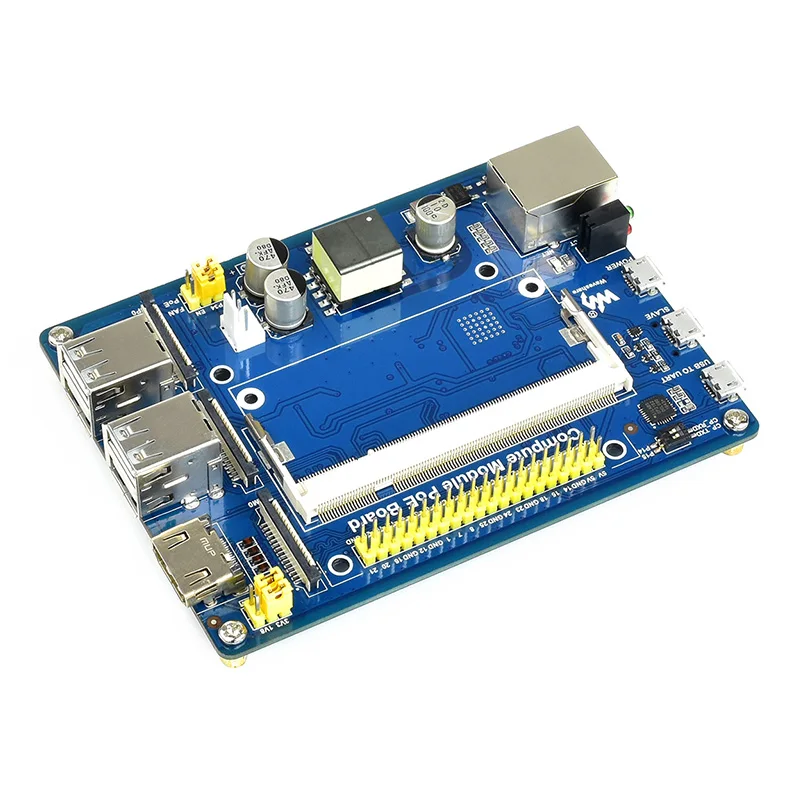

Raspberry Pi Compute Module 3 IO-Board mit PoE Ethernet 4x USB GPIO Erweiterungsplatine für Raspberry Pi CM3 / CM3L / CM3+ / CM3+L

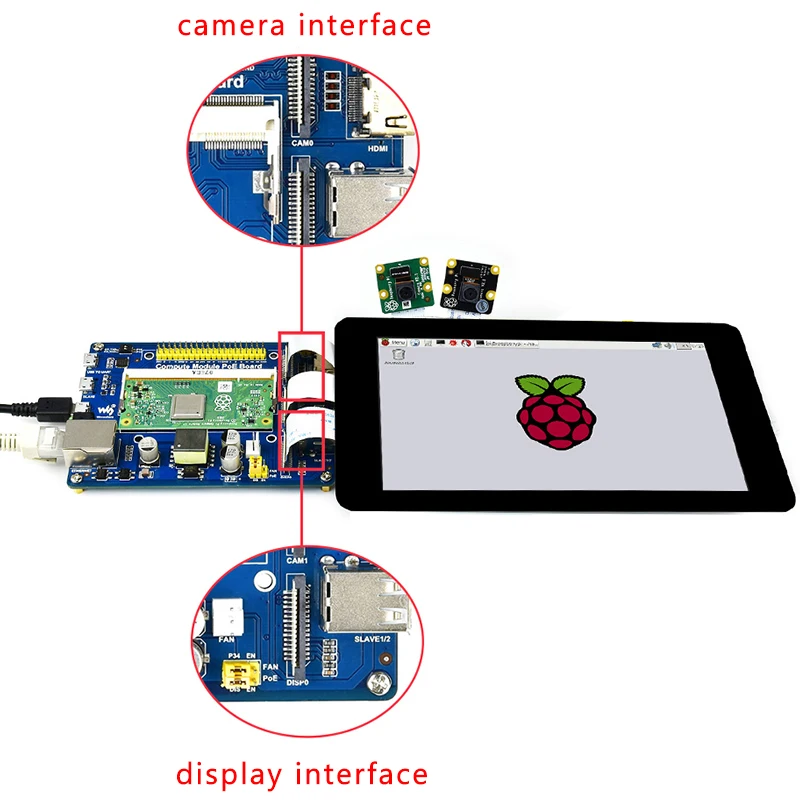

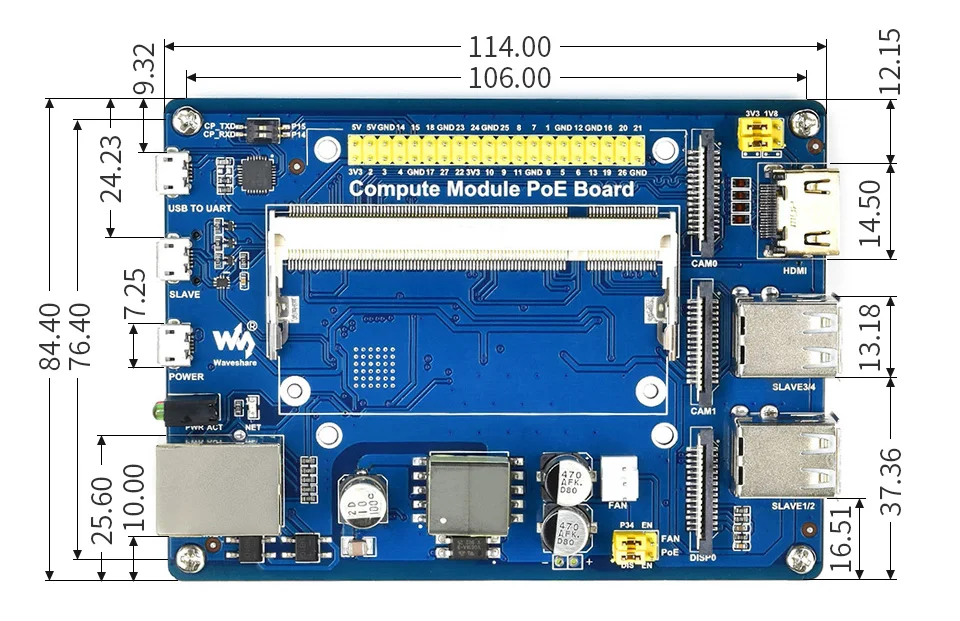

Raspberry Pi Erweiterungsplatine Compute Module IO-Board mit PoE-Funktion für Raspberry Pi CM3 / CM3L / CM3+ / CM3+L Einführung Das Compute Module PoE Board ist ein Entwicklungsboard, in das Sie ein Raspberry Pi Compute Module einstecken und die Ressourcen des Pi flexibler nutzen können. Mit der PoE-Funktion (Power over Ethernet) und vielseitigen Onboard-Peripherieschnittstellen eignet es sich zur Evaluierung des Raspberry Pi Compute Module und ist auch eine ideale Wahl für Endprodukte. Eigenschaften Raspberry Pi GPIO-Header zum Anschluss verschiedener Raspberry Pi HATs 10/100M Auto-Negotiation-Ethernet-Port, mit aktiviertem PoE 4x USB-Anschlüsse, ermöglicht den Anschluss weiterer USB-Geräte 2x CSI-Kameraschnittstellen Integrierte HDMI-/DSI-Schnittstellen zum Anschluss von Displays Integrierter USB-zu-UART-Adapter für serielles Debugging Kühlerlüfter-Schnittstelle, automatischer Start beim Einschalten ODER Steuerung über IO-Pins Verwendet isoliertes SMPS (Switching-Mode-Netzteil) Spezifikationen Stromversorgung: Micro-USB-Anschluss / PoE-Ethernet-Anschluss PoE-Stromeingang: 37 V ~ 57 V DC PoE-Stromausgang: 5 V 2,5 A DC-Ausgang Netzwerkstandard: 802.3af PoE-Standard Abmessungen: 114 mm × 84,4 mm Größe der Montagebohrung: 3,2 mm Was ist an Bord Schnittstelle des Rechenmoduls: zum Anschluss des Compute Modules (CM3 / CM3L / CM3+ / CM3+L) Raspberry Pi GPIO-Header: zum Anschluss von Raspberry Pi HATs PoE-fähiger Ethernet-Port: 10/100M Auto-Negotiation, zum Anschluss von Router oder Switch mit PoE-Funktion DSI-Schnittstelle: Display-Anschlüsse zum Anschluss des Raspberry Pi LCD USB-Anschlüsse: 4x USB-Anschlüsse, zum Anschluss von USB-Geräten CSI-Schnittstelle: 2x CSI-Kameraanschlüsse, zum Anschluss einer Raspberry Pi-Kamera HDMI-Anschluss USB-zu-UART-Schnittstelle: für serielle Debugging USB-Slave-Schnittstelle: ermögl
