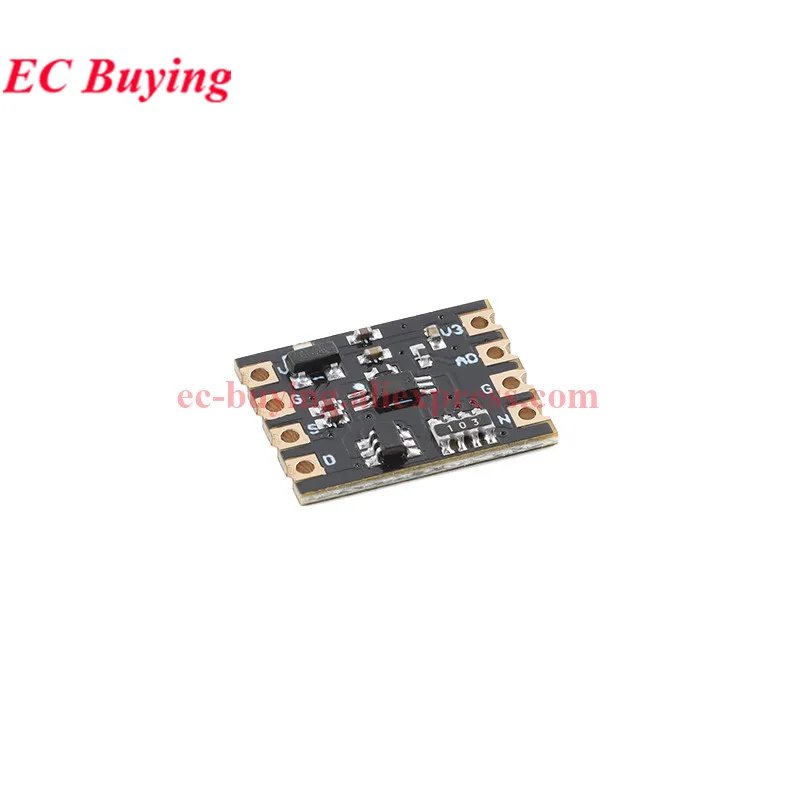

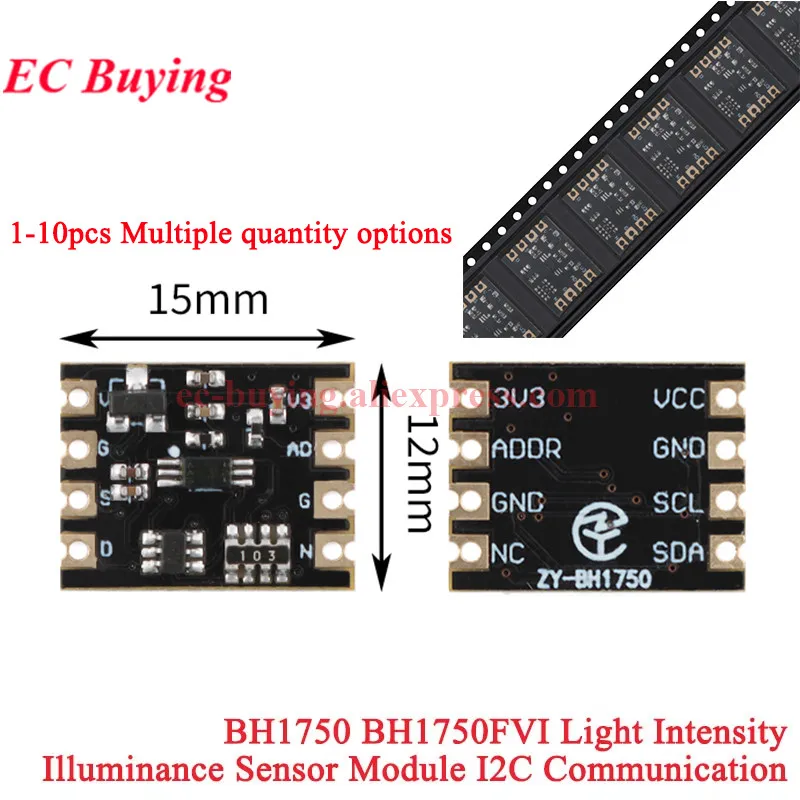

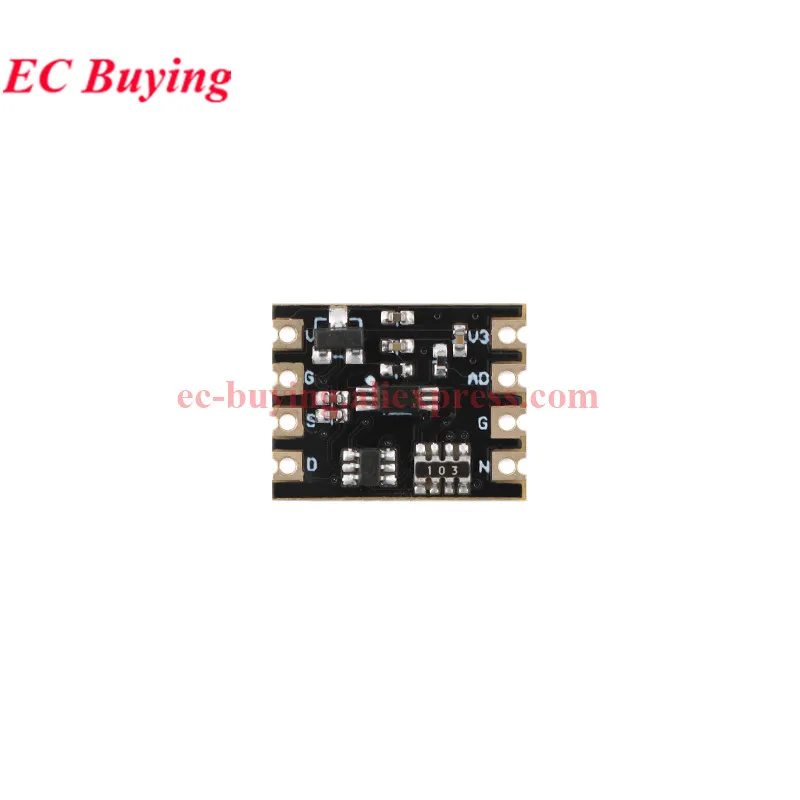

BH1750 BH1750FVI Lichtintensitäts-Beleuchtungsstärkemodul Digitaler optischer Intensitäts-Beleuchtungssensor I2C-Kommunikation (10 Stück)

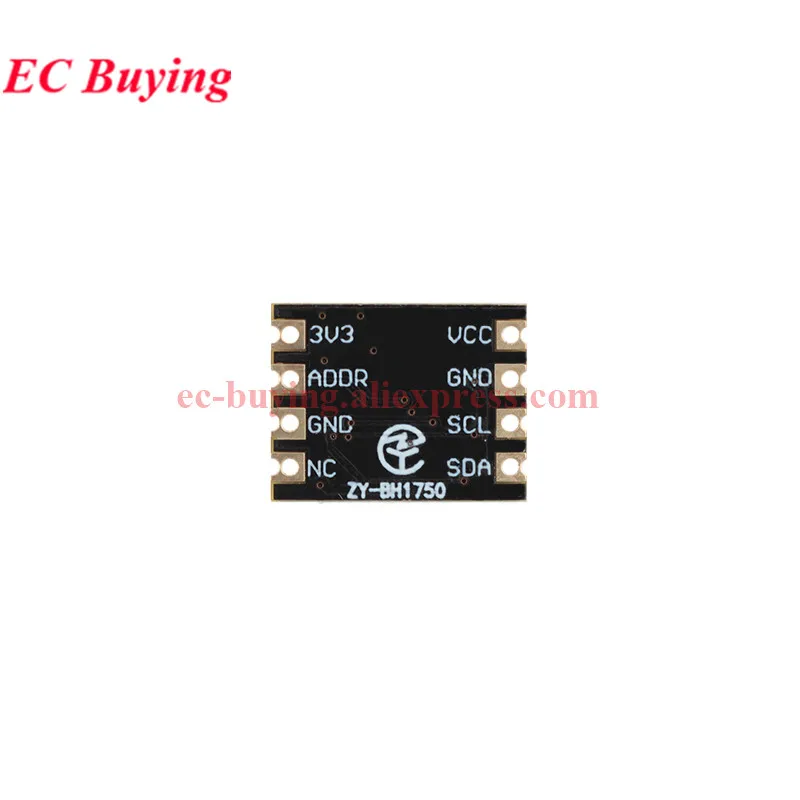

Hauptmerkmale 1. Betriebsspannung 2,5~5,5V. 2. I2C-Busschnittstelle 3. Spektrale Empfindlichkeitscharakteristiken, die der visuellen Empfindlichkeit nahekommen 4. Ausgabe des digitalen Werts der entsprechenden Helligkeit 5. Großer Bereich und hohe Auflösung (1- -655351x) 6. Geringer Stromverbrauch durch Abschaltfunktion 7. Die Abhängigkeit von der Lichtquelle ist gering. (z. B. Glühlampe, Leuchtstofflampe, Halogenlampe, weiße LED, Leuchtstoffröhre) 8. Geringe Messabweichung (+/-20%) 9. Infrarot hat wenig Wirkung Dieses Modul liest Daten über die I2C-Schnittstelle. ADDR ist standardmäßig auf Pull-Down-Erdung eingestellt. Die Adresse des entsprechenden I2C-Geräts ist b0100011X V, wobei X das Lese-/Schreibbit ist. Wenn ADDR an 3,3 V angeschlossen ist, ist die Adresse b1011100K V, wobei K das Lese-/Schreibbit ist. BH1750FVI ist der integrierte Chip des digitalen Lichtintensitätssensors. Das Innere des BH1750 besteht aus einer PD-Fotodiode, einem Operationsverstärker, einer ADC-Erfassung, einem Quarzoszillator usw. Die PD-Fotodiode wandelt das optische Eingangssignal durch den photovoltaischen Effekt in ein elektrisches Signal um. Nach der Verstärkung durch die Operationsverstärkerschaltung wird die Spannung vom ADC erfasst und dann über die Logikschaltung in eine 16-Bit-Binärzahl umgewandelt und im internen Register gespeichert (Hinweis: Je stärker das Licht, das in das Lichtfenster eindringt, desto größer ist der Fotostrom, desto größer ist die Spannung). Der BH1750 führt die Taktleitung und die Datenleitung heraus. Ein Einzelchip-Mikrocomputer kann über das I2C-Protokoll mit dem BH1750-Modul kommunizieren. Es kann der Arbeitsmodus des BH1750 gewählt oder die Beleucht
