CHF 4.90

💬 076 792 63 50 (WhatsApp / SMS)

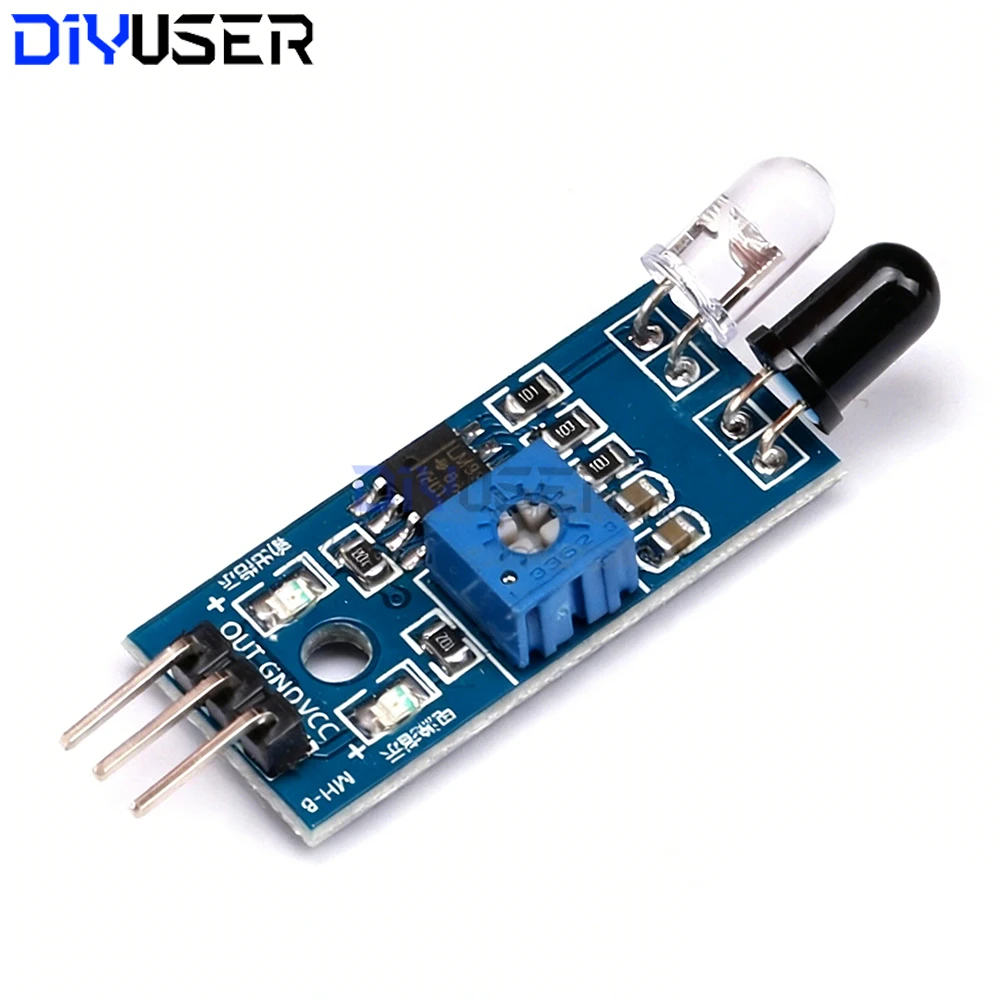

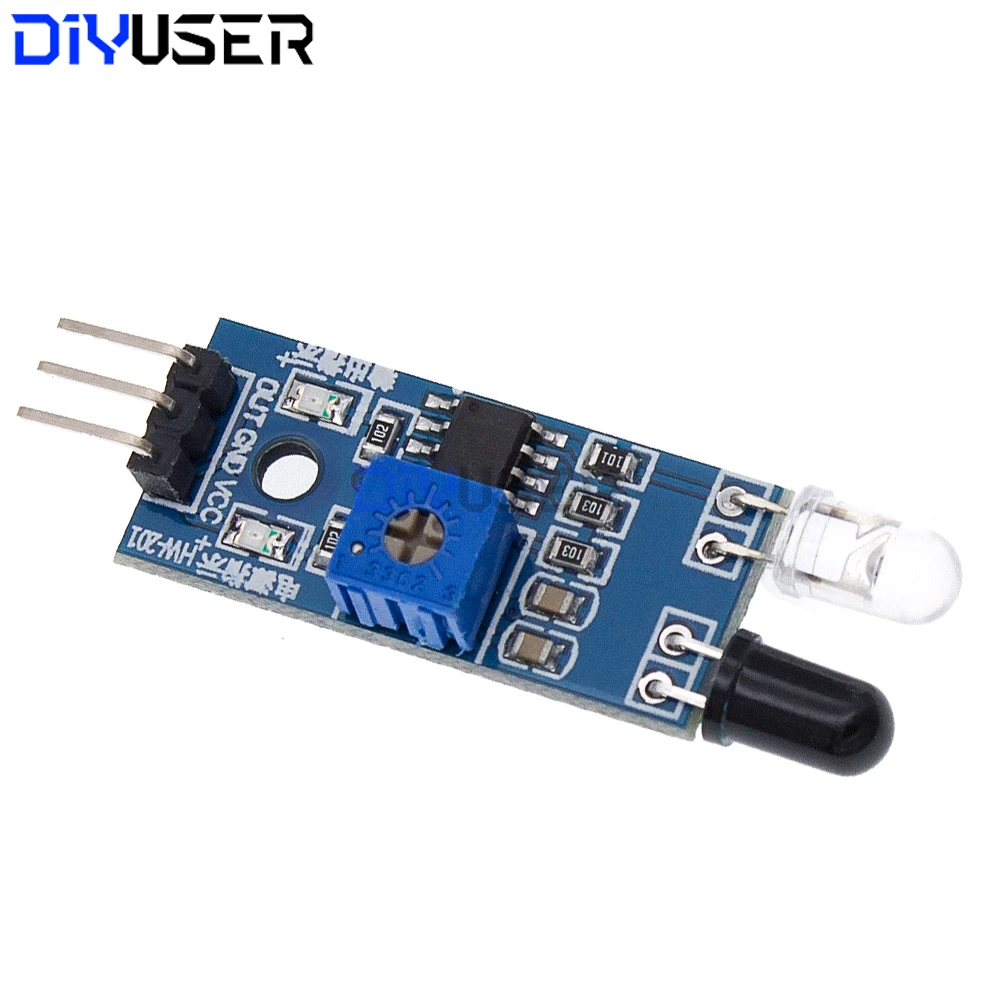

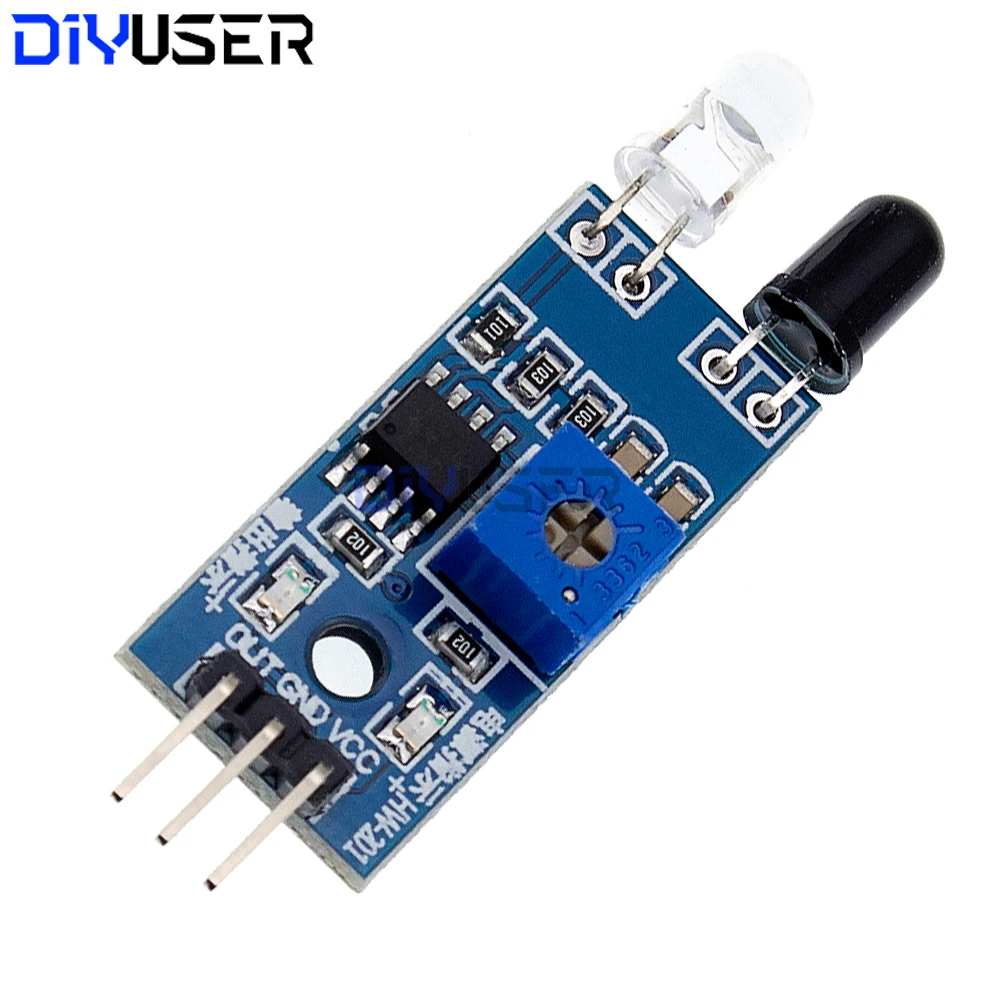

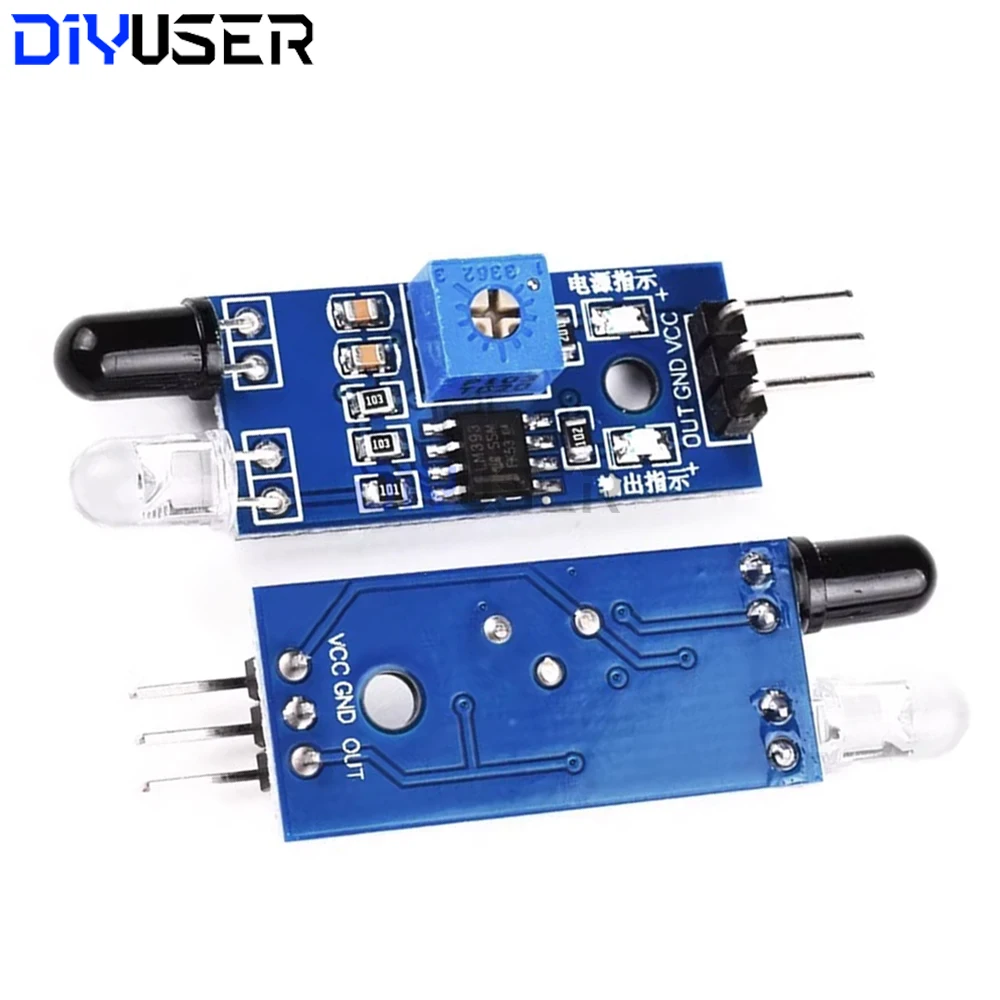

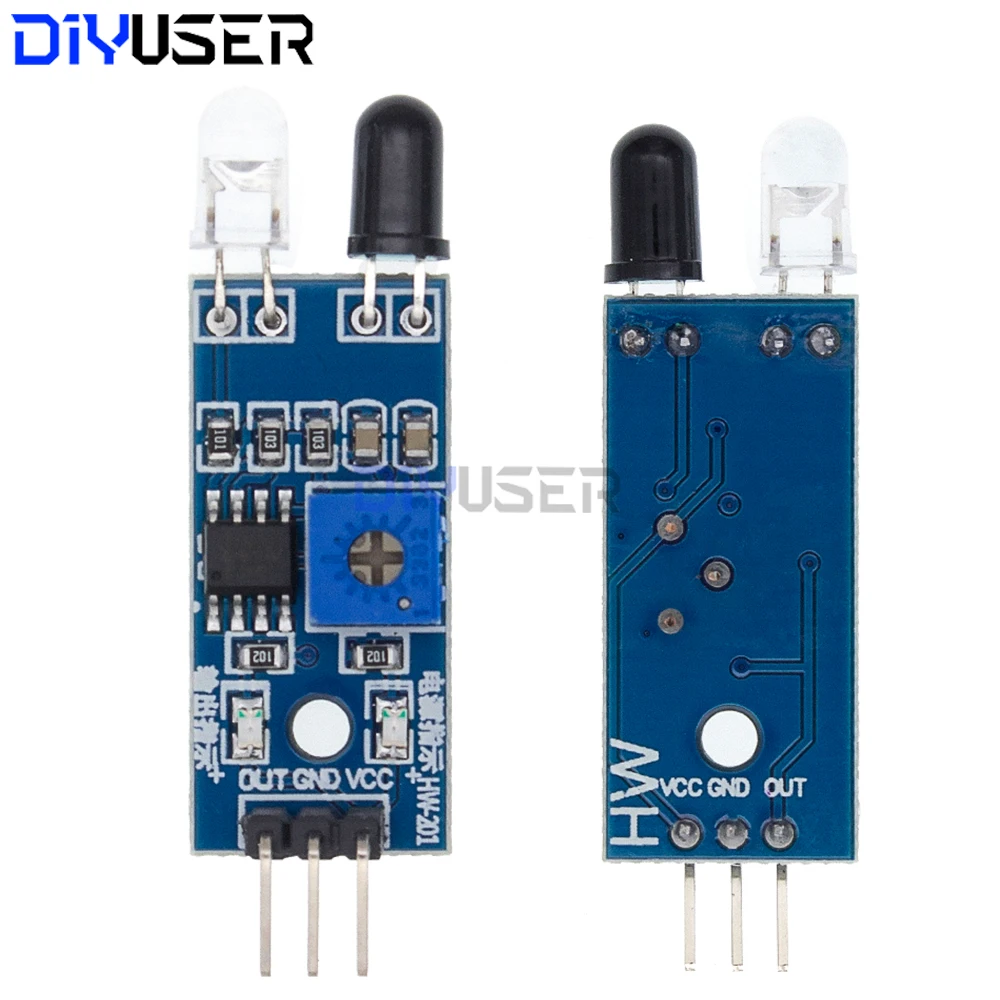

Beschreibung: Das Sensormodul ist an Umgebungslicht anpassbar und verfügt über ein Paar Infrarot-Emissions- und Empfangsröhren. Senderöhren geben Infrarot eine bestimmte Frequenz ab. Wenn die Richtung eines Hindernisses erkannt wird (Reflexionsoberfläche), wird das reflektierte Infrarot von der Empfangsröhre empfangen. Nach der Verarbeitung eines Komparatorsstromkreises leuchtet das grüne Licht, aber die Signalausgangsschnittstelle gibt ein digit3V-5V.Der Erfassungsbereich des Sensors kann durch Einstellen des Potentiometers ermittelt werden, mit geringfügigen Störungen, einfach zu montieren, einfach zu bedienenden Funktionen, kann häufig zur Hindernisvermeidung von Robotern, zur Vermeidung von Autos, zur Linienzählung sowie zur Schwarz-Weiß-Liniensverfolgung und vielen anderen Gelegenheiten eingesetzt werden. Modulparameter Wenn das Modul ein Hindernis vor dem Signal erkennt, leuchtet die grüne Anzeige auf der Platinenebene, während der OUT-Port eine niedrige Signalausgabe hat, erkennt das Modul einen Abstand von 2 bis 30 cm und einen Erkennungswinkel von 35°, der Entfernung kann das Potenzial erkennen, das Einstellpotentiometer im Uhrzeigersinn eingestellt wird, erkennt die Entfernungssteigerungen; Einstellpotentiometer gegen den Uhrzeigersinn, wodurch der Erkennungsabstand verringert wird. 2, die sensor aktive Infrarotreflexionserkennung, Zielreflexionsfähigkeit und daher ist die Form der kritischen Erkennungsentfernung.Wo der minimale Erkennungsabstand schwarz, weiß, maximal; Kleine Objekte fern von einem kleinen Bereich, einem großen Bereich vom Grand. 3, der Ausgangsanschluss des Sensormoduls OUT-Anschluss kann direkt an den Mikrocontroller IO angeschlossen werden und kann auch direkt ein 5-V-Relais ansteuern; Anschluss: VCC-VCC; GND-GND; OUT-IO 4, Komparatoren LM393, stabil; 5, das Modul kann eine Stromversorgung von 3–5 V sein.Wenn der Strom eingeschaltet ist, leuchtet die rote Betriebsanzeige auf; 6, mit
