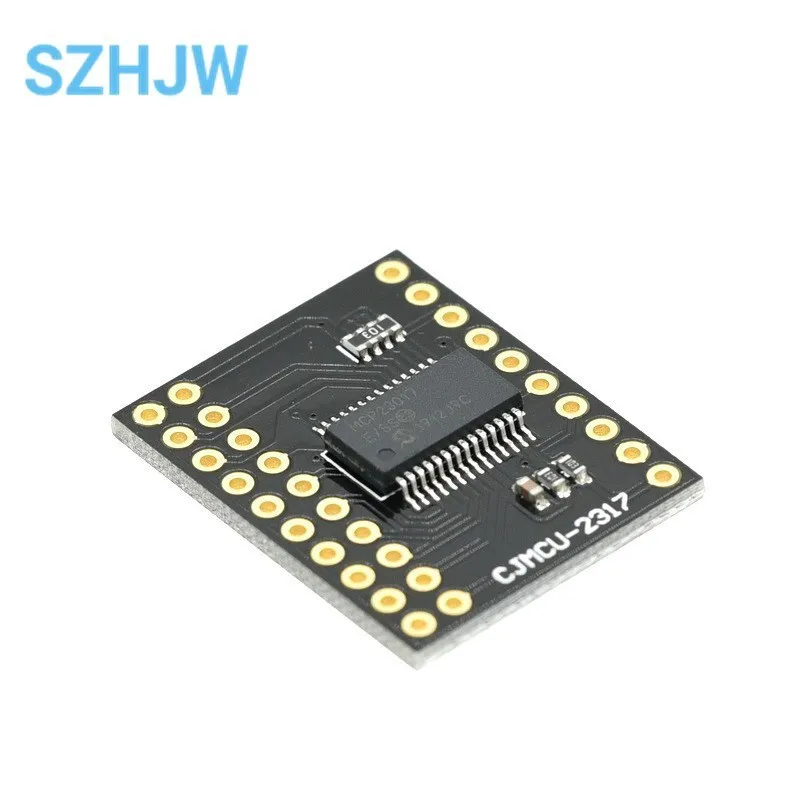

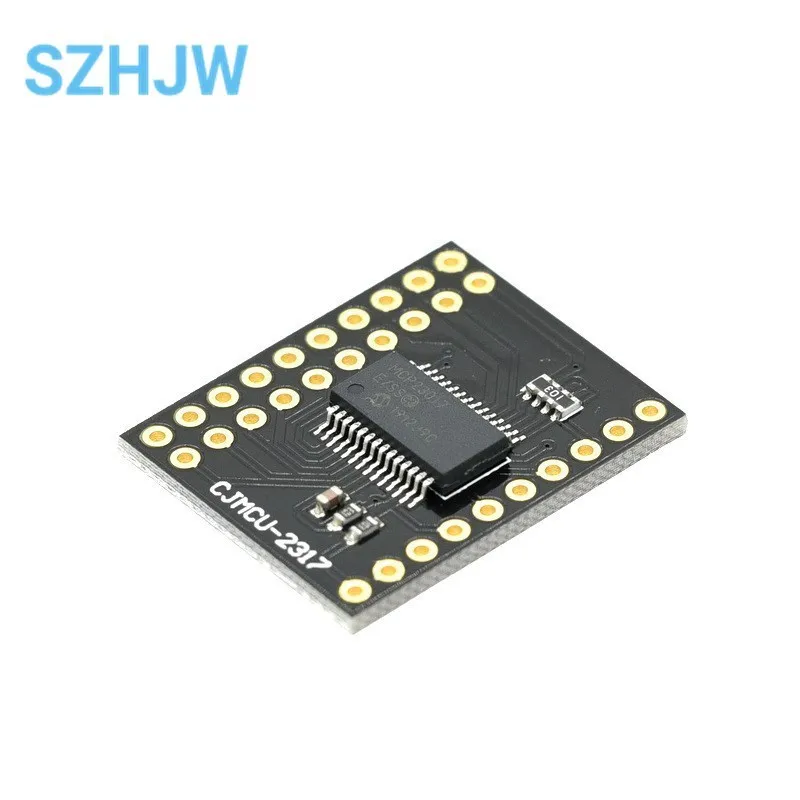

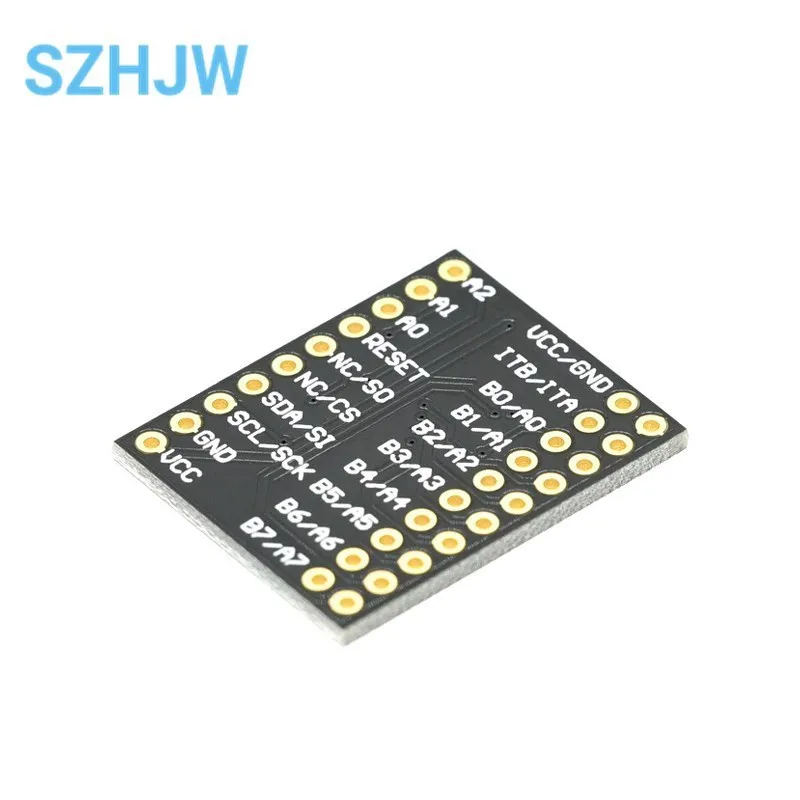

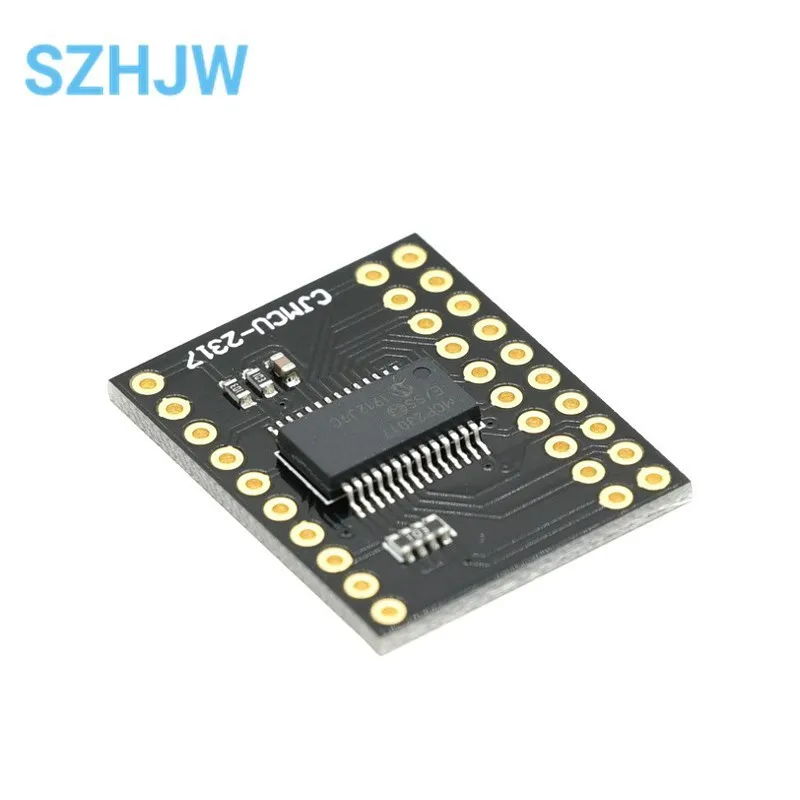

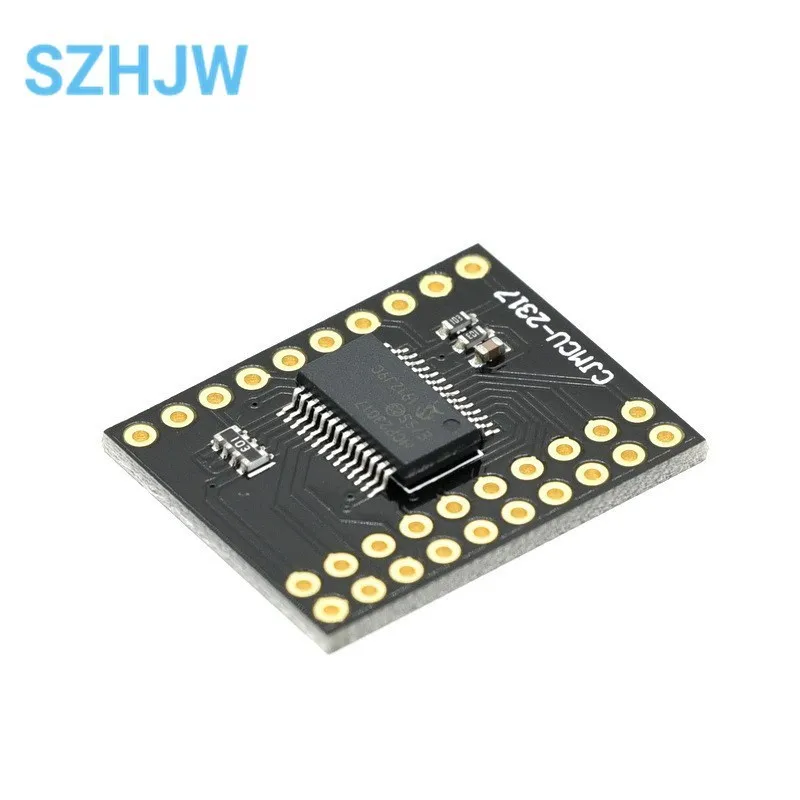

MCP23017 Serial Interface Modul IIC I2C SPI MCP23S17 Bidirektionale 16-Bit I/O Expander Pins 10Mhz Serielle interface Modul
Produktmerkmale 16-Bit-Remote-Bidirektionaler I/O-Port: - E/A-Pins sind standardmäßig eingegeben • Hochgeschwindigkeits-I2C-Schnittstelle (MCP23017): - 100 kHz - 400 kHz - 1,7 MHz • Hochgeschwindigkeits-SPI-Schnittstelle (MCP23S17): - 10 MHz (maximal) • Drei Hardware-Address-Pins, um es zu ermöglichen Acht Geräte im Bus • Konfigurierbare Interrupt-Ausgangspins: - Konfigurierbar als aktiv-hoch, aktiv-niedrig oder offener Abfluss • INTA und INTB können für den Betrieb konfiguriert werden Unabhängig oder zusammen • Konfigurierbare Interrupt-Quelle: - Interrupt-on-change vom konfigurierten Register Standard- oder Pin-Änderungen • Polaritätsumkehrregistrierung zur Konfiguration Polarität der Eingangsportdaten • Externer Reset-Eingang • Niedriger Standby-Strom: 1 μA (max.) • Betriebsspannung: - 1,8 V bis 5,5 V bei -40°C bis +85°C - 2,7 V bis 5,5 V bei -40°C bis +85°C - 4,5 V bis 5,5 V bei -40 ° C bis +125 ° C
